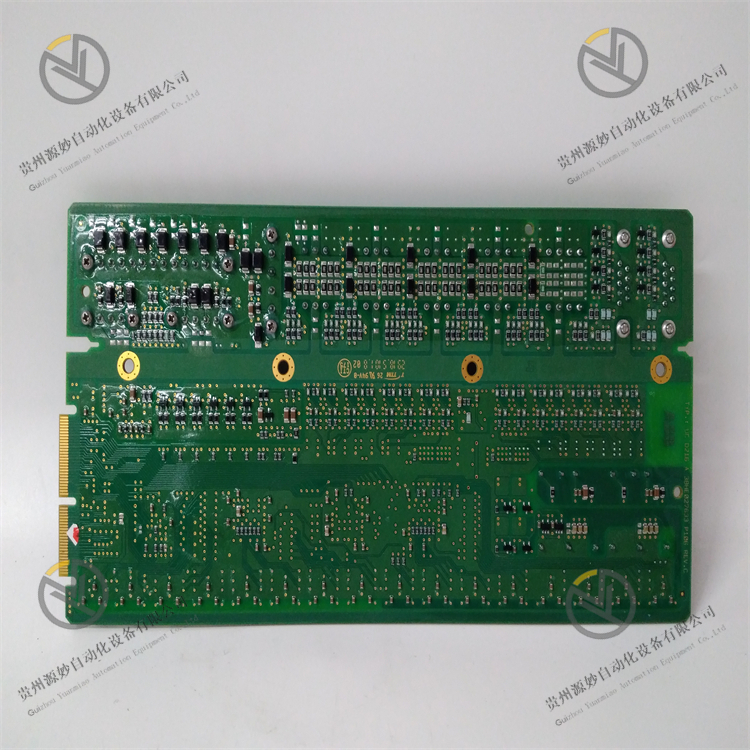

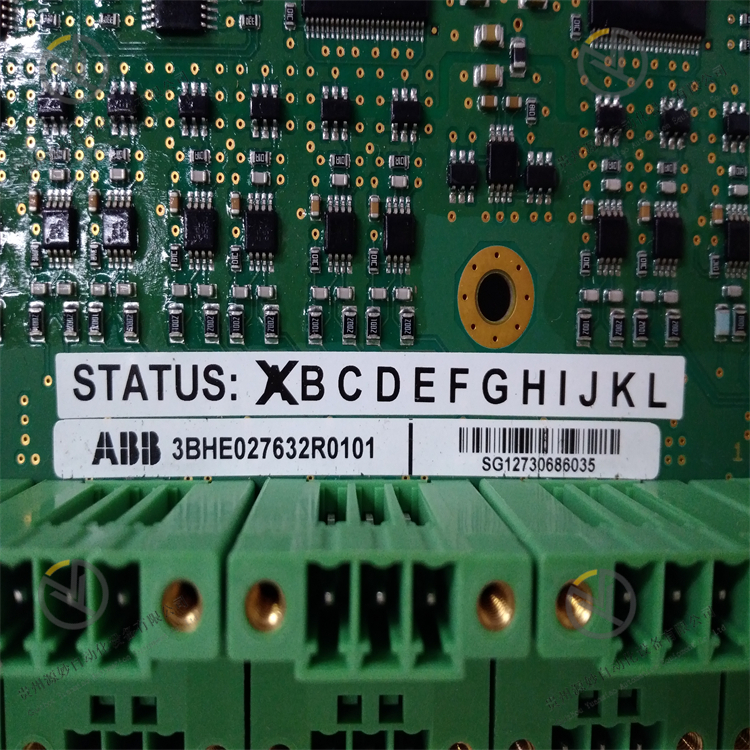

ABB 3BHE027632R0101
概述
ABB 3BHE027632R0101 是一款高性能的自动化控制模块，主要应用于大型工业设备的控制与监测领域。它作为连接上层控制系统与底层执行设备的关键桥梁，能够精准接收并处理各类控制信号，同时实时反馈设备运行状态，为工业生产过程的稳定、高效运行提供有力支持。在电力、冶金、化工等对控制精度和系统可靠性要求极高的行业中，该模块凭借其卓越的性能，成为保障生产流程顺畅、提升生产效率的重要组成部分。
核心参数
- 处理能力：搭载高性能微处理器，时钟频率可达 80MHz，具备快速的数据运算和指令执行能力，能同时处理多路输入信号并输出相应控制指令，满足复杂工业场景下的实时控制需求。例如，在冶金高炉的控制系统中，可同时处理温度、压力、流量等多种参数的控制逻辑。
- 输入输出通道：配备 16 路数字量输入通道和 16 路数字量输出通道，输入通道支持 24V DC 信号，可接入各类限位开关、接近开关等设备的状态信号；输出通道采用继电器输出方式，每路最大负载电流为 2A，可驱动电磁阀、接触器等执行元件，无需额外的驱动模块，简化了系统接线。
- 通信接口：拥有 2 个 RS-485 通信接口和 1 个以太网接口，支持 Modbus、Profibus 等主流工业通信协议，便于与 PLC、DCS 等控制系统进行数据交互，实现分布式控制网络的构建。以太网接口的数据传输速率可达 100Mbps，确保大量数据的快速传输。
- 电源需求：工作电源为 24V DC，正常工作时电流约 250mA，电源适应范围宽（18V DC-30V DC），能在工业电源波动环境下稳定运行，降低因供电不稳导致的设备故障风险。
- 环境适应性：工作温度范围为 - 25℃-70℃，可在极端高低温环境中可靠运行，如北方冬季的户外控制柜或高温的化工反应车间；相对湿度为 5%-95% RH（无冷凝），能适应潮湿的沿海工业区或雨季的工厂环境，确保在复杂环境条件下的性能稳定性。
- 物理规格：模块尺寸为 140mm×100mm×60mm，采用紧凑型设计，重量约 350g，通过标准 DIN 导轨安装，节省控制柜内部空间，便于与其他模块组合安装，优化柜体布局。
功能特性
- 强大的逻辑控制功能：内置丰富的逻辑运算指令，支持梯形图、结构化文本等多种编程语言，用户可根据实际需求自定义控制逻辑。例如，在自动化生产线的物料输送控制中，可通过编写逻辑程序实现物料的自动分拣、转运，提高生产的自动化程度。
- 高精度信号处理：对输入信号的采集精度高，数字量输入信号的响应时间小于 1ms，能快速捕捉设备状态的瞬间变化，确保控制指令的及时输出。在高速运转的机械设备控制中，可精准监测设备的运行状态，避免因信号延迟导致的安全事故。
- 冗余设计：支持双机冗余配置，当主模块发生故障时，备用模块可在 5ms 内自动切换，保证控制系统的无间断运行。这种高可用性设计特别适用于不允许停机的关键工业流程，如核电站的辅助设备控制系统。
- 完善的诊断与保护：具备全面的自诊断功能，可实时监测电源故障、通信中断、通道短路等异常情况，并通过指示灯和通信接口向上位机发送报警信息。输出通道具备过载和短路保护功能，当负载超过额定值时，自动切断输出，保护模块及外接设备，待故障排除后可自动恢复正常工作。
- 抗干扰能力强：采用多层屏蔽和光电隔离技术，输入输出通道与系统电源之间的隔离电压达 2500V AC，能有效抵御工业现场的电磁干扰、射频干扰等，在靠近变频器、大功率电机等强干扰源的环境中，仍能保持信号传输和控制的稳定性。
典型应用场景
- 电力行业辅机控制：在火力发电厂的水处理系统中，该模块用于控制加药泵、过滤器、阀门等设备的运行。通过采集水质传感器的信号，根据预设的控制逻辑自动调节加药泵的加药量、控制过滤器的反冲洗周期，确保水质达标，为发电机组的安全运行提供保障。
- 冶金行业轧机控制：在钢铁厂的轧机控制系统中，模块接收轧辊转速、钢板厚度等传感器的信号，实时调整轧机的压下量和轧制速度，确保钢板的厚度精度符合要求。同时，监测轧机的运行状态，当出现异常时及时发出报警并控制设备停机，避免设备损坏和产品报废。
- 化工行业反应釜控制：在化工反应釜的控制系统中，用于控制搅拌电机、加热装置、进料阀、出料阀等设备。根据反应釜内的温度、压力、液位等参数，自动调节加热功率、搅拌速度和物料流量，保证化学反应在预设的工艺条件下进行，提高产品质量的稳定性。
- 制造业自动化生产线：在汽车零部件的自动化装配生产线上，模块用于控制机械臂、传送带、工装夹具等设备的协同工作。通过采集各工位的传感器信号，协调机械臂的抓取、装配动作和传送带的运行速度，实现零部件的自动化装配，提高生产效率和产品质量的一致性。
安装与维护要点
- 安装规范：安装前需检查模块外观是否完好，接口是否有损坏。安装位置应选择通风良好、无剧烈振动、远离强电磁干扰源的地方，避免阳光直射和雨水浸泡。模块与导轨的连接要牢固，防止松动导致接触不良。接线时要区分输入、输出、电源和通信接口，按照接线图正确连接，确保接线牢固，避免短路或虚接。
- 调试要点：首次通电前，需确认电源电压和极性是否正确，通信参数设置是否与上位机一致。使用专用编程软件下载控制程序后，逐一测试各输入输出通道的功能，验证信号采集的准确性和控制指令的有效性。在带载调试时，应逐步增加负载，观察模块的运行状态和设备的响应情况，根据实际运行效果调整控制参数。
- 日常维护：定期检查模块的指示灯状态，电源灯、运行灯应常亮，报警灯在正常情况下应熄灭。通过上位机监控模块的运行参数，如输入输出状态、通信状态等，及时发现异常。每半年清理一次模块表面的灰尘，保持散热良好。检查接线端子是否松动，线缆是否有老化、破损现象，如有问题及时处理。
- 故障处理：当模块出现报警时，首先查看报警信息，判断故障类型。若为通信故障，检查通信线缆是否连接牢固、通信参数是否正确；若为输入输出通道故障，检查外接设备是否正常、接线是否良好。对于无法自行排除的故障，应联系 ABB 专业技术人员进行维修，避免私自拆卸模块导致故障扩大。
