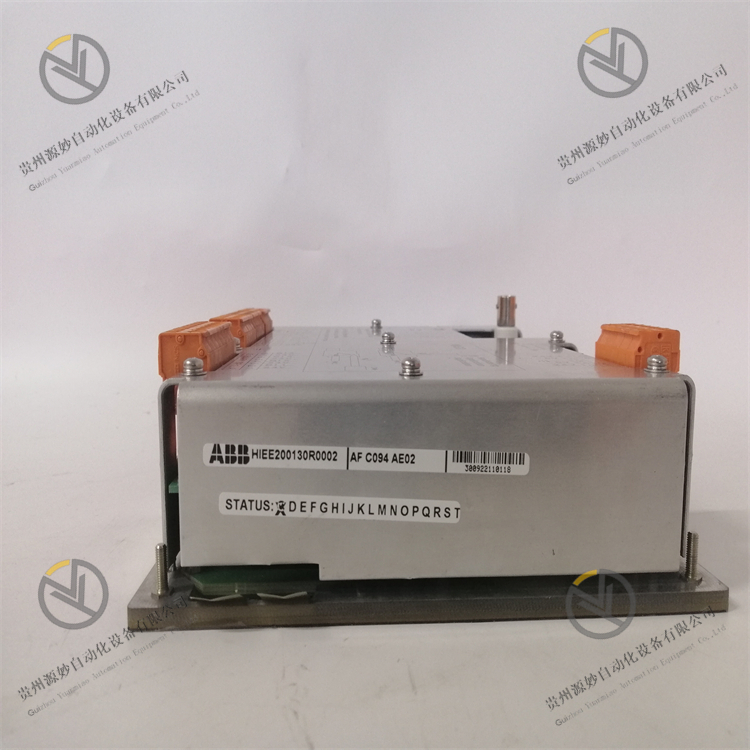

ABB AFC094AE02
概述
ABB AFC094AE02 是一款高性能的模拟量输入 / 输出混合模块，主要应用于复杂工业控制系统中，承担现场模拟量信号的采集、处理与控制指令的输出任务。它能够精准对接各类工业传感器（如温度、压力、流量传感器）和执行器（如调节阀、伺服阀），实现模拟量信号与数字信号的高效转换，为上层控制系统（如 DCS、PLC）提供实时、可靠的数据支持，同时将控制指令转换为模拟量信号驱动执行器动作。在电力、化工、冶金等对信号精度和系统稳定性要求极高的领域，该模块凭借卓越的性能，成为保障生产过程精准控制和高效运行的关键组件。
核心参数
- I/O 通道配置：具备 8 路模拟量输入通道和 4 路模拟量输出通道，输入输出通道独立设计，可同时满足多路模拟信号的采集与控制需求。例如，在化工反应釜的监控系统中，既能采集温度、压力、液位等模拟量信号，又能输出控制信号调节进料阀开度、搅拌电机转速等。
- 输入信号类型：模拟量输入通道支持多种信号类型，包括 4mA-20mA 直流电流信号、0V-10V 直流电压信号，部分通道兼容热电偶（如 K 型、S 型）和热电阻（如 Pt100、Cu50）信号，可直接对接工业现场的各类传感器，无需额外的信号转换设备，简化系统接线。
- 输出信号类型：模拟量输出通道提供 4mA-20mA 直流电流信号和 0V-10V 直流电压信号两种标准输出方式，输出精度高达 ±0.1% 满量程，可精准驱动调节阀、电液伺服阀等执行元件，满足高精度控制需求。
- 测量精度：输入通道对电流和电压信号的测量精度为 ±0.1% 满量程，热电偶信号测量精度为 ±0.2% 满量程，热电阻信号测量精度为 ±0.15% 满量程，确保采集到的信号准确可靠，为精准控制提供有力依据。
- 隔离性能：输入通道与输出通道之间、通道与系统电源之间均采用光电隔离技术，隔离电压高达 2500V AC，有效阻断现场强电干扰和通道间的信号串扰，提高系统的抗干扰能力和安全性，适合在复杂电磁环境中使用。
- 采样与响应速率：模拟量输入通道的最大采样速率为 100Hz，能快速捕捉信号的动态变化；输出通道的响应时间小于 5ms，可及时响应控制系统的指令，对于快速变化的控制场景（如瞬时压力调节），能确保执行器的即时动作。
- 电源需求：工作电源为 24V DC，正常工作时电流约 280mA（不含负载电流），电源适应范围为 18V DC-30V DC，能在工业电源波动环境下稳定运行，降低因供电不稳导致的故障风险。
- 环境适应性：工作温度范围为 - 40℃-70℃，可在极端高低温环境中可靠运行，如北方冬季的户外设备间或高温的冶金车间；相对湿度为 5%-95% RH（无冷凝），能适应潮湿的沿海工厂或雨季车间环境，确保在复杂环境条件下的性能稳定性。
- 物理规格：模块尺寸为 150mm×100mm×65mm，重量约 400g，采用标准 DIN 导轨安装方式，安装便捷，占用控制柜空间小，便于与其他 I/O 模块组合安装，优化柜体布局。
功能特性
- 高精度信号处理：内置高精度信号调理电路和 16 位 A/D、D/A 转换器，对采集的模拟量信号进行放大、滤波、线性化等处理，减少信号传输过程中的失真和噪声干扰，确保信号转换的准确性。例如，对热电偶信号进行冷端补偿，自动抵消环境温度变化对测量结果的影响，温度补偿精度可达 ±0.5℃。
- 灵活的信号配置：支持通过组态软件对每个输入输出通道的信号类型、量程、滤波参数等进行独立配置，用户可根据现场传感器和执行器的特性灵活设置，满足不同场景的监测与控制需求。例如，对易受高频干扰的压力信号，可通过设置滤波频率（如 1Hz-100Hz 可调）滤除噪声。
- 通道状态监测与诊断：每个输入输出通道均配备独立的 LED 指示灯，输入通道指示灯显示信号是否有效，输出通道指示灯显示输出状态是否正常，操作人员通过指示灯可快速判断通道工作状态，便于现场故障排查。同时，模块具备自诊断功能，可监测电源故障、通道短路、过载等异常，并通过通信接口向上层控制系统发送故障信息，触发报警提示。
- 强大的抗干扰能力：采用多层屏蔽外壳和优化的电路布局设计，能有效抵御工业现场的电磁辐射、射频干扰（RFI）和脉冲干扰，在靠近变频器、大功率电机等强干扰源的环境中，仍能保持信号采集与输出的稳定性，测量误差控制在 ±0.1% 以内。
- 广泛的兼容性：兼容 ABB Symphony Plus 等主流 DCS 系统，同时支持 Modbus、Profibus 等工业通信协议，可与不同品牌的控制系统及现场设备实现无缝数据交互，便于系统集成与升级改造，降低用户的设备更换成本。
典型应用场景
- 电力行业机组控制：在火力发电厂的汽轮发电机组控制系统中，该模块用于采集汽轮机的转速、蒸汽压力、润滑油温度等模拟量信号，同时输出控制信号调节蒸汽调节阀开度、冷却水流量等。通过与 DCS 系统配合，实现机组的转速闭环控制和负荷调节，确保发电机组稳定运行，发电效率提升 2%-3%。
- 化工反应过程调控：在化工生产的反应釜控制系统中，采集反应釜内的温度、压力、搅拌电机转速等模拟量信号，根据预设的工艺曲线，输出 4mA-20mA 信号控制加热装置功率和进料阀开度。例如，当反应温度低于设定值时，模块输出增大的电流信号，提高加热功率，使温度快速回升至目标值，控制精度可达 ±1℃。
- 冶金轧钢参数控制：在钢铁厂的轧钢生产线中，用于采集轧辊压力、钢板温度、轧制速度等模拟量信号，输出控制信号调节轧辊压下量和电机转速。通过实时反馈与调节，确保钢板厚度偏差控制在 ±0.1mm 以内，提升轧钢产品的精度与质量一致性。
- 水处理工艺调节：在污水处理厂的曝气系统中，采集污水的溶解氧浓度、pH 值等模拟量信号，输出控制信号调节曝气风机的风量和加药泵的流量。根据溶解氧浓度的变化（如设定值 2mg/L），自动调整风机转速，使溶解氧浓度稳定在目标范围内，降低能耗 10%-15%。
安装与维护要点
- 安装规范：安装前检查模块外观是否完好，接口是否有损坏或氧化。安装位置应选择通风良好、无剧烈振动、远离强电磁干扰源（如变压器、电焊机）的地方，避免阳光直射和雨水浸泡。模块与 DIN 导轨固定牢固，防止振动导致接线松动。接线时区分电源、信号输入、信号输出接口，使用屏蔽双绞线连接传感器和执行器，屏蔽层单端接地（接地电阻≤4Ω），减少信号干扰。
- 调试要点：首次通电前确认电源电压和极性正确，通过组态软件下载通道配置参数（如信号类型、量程）。使用标准信号源（如精密电流发生器、电压发生器）对输入通道进行校准，确保测量误差在允许范围内；对输出通道，通过控制系统发送指令，用万用表测量输出信号值，验证输出精度是否符合要求。调试过程中，逐步接入实际传感器和执行器，观察信号响应是否正常。
- 日常维护：定期（建议每半年）清理模块表面的灰尘，保持散热良好，避免高温导致性能衰减。通过控制系统监控各通道的测量值与输出值，与现场实际参数对比，确认数据一致性。检查接线端子是否松动，屏蔽层接地是否可靠，线缆是否有老化、破损现象，发现问题及时处理。每年对模块进行一次校准，使用标准仪器重新标定输入输出精度，确保长期测量准确性。
- 故障处理：若某路输入通道信号异常（如测量值跳变），检查传感器是否故障、接线是否松动或屏蔽不良，必要时更换传感器或线缆；若输出通道无信号输出，检查控制指令是否正常、输出负载是否短路，若负载正常则可能是通道内部故障，需更换模块；若模块通信中断，排查通信线缆连接和协议参数设置，确认无误后检查模块通信接口是否损坏。
