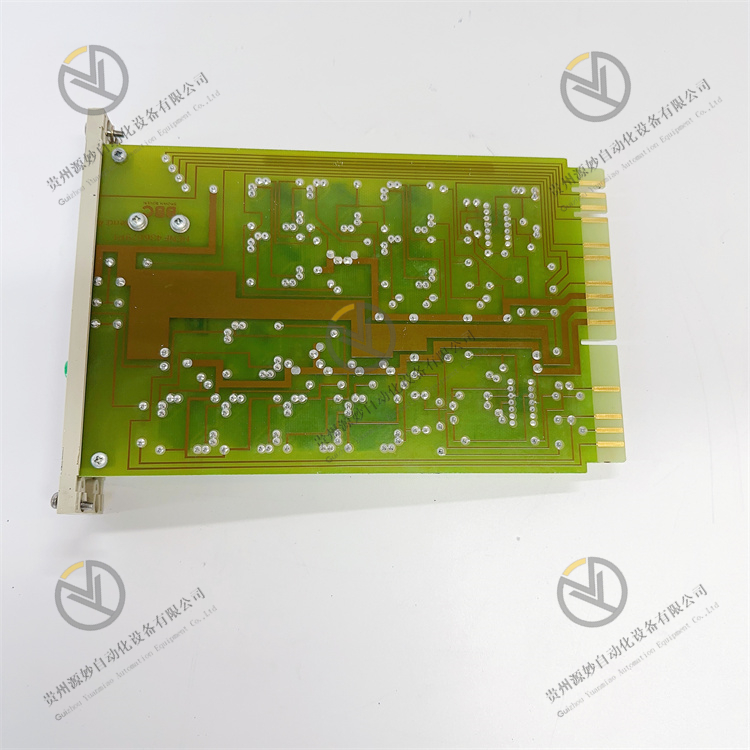

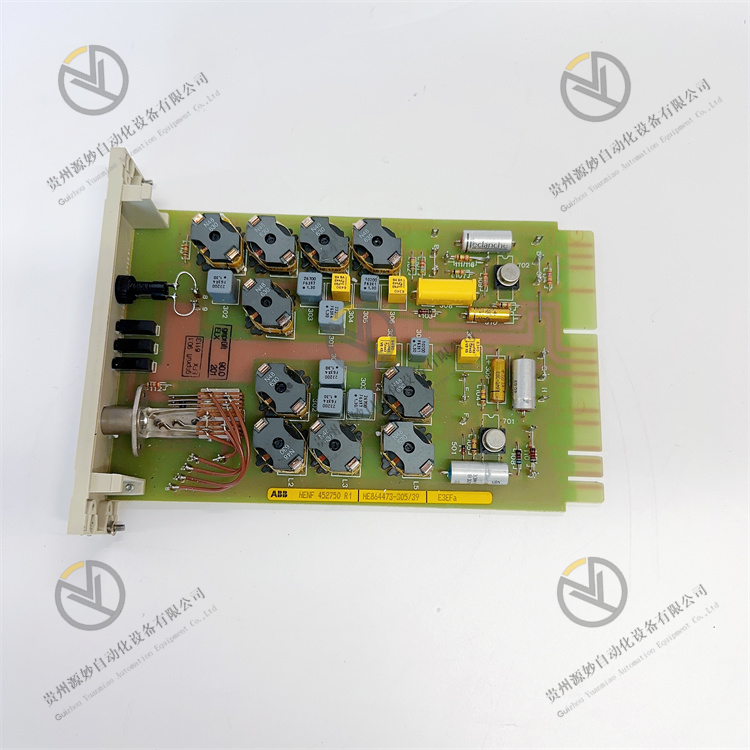

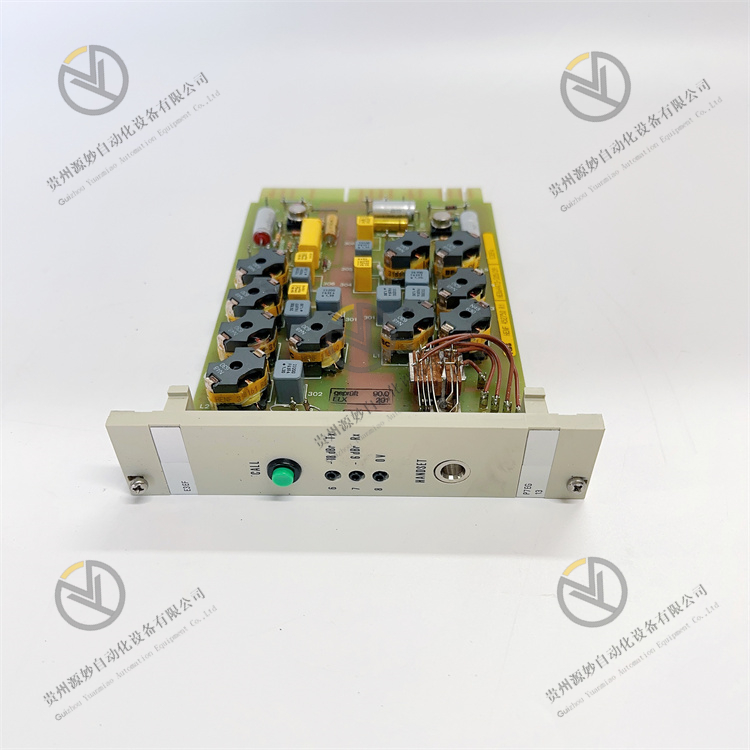

ABB E3EFa HENF452750R1
一、概述
ABB E3EFa HENF452750R1 是一款高性能工业自动化控制器模块，在工业自动化领域扮演着极为关键的角色。ABB 作为全球知名的工业技术巨头，凭借其在机器人、电力及自动化技术方面深厚的技术积累与卓越声誉，赋予了该模块诸多先进特性。此模块设计精巧，专为实现工业过程的精确控制与监测而研发，在复杂且严苛的工业环境中，也能确保长期稳定运行。它属于 ABB 的 E3EFa 系列，该系列以高性能、高可靠性以及出色的灵活性闻名于世，而 E3EFa HENF452750R1 更是将这些优势集于一身，为工业自动化进程提供了坚实有力的支持。
二、技术参数
- 电源参数
- 输入电压：能够适应 24V DC ± 20% 的电压范围，这意味着它在面对一定程度的电压波动时，依然可以正常工作，有效保障了在不同工业供电环境下的稳定性。
- 输入电流：输入电流最大值根据不同端口有所区别，部分端口最大为 5mA，部分端口最大为 0.5A，合理的电流设计确保了模块在工作时的功耗处于合理范围，同时保障了信号传输的稳定性。
- I/O 参数
- I/O 点数：拥有 24 个 I/O 点，为与外部设备的连接提供了丰富的接口资源，无论是连接传感器获取设备运行状态信息，还是连接执行器实现对设备的控制，都能轻松胜任。
- 输入类型：支持单端和差分两种输入类型，可根据实际应用场景和信号特性灵活选择，从而更好地适应不同环境下的信号采集需求，提高信号采集的准确性和抗干扰能力。
- 输出类型：采用继电器输出方式，继电器输出具有负载能力强、可靠性高的特点，能够稳定地驱动各种外部负载，满足工业现场对控制信号输出的高要求。
- 性能参数
- 输出频率：输出频率可达 100Hz，能够快速响应控制指令，实现对设备的高速控制，对于一些对响应速度要求较高的工业过程，如高速生产线的设备控制，能够精准匹配需求。
- 处理速度：处理速度快至 550μs，可快速处理大量的数据，确保在复杂的工业控制场景中，及时对各种信号进行分析和处理，做出准确的控制决策，极大地提高了系统的运行效率。
- 工作温度范围：工作温度范围为 - 10°C 至 + 50°C，部分数据显示可低至 - 25°C，高至 + 70°C，如此宽泛的温度适应区间，使其可在各种恶劣的工业环境温度下稳定运行，无论是寒冷的北方工业地区，还是炎热的南方工业厂房，都能正常发挥作用。
- 通信参数
- 通信接口：配备了丰富的通信接口，包括 RS485、以太网、RS232 以及 CAN 等多种通信协议接口。RS485 接口常用于工业现场的多节点通信，具有传输距离远、抗干扰能力强的优势；以太网接口则方便实现高速、大数据量的网络通信，便于与上位机或其他智能设备进行数据交互；RS232 接口可用于一些传统设备的连接；CAN 接口在工业自动化网络中也广泛应用，能有效保障数据传输的可靠性和实时性。
三、功能特点
- 精确控制能力：适用于高功率电机等设备的精确控制，能够实现对工业过程中各种参数的精准调节。通过支持多种控制模式，如 VFD（变频驱动）或星三角控制等，可根据不同设备的特性和工艺要求，灵活选择最优的控制策略，确保设备运行在最佳状态，提高生产效率和产品质量。
- 多功能输入输出：支持多种输入输出类型，涵盖数字输入、模拟输入、继电器输入和晶体管输入等，可满足不同工业场景下多样化的信号接入和控制需求。无论是简单的开关量信号，还是复杂的模拟量信号，都能准确地进行采集和输出控制，为构建复杂的工业自动化控制系统提供了有力支持。
- 高速处理与响应：具备强大的高速处理能力，能够快速处理大量的数据，确保系统在面对复杂工况时，依然能够及时做出响应。无论是实时监测设备运行状态，还是对突发故障进行快速处理，都能游刃有余，有效避免因处理延迟而导致的生产事故或设备损坏。
- 丰富通信接口：支持多种通信接口，方便与其他工业系统进行无缝集成。通过以太网、串行通信等接口，可与上位机、其他控制器以及各种智能设备进行高效的数据交互，实现整个工业自动化系统的互联互通，便于集中管理和远程监控。
- 可编程性：允许用户通过编程实现各种逻辑控制和自动化操作，用户可根据实际生产工艺的需求，灵活编写控制程序，实现个性化的控制方案。这种可编程特性极大地提高了模块的通用性和适应性，能够满足不同行业、不同生产流程的多样化控制要求。
- 高安全性：具有完善的安全功能，包括过载保护、短路保护和过热保护等。在设备出现故障时，能够迅速自动切断电源，并发出警报信号，及时通知操作人员进行处理，有效保障了设备和人员的安全，降低了因故障导致的生产损失和安全风险。
- 易于维护：设计紧凑，便于安装和维护。同时支持远程诊断和维护功能，技术人员无需亲临现场，即可通过网络对模块进行故障诊断和参数调整，大大缩短了设备的停机时间，提高了设备的可用性和维护效率。此外，该模块还具有高可靠性和高可用性，减少了因模块自身故障而导致的系统中断，为工业生产的连续性提供了可靠保障。
四、操作指南
- 安装步骤
- 在安装之前，请务必确保切断所有相关电源，以保障操作安全。
- 根据实际应用场景和系统架构，选择合适的安装位置。该模块设计紧凑，可方便地安装在标准的工业控制柜内。
- 使用配套的安装配件，将模块牢固地固定在选定的位置上，确保安装牢固，避免在设备运行过程中因振动等原因导致模块松动。
- 按照接线图，仔细连接输入输出线缆以及通信线缆。确保线缆连接正确、牢固，避免出现虚接、短路等问题。在连接输入输出线缆时，要注意区分不同类型的信号接口，按照对应接口连接相应的传感器、执行器等设备；连接通信线缆时，要根据所选用的通信协议（如 RS485、以太网等），正确连接到对应的网络设备或其他通信节点。
- 编程设置
- 准备好编程所需的设备，如编程电缆或通过网络连接到编程软件的计算机。
- 打开 ABB 专门为该模块设计的编程软件，按照软件提示进行设备连接。在连接过程中，确保选择正确的通信接口和参数设置，以建立稳定的连接。
- 根据实际控制需求，在编程软件中编写控制逻辑和程序。可利用软件提供的丰富功能块和指令集，进行逻辑运算、数据处理、控制算法实现等操作。例如，若要实现对电机的 VFD 控制，可在编程软件中设置电机的启动、停止、调速等逻辑，并根据传感器反馈的信号进行闭环控制。
- 完成编程后，进行程序的编译和下载。在编译过程中，仔细检查软件提示的错误信息，及时修改程序中的语法错误和逻辑错误。下载程序时，确保模块处于可写入状态，按照软件操作步骤将编译好的程序下载到模块中。
- 运行监测与维护
- 程序下载完成后，接通电源，启动模块。观察模块上的指示灯状态，确认模块是否正常启动。正常情况下，各指示灯应按照预定的逻辑进行显示，如电源指示灯常亮、通信指示灯闪烁等。
- 通过编程软件或上位机监控系统，实时监测模块的运行状态。可查看输入输出信号的实时值、设备运行参数以及模块的工作状态信息等。例如，观察传感器采集的温度、压力等模拟量信号是否正常，执行器的动作是否与控制指令一致。
- 定期对模块进行维护检查，包括检查线缆连接是否松动、模块散热是否正常、是否有异常噪音或气味等。如发现问题，应及时进行处理。对于一些可热插拔的模块，在需要更换模块时，可在系统运行状态下，按照正确的操作步骤进行更换，避免因更换模块导致系统停机。
- 若模块出现故障报警，可通过编程软件或模块上的故障指示灯，获取详细的故障信息。根据故障提示，进行故障排查和修复。例如，若出现过载保护报警，检查负载设备是否存在过载情况，排查线路是否短路等；若通信故障报警，检查通信线缆连接、通信参数设置以及与其他通信设备的兼容性等问题。在故障修复后，重新启动模块，确认系统恢复正常运行。
