ABB TP854 3BSE025349R1
一、概述

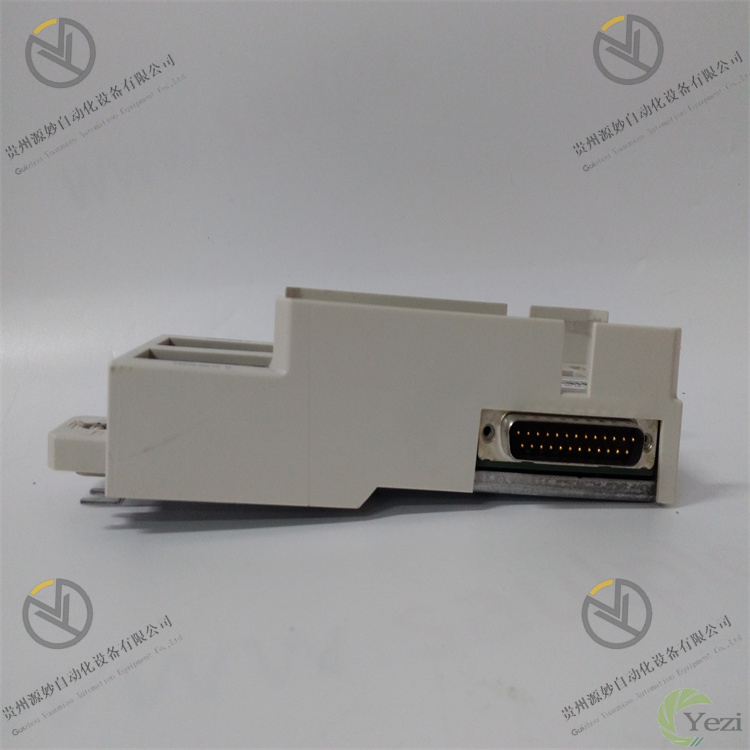

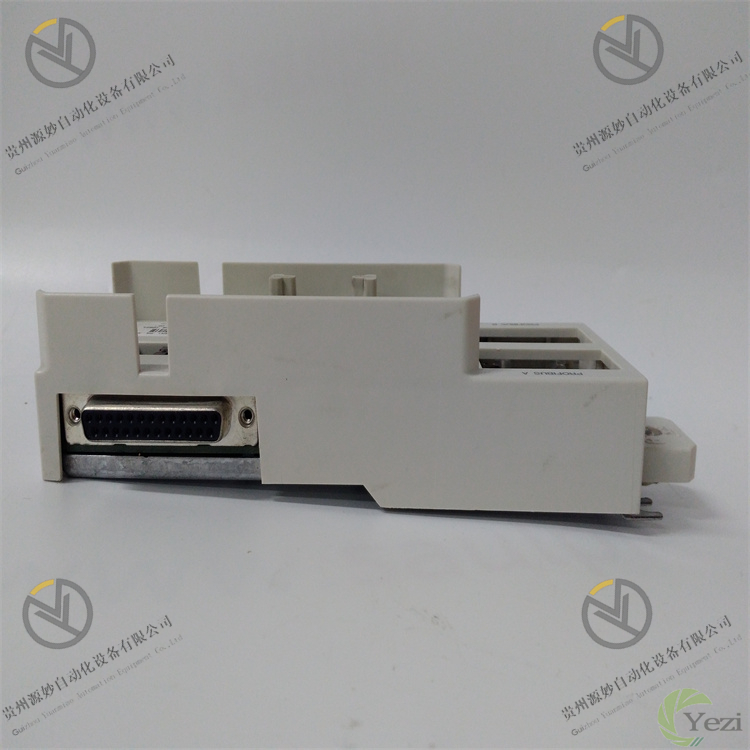

ABB TP854 3BSE025349R1 是一款用于工业自动化系统的模块底座，原产于瑞典。该底座专为 CI854、CI854A 和 CI854B 模块设计 ，在自动化系统中，它起到确保安全连接和保障可靠性能的关键作用，是 ABB 800xA 自动化系统的重要组成部分。通过为相关模块提供稳定的安装平台，进而连接到控制系统，实现对现场设备高效的通信与控制。
二、技术参数
- 工作电压：24V DC，为设备稳定运行提供基础电力支持。
- 输出频率：1kHz，满足特定场景下的信号输出需求。
- 通信协议：支持 Modbus TCP/IP 协议，方便与其他遵循该协议的设备进行数据交互与通信 。
- 产品尺寸：净深 216mm，净高 49.5mm，净宽 72mm ，紧凑的尺寸设计，有利于在有限空间内进行设备布局与安装。
- 产品重量：0.234kg，轻巧的重量便于搬运和安装操作。
- 其他参数：WEEE 类别为 5（小型设备，尺寸不超过 50cm） 。
三、功能特点
- 稳固的安装与连接：作为 CI854、CI854A 和 CI854B 模块的底板，TP854 3BSE025349R1 为这些模块提供了坚实的物理支撑和稳定的电气连接，确保模块在运行过程中不会因松动等问题而影响性能。

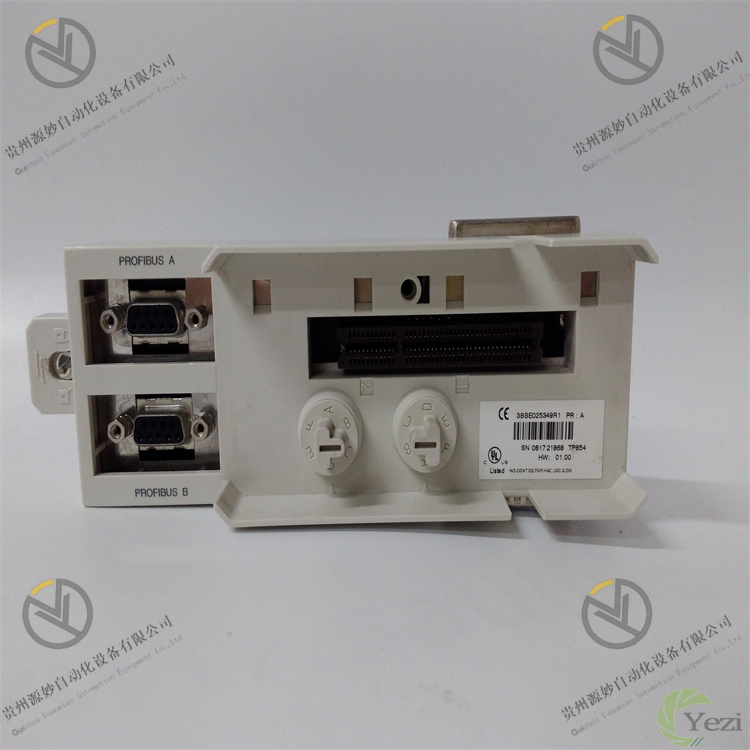

- 支持线路冗余：该底座设有两个母 DB9 连接器，用于连接 Profibus DP，并支持线路冗余功能。当一条线路出现故障时，冗余线路能够自动切换工作，保障通信的连续性，大大提高了系统的可靠性，减少因通信中断导致的生产停滞风险 。
- 防误装设计：TP854 配备了代码锁，能够有效防止将错误类型的单元安装到底座上，避免因错误安装造成设备损坏或系统故障，提高了设备安装的准确性和安全性 。
- 广泛的兼容性：与 CI854、CI854A 和 CI854B 模块良好兼容，可适配不同版本和型号的模块，满足多样化的工业自动化项目需求，为系统集成提供了更多灵活性 。
四、常见故障及解决办法
- 通信故障
- 现象：模块与其他设备之间无法正常通信，数据传输中断或出现错误。
- 可能原因：通信线路连接松动、损坏；通信协议设置错误；模块硬件故障。
- 解决办法：检查通信线路，确保连接牢固，如有损坏及时更换；仔细核对通信协议设置，确保与其他设备一致；若怀疑模块硬件故障，可尝试更换备用模块进行测试，如确定为模块硬件问题，联系 ABB 专业维修人员进行维修或更换。
- 模块安装异常
- 现象：模块安装到底座后，无法正常工作，指示灯异常显示。
- 可能原因：未正确安装模块，存在接触不良；代码锁未正确解锁或出现故障，导致安装异常。
- 解决办法：重新检查模块安装步骤，确保模块正确插入底座插槽，接触良好；检查代码锁状态，按照正确流程解锁，若代码锁故障，联系 ABB 技术支持解决。
- 过热问题
- 现象：设备运行一段时间后，温度过高，可能触发过热保护机制，导致设备性能下降或停机。
- 可能原因：散热不良，周围环境温度过高；设备长时间高负荷运行；模块内部出现短路等故障导致功耗异常增加。
- 解决办法：检查设备散热风扇是否正常运转，清理设备周围杂物，确保良好的散热空间；合理安排设备运行任务，避免长时间高负荷工作；若怀疑模块内部故障，需及时停机，由专业人员进行检修，排查短路等问题并修复 。
