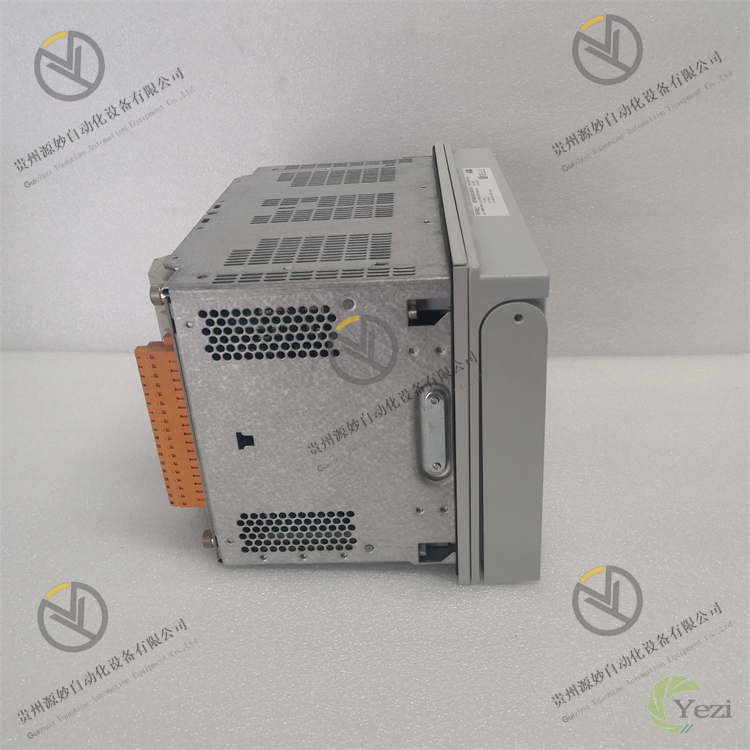

ABB REF620E_F NBFNAAAANDA1BNN1XF
一、产品概述
ABB REF620E_F NBFNAAAANDA1BNN1XF 是一款专为中低压电力系统设计的智能继电保护装置，作为电力网络安全运行的 “守护者”，其核心功能是实时监测电力设备（如变压器、电动机、配电线路）的运行参数（电流、电压、功率、频率等），当检测到短路、过载、接地故障、过电压 / 欠电压等异常工况时，能快速触发保护动作（如跳闸、报警），切断故障回路，防止故障扩大，同时具备数据采集、远程通信、事件记录等智能化功能，是构建智能配电系统、保障电力供应可靠性的核心设备。
在工业企业配电网络、商业综合体供电系统、新能源电站（光伏 / 风电）配套配电设施等场景中，REF620E_F 的作用尤为关键。例如，在汽车制造厂的车间配电系统中，车间内大量电动机、焊接设备同时运行，易出现过载或短路故障，REF620E_F 可实时监测各回路电流变化，当某台电动机因堵转导致电流骤增时，装置能在 50ms 内触发跳闸保护，避免电动机烧毁及故障蔓延至其他设备；在分布式光伏电站的并网点配电柜中，该装置可监测并网电压、频率波动，当电网电压超出允许范围时，快速切断并网回路，保障光伏逆变器与电网的安全运行。
二、核心特性
（一）全面的保护功能覆盖
REF620E_F 集成了针对中低压电力设备的全场景保护功能，包括 过电流保护（速断、定时限、反时限）、接地故障保护（剩余电流式、零序电流式）、过电压 / 欠电压保护、频率异常保护（过频 / 欠频）、电动机堵转 / 起动超时保护、变压器差动保护（可选配） 等，可灵活适配变压器、电动机、配电线路、电容器组等不同类型电力设备的保护需求。
以商场中央空调的电动机保护为例，REF620E_F 可通过 “起动超时保护” 防止电动机因机械卡阻导致的起动失败，通过 “堵转保护” 在电动机转子卡死时快速切断电源，避免绕组过热烧毁；同时，其 “过负荷保护” 采用反时限特性，可根据过载电流大小自动调整保护动作时间，既避免轻微过载导致的不必要跳闸，又能在严重过载时迅速响应，兼顾设备保护与供电连续性。
（二）高精度测量与实时监测
装置配备高精度采样模块，电流测量精度达 0.2 级，电压测量精度达 0.5 级，可实时采集并计算电力参数（如三相电流、三相电压、有功功率、无功功率、功率因数、电能计量），采样频率高达 2kHz，确保对快速变化的故障信号（如短路电流）的精准捕捉。
在数据中心配电系统中，REF620E_F 可实时监测各服务器机柜供电回路的电流、电压及功率消耗，通过本地显示屏或远程监控系统直观展示参数变化，帮助运维人员掌握用电负荷分布，及时发现过载回路并进行负荷调整，避免因回路过载导致的跳闸断电，保障数据中心核心业务的不间断运行。
（三）灵活的通信与远程管控
REF620E_F 支持多种工业通信协议，包括 IEC 61850 以太网通信（兼容 GOOSE 报文、MMS 协议）、Modbus RTU/TCP、DNP3.0 等，配备 1 个以太网接口和 2 个 RS485 接口，可无缝接入智能配电监控系统（如 ABB MicroSCADA 或第三方 SCADA 系统），实现保护定值远程下发、实时数据上传、事件记录查询、装置状态监测等功能。
在智慧园区配电网络中，运维人员可通过远程监控中心对分布在园区各楼宇的 REF620E_F 进行集中管理：当需要调整某栋楼宇配电回路的过流保护定值时，无需现场操作，通过监控系统即可下发新定值；若某回路发生故障跳闸，装置会自动将故障时间、故障电流值、保护动作类型等信息上传至监控中心，运维人员可快速定位故障点，缩短故障排查时间。
（四）高可靠性与抗干扰设计
针对电力系统复杂的电磁环境，REF620E_F 采用 双重化硬件设计（关键回路冗余）、通道级光电隔离（隔离电压≥2500Vrms）、全金属屏蔽外壳（屏蔽效能≥40dB），符合 IEC 61000-6-2 工业环境抗干扰标准，可抵御浪涌冲击（IEC 61000-4-5，4kV 差模 / 8kV 共模）、快速瞬变脉冲群（IEC 61000-4-4，4kV）等电磁干扰，确保在变电站、工业车间等强电磁环境下稳定运行。
在钢铁厂的轧钢车间配电系统中，车间内大功率电机启停产生的浪涌干扰易影响保护装置正常工作，而 REF620E_F 凭借其抗干扰设计，可在这种恶劣环境下保持保护功能的准确性，避免因干扰导致的误跳闸或拒动，保障轧钢设备的连续生产。
（五）便捷的调试与维护
装置配备 本地液晶显示屏（3.5 英寸，带背光） 与按键操作面板，支持中文 / 英文界面切换，运维人员可通过本地面板直接查看实时参数、修改保护定值、查询故障记录（最多存储 2000 条事件记录，含时间戳）。同时，配套的 ABB PCM600 调试软件支持通过 USB 或以太网连接装置，实现保护逻辑配置、定值批量导入 / 导出、故障波形录制与分析等功能，大幅简化调试流程。
例如，在新工厂配电系统调试阶段，技术人员可通过 PCM600 软件将预设的保护定值批量下发至多台 REF620E_F，无需逐台手动设置；若某台装置发生保护动作，可通过软件读取故障录波数据（故障前后各 2 秒的电流电压波形），快速分析故障原因，提高调试与维护效率。
三、技术参数
（一）电气参数
参数类别 | 具体规格 |
额定电压 | 交流：100V/220V/400V（线电压 / 相电压，可配置）；直流：24V/48V/110V/220V |
额定电流 | 5A/1A（二次侧电流，通过 CT 接入） |
测量精度 | 电流：0.2 级；电压：0.5 级；功率：0.5 级；电能：1.0 级 |
保护动作时间 | 过电流速断：≤50ms；接地故障保护：≤60ms；电压保护：≤100ms |
通信接口 | 1× 以太网（RJ45，支持 IEC 61850）；2×RS485（支持 Modbus RTU/DNP3.0） |
继电器输出 | 4× 常开 / 常闭 SPDT 继电器（触点容量：AC 250V/5A，DC 24V/10A） |
（二）机械与环境参数
- 外形尺寸：144mm×144mm×110mm（长 × 宽 × 高），标准 DIN 导轨安装（35mm）
- 重量：约 1.2kg，轻量化设计便于柜内安装与更换
- 工作温度范围：-40℃~+70℃，适应寒冷地区户外配电柜与高温车间环境
- 存储温度范围：-40℃~+85℃，满足设备运输与长期仓储需求
- 电磁兼容（EMC）：符合 IEC 61000-6-2（工业环境）、IEC 61000-4-2/3/4/5 标准
（三）性能参数
- 事件记录容量：2000 条（含时间戳，精确到毫秒级）
- 故障录波：支持 4 路模拟量录波（电流 / 电压），录波时长：故障前 2s + 故障后 2s
- MTBF（平均无故障时间）：≥150,000 小时（符合 IEC 61709 标准）
- 自诊断功能：电源故障、CPU 故障、通信故障、采样回路故障，诊断覆盖率≥99%
四、功能与工作原理
（一）保护动作流程
- 参数采样与监测：装置通过电流互感器（CT）、电压互感器（PT）采集电力回路的电流、电压信号，经高精度 ADC 芯片转换为数字信号，由 CPU 实时计算有效值、相位、功率等参数，并与预设的保护定值（如过流定值、过压定值）进行比较。
- 故障判断与逻辑运算：当监测到参数超出定值范围（如电流＞过流速断定值）时，CPU 启动保护逻辑判断，结合故障持续时间、故障类型（如是否为接地故障）、闭锁条件（如是否投入 “重合闸”）等因素，确定是否触发保护动作。
- 保护执行与信号输出：若满足保护动作条件，CPU 立即驱动继电器输出，触发断路器跳闸，切断故障回路；同时，装置记录故障事件（含故障时间、故障参数、动作类型），并通过本地指示灯（如 “跳闸”“报警” 灯）与远程通信发送故障信号。
- 故障恢复与复位：故障排除后，运维人员可通过本地按键或远程指令复位装置，继电器恢复初始状态，回路恢复供电（若配置重合闸功能，装置可自动尝试重合闸）。
（二）与智能配电系统的协同工作机制
REF620E_F 作为智能配电系统的终端感知与执行单元，通过 IEC 61850 通信协议与上级监控系统实现数据交互：
- 数据上传：实时将测量参数（电流、电压、功率）、装置状态（运行 / 故障）、事件记录上传至监控系统，形成配电网络的实时运行台账。
- 指令接收：接收监控系统下发的保护定值修改、定值组切换、远程复位等指令，实现保护策略的灵活调整。
- GOOSE 报文交互：在复杂配电系统中，装置可通过 GOOSE 报文与其他保护装置（如相邻回路的 REF620E_F）实现快速信息交互（如联跳指令），缩短跨回路故障的切除时间，提高系统整体可靠性。
例如，在工业园区的 10kV 配电线路保护中，当线路发生短路故障时，线路首端的 REF620E_F 触发跳闸的同时，通过 GOOSE 报文向线路末端的 REF620E_F 发送联跳指令，末端装置收到指令后立即跳闸，避免故障电流在回路中残留，减少设备损坏风险。
五、应用场景
（一）工业企业电动机保护
在矿山、冶金、化工等行业的大型电动机控制回路中，REF620E_F 可实现电动机全生命周期保护：起动阶段，通过 “起动超时保护” 防止因负载过重导致的起动失败；正常运行阶段，通过 “过负荷保护”“堵转保护” 避免电动机因过载或机械故障损坏；停机阶段，可配合 “低电压保护” 实现电动机失压后自动重起动（需配置相应逻辑），保障生产流程的连续性。
（二）商业建筑配电线路保护
在商场、写字楼、酒店等商业建筑的低压配电系统中，REF620E_F 可用于照明、空调、电梯等回路的保护与监测：通过 “过电流保护”“短路保护” 切断故障回路，防止火灾事故；通过实时功率监测，帮助运维人员优化用电负荷分配，降低建筑整体能耗；同时，其远程通信功能可实现配电系统的无人值守运维，减少人工巡检成本。
（三）新能源电站配套保护
在分布式光伏电站、风电箱变的低压侧配电回路中，REF620E_F 可监测并网电流、电压与频率，当电网出现过电压、欠频率等异常时，快速切断并网回路，保护光伏逆变器、风电变流器等核心设备；同时，装置可记录并网电能数据，为电站的发电量统计与运维管理提供依据，助力新能源电站的高效、安全运行。
