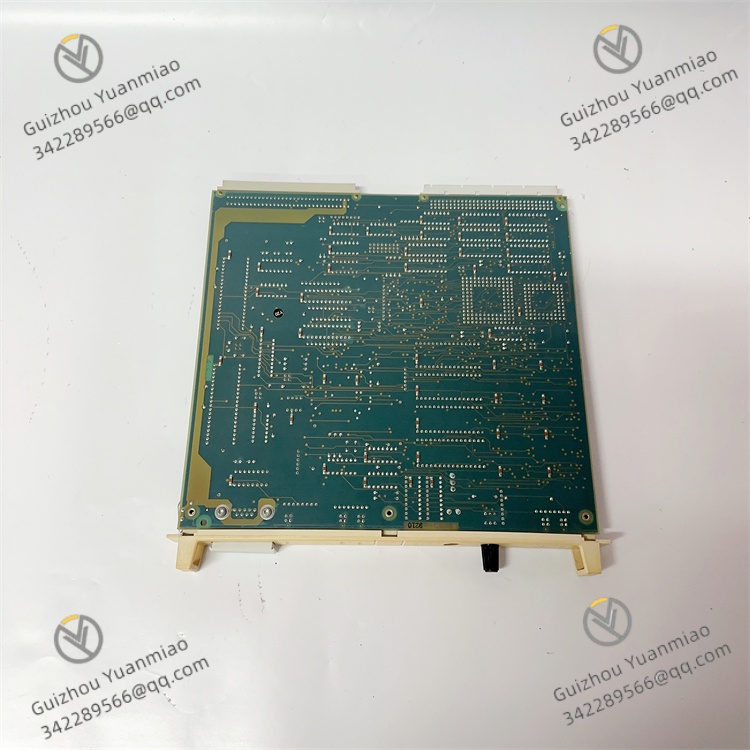

ABB DSCA190V 57310001-PK

一、概述

ABB DSCA190V 57310001-PK 是 工业级数字信号处理与控制模块，隶属于 ABB Advant OCS 或 System 800xA 系列控制系统的 I/O 模块家族，核心定位为 “严苛工业环境下嵌入式控制系统的数字信号高精度采集、逻辑运算与控制指令输出核心”，主要服务于电力系统设备状态监测、冶金轧机逻辑控制、化工流程阀门联动、轨道交通设备信号处理等对数字信号响应速度、控制精度及环境适应性要求极高的领域，承担 “现场数字量信号采集 - 逻辑运算与联锁控制 - 控制指令输出 - 设备状态反馈” 的全流程关键任务。

该模块凭借 “工业级数字信号处理精度 + 全系统兼容适配 + 宽温抗恶劣环境设计 + 低运维成本” 的核心优势，在老旧工业控制系统升级（如替换传统继电器逻辑控制单元）与新嵌入式控制节点搭建（如单机设备数字量控制模块）场景中具备不可替代的价值。其核心作用是解决工业控制中 “数字信号响应延迟”“多设备联锁逻辑复杂”“恶劣环境下信号采集失准” 三大痛点，通过高速数字信号处理电路、标准化系统接口及强化防护设计，实现对现场数字量信号的精准采集（响应时间≤1ms）与逻辑控制（运算周期≤5ms），避免因信号处理延迟或逻辑误判导致的设备误动作（单次误动作损失可达数万元），保障工业系统的连续稳定运行。

二、技术参数

（一）数字信号处理参数

类别
具体参数
数字量输入通道
通道数量：16 路隔离式数字量输入（干接点 / 湿接点兼容）；输入类型：- 干接点：支持无源触点信号（触点容量≥10mA@24V DC）；- 湿接点：支持有源信号，电压范围 24V DC（±10%），输入电流 5mA~30mA；输入阻抗：1kΩ（湿接点模式），确保信号无衰减传输；响应时间：≤1ms（从信号触发到模块识别），支持快速信号捕捉（如设备急停信号）；隔离方式：通道间电气隔离（隔离电压≥2500Vrms），通道与地隔离（隔离电压≥2500Vrms），避免信号串扰与地环路干扰。
数字量输出通道
通道数量：8 路隔离式数字量输出；输出类型：继电器输出（常开触点）；触点容量：2A/250V AC、2A/30V DC（阻性负载），1A/250V AC、1A/30V DC（感性负载）；输出响应时间：≤5ms（从指令下发到触点动作）；隔离方式：通道间电气隔离（隔离电压≥2500Vrms），输出回路与控制回路隔离（隔离电压≥2500Vrms），防止负载电压反向击穿模块。
逻辑运算性能
处理器：内置 8 位工业级微处理器（推测为 ABB 定制款，主频≥20MHz）；运算周期：≤5ms（单周期可完成 16 路输入信号逻辑判断与 8 路输出指令运算）；支持逻辑功能：与、或、非、异或、延时（0.1s~100s 可调）、脉冲计数（最大计数频率 1kHz）、联锁控制（最多支持 8 路输入联锁逻辑）；存储容量：内置 64KB EEPROM（存储逻辑程序与配置参数），断电后数据永久保存。

（二）系统接口与通信参数

类别
具体参数
系统总线接口
兼容总线：ABB Advant Fieldbus（AFB）或 PROFIBUS DP（根据系统配置切换）；总线速率：最高 12Mbps（PROFIBUS DP 模式），数据传输延迟≤10ms；总线功能：支持从站模式，通过总线接收上位机（如 ABB MasterPiece 200/300 或 System 800xA 控制器）控制指令，上传采集的数字量信号与模块状态；地址设置：通过模块侧面 DIP 拨码开关设置总线地址（1~31 可设），避免地址冲突。
外部接口
信号接口：前面板配备 2 组凤凰端子（间距 5.08mm），分别对应 16 路输入（端子 1-16）与 8 路输出（端子 17-24），端子采用螺丝紧固式设计（扭矩 0.5N・m），接触电阻≤30mΩ；状态指示灯：16 个输入状态灯（绿色，常亮 = 信号有效）、8 个输出状态灯（红色，常亮 = 输出动作）、1 个电源灯（黄色，常亮 = 供电正常）、1 个总线通信灯（蓝色，闪烁 = 通信正常）；调试接口：1 个 9 针 RS-232 串口（波特率 9600bps，数据位 8，停止位 1，无校验），用于本地参数配置与逻辑程序下载。
模块互联
支持多模块级联（最多 4 个模块通过总线地址区分），级联后可扩展至 64 路输入 / 32 路输出，适配多设备控制场景；支持与 ABB 同系列模拟量模块（如 DSCA180）协同工作，通过系统总线实现数字量与模拟量信号联动控制。

（三）物理与环境参数

类别
具体参数
物理规格
尺寸：160mm（长）×100mm（宽）×25mm（高），符合 ABB 标准 I/O 模块尺寸，兼容 35mm DIN 导轨安装；重量：约 200g；安装方式：DIN 导轨卡装（支持水平 / 垂直安装），安装间隙要求：上下≥10mm（散热），左右≥5mm（布线）。
环境适应性
工作温度：-25℃~+60℃（工业宽温范围），-25℃低温启动无需预热（启动时间≤30s）；存储温度：-40℃~+85℃；湿度：5%~95% RH（无冷凝，符合 IEC 60068-2-3 标准）；抗振动：5g（10Hz~500Hz，符合 IEC 60068-2-6），可承受工业设备运行时的持续振动（如风机、水泵振动传导）；抗冲击：20g（1ms 脉冲，符合 IEC 60068-2-27），抵御设备搬运、检修时的瞬时冲击；电磁兼容性（EMC）：符合 EN 55022 Class A、EN 55024 标准，ESD 防护 ±8kV（接触放电）/±15kV（空气放电），射频辐射抗扰 10V/m（80MHz~1GHz）。

（四）供电与可靠性参数

类别
具体参数
供电要求
供电电压：24V DC（±15%），支持宽电压输入（20.4V~27.6V DC）；工作电流：≤200mA（满配置，输入信号全激活 + 输出触点全动作）；电源保护：具备过压保护（≥30V DC 时自动切断输入）、过流保护（≥300mA 时触发限流）及反接保护（防止电源正负极接反），避免电源异常损坏模块。
可靠性指标
平均无故障时间（MTBF）≥200,000 小时（Telcordia SR-332 标准，25℃）；设计寿命≥10 年；关键元器件（微处理器、继电器、隔离芯片）采用工业级宽温型号（工作温度 - 40℃~+85℃）；继电器触点寿命：≥100 万次（额定负载下），确保长期频繁动作可靠性；故障诊断：内置硬件级故障检测电路，支持电源异常、总线通信中断、输出继电器故障检测，通过指示灯与总线上报故障代码（如 “E01 = 电源过压”“E03 = 总线断开”）。

三、功能特点

（一）工业级数字信号处理，保障控制精度

高精度信号采集与响应：16 路数字量输入通道响应时间≤1ms，可快速捕捉现场设备状态信号（如电机运行 / 停止、阀门开 / 关、急停按钮动作），避免因信号延迟导致的控制滞后。例如，在冶金轧机急停控制中，模块可在 1ms 内识别急停信号并触发输出回路切断轧机电源，从信号触发到设备停机的总时间≤50ms，保障人员与设备安全。

隔离防护与抗干扰：输入 / 输出通道均采用 2500Vrms 电气隔离，通道间无串扰（串扰衰减≥80dB），在化工车间高电磁干扰环境（周边存在大功率变频器）中，模块仍能准确识别信号（误判率≤0.01%）；电源模块配备 EMC 滤波电路（共模抑制比≥70dB），减少外界电源噪声对核心电路的影响，确保逻辑运算稳定。

（二）全系统兼容适配，简化集成

ABB 系统无缝集成：完美适配 ABB Advant OCS 与 System 800xA 控制系统，支持通过 ABB Control Builder 编程软件进行逻辑程序编写（采用功能块图 FBD 编程方式），可直接调用模块内置功能块（如 “DI 采集块”“DO 输出块”“联锁逻辑块”），编程周期从传统继电器逻辑的 3 天缩短至 1 天；兼容 ABB 旧款 I/O 模块（如 DSCA170），可直接替换升级，保留原有接线与系统程序，升级成本降低 40%。

多场景控制适配：支持干 / 湿接点输入、继电器输出，可直接连接现场各类数字量设备（如接近开关、光电传感器、电磁阀、接触器线圈），无需额外信号转换器；逻辑运算支持延时、计数、联锁等功能，适配不同控制场景 —— 如在化工反应釜阀门控制中，可实现 “温度超标（模拟量模块信号）+ 压力超标（数字量输入）” 联锁关闭进料阀门；在电力设备监控中，可实现 “设备运行信号（输入）持续 5s 后触发报警输出” 的延时逻辑。

（三）宽温抗恶劣环境，稳定运行

工业级环境耐受：核心元器件采用 - 40℃~+85℃宽温型号，电路板涂覆薄型三防漆（防潮、防尘、防腐蚀），在东北户外电力控制柜（冬季 - 20℃）与沿海化工车间（高湿高盐雾）中可稳定运行，模块年故障率≤0.5%。例如，在沿海电厂（湿度 90%、盐雾浓度 0.1mg/m³），模块连续运行 3 年无接口腐蚀、触点氧化问题，输入输出信号识别准确率保持 100%。

低功耗与高可靠性：24V DC 供电，满配置功耗≤4.8W（200mA×24V），适配工业现场有限的供电资源；继电器采用密封式封装（防护等级 IP65），触点抗氧化处理（镀金厚度≥0.5μm），在粉尘较多的矿山设备控制场景中，触点寿命仍可达 80 万次以上（远超裸露触点的 30 万次），减少继电器更换频率。

（四）便捷运维与诊断，降低成本

可视化状态监控：前面板配备 26 个状态指示灯（16 个输入、8 个输出、2 个系统状态），现场人员通过指示灯可快速判断设备状态 —— 如 “输入灯不亮” 提示信号未接入或传感器故障，“输出灯亮但阀门未动作” 提示继电器触点故障或负载异常；调试串口支持通过终端软件（如 HyperTerminal）读取模块运行数据（输入 / 输出状态、故障代码），无需拆卸设备即可完成故障排查，停机时间从平均 2 小时缩短至 30 分钟。

故障自诊断与预警：内置硬件级故障检测电路，当电源过压、总线断开或继电器触点粘连时，立即通过总线向上位机发送故障代码，并点亮故障指示灯；支持 “继电器触点状态反馈”（部分通道可选），可实时监测输出执行状态，避免因继电器触点粘连导致的设备误动作（如阀门应关未关），提前发现潜在故障（如触点接触不良），减少突发停机。

四、常见故障及解决办法

常见故障现象
可能原因
解决办法
所有输入信号无法采集，输入指示灯不亮
1. 模块供电异常（电压未达 20.4V~27.6V）；2. 输入端子接线松动或氧化；3. 模块输入电路故障
1. 用万用表检测供电电压，确保在 24V DC±15% 范围内，若电压波动大，加装 24V DC 稳压器（输出精度 ±2%）；2. 断开电源，拔下输入端子排，用酒精棉擦拭端子金手指（去除氧化层），重新插紧并紧固螺丝（扭矩 0.5N・m）；3. 若上述操作无效，更换同型号模块（优先选用原厂配件）。
单个输入通道信号无法识别，对应指示灯不亮
1. 传感器故障（如接近开关无输出）；2. 输入信号线路断路或短路；3. 模块对应通道隔离电路故障
1. 断开模块接线，用万用表检测传感器输出（湿接点模式：传感器通电后输出应为 24V DC；干接点模式：触点闭合时电阻≤1Ω），若传感器无输出，更换传感器；2. 用万用表通断档检测信号线路，若断路，更换线缆并重新布线（避免与强电电缆并行敷设）；3. 交叉测试：将正常通道的信号接入故障通道，若仍无法识别，判定为模块通道故障，需更换模块。
输出继电器动作但负载不工作，输出指示灯亮
1. 负载电源异常（如电磁阀供电未接）；2. 输出触点接触不良或粘连；3. 负载故障（如电磁阀线圈烧毁）
1. 检测负载电源电压（如电磁阀应接 220V AC），确保电源正常且开关闭合；2. 断开模块与负载接线，用万用表测量输出触点通断（继电器动作时应为通路，电阻≤0.1Ω；未动作时应为开路，电阻≥1MΩ），若触点接触不良，用细砂纸轻擦触点（断电操作），若触点粘连，更换继电器（型号匹配：2A/250V AC）；3. 检测负载线圈电阻（如电磁阀线圈电阻应为几十欧），若线圈烧毁，更换负载。
模块无法与上位机通信，通信指示灯不闪烁
1. 总线地址冲突（与其他模块地址重复）；2. 总线线缆接触不良或断路；3. 模块总线接口故障
1. 断电后通过模块侧面 DIP 拨码开关重新设置总线地址（确保 1~31 内唯一），并在控制系统中更新模块地址配置；2. 检查总线线缆接头（如 PROFIBUS DP 接头），重新插拔并紧固，用万用表检测线缆通断（A/B 线均应通路），若线缆断路，更换总线专用线缆（阻抗 150Ω）；3. 交叉测试：将正常模块接入故障模块的总线位置，若通信正常，判定为原模块总线接口故障，需更换模块。
模块频繁重启，电源指示灯闪烁
1. 供电电压波动过大（如低于 20.4V 或高于 27.6V）；2. 模块电源电路故障；3. 外部电磁干扰过强
1. 用示波器检测供电电压波形，若波动幅度超过 ±15%，加装电源滤波器（如 EMC 滤波器，插入损耗≥30dB@100kHz）与储能电容（1000μF/50V），稳定电压；2. 断开所有输入输出接线，仅保留供电与总线，若仍频繁重启，判定为模块电源电路故障，更换模块；3. 检查模块安装位置是否靠近大功率设备（如变频器、电焊机），若靠近，将模块移位（距离≥1m）或加装金属屏蔽罩（接地电阻≤4Ω）。
