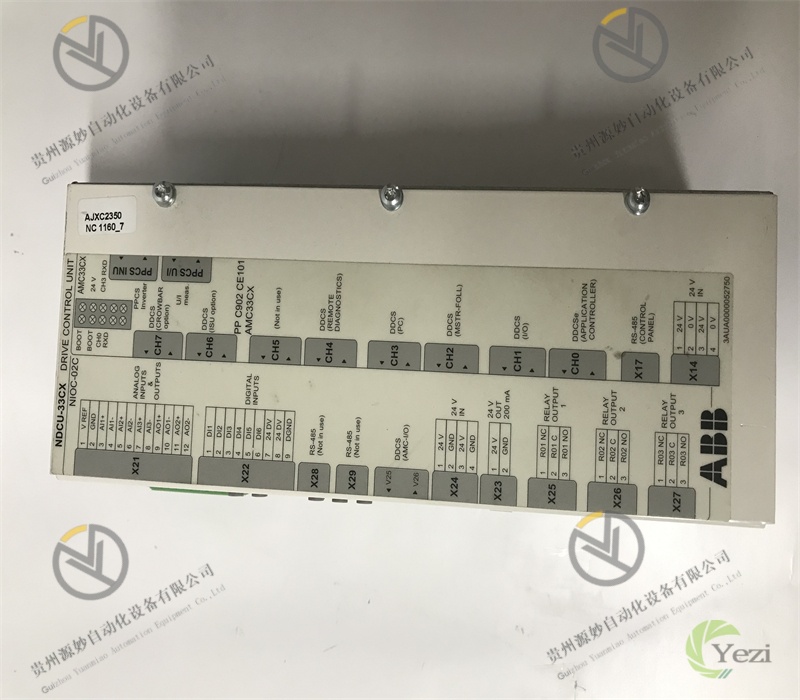

ABB NDCU-33CX 3AUA0000052751

一、产品概述

二、功能特点

• 高精度多模式电机控制：单元集成多种先进电机控制算法，支持无速度传感器矢量控制（SVC）、有速度传感器矢量控制（FVC）、V/F控制及转矩控制等多种模式，可根据不同负载特性灵活选择。采用磁场定向控制技术，能精准控制电机的定子电流分量与转矩分量，在0.5Hz低速运行时仍可输出150%额定转矩，速度控制精度达±0.01%（FVC模式），满足轧机、提升机等对低速大转矩及速度精度要求极高的场景。支持异步电机与同步电机的自适应控制，无需手动切换电机类型，控制器可自动识别电机参数并匹配最优控制策略。
• 强大的逻辑运算与组态能力：配备高性能逻辑运算单元，支持通过ABB Drive composer Pro组态软件进行可视化逻辑编程，提供丰富的功能块（如与门、或门、延时、计数器、PID控制器等），用户可根据现场工艺需求自定义控制逻辑，无需编写底层代码。支持多组控制参数组（最多16组）存储与切换，可通过外部信号或通讯指令快速切换参数组，适配不同工况下的控制需求（如正常运行、检修、应急模式）。具备强大的PID调节功能，内置2个独立的PID控制器，支持比例、积分、微分参数的在线自适应调整，适配压力、流量、温度等闭环控制场景，调节精度达±0.1%。
• 丰富的通讯接口与系统集成：单元配备完善的通讯接口，包括1个工业以太网接口（支持Profinet、EtherNet/IP、Modbus TCP等协议）、2个RS485串行通讯接口（支持Modbus RTU、Profibus DP等协议）及1个CANopen接口，可无缝对接PLC、DCS、SCADA等工业自动化系统，实现变频器的远程监控与集中控制。支持通讯冗余功能，当主通讯链路故障时，可自动切换至备用通讯链路，切换时间≤100ms，确保通讯的连续性。通过ABB工业云平台接口，可实现变频器运行数据的云端上传，支持远程诊断、预测性维护及能效分析，提升设备管理效率。
• 全方位故障诊断与保护：内置完善的故障诊断与保护机制，涵盖变频器全运行链路的安全防护。电机侧保护包括过流保护（额定电流的1.5倍时触发）、过转矩保护、堵转保护、缺相保护、接地故障保护（灵敏度≤500mA）、轴承温度保护；功率单元侧保护包括过压保护、欠压保护、过温保护、IGBT故障保护；控制单元侧保护包括电源故障保护、通讯故障保护、程序异常保护。所有故障发生时，控制单元可在≤1ms内触发保护动作（如停机、降额运行），同时记录故障类型、故障发生时间、故障前后的关键运行参数（电流、电压、转速、转矩），并通过指示灯与通讯信号发出告警。具备故障录波功能，可记录故障前200ms、故障后800ms的波形数据，采样频率达1kHz，便于故障原因分析。
• 高效的散热与高可靠性设计：采用无风扇自然散热设计，控制单元外壳采用铝合金材质并设计密集散热筋，有效提升散热效率，工作温度范围宽达-10℃~60℃。核心元器件均选用工业级长寿命产品，如高速闪存（擦写次数≥10⁶次）、高精度电流电压传感器（精度±0.2%）、进口电容（寿命≥8000小时@85℃），配合优化的电路布局与电磁兼容设计，平均无故障运行时间（MTBF）≥120000小时。具备电源冗余功能，支持双路DC 24V电源输入，当一路电源故障时，另一路电源可无扰动切换供电，确保控制单元连续运行。
• 便捷的操作与维护：配备中英文双语人机界面（HMI），支持通过按键或触摸方式进行参数设置、状态监控与故障复位，界面显示清晰直观，可实时显示电机转速、电流、电压、转矩、功率及运行状态等关键参数。支持通过USB接口进行固件升级与参数备份/恢复，升级过程中具备断点续传功能，避免升级失败导致设备损坏。控制单元采用模块化插拔设计，支持热插拔功能，在变频器不停机的情况下可快速更换，更换后自动同步参数，无需重新组态，减少维护停机时间。

三、技术参数

四、工作原理

1. 冗余供电与系统初始化：        控制单元接入双路DC 24V冗余电源，经内置的电源管理模块进行整流、滤波、稳压处理，输出+5V、+12V、+3.3V稳定直流电压，分别为处理器模块、传感器模块、通讯模块、人机界面及逻辑运算单元供电。电源管理模块实时监测两路电源的电压与电流状态，当一路电源故障（欠压、过压、断相）时，立即无扰动切换至另一路供电，切换时间≤10ms，同时触发电源故障告警信号。控制单元上电后自动执行初始化程序，主处理器对内存、接口、传感器、程序存储器进行自检，通过后加载系统固件与用户配置参数（电机参数、控制模式、保护阈值），完成初始化后人机界面显示“就绪”状态；若自检失败，故障指示灯红色闪烁并记录故障代码。
2. 参数配置与电机辨识：        用户通过人机界面或Drive composer Pro软件配置电机参数（额定功率、电压、电流、转速、极对数）、控制模式（SVC/FVC/V/F）、PID参数、保护阈值等参数，参数存储至非易失性闪存中，掉电后不丢失。参数配置完成后，控制单元自动执行电机辨识程序，通过向电机施加特定的测试电压与电流，采集电机的定子电阻、转子电阻、漏感、互感等参数，建立电机数学模型。根据辨识结果，控制单元自动优化控制算法参数（如PI调节器参数），使控制策略与电机特性精准匹配，提升控制精度与动态响应性能。若采用有速度传感器矢量控制模式，还需进行传感器校准，确保转速反馈准确。
3. 多类型信号采集与调理：        控制单元通过各类输入接口同步采集信号，包括：①电机运行信号：经电流传感器采集电机三相定子电流（精度±0.2%），电压传感器采集变频器输出三相电压，转速传感器（如编码器）采集电机转速信号（FVC模式）；②控制指令信号：通过模拟量输入接口采集外部给定信号（如4~20mA转速给定），数字量输入接口采集外部控制信号（如启动、停止、正反转、故障复位）；③反馈信号：通过模拟量输入接口采集工艺参数反馈信号（如压力、流量传感器信号），用于PID闭环控制。采集到的信号先经信号调理电路进行滤波（滤除高频干扰）、放大（适配处理器输入范围）与隔离（光电隔离，隔离电压≥2500V AC）处理，确保信号稳定可靠，随后转换为数字信号送入处理器。
4. 控制运算与逻辑处理：        主处理器与协处理器协同进行控制运算，根据选定的控制模式执行对应的控制算法：①矢量控制模式：将采集到的三相电流、电压信号通过Park变换与Clarke变换转换为d-q坐标系下的直轴电流与交轴电流，通过PI调节器分别控制直轴电流（励磁分量）与交轴电流（转矩分量），实现转矩与磁通的解耦控制，精准调节电机转速与转矩；②V/F控制模式：根据转速给定信号，按照预设的电压-频率曲线调节输出电压与频率，实现电机调速；③转矩控制模式：直接接收转矩给定信号，通过转矩闭环控制调节输出电流，使电机输出转矩稳定在给定值。同时，逻辑运算单元执行用户自定义的逻辑程序，处理外部控制信号与内部状态信号，实现启停控制、工况切换、联锁保护等逻辑功能。PID控制器根据工艺给定值与反馈值的偏差，通过PID算法计算输出调节量，调整电机运行参数，实现工艺参数的闭环稳定控制。
5. 驱动输出与通讯交互：        控制运算完成后，处理器生成PWM（脉冲宽度调制）控制信号，经隔离放大后输出至变频器功率单元的IGBT驱动模块，控制IGBT的导通与关断时间，从而调节变频器输出电压与频率，实现电机的调速控制。同时，控制单元通过数字量输出接口输出状态信号（如运行、故障、就绪），通过模拟量输出接口输出运行参数（如转速、电流、转矩），用于外部设备监测。通讯模块实时与上位系统（PLC、DCS、云平台）进行数据交互，上传电机运行参数、故障信息、状态信息，接收上位系统下发的控制指令（如转速给定、参数修改、远程启停），支持远程监控与集中控制。当主通讯链路故障时，自动切换至备用通讯链路，确保通讯连续性。
6. 诊断保护与故障处理：        诊断模块实时监测全系统运行状态，包括电源状态、电机运行参数（电流、电压、转速、转矩）、信号采集状态、通讯状态、处理器运行状态、功率单元状态等。若检测到参数超过保护阈值（如电流≥1.5倍额定电流、电压≥1.1倍额定电压、转速异常、通讯中断）或设备故障（如IGBT故障、传感器故障、程序异常），立即触发保护动作：①快速保护：在≤1ms内切断PWM输出信号，停止功率单元输出，防止故障扩大；②故障记录：记录故障类型、故障发生时间戳、故障前后的运行参数与波形数据；③告警输出：通过故障指示灯（红色闪烁）、人机界面显示故障信息、数字量输出故障告警信号及通讯上传故障信息，通知用户处理。故障排除后，用户通过按键或通讯指令触发故障复位，控制单元恢复正常运行。

五、安装与调试流程

5.1 安装前准备

• 环境核查：确认安装现场环境符合控制单元运行要求，工作温度-10℃~60℃，相对湿度5%~95%（无凝露），无腐蚀性气体、导电粉尘、强烈振动（振动加速度≤1g）及强电磁干扰（如高压电缆、变频器功率柜）。变频器控制柜需采用封闭金属柜体，具备通风散热功能（风量≥100m³/h），柜体接地电阻≤4Ω。控制柜内需预留控制单元安装空间，周围无遮挡，远离发热部件（如功率模块、散热风扇）。
• 工具与材料准备：准备扭矩螺丝刀（1-5N·m）、高精度万用表（精度≥0.01V/0.01A）、示波器（带宽≥100MHz，测量PWM波形用）、电机参数测试仪、Drive composer Pro组态软件安装包（含授权）、笔记本电脑（带USB与以太网接口）、剥线钳、压线钳、绝缘胶带、标识牌、阻燃电源线（DC 24V）、屏蔽双绞线（信号线缆）、通讯线缆（以太网、RS485）、固定螺丝、防静电手环及编码器（有速度传感器控制模式用）等。
• 设备检查：核对控制单元型号（NDCU-33CX 3AUA0000052751）与设计要求一致，外观无破损、变形，金属外壳无划痕，接口插件无松动、氧化，人机界面显示屏无破损。检查变频器功率单元、传感器、驱动模块等配套部件完好，电机铭牌参数清晰可辨。确认双路DC 24V电源已调试合格，电压稳定在24V±15%，纹波≤1%。

5.2 安装步骤

1. 导轨安装与固定：将控制单元配套的安装导轨固定在变频器控制柜内指定位置，用螺丝加固，确保导轨水平、稳固，安装扭矩值3N·m。导轨接地端子与控制柜接地铜排可靠连接，接地线截面积≥2.5mm²。若控制柜内安装多个模块，模块之间间距≥5cm，避免电磁干扰与热量积聚。
2. 控制单元插拔安装：佩戴防静电手环，将控制单元对准导轨接口，沿导轨轻轻推入，直至听到“咔嗒”声，确认控制单元卡扣与导轨完全卡合，用手轻推无晃动。拆卸时，按压控制单元顶部的卡扣释放按钮，同时向外拔出即可。安装后检查控制单元与导轨接触紧密，人机界面朝向便于操作的位置。
3. 冗余电源接线：按照控制单元端子标识，将两路独立DC 24V电源的正极接入“P1+”“P2+”端子，负极接入“P1-”“P2-”端子，接地导线接入“PE”端子。接线时剥去导线绝缘层2~3mm，确保导线完全插入端子，用扭矩螺丝刀拧紧端子螺丝，扭矩值2N·m。接线后用万用表检测电源极性与电压，确保电压正常、极性正确。电源线与信号线缆分开布线，间距≥20cm，电源线穿金属管屏蔽。
4. 信号与传感器接线：        电流/电压传感器接线：将电流传感器、电压传感器的输出信号线接入控制单元对应的模拟量输入端子，信号线采用屏蔽双绞线，屏蔽层单端接地（控制单元侧）。接线时标记清晰，避免错接，拧紧端子螺丝，扭矩值1.5N·m。
5. 编码器接线：有速度传感器控制模式下，将编码器的电源、信号线缆接入控制单元的脉冲输入端子，按照编码器说明书区分A、B、Z相接线，确保相位正确。编码器线缆采用屏蔽双绞线，屏蔽层单端接地（控制单元侧），拧紧端子螺丝，扭矩值1.5N·m。
6. 外部控制信号接线：将外部控制按钮（启动、停止、正反转）、故障复位按钮的信号线接入控制单元数字量输入端子，工艺传感器（压力、流量）信号线接入模拟量输入端子。接线采用屏蔽双绞线，屏蔽层单端接地，拧紧端子螺丝，扭矩值1.5N·m。
7. 驱动输出接线：将控制单元的PWM输出端子与功率单元的IGBT驱动模块对应接口连接，采用专用屏蔽线缆，屏蔽层双端接地，拧紧端子螺丝，扭矩值2N·m。接线后核对相位，确保无错接。
8. 通讯接线：采用工业以太网线缆将控制单元以太网接口与上位系统交换机连接，水晶头采用568B标准制作，接线后用网线测试仪检测通断。RS485通讯时，将控制单元RS485接口与上位设备对应接口连接，采用双绞屏蔽线，总线末端安装120Ω终端电阻，屏蔽层单端接地（上位设备侧）。USB接口用于连接笔记本电脑，进行参数配置与固件升级。

5.3 调试流程

1. 上电初始化测试：闭合双路DC 24V电源开关，观察控制单元电源指示灯绿色常亮，人机界面正常启动，显示初始化界面（约3秒），完成后显示“就绪”状态。若电源指示灯闪烁或人机界面不启动，检查电源电压与接线，排除故障后重新上电。通过人机界面进入“诊断-自检”菜单，执行系统自检，确认内存、接口、传感器等部件无故障，自检通过率100%。
2. 参数配置与电机辨识：启动Drive composer Pro软件，通过USB或以太网连接控制单元，读取默认参数并备份。根据电机铭牌参数，在软件“电机参数”菜单中配置额定功率、额定电压、额定电流、额定转速、极对数等参数，下载至控制单元。进入“电机辨识”菜单，选择“静态辨识”或“动态辨识”模式，点击“开始辨识”，控制单元自动采集电机参数并优化控制算法。辨识完成后，查看辨识报告，确认电机参数与实际值偏差≤5%，否则重新进行辨识。
3. 控制模式调试：        无速度传感器矢量控制（SVC）调试：选择SVC控制模式，通过人机界面给定低速（0.5Hz）指令，观察电机平稳启动，输出转矩≥150%额定转矩，无抖动；逐渐升高转速至额定转速，测量转速精度≤±0.1%。通过负载测试仪加载不同负载，观察转速波动≤±0.5%，转矩响应时间≤100ms。
4. 有速度传感器矢量控制（FVC）调试：安装并校准编码器，选择FVC控制模式，给定不同转速指令，测量转速精度≤±0.01%；进行转速阶跃测试（如从100rpm阶跃至1000rpm），观察转速超调量≤5%，调节时间≤500ms。
5. PID闭环控制调试：接入工艺传感器（如压力传感器），设置PID给定值与反馈通道，启动PID控制功能。改变工艺负载，观察反馈值快速跟踪给定值，调节精度≤±0.1%，无超调或振荡。通过软件自动优化PID参数，提升调节性能。
6. 保护功能测试：        过流保护测试：通过负载测试仪逐渐增大电机电流至1.5倍额定电流，观察控制单元立即触发停机保护，人机界面显示“过流故障”，故障代码正确；减小负载至额定电流以下，故障复位后电机正常启动。
