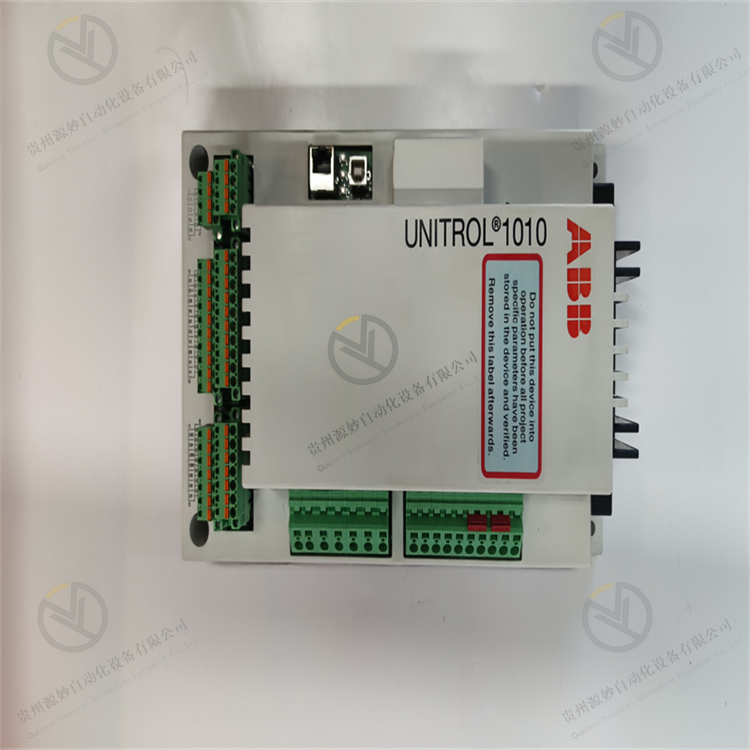

参数类别 | 具体规格 | 详细说明 |
|---|---|---|
励磁调节核心参数 | 调节对象 | 汽轮发电机励磁电流、端电压、无功功率;支持恒电压、恒无功、恒励磁电流三种调节模式 |
调节精度 | 恒电压调节:±0.2% UN(发电机额定电压);恒无功调节:±1% QN(发电机额定无功);恒励磁电流调节:±0.5% IN(额定励磁电流) | |
响应速度 | 电压调节响应时间≤10ms;励磁电流阶跃响应超调量≤5%,调节时间≤100ms | |
适配发电机容量 | 适配100MW-1000MW汽轮发电机,支持不同容量发电机参数自定义配置 | |
输入信号参数 | 模拟量输入 | 8路差分模拟量输入:发电机端电压(0-100VAC)、励磁电流(0-5A AC/DC)、定子电流(0-5A AC)、无功功率(4-20mA)等;输入精度±0.1% FS |
数字量输入 | 16路数字量输入:发电机启停信号、并网信号、故障联锁信号等;适配干接点/湿接点(24VDC),响应时间≤1ms | |
频率输入 | 1路发电机频率输入:50Hz/60Hz(自适应),测量精度±0.01Hz;支持频率异常检测与调节 | |
输出信号参数 | 模拟量输出 | 4路模拟量输出:励磁调节指令(4-20mA)、参考电压信号(0-10V)等;输出精度±0.1% FS,负载能力≥500Ω |
数字量输出 | 12路数字量输出:励磁系统故障信号、保护动作信号、状态反馈信号等;继电器输出(AC 250V/5A,DC 24V/10A) | |
脉冲输出 | 2路脉冲输出:用于驱动功率单元触发信号;脉冲宽度10μs-100μs可调,触发精度±1μs | |
通信与冗余参数 | 通信接口 | 标配Ethernet/IP、Modbus-TCP、Profibus-DP接口;支持IEC 61850通信协议(可选配);通信速率≥100Mbps |
冗余功能 | 支持双模块热冗余(主备模块自动切换,切换时间≤5ms);关键输入信号双路采集,实现信号冗余校验 | |
隔离与抗干扰参数 | 隔离等级 | 模拟量输入与系统间:2kVrms(1分钟);数字量输入/输出与系统间:2.5kVrms(1分钟);符合IEC 61131-2标准 |
抗干扰性能 | 符合IEC 61000-4标准:ESD接触放电±8kV、空气放电±15kV;浪涌抗扰度±2kV;群脉冲抗扰度±2kV(5kHz/50kHz) | |
环境参数 | 温湿度范围 | 工作温度:-10℃-60℃;存储温度:-40℃-85℃;相对湿度:5%-95%(无凝露) |
防护等级 | 模块本体防护等级IP20,适配ABB标准励磁控制柜安装;接线端子防护等级IP20(支持防尘防护盖选配) | |
物理与安装参数 | 尺寸规格 | 尺寸:220mm×180mm×100mm(长×宽×高),适配ABB UNITROL 6800标准控制柜 |
安装方式 | 35mm DIN导轨卡扣式安装,配备防松动锁紧扣;前端配备插拔式接线端子,支持0.75mm²-4mm²导线接入 |


故障现象 | 可能原因 | 解决办法 | 注意事项 |
|---|---|---|---|
模块无法启动,电源指示灯不亮 | 1. 输入电源未接入或接线松动;2. 电源模块故障;3. 模块内部电源电路损坏 | 1. 检查24VDC电源接线,重新插拔并紧固接线端子;2. 测量电源模块输出电压,若异常则更换电源模块;3. 更换模块并联系ABB售后维修故障模块 | 更换电源模块需选用ABB原厂配件;操作前需断开电源,避免触电 |
发电机端电压调节精度超标,波动过大 | 1. 调节模式选择错误;2. PID参数配置不合理;3. 发电机端电压采样信号失真;4. 负载波动过大 | 1. 确认调节模式是否为“恒电压模式”,若不是则切换;2. 通过调试软件优化PID参数(比例系数、积分时间、微分时间);3. 检查电压采样线缆,更换屏蔽线缆并确保单端接地;4. 协调电网降低负载波动幅度,或开启负荷自适应调节功能 | PID参数调整需逐步进行,避免大幅修改导致系统不稳定;采样线缆需远离动力线缆 |
模块报“过励磁故障”(F01代码),触发保护动作 | 1. 励磁电流超过保护阈值;2. 过励磁保护阈值设置过低;3. 励磁功率单元故障导致电流异常;4. 采样信号失真 | 1. 检查励磁电流实际值,若确实过高则降低励磁功率;2. 进入保护参数配置界面,适当调高过励磁保护阈值(不超过额定值1.2倍);3. 检查励磁功率单元(如晶闸管),若故障则更换;4. 校准电流采样通道,确保采样准确 | 保护阈值不可随意调高,需符合发电机厂家要求;更换功率单元需由专业人员操作 |
主备模块无法切换,报“冗余通信故障”(F08代码) | 1. 主备模块背板总线连接不良;2. 冗余通信参数配置错误;3. 备模块故障;4. 通信线缆损坏 | 1. 重新插拔主备模块,确保与背板总线紧密接触;2. 进入系统配置界面,核对主备模块通信地址、波特率等参数;3. 更换备模块测试,确认是否为模块故障;4. 更换冗余通信线缆(专用屏蔽线缆) | 主备模块需使用同型号、同固件版本;通信线缆需选用ABB原厂专用线缆 |
通信故障,无法与DCS系统通信 | 1. 通信线缆松动或损坏;2. 通信参数(地址、波特率、协议)配置错误;3. 通信接口故障;4. DCS系统通信接口异常 | 1. 检查通信线缆,重新插拔并紧固;2. 核对模块与DCS系统的通信参数,确保一致;3. 更换备用通信接口测试;4. 联系DCS厂家检查DCS通信接口 | 修改通信参数后需重启模块生效;通信测试时需避免影响发电机正常运行 |
数字量输出无信号,保护动作不触发 | 1. 数字量输出通道配置错误;2. 输出继电器损坏;3. 接线松动或导线断裂;4. 保护阈值未达到动作条件 | 1. 进入通道配置界面,确认通道是否配置为“保护输出”;2. 测量继电器输出端,若异常则更换继电器;3. 检查接线端子与导线,重新紧固或更换导线;4. 模拟故障场景,确认保护阈值是否合理,必要时调整 | 更换继电器需选用同型号产品;模拟故障测试前需做好安全防护措施 |
