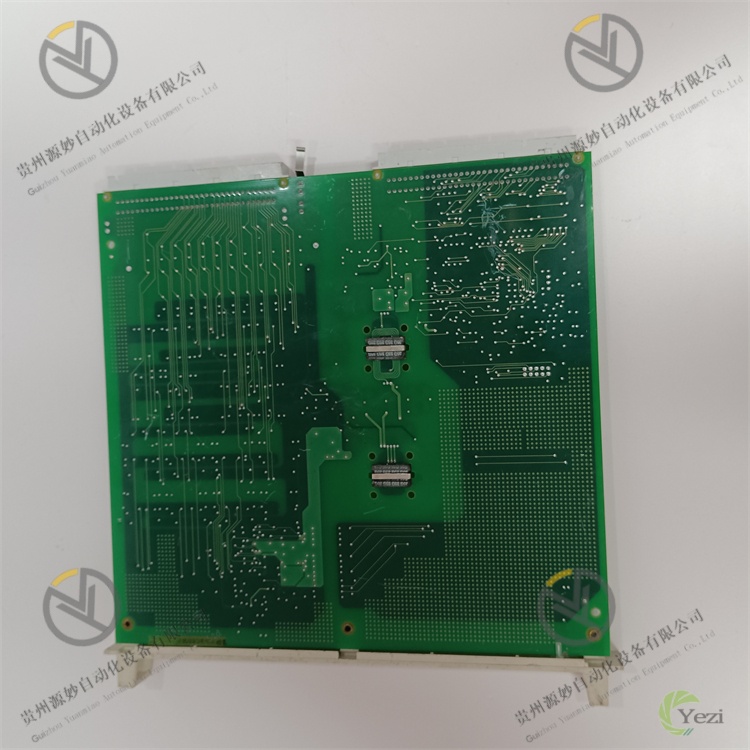

ABB DSAI130A 3BSE018292R1

一、概述

二、技术参数

三、功能特点

• 多类型信号兼容与灵活配置：模块支持热电偶、热电阻及多种直流模拟量信号输入，8路通道可通过组态软件配置为单端或4路差分模式，差分模式下可有效抑制共模干扰，提升弱信号采集精度。针对不同类型热电偶，内置自动冷端补偿电路，补偿精度达±0.5℃，无需额外配置冷端补偿器，简化系统设计。
• 高精度与高稳定性采集：采用16位高精度AD转换芯片与专用信号调理电路，配合ABB自主研发的噪声抑制算法，实现直流信号±0.05% FS的采集精度。通道间采用光电隔离技术，隔离电压达2500V AC，有效避免不同通道间信号串扰及外部电压冲击对模块的损坏。同时具备自动零点校准与增益校准功能，长期运行精度稳定性优异。
• 完善的自诊断与故障报警：内置全方位自诊断模块，可实时监测通道断线、短路、传感器故障、AD转换异常及模块通信故障等问题。当检测到故障时，通过S800 I/O总线将故障代码上传至控制器，同时模块面板LED指示灯（电源、运行、故障、通道状态）直观反馈故障位置与类型，便于快速定位问题。
• 便捷的热插拔与运维：支持符合S800总线规范的热插拔功能，在系统带电运行状态下可直接插拔模块，更换过程无需中断控制系统运行，大幅缩短故障处理时间。通过ABB Control Builder组态软件可实现模块参数配置、通道校准、故障查询等远程操作，无需现场逐一调试，提升运维效率。
• 强抗干扰与高可靠性设计：采用工业级元器件与强化电路布局，电源端与信号端均集成浪涌抑制器，可抵御±2kV瞬态过电压冲击。模块内部采用多层电磁屏蔽设计，有效抑制工业现场电磁干扰（EMI）与射频干扰（RFI），确保在变频器、电机等强干扰环境下稳定采集。平均无故障工作时间（MTBF）≥15万小时，满足工业级长周期运行需求。
• 高效的总线通信与集成：通过S800 I/O总线与控制器高速通信，通信速率达10Mbps，确保8路通道100Hz/通道的采样数据实时传输至控制器。模块可无缝集成到ABB Advant OCS、AC800M等系列控制系统中，组态过程无需编写专用驱动程序，通过拖拽方式即可完成通道映射与参数配置，简化系统集成流程。

四、工作原理

1. 信号接入与预处理阶段：现场传感器（如热电偶、压力变送器）输出的模拟信号接入模块对应的输入通道，根据通道配置模式（单端/差分）进行信号接收。对于热电偶信号，首先进入冷端补偿电路，通过内置温度传感器采集模块环境温度，对热电势信号进行冷端补偿修正；对于所有输入信号，均经过信号调理电路进行滤波（去除高频噪声）、放大（将弱信号放大至标准范围）和隔离（避免通道间串扰）处理，为后续AD转换提供稳定的信号源。
2. AD转换阶段：预处理后的模拟信号送入16位高精度AD转换芯片，AD转换芯片按照预设的采样速率（最大100Hz/通道）将模拟信号转换为数字信号。转换过程中，模块核心微处理器对转换数据进行实时校验，确保数据完整性。对于多通道信号，采用时分复用方式依次进行AD转换，保障各通道数据采集的同步性与实时性。
3. 数据处理与传输阶段：微处理器接收AD转换后的数字信号，执行零点校准、增益校准等算法修正系统误差，同时根据组态参数对数据进行工程单位转换（如将电流信号转换为对应的压力值）。处理后的有效数据按照S800 I/O总线协议进行封装，通过总线接口实时传输至控制器，供控制器进行逻辑运算与控制决策。同时，微处理器将各通道采集数据暂存于内部缓存，便于故障时数据追溯。
4. 自诊断与故障处理阶段：整个工作过程中，自诊断模块持续监测各通道信号状态、AD转换芯片工作状态、总线通信状态及模块供电电压。当检测到通道断线（信号为0或超量程）、短路（信号异常过大）、AD转换超时或总线通信中断等故障时，立即执行以下操作：一是标记故障通道并记录故障代码；二是通过总线将故障信息上传至控制器；三是驱动模块面板对应故障指示灯亮起，提醒运维人员处理。若故障涉及模块整体运行（如供电异常），则触发模块保护机制，暂停信号采集并上报紧急故障。

五、常见故障及解决办法
