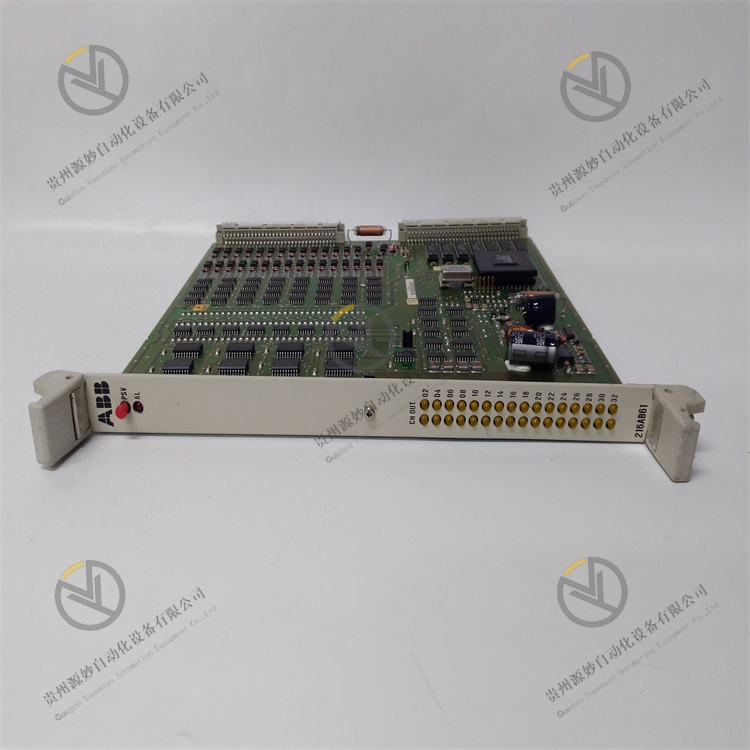

ABB 216AB61 HESG324013R101
一、概述
ABB 216AB61 HESG324013R101是一款高可靠性数字量输入模块，隶属于ABB Symphony Plus分散控制系统（DCS）的核心I/O组件，专为大型工业过程控制场景中离散型状态信号的精准采集设计。该模块作为DCS系统与现场数字量传感设备（如限位开关、压力开关、温度开关、阀门位置反馈开关等）之间的关键信号枢纽，能将现场设备的通断状态、故障信号等离散型信号高效转化为系统可识别的数字信号，为工业流程的状态监测、逻辑联锁及安全保护提供稳定可靠的数据支撑。
其凭借多通道高密度设计、宽电压适配范围、优异的抗干扰性能及全维度诊断功能，广泛应用于火力发电、石油化工、化工制药、冶金冶炼、轨道交通等对数字量采集可靠性、稳定性要求严苛的关键工业领域。产品采用模块化强化设计与工业级电路架构，具备通道级独立隔离、多重安全防护、分布式部署及便捷系统集成等核心优势，作为Symphony Plus系列的标准数字量输入模块，可通过PROFIBUS DP等现场总线与系统控制器实现高速通信，配合ABB Control Builder Plus编程软件完成参数组态与故障排查，为复杂工业环境下的离散信号采集提供高性价比、高可用性的解决方案。
二、技术参数
参数类别 | 具体规格 | 说明 |
|---|
通道配置 | 通道数量：16路独立数字量输入；输入类型：直流常开/常闭可配置（干接点/湿接点兼容）；接线方式：差分输入，弹簧式压接端子；隔离方式：每4路为一个隔离组，组间光电隔离，通道与总线间电容隔离，隔离电压2500V AC（rms） | 高密度通道设计节省安装空间，差分输入提升抗干扰能力，分组隔离阻断组间干扰 |
输入性能参数 | 输入电压范围：DC 24V-250V（宽幅兼容）；动作电压：DC 18V-250V（接通），≤DC 10V（断开）；输入电流：≤10mA（DC 24V时），≤2mA（DC 250V时）；响应时间：≤1ms（接通与断开）；防抖时间：1ms-100ms软件可调 | 宽电压范围适配不同现场设备，快速响应捕捉设备状态突变，可调防抖时间避免干扰误触发 |
安全防护参数 | 过压保护：输入端±300V DC钳位保护；过流保护：每路内置限流电阻，最大输入电流≤20mA；短路保护：持续短路无损坏，故障解除后自动恢复；极性保护：支持输入信号反向接入不损坏（≤300V DC） | 多重电子防护避免现场设备故障或接线错误损坏模块，极性保护降低施工风险 |
隔离与抗干扰 | 隔离电压：组间2500V AC（rms），通道与地2000V AC（rms），持续1分钟；抗电磁干扰：符合EN 61326-2-3标准；静电防护：±15kV（空气放电），±8kV（接触放电）；浪涌防护：±2kV（线对地，IEC 61000-4-5） | 高强度隔离与EMC防护设计，适配强干扰工业环境，确保采集信号稳定无误判 |
通信与兼容性 | 通信总线：PROFIBUS DP/V1；通信速率：9.6kbps-12Mbps可调；适配系统：ABB Symphony Plus DCS；编程软件：ABB Control Builder Plus V3.0及以上；诊断功能：通道级断线、短路、过压故障，通信故障、电源故障实时诊断 | 高速总线保障数据传输实时性，与Symphony Plus系统无缝兼容，完善诊断提升运维效率 |
环境与物理参数 | 工作温度：-20℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；防护等级：IP20（模块本体），IP65（可选防护外壳）；安装方式：DIN导轨安装或面板安装；功耗：≤8W（满载）；重量：约500g | 宽温设计适配恶劣工业环境，可选高防护外壳满足现场安装需求，导轨安装简化部署 |
三、功能特点
- 高密度通道与宽电压适配：采用16路高密度通道设计，单模块即可实现16路数字量信号采集，相较于传统8路模块，安装空间节省50%，大幅降低机柜成本与占地面积。支持DC 24V-250V宽幅直流输入，兼容干接点（无源触点）与湿接点（有源信号）两种输入类型，无需更换模块即可适配不同电压等级的现场设备（如24V限位开关、220V阀门反馈开关），极大提升场景适配灵活性，减少备品备件种类。
- 快速响应与可调防抖设计：通道响应时间≤1ms，可快速捕捉现场设备的状态突变（如阀门紧急关闭、设备故障停机等关键信号），为控制系统的快速联锁动作提供数据支撑，避免事故扩大。支持1ms-100ms软件可调防抖时间，用户可根据现场设备特性与干扰情况灵活设置，例如对振动较大的机械开关设置较长防抖时间，避免振动导致的信号误触发；对高速响应设备设置较短防抖时间，确保信号实时性。
- 分组隔离与强化抗干扰：16路通道按4路一组分为4个独立隔离组，组间采用2500V AC高强度光电隔离，通道与PROFIBUS总线间采用电容隔离，彻底阻断不同设备回路间的干扰传导，尤其适用于多电压等级设备混合接入的复杂场景（如同时采集24V、110V、220V信号）。模块内部集成EMC强化电路，包括输入EMI滤波器、浪涌抑制二极管、电磁屏蔽层及RC滤波网络，符合EN 61326-2-3电磁兼容标准，可抵御±2kV浪涌冲击与高频电磁干扰，在变频器、大功率电机集中的强干扰环境下仍能稳定采集信号，无误判或信号丢失现象。
- 多重安全防护与高可靠性：每路通道集成四重安全防护机制，过压时通过压敏电阻与钳位二极管将输入电压限制在±300V以内，保护输入电路；过流时通过内置限流电阻将电流限制在20mA以内，避免现场设备短路或过载损坏模块；支持极性保护，即使输入信号正负极接反也不会损坏模块，降低接线错误风险；持续短路保护确保线路短路时模块无损坏，故障解除后自动恢复正常采集。采用工业级高稳定性元器件与强化散热设计，平均无故障工作时间（MTBF）≥25万小时，适应高负荷连续运行场景。
- 全维度诊断与智能预警：具备通道级、隔离组级、系统级三重诊断体系，通过高精度电流采样与电压检测实现多重故障诊断：输入电流接近0且设备正常供电时判定为传感器断线，电流超过20mA判定为过流，输入电压超过300V判定为过压，总线通信超时判定为通信故障。故障发生时，立即通过总线将含通道号、故障类型、发生时间的详细信息上传至DCS控制器，触发声光报警；模块面板对应通道LED指示灯红色闪烁，运维人员无需专业仪器即可快速定位故障点，缩短排查时间。同时支持采集信号实时回传，实现“信号采集-数据反馈”闭环校验。
- 分布式部署与便捷集成：支持通过PROFIBUS DP/V1现场总线实现分布式部署，通信速率可在9.6kbps-12Mbps范围内自适应调整，最远通信距离达1200m（9.6kbps时），可直接安装于现场设备附近，减少信号传输距离与衰减，避免长距离布线导致的干扰问题。支持DIN导轨安装与面板安装两种方式，导轨安装可快速固定于现场机柜或户外防护箱，面板安装适配集中控制柜部署；配备弹簧式压接端子，适配0.5mm²-2.5mm²导线，接线牢固且抗振动，后期维护便捷。作为Symphony Plus DCS标准模块，与系统控制器无缝兼容，通过Control Builder Plus软件可完成通道组态、防抖时间设置、故障阈值配置等全流程操作，支持在线组态与下载。
四、工作原理
ABB 216AB61 HESG324013R101数字量输入模块的核心工作原理是通过“信号接入-预处理-状态识别-数据传输-故障诊断”的闭环流程，实现Symphony Plus DCS系统对现场离散型信号的精准采集，具体如下：
- 信号接入与预处理：现场数字量设备（如限位开关、阀门反馈开关）的通断信号经差分端子接入对应通道，信号首先进入输入保护电路，过压时压敏电阻与钳位二极管快速钳位电压，过流时限流电阻限流，反向接入时极性保护二极管阻断反向电流，保护后续电路。经过保护的信号进入RC防抖滤波电路，根据软件预设的防抖时间滤除高频干扰与机械振动导致的瞬时误信号，确保输入信号稳定。差分输入设计通过抑制共模干扰，进一步提升信号纯净度。
- 状态识别与信号转换：预处理后的信号进入电压比较电路，比较电路将输入电压与预设的动作阈值（接通阈值≥18V，断开阈值≤10V）进行比对，判断现场设备的通断状态（“1”表示接通，“0”表示断开）。判断结果经光电隔离单元隔离后传输至模块微处理器，隔离单元采用2500V AC高强度隔离，彻底阻断现场设备回路与模块核心电路的干扰传导。微处理器对各通道状态进行同步采集，将16路通道状态整合为数字信号帧。
- 数据传输与通信交互：微处理器将整合后的数字信号帧按PROFIBUS DP/V1协议进行封装，通过总线接口传输至Symphony Plus控制器，供系统控制程序进行逻辑运算、联锁判断或数据存储。同时，模块通过总线实时接收控制器下发的配置指令，包括通道防抖时间、故障阈值、通信速率等参数，微处理器根据指令更新内部配置，实现参数的在线调整。总线通信过程中采用CRC校验机制，确保数据传输的完整性，避免干扰导致的数据错误。
- 隔离与干扰抑制：各组通道的信号调理电路与微处理器之间采用光电隔离，确保不同隔离组的干扰不会相互传导；通道与总线之间的电容隔离，进一步阻断总线侧与输入侧的干扰交互。模块内部的EMI滤波器由共模电感与差模电容组成，有效抑制电网传入的共模与差模干扰；电磁屏蔽层包裹核心电路，减少模块自身产生的电磁辐射对周边设备的干扰。多重隔离与干扰抑制措施确保模块在复杂电磁环境下稳定运行。
- 故障诊断与预警：微处理器实时执行故障诊断程序，对各通道输入电流、电压信号、总线通信状态及模块供电电压等参数进行持续监测。当检测到输入电流接近0且设备正常供电时，判定为传感器断线；电流超过20mA时判定为过流；输入电压超过300V时判定为过压；总线通信超时或校验错误时判定为通信故障。故障发生时，微处理器立即生成故障代码，标记故障通道与类型，通过总线将故障信息上传至控制器，触发系统报警；同时控制对应通道LED指示灯红色闪烁，提醒运维人员及时处理。故障解除后，模块自动恢复正常采集状态。
五、常见故障及解决办法
故障现象 | 可能原因 | 解决办法 |
|---|
模块无法与控制器通信，总线指示灯黄色闪烁 | 1. 总线电缆断线或端子接触不良；2. 模块地址拨码错误，与系统内其他模块冲突；3. 通信速率与控制器配置不一致；4. 总线终端电阻未安装或损坏；5. 总线接口故障 | 1. 检查总线电缆连续性，重新紧固端子，更换损坏电缆；2. 对照系统配置表重新设置地址拨码，确保地址唯一；3. 在Control Builder Plus中核对通信速率，统一控制器与模块参数；4. 在总线两端安装120Ω终端电阻，更换损坏电阻；5. 更换备用模块测试，确认故障后联系ABB售后维修 |
单通道无采集信号，显示固定“0”或“1” | 1. 现场设备故障（如开关损坏、未供电）；2. 采集线路断线或端子接触不良；3. 通道输入电压未达到动作阈值；4. 通道防抖时间设置过长；5. 通道内部电路故障 | 1. 检查现场设备供电与通断状态，更换故障设备；2. 检查采集线路，重新紧固端子，更换断线导线；3. 测量输入电压，确保接通时≥18V，断开时≤10V，调整设备供电；4. 通过软件减小防抖时间（如从50ms改为10ms）；5. 切换至备用通道测试，确认故障后送修或更换模块 |
通道采集信号频繁波动，误报“通断”状态 | 1. 现场设备机械振动大，导致触点频繁通断；2. 防抖时间设置过短；3. 现场电磁干扰严重；4. 输入电压接近动作阈值（如15V左右）；5. 线路接触不良 | 1. 加固设备安装，减少振动，或更换带防抖功能的设备；2. 通过软件增大防抖时间（如从1ms改为30ms）；3. 更换双绞屏蔽线并单端接地，远离变频器等干扰源；4. 调整设备供电电压，确保接通时≥24V，断开时≤5V；5. 重新紧固接线端子，处理导线氧化层 |
某隔离组全通道无采集数据 | 1. 该隔离组供电电路故障；2. 组内光电隔离单元损坏；3. 模块内部组控制电路故障；4. 该组所有通道设备共性故障（如共用电源线断线） | 1. 测量隔离组供电电压，修复供电线路或更换电源；2. 更换模块或联系售后维修隔离单元；3. 更换备用模块测试，确认故障后送修；4. 排查该组设备共用电源线，修复断线或接触不良问题 |
模块报过压/过流故障，红色LED亮 | 1. 现场设备供电电压超过300V；2. 输入线路短路或设备内部短路；3. 极性接反且电压过高；4. 模块内部过压/过流检测电路故障误报 | 1. 检查现场设备供电电压，确保≤250V，更换稳压电源；2. 断电后测量输入线路电阻，排查短路点并修复；3. 纠正接线极性，确保正负极正确；4. 更换模块至正常环境测试，仍误报则送修 |
