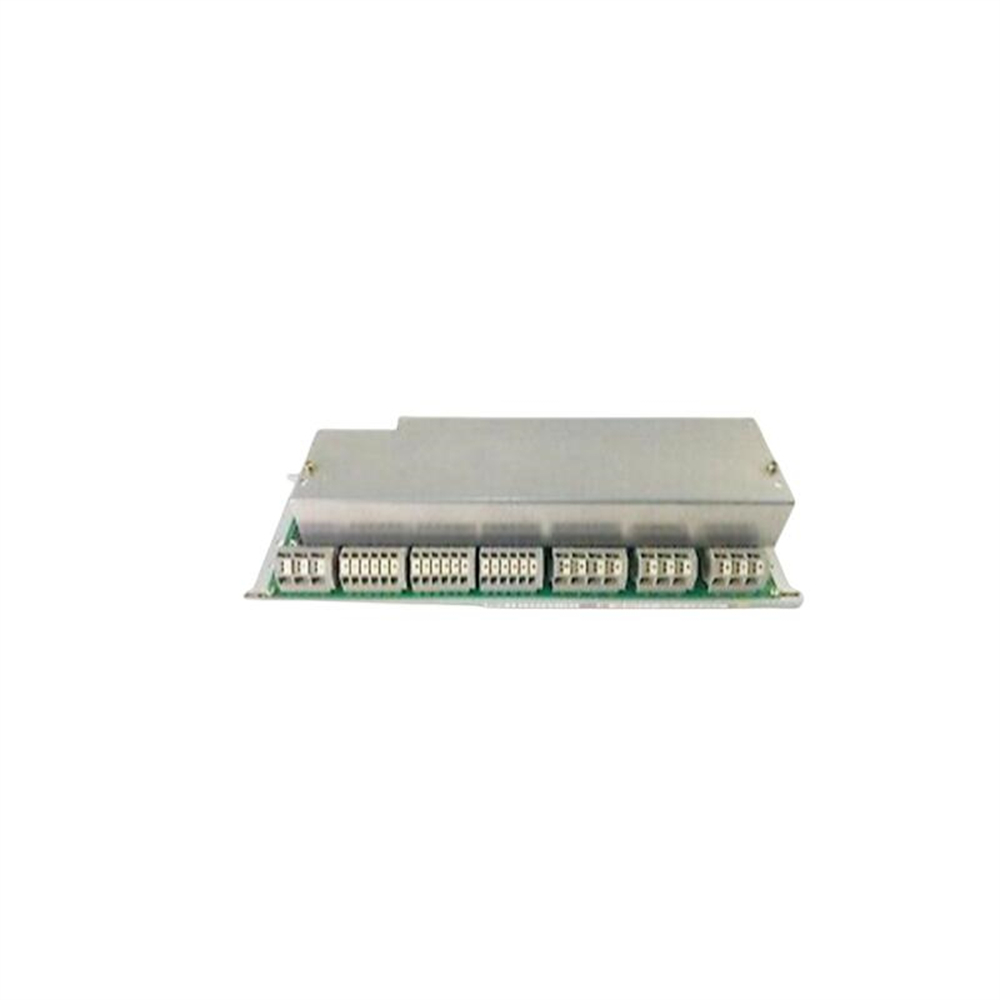

ABB HIEE205014R1 UNC4673AV1

一、技术参数

1. 系统适配与硬件参数：适配ABB Advant OCS控制系统及AC 800M控制器，通过系统背板总线与控制器通信，通信速率高达100Mbps，数据更新周期≤1ms，确保信号实时传输；模块采用标准化机架式安装，兼容ABB标准I/O机架，支持多模块并行扩展，单机架最多可安装16个同类模块；模块地址通过硬件拨码开关或软件组态设置，支持1~63个地址编码，满足大规模系统扩展需求；支持热插拔功能，在线更换模块不中断系统运行，提升运维便利性。
2. 信号采集核心参数：通道配置为16路独立数字量输入通道，每路通道具备独立的信号处理单元，通道间电气隔离；信号类型支持24V DC无源干接点输入和24V DC有源信号输入（兼容PNP/NPN极性）；输入电压范围：有源输入18V~30V DC，无源输入由模块内部提供24V DC±10%激励电源；输入电流：有源输入高电平≤10mA，无源输入导通时≤8mA；信号响应时间≤0.1ms（快速响应模式）~1ms（标准模式），可通过软件组态切换；输入阈值：高电平≥17V DC，低电平≤5V DC，具备5V~17V DC的抗干扰死区，减少误判风险。
3. 电气安全与抗干扰参数：通道间隔离电压≥500V AC（持续1分钟），通道与背板总线间隔离电压≥1000V AC（持续1分钟），隔离电阻≥100MΩ（500V DC测试）；抗电磁干扰性能符合IEC 61000-4-2（静电放电ESD：±8kV接触，±15kV空气）、IEC 61000-4-3（辐射抗扰：10V/m，80MHz~1GHz）、IEC 61000-4-4（电快速瞬变脉冲群EFT：±2kV电源端，±1kV信号端）标准；每路通道具备独立过流保护，短路电流≤50mA，故障解除后自动恢复；模块电源采用宽幅设计，支持24V DC±20%输入，总功耗≤6W。
4. 环境与物理参数：工作温度-20℃~60℃，满足高低温工业环境需求；存储温度-40℃~85℃；相对湿度5%~95%（无凝露），支持高湿工业场景（如造纸、水处理）；抗振动等级IEC 60068-2-6（10Hz~500Hz，加速度2g，三个轴向）；抗冲击等级IEC 60068-2-27（峰值加速度15g，持续11ms，三个轴向）；防护等级IP20（面板安装），适配工业控制柜内安装；外形尺寸140mm×100mm×220mm（宽×高×深），采用标准3U机架式设计，节省安装空间。

二、功能特点

1. 多类型信号适配，采集范围广泛：16路独立通道设计，兼容24V DC无源干接点和有源信号输入，无需更换模块即可适配现场接近开关、限位开关、压力开关、电磁阀反馈等不同类型的数字量传感器；支持PNP/NPN两种极性有源信号，通过软件组态即可切换输入模式，适配不同品牌传感器，减少备件库存种类；快速响应模式下0.1ms的响应时间可精准捕捉高速运动设备的状态变化（如流水线计数、机械臂定位信号），满足高精度控制需求。
2. 多重抗干扰设计，运行稳定可靠：每路通道采用光电隔离技术，结合通道间500V AC高隔离电压，有效阻断接地环路干扰和信号串扰，确保多通道并行采集时信号独立稳定；内置多级RC滤波电路和数字滤波算法，可滤除工业现场变频器、大功率电机等强干扰源产生的高频噪声，在复杂电磁环境下仍能保持采集信号无失真；宽幅电源输入设计可适应电网电压波动，避免因供电不稳定导致的模块故障，提升极端工况下的可靠性。
3. 全面故障诊断，安全防护完善：内置精细化自诊断机制，可实时监测模块内部电源、通信接口、通道隔离电路及每路输入信号状态，故障时通过背板总线将故障信息（含故障通道、故障类型）上传至控制器及HMI，同时点亮模块面板对应故障指示灯，实现故障精准定位；每路通道独立的过流保护功能，当输入信号短路或过流时，快速切断该通道供电，避免故障扩散至其他通道或损坏模块核心部件；符合国际电气安全标准，具备防触电、防过载等安全设计，保障设备与人员安全。
4. 灵活扩展运维，降低综合成本：支持热插拔功能，系统运行时可直接更换模块，更换后自动同步组态参数，无需停机，大幅减少运维停机损失；模块地址可通过硬件拨码或ABB Control Builder软件灵活设置，支持在线组态与参数修改，简化安装调试流程；16路通道集成设计，相比单路或8路模块节省50%机柜安装空间，降低系统集成成本；兼容ABB Advant OCS和AC 800M系列控制系统，支持与其他ABB I/O模块混合安装，便于老旧系统升级改造。

三、工作原理

1. 信号采集与供电环节：现场数字量信号通过16路独立接线端子接入模块，根据信号类型自动切换采集模式——对于无源干接点信号，模块内部激励电路提供24V DC电源，形成导通/断开检测回路；对于有源信号，直接采集外部提供的高/低电平信号；模块采用宽幅电源输入，经内部稳压电路处理后为信号调理、隔离及通信单元提供稳定供电，确保各环节运行稳定。
2. 信号调理与隔离环节：采集的原始信号首先经通道级调理电路进行滤波、整形处理，去除高频噪声和信号毛刺；随后通过光电隔离组件将电信号转换为光信号，实现输入信号与模块内部电路的电气完全隔离，阻断干扰信号传导；光信号经光电转换还原为电信号后，由逻辑判断电路识别信号状态（高电平/低电平），并转换为控制器可识别的数字逻辑信号（0/1）。
3. 通信传输环节：处理后的16路通道数字信号经模块内部数据总线汇总后，通过背板总线与ABB控制器建立高速通信链路，按预设周期（≤1ms）将采集数据上传至控制器；同时接收控制器下发的组态指令（如输入模式切换、响应时间设置），并按指令调整模块工作参数；通信过程采用CRC校验机制，确保数据传输无丢失、无错误，保障控制逻辑运算的准确性。
4. 故障诊断与保护环节：模块诊断单元实时监测各环节运行状态，包括电源电压是否在允许范围、光电隔离组件是否正常、通信数据是否校验通过、每路通道输入电流是否超限等；当检测到通道短路时，该通道过流保护电路立即动作，切断激励电源并标记故障；当检测到通信中断或电源异常时，立即触发全局故障报警，同时将故障信息上传至控制系统，便于运维人员及时处理；故障解除后，模块可自动恢复正常工作，无需人工干预。

四、常见故障及解决办法

1. 故障1：模块通信中断，HMI显示“模块未连接”可能原因：模块未正确安装至机架、背板总线连接器接触不良、模块地址设置错误、控制器通信接口故障、模块电源故障。
2. 解决办法：① 检查模块安装状态，确保完全插入机架并锁紧，观察面板电源指示灯是否常亮（绿色）；② 拔出模块，用干布清洁背板总线连接器触点，去除灰尘或氧化层，重新插入并确认接触良好；③ 核对模块拨码开关地址与Control Builder软件组态地址，确保一致且无地址冲突；④ 更换模块至其他空闲机架插槽，若通信恢复则为原插槽总线故障，检修机架；⑤ 用万用表检测模块电源输入电压（24V DC±20%），异常则检查电源模块，电压正常则为模块通信接口故障，需返厂维修。
3. 故障2：某一路通道无采集信号，HMI显示“信号丢失”可能原因：现场传感器故障、信号线缆断线或短路、接线端子松动、通道被软件禁用、模块通道内部故障。
4. 解决办法：① 现场测试传感器，手动触发传感器（如按压限位开关），用万用表检测其输出信号（有源信号测电压，无源信号测通断），故障则维修或更换传感器；② 用万用表检测信号线缆通断，短路则排查线路破损点，断线则更换屏蔽线缆，确保屏蔽层单端接地；③ 重新紧固通道接线端子，采用压接端子避免导线松动，防止接触不良；④ 打开Control Builder软件，检查该通道是否被禁用，若禁用则重新启用并下载组态；⑤ 用标准信号源（如短接端子模拟干接点闭合）接入故障通道，若仍无信号则为模块通道故障，需返厂维修。
5. 故障3：通道采集信号频繁误报，HMI显示状态波动可能原因：现场电磁干扰过强、信号线缆屏蔽不良或未接地、输入信号阈值设置不当、模块滤波参数未优化。
6. 解决办法：① 检查模块安装位置，远离变频器、高压电缆等强干扰源，必要时为模块加装金属屏蔽罩；② 确认信号线缆为屏蔽双绞线，屏蔽层仅在控制室侧接地（接地电阻≤4Ω），避免两端接地形成环路；③ 通过Control Builder软件调整输入信号阈值，扩大高/低电平区分范围，减少临界值误判；④ 优化模块滤波参数，延长数字滤波时间常数（如从0.1ms调整至0.5ms），滤除高频干扰信号；⑤ 更换备用模块测试，若误报消失则为原模块抗干扰性能下降，需返厂校准。
7. 故障4：模块热插拔后无法正常工作可能原因：热插拔操作不当、模块组态参数丢失、模块固件版本与系统不匹配、模块硬件故障。
8. 解决办法：① 按照ABB操作手册重新执行热插拔，确保拔插时握持模块两侧手柄，避免触碰连接器；② 从控制系统导入备份的组态参数，重新下载至模块，恢复通道配置与工作模式；③ 核对模块固件版本与控制器固件版本，确保兼容，不兼容则通过软件升级模块固件；④ 更换备用模块进行热插拔测试，若正常工作则为原模块硬件故障，需返厂维修。
