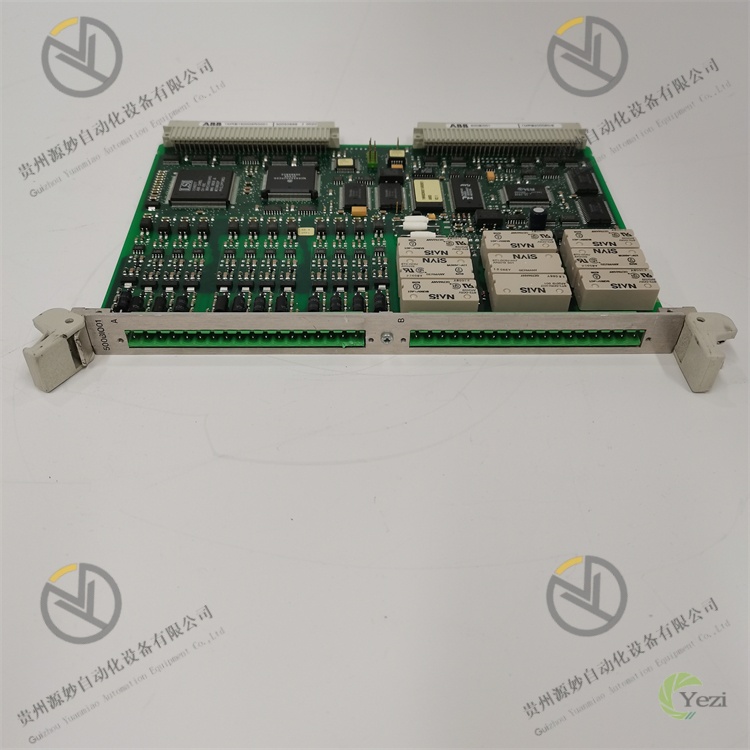

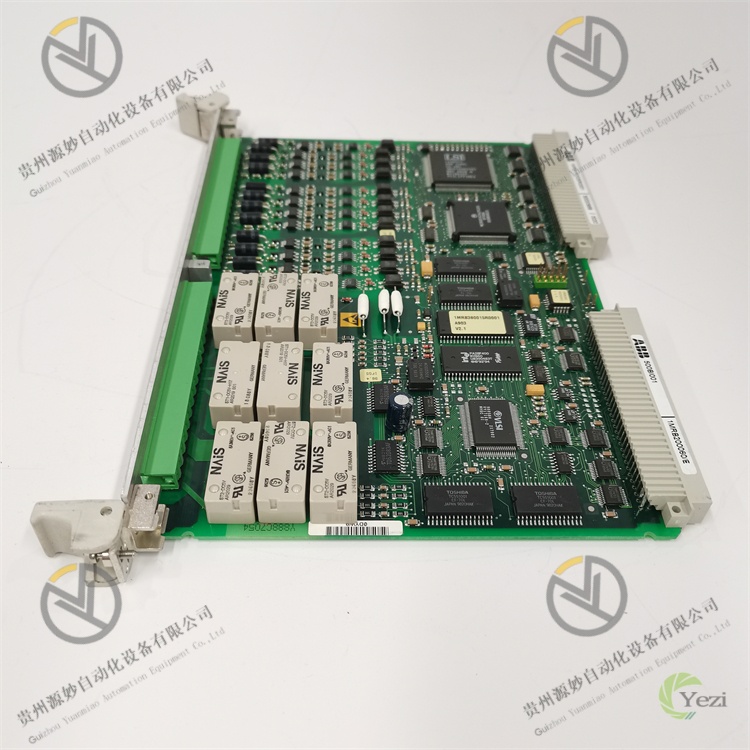

ABB 500BIO01 1MRB150005R0001 1MRB200060/E
一、产品概述
ABB 500BIO01（对应部件号：1MRB150005R0001、1MRB200060/E）是多功能I/O控制模块，核心功能聚焦工业现场数字量与模拟量信号的精准采集、信号转换及控制输出，专为工业自动化系统中的过程控制、设备联动及数据交互场景设计。该模块可无缝集成于ABB AC 500系列PLC系统，同时适配ACS380、ACS480等主流变频器及工业DCS系统，凭借灵活的信号适配能力与稳定的运行性能，广泛应用于石油化工、制造业生产线、电力系统、机器人控制等领域，为自动化控制系统提供可靠的信号链路支撑。
产品采用ABB工业级标准化硬件架构与紧凑型设计，融合强抗干扰技术与灵活的I/O配置特性，可与ABB AC 500系列CPU模块、电源模块及其他扩展模块协同工作，同时支持与第三方工业控制设备的跨系统集成，能适应恶劣工业环境下的24/7长期连续运行需求，是工业自动化系统中实现信号交互与精准控制的关键组件。
二、功能特点
1. 多功能I/O配置与灵活信号适配
具备丰富的I/O通道配置，支持数字量输入（DI）、数字量输出（DO）及模拟量输入（AI）多功能信号交互，具体包含多组可配置通道：可提供9路数字量输入、9路数字量输出，同时配备模拟量/数字量可选通道及1路模拟量输入通道，部分通道支持通过拨码开关灵活切换输入/输出类型，能精准适配不同类型传感器与执行器的连接需求，大幅提升场景适配灵活性。
2. 工业级强抗干扰与稳定运行保障
采用专业抗电磁干扰（EMI）设计与强化型电路布局，内置多级滤波与信号隔离电路，可有效抵御工业现场电磁辐射、电网波动、电压冲击等干扰，确保信号传输与运行的稳定性。选用工业级高寿命元器件，经过严苛的高低温循环、振动、湿度测试，能适应复杂工业环境的运行要求，平均无故障时间（MTBF）表现优异，满足工业现场长期连续运行需求，故障率低且使用寿命长。
3. 广泛兼容性与便捷集成能力
深度兼容ABB AC 500系列PLC系统，通过标准背板总线可实现与CPU模块及其他扩展模块的高速数据传输；同时适配ACS380、ACS480、ACH480等系列变频器，可直接安装于变频器模块插槽，实现与驱动系统的无缝对接。支持工业领域主流通信协议，可灵活对接分布式控制系统（DCS）及第三方PLC设备，无需大规模改造现有控制架构即可快速集成，显著降低系统升级与适配成本。
4. 便捷安装运维与人性化设计
采用紧凑型结构设计，占用安装空间小，支持35mm标准DIN导轨安装及变频器内置插槽安装两种方式，通过标准化卡槽与固定结构实现快速拆装，降低现场施工难度与时间成本。配备可插拔式端子排，采用弹簧夹接线方式替代传统螺丝固定，接线操作便捷且连接牢固；面板设有多组状态指示灯，实时反馈模块电源状态、各通道信号状态及故障信息，便于现场人员直观排查问题，大幅提升运维效率。
三、技术参数
类别 | 具体参数 |
|---|
产品型号/部件号 | 型号：500BIO01；部件号：1MRB150005R0001、1MRB200060/E |
制造商 | ABB |
产品类型 | 工业级多功能I/O控制模块（适配AC 500系列PLC及主流变频器） |
核心功能 | 数字量/模拟量信号采集、信号转换、控制输出、状态监测、故障诊断、高速数据交互 |
I/O通道配置 | 数字量输入（DI）：9路；数字量输出（DO）：9路；模拟量输入（AI）：1路；可选通道：1路（模拟量/数字量可切换）、1路（数字量输入/输出可切换），通过拨码开关（S1/S2）配置 |
信号特性 | 数字量输入类型：兼容NPN/PNP；模拟量输入范围：4-20mA/0-10V；输入响应时间：≤1ms；输出切换延迟：≤2ms；信号采集精度：≤±0.1%FSR |
通信接口 | 支持ABB AC 500标准背板总线；配备前端通信适配器安装接口；兼容Modbus等标准工业通信协议 |
电源参数 | 工作电压：24VDC±10%（典型值）；功耗：典型≤8W，最大≤12W；支持底板供电或变频器集成供电 |
环境适应性 | 工作温度：-20℃~+60℃；存储温度：-40℃~+85℃；相对湿度：5%-95%（无凝露）；抗振动：2g（10-500Hz）；抗电磁干扰：符合IEC 61000-4系列标准 |
物理参数 | 尺寸（W×H×D）：紧凑型设计（典型约85mm×70mm×110mm）；重量：约0.36kg；安装方式：35mm DIN导轨安装/变频器内置插槽安装；外壳：金属屏蔽封装；防护等级：IP20 |
兼容系统 | ABB AC 500系列PLC系统、ACS380/ACS480/ACH480系列变频器、主流工业DCS系统、第三方标准PLC设备 |
应用场景 | 石油化工过程控制、制造业生产线自动化、电力系统监控、机器人控制、楼宇自动化设备控制等工业自动化场景 |
四、工作原理
ABB 500BIO01（1MRB150005R0001/1MRB200060/E）的核心工作逻辑为“信号采集→信号处理→逻辑交互→控制输出→状态反馈”，具体流程如下：
- 信号采集：通过标准化可插拔端子接口连接工业现场各类传感器（温度、压力、限位开关等），根据通道配置类型同步采集数字量或模拟量原始信号，可选通道通过拨码开关预设信号类型，确保信号采集匹配性。
- 信号处理：模块内置信号调理单元，对采集的原始信号进行放大、滤波、隔离处理，高效去除工业现场干扰杂波；将模拟量信号转换为标准数字信号，数字量信号经电平转换后适配模块内部处理单元输入要求，确保信号的稳定性与可靠性。
- 逻辑交互：调理后的信号通过背板总线或通信接口传输至上位机（PLC/控制器），参与系统逻辑运算；同时接收上位机下发的控制指令，经内部处理单元解析后生成相应的输出控制信号。
- 控制输出：根据解析后的控制指令，通过数字量或模拟量输出通道向执行器、继电器、电磁阀等外部设备传输控制信号，执行相应的控制动作，实现工艺参数调控或设备联动；可选通道可根据实际需求灵活切换输出类型，适配不同负载特性。
- 状态反馈：模块实时监测自身运行状态（电源、通信）、各通道信号采集与输出状态，通过面板指示灯直观反馈运行信息；若检测到信号丢失、电源异常、通信中断等故障，立即触发本地报警并将故障信息反馈至上位机，为操作人员快速定位并处理问题提供精准依据。
五、操作指南
1. 安装步骤
安装环境
将模块安装于通风良好、无强电磁干扰的控制柜内或变频器指定插槽，避免靠近变频器功率单元、高压母线、大功率电机等强干扰源；环境温度严格控制在-20℃~+60℃，相对湿度保持在5%-95%（无凝露）；远离灰尘、油污、腐蚀性气体及潮湿区域，确保安装环境符合工业级设备运行要求，同时预留充足散热空间。
机械安装
根据应用场景选择安装方式：采用35mm标准DIN导轨安装时，选用适配螺丝固定模块，安装力矩控制在0.5~0.8N·m，确保安装牢固无松动，模块间预留≥3cm散热空间；安装于变频器插槽时，需先打开变频器前端盖板，将模块对准插槽平稳推入并锁紧，确保模块与变频器接触良好。安装前仔细检查模块外观无破损、端子无氧化变形，确认型号及部件号（500BIO01/1MRB150005R0001/1MRB200060/E）与安装要求一致，核对配套设备的兼容性。
接线操作
关闭控制柜总电源或变频器电源，严格按照接线图规范连接电源电缆、输入信号电缆与输出控制电缆：电源电缆需准确区分正负极，确保输入电压为24VDC±10%；输入电缆根据通道配置类型（数字量/模拟量）对应连接传感器信号输出端，模拟量信号优先选用屏蔽电缆；输出电缆连接执行元件，确保负载电流/电压在模块额定范围内。采用可插拔端子排进行接线，接线完成后将端子排牢固插入模块，避免松动；屏蔽电缆屏蔽层单端接地（接地电阻≤4Ω），增强抗干扰性能。根据现场需求通过拨码开关（S1/S2）配置可选通道的信号类型，确保与设备匹配。
2. 系统配置
参数初始化
接通电源，模块自动启动（启动时间≤10秒），通过ABB Control Builder Plus编程软件或上位机配置工具建立与模块的通信连接；根据现场设备需求，配置信号量程、采集频率、输出阈值、故障报警阈值等核心参数，确保与传感器、执行器参数精准匹配；对于变频器集成场景，需在变频器参数界面完成模块的关联配置，确保信号交互正常。
通信配置
若模块需接入PLC或DCS系统，配置总线地址、通信波特率、通信协议（如Modbus）等参数，确保与系统通信链路稳定；通过配置工具读取模块设备信息、通道状态及运行参数，验证通信有效性；若为分布式控制场景，需配置模块与其他节点的联动参数，确保跨节点数据交互正常。如需扩展通信功能，可在模块前端安装适配的通信适配器。
3. 运行与维护
日常操作
启动前再次检查模块电源、信号线路连接正常，无松动或短路隐患；接通电源后，观察面板状态指示灯，确认模块正常初始化，无故障报警提示。运行过程中，通过上位机或变频器监控界面实时监测模块采集的信号数据、输出状态及运行日志，定期查看故障记录，发现信号异常或设备故障时及时停机处理；禁止在运行中随意插拔模块、修改核心配置参数或调整拨码开关。
定期维护
- 每周：用干燥软布擦拭模块表面灰尘，检查端子排连接是否牢固，观察面板指示灯状态，排查潜在故障隐患。
- 每月：通过配置工具备份模块参数；测试输入/输出通道有效性，模拟传感器信号验证采集功能，测试输出通道驱动能力；检查电源电压稳定性，确保供电正常。
- 每年：由专业人员对模块进行全面检测，检查元器件有无老化、鼓包、氧化现象；校准信号采集与输出精度，确保性能符合要求；若模块存在故障隐患，及时联系ABB售后进行维修或更换。
注意事项
- 模块运行时禁止带电插拔电缆、端子排或打开外壳，避免静电击穿电子元件或触电危险；安装、维护及配置操作必须由专业人员完成，严格遵守电气安全规范。
- 长期停机时需断开模块电源，做好控制柜或变频器的防尘、防潮、防腐蚀措施；模块存储时需放入原包装，置于干燥阴凉环境（温度-40℃~+85℃），避免剧烈振动、碰撞及阳光直射。
- 更换模块时，需确保新模块型号及部件号与原模块完全一致，更换后重新导入备份参数，全面测试各功能正常后方可投入正式运行；更换过程中需严格按照停机操作规程执行，避免引发系统故障。
- 严禁擅自修改模块核心安全参数或随意调整拨码开关配置，如需调整需通过授权权限操作，并提前做好参数备份，防止系统失控。
4. 常见故障排查
故障现象 | 可能原因 | 排查方法 |
|---|
模块无电源，指示灯不亮 | 电源故障、电源接线错误、端子排松动、变频器供电异常 | 检查输入电源电压是否为24VDC±10%；核对电源正负极接线；重新插拔端子排确保牢固；检查变频器供电状态，更换备用电源测试 |
输入信号无采集/采集异常 | 传感器故障、接线错误、拨码开关配置错误、通道故障、信号量程配置错误 | 测试传感器输出信号是否正常；核对输入通道接线与信号类型匹配性；检查拨码开关配置是否正确；重新校准信号量程参数；更换备用通道测试 |
输出信号无输出/输出异常 | 执行元件故障、负载超出额定值、控制逻辑配置错误、输出通道故障 | 检查执行元件是否正常工作；核实负载电流/电压是否在模块额定范围内；核对控制逻辑与输出阈值参数；用万用表检测输出通道信号 |
通信中断，无法远程监控 | 通信参数配置错误、通信电缆损坏、总线故障、协议不匹配、通信适配器故障 | 重新核对通信地址、波特率、协议等参数；检查总线电缆连接与终端电阻；更换通信电缆测试；确认模块与上位机协议一致性；检查通信适配器安装与运行状态 |
模块频繁报警/误动作 | 电磁干扰、电源波动、报警阈值配置不当、拨码开关接触不良、元器件老化 | 加强信号电缆屏蔽与接地；检查电源电压稳定性，增设电源滤波装置；调整报警阈值参数；检查拨码开关状态，必要时重新插拔清洁；检测元器件状态，老化严重时更换模块 |
端子排发热/接触不良 | 接线虚接、负载过大、环境潮湿、端子氧化 | 重新插拔端子排并检查接线，确保牢固；核实负载是否超出额定值；改善安装环境防潮措施；清理端子氧化层，必要时更换端子排 |
