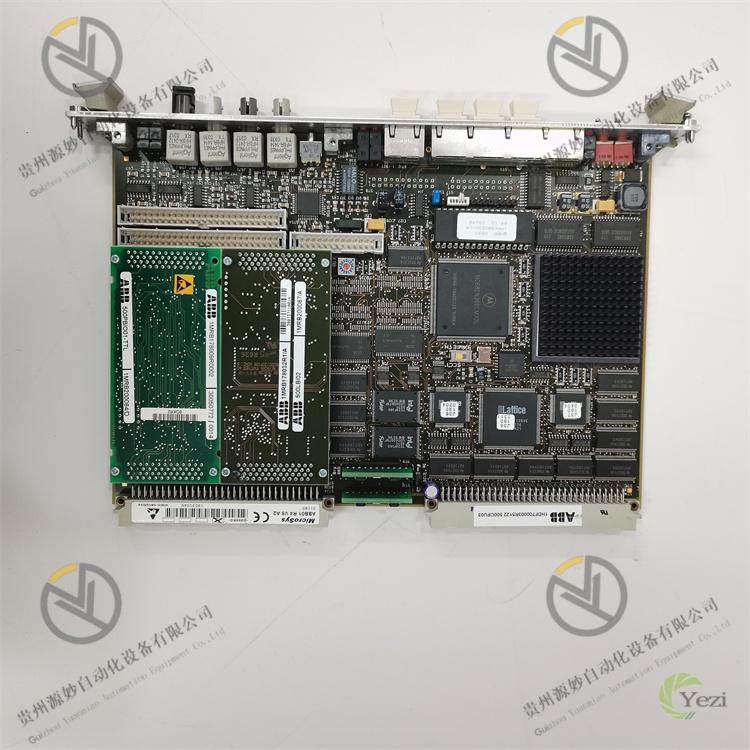

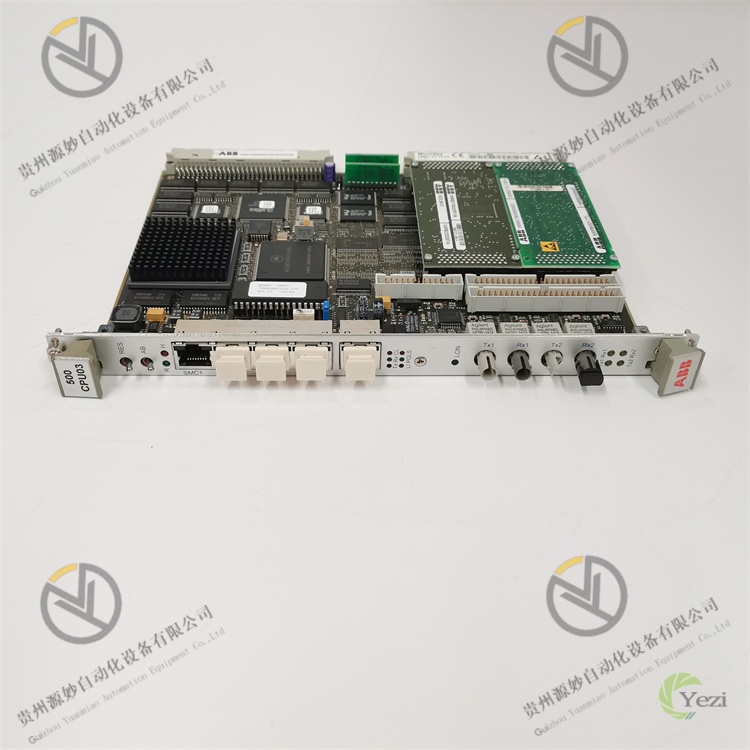

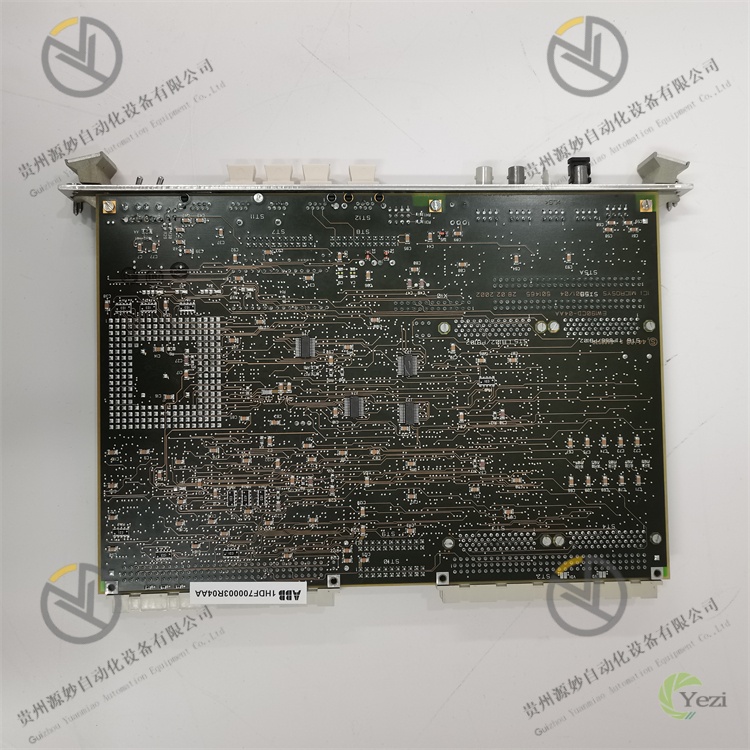

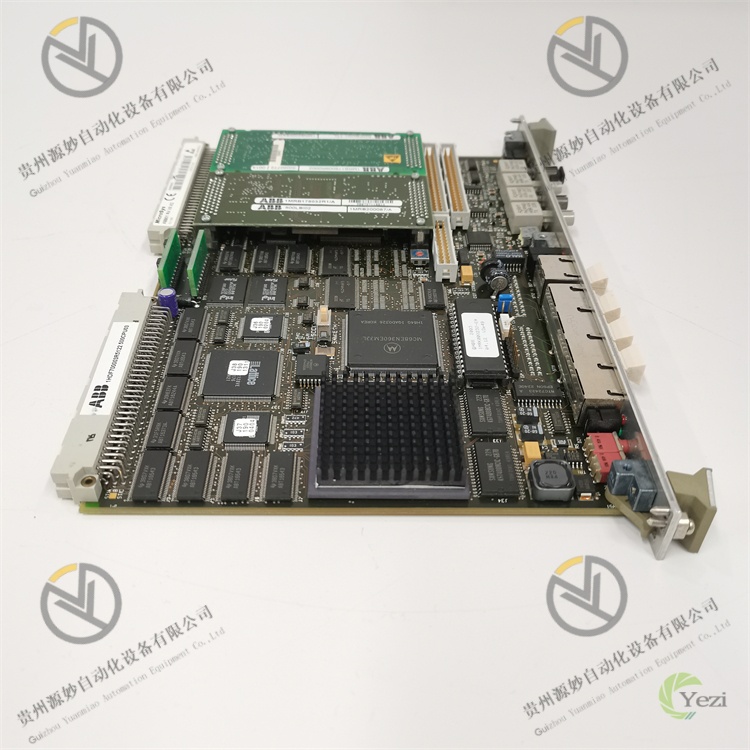

ABB 500CPU03 1HDF700003R5122 核心控制器技术手册
一、产品概述
ABB 500CPU03 1HDF700003R5122 是一款AC500-eCo系列的高性能可编程逻辑控制器（PLC）核心单元，核心定位为中小型工业自动化系统的控制中枢，主要承担控制逻辑运算、系统资源调度、多设备协同管控、数据交互中转及全系统运行状态监控等关键任务。依托ABB在工业控制领域的成熟技术积淀，该产品采用紧凑化集成设计，将高性能运算单元、多协议通讯模块与灵活扩展接口融为一体，可实现与ABB全系列I/O模块、智能传感器、执行机构、上位监控系统的无缝对接，为电力系统、石油化工、制造业、水处理等多领域的自动化场景提供高可靠性、高性价比的控制解决方案，保障生产过程的精准协同与高效运转。
产品严格遵循工业级设计标准，具备优异的环境适应性与抗干扰能力，可在多尘、温湿度波动、强电磁辐射等恶劣工业环境中24小时连续稳定运行。其紧凑的模块化结构适配小型工业控制柜安装需求，便于系统快速集成、后期扩容与维护更换，广泛应用于变电站自动化、炼油厂过程控制、生产线自动化、水处理厂监测管控等核心场景，是构建中小型工业自动化系统的核心中枢组件，兼具成本效益与可靠控制性能。
二、功能特点
1. 高性能运算处理，控制响应迅速
搭载高性能32位核心运算单元，具备高效的逻辑运算与数据处理能力，可快速响应复杂控制需求。配备大容量程序内存与数据内存，能稳定存储并运行复杂控制程序，支持位、字、浮点等多种运算类型，运算速度快、延迟低，可精准处理多通道输入信号并生成实时控制指令，保障工业生产过程的精准调控与高效响应。
2. 多协议集成通讯，数据交互高效
内置丰富的标准化通讯接口与多协议兼容模块，全面支持Modbus TCP/RTU、PROFINET、EtherCAT、Ethernet/IP、CANopen、IEC 61850等主流工业通讯协议，同时兼容MQTT、OPC UA（Client & Server）、IEC 60870、DNP3、KNX、BACnet等多种拓展协议。可实现与上位监控系统、分布式I/O模块、智能仪表等设备的高速稳定数据交互，无需额外配置通讯模块，大幅简化系统接线与集成复杂度，提升数据传输效率与系统协同能力。
3. 灵活扩展架构，适配场景广泛
采用模块化可扩展设计，支持通过本地I/O扩展接口与多种功能选项板进行灵活扩容，可根据不同应用场景的需求，精准匹配数字量、模拟量等各类I/O模块，轻松实现控制规模的拓展。适配电力系统的变电站自动化、石油化工的炼油厂过程控制、制造业的生产线自动化、水处理厂的过程监测与控制等多领域场景，无需针对特定场景定制开发，大幅提升系统应用的灵活性与通用性。
4. 紧凑集成设计，安装运维便捷
采用空间优化的紧凑化设计，体积小巧，可轻松嵌入小型工业控制柜，尤其适用于安装空间有限的场景。内置以太网与串行通讯端口，无需额外外接通讯模块，节省安装空间与采购成本；配备清晰的状态指示灯与便捷的调试接口，便于现场技术人员快速完成设备调试、运行状态监测与故障排查；支持在线程序下载与固件升级，无需拆卸设备即可完成维护操作，大幅降低运维难度与时间成本。
5. 工业级可靠防护，运行稳定安全
采用工业级高强度阻燃外壳设计，具备出色的防尘、防冲击性能，可有效抵御工业现场灰尘侵蚀与轻微机械碰撞，避免内部电路损坏。严格遵循工业电磁兼容标准，内置EMI滤波电路与多层屏蔽防护层，能有效抵御变频器、高压设备等产生的强电磁干扰，确保控制逻辑运算与数据传输的稳定性。同时具备完善的电源保护功能，可有效防范过压、欠压、反接等电源故障，保障设备自身及整个控制系统的运行安全。
6. 全系统状态监控，故障预警及时
具备全面的系统状态监测与智能故障诊断功能，可实时监测自身运算单元状态、内存使用情况、通讯链路连接状态、电源运行状态及扩展模块工作状态。当检测到程序运行异常、通讯中断、内存溢出、电源故障、扩展模块异常等问题时，立即触发多级故障告警机制，通过状态指示灯精准反馈故障类型，同时自动记录故障日志（含故障类型、发生时间、相关参数数据），并可将故障信号实时上传至上位控制系统，为运维人员快速定位与处理故障提供精准依据，大幅降低系统停机时间与运维成本。
三、技术参数
类别 | 具体参数 |
|---|
产品型号/制造商 | 型号：500CPU03；部件号：1HDF700003R5122；制造商：ABB；产品系列：AC500-eCo系列PLC核心控制器 |
产品类型 | 工业级可编程逻辑控制器核心单元（中小型自动化系统控制中枢） |
电源参数 | 供电电压：24VDC（额定值）；适配电压范围：24VDC±15%；电源保护：过压保护、欠压保护、反接保护、短路保护 |
运算与存储参数 | 核心类型：32位高性能处理器；程序内存：≥512KB；数据内存：≥256KB；运算速度：位运算≤0.07ms/条，字运算≤0.07ms/条，浮点运算≤1.6ms/条 |
通讯参数 | 支持协议：Modbus TCP/RTU、PROFINET、EtherCAT、Ethernet/IP、CANopen、IEC 61850、MQTT、OPC UA（Client & Server）、IEC 60870、DNP3、KNX、BACnet；通讯接口：2个以太网端口（RJ45）、2个COM口（RS232/RS485可配置），COM口集成CS31主站功能；数据传输速率：以太网最高100Mbps，RS485最高115200bps |
扩展能力 | 支持本地I/O模块扩展，兼容AC500-eCo系列全类型数字量、模拟量I/O模块；支持功能选项板扩展（如专用通讯模块、存储扩展模块） |
环境适应性 | 工作温度：-20℃~+60℃；存储温度：-40℃~+85℃；相对湿度：5%~95%（无凝露）；抗振动：10~500Hz，2G峰值加速度（3轴）；抗冲击：50G峰值加速度（11ms持续时间） |
电磁兼容与防护 | 防护等级：IP20（模块本体）；EMC标准：符合EN 61000系列工业电磁兼容相关标准；抗干扰性能：±2kV ESD接触放电、±8kV ESD空气放电；内置EMI滤波器与多层屏蔽防护层 |
物理参数 | 安装方式：标准DIN导轨式安装；外形尺寸：紧凑化设计，具体以实物为准；净重量：约0.3kg（具体以实物为准）；外壳材质：工业级高强度阻燃塑料 |
兼容设备与应用 | 兼容设备：ABB AC500-eCo系列I/O模块、智能传感器、执行机构、上位监控系统及主流品牌工业控制设备；应用场景：电力系统（变电站自动化）、石油化工（炼油厂过程控制）、制造业（生产线自动化）、水处理（水处理厂过程监测与控制）等中小型工业自动化场景 |
四、工作原理
ABB 500CPU03 1HDF700003R5122核心控制器的核心工作逻辑为“信号采集→逻辑运算→指令输出→数据交互→状态监测与故障反馈”，通过与工业自动化系统中I/O模块、传感器、执行机构等核心组件的协同配合，完成全流程的工业控制任务，具体工作流程如下：
- 信号采集：控制器通过扩展I/O模块实时接入工业现场的传感器、变送器等设备信号，包括温度、压力、流量、液位等模拟量信号及设备启停状态、限位开关等数字量信号，经内部信号处理单元完成信号的初步校验与转换，为后续逻辑运算提供原始数据。
- 逻辑运算：核心运算单元根据用户预设的控制程序（如梯形图、功能块图、结构化文本等），对采集到的现场信号进行实时分析与逻辑运算，精准判断现场设备运行状态是否符合控制要求，同时结合上位系统下发的控制指令，生成针对性的控制策略与执行指令。
- 指令输出：运算生成的控制指令经输出驱动电路处理后，通过扩展I/O模块精准传输至执行机构（如接触器、电磁阀、变频器、伺服驱动器等），驱动执行机构完成相应的动作（如设备启停、转速调节、压力控制、故障停机等），实现对工业设备或生产过程的精准调控。
- 数据交互：控制器通过内置多协议通讯模块，实时与上位监控系统进行数据交互，将现场采集的设备状态数据、生产过程参数、故障信息等上传至上位系统，同时接收上位系统下发的控制指令、参数配置指令等，实现对控制系统的远程监控与集中管理；此外，通过内部通讯总线与各扩展模块进行数据交互，完成系统资源的统一调度与协同工作。
- 状态监测与故障反馈：控制器在运行过程中，实时监测自身运算状态、内存使用情况、电源电压、通讯链路连接状态及扩展模块工作状态。通过内置的智能故障诊断算法，精准识别程序异常、通讯中断、内存溢出、电源故障、模块故障等工况，一旦检测到故障，立即触发告警机制，通过状态指示灯直观反馈故障信息，自动记录故障日志并上传至上位控制系统；若故障较为严重，将自动执行安全保护逻辑，切断关键输出链路，避免故障扩散，保障整个控制系统的安全稳定运行。
五、操作指南
1. 安装步骤
安装环境要求
选择无剧烈振动、冲击，远离高温热源（如加热器、锅炉、蒸汽管道）、强电磁干扰源（如变频器、高压母线、电焊机）及腐蚀性气体、液体的安装位置；环境温度需控制在-20℃~+60℃，相对湿度保持在5%~95%（无凝露），避免阳光直射与雨水淋溅；安装面需平整牢固，确保模块安装后稳定无松动，同时预留足够的通风空间（模块周边至少预留5mm间距）与操作空间，便于后期接线、调试与维护。
机械安装操作
采用标准DIN导轨式安装：首先清理工业控制柜内的标准DIN导轨，确保导轨无杂物、无变形、无锈蚀；将控制器对准导轨卡槽，沿导轨方向平稳推入，直至模块两侧的卡扣与导轨完全卡合，轻轻晃动模块确认安装牢固、无松动。安装过程中需轻拿轻放，避免碰撞模块的接口、指示灯及外壳，防止造成物理损伤；多个模块并排安装时，需保持至少5mm的间距，保障通风散热效果，避免模块间热量积聚影响运行稳定性。
接线操作规范
安装、接线操作必须由具备专业资质的工业电气技术人员完成，严格遵守工业电气安全规范，操作前务必断开系统总电源，并悬挂“禁止合闸”标识，防止触电或设备损坏。按照产品接线端子图规范连接电源、通讯及扩展模块电缆：电源电缆接入控制器电源端子，确认供电电压为24VDC，准确区分正负极，避免接反损坏内部电路；通讯电缆根据接口类型（以太网、RS232/RS485）对应接入相应的通讯端子，选用适配规格的屏蔽电缆，增强抗干扰能力，电缆屏蔽层需规范接地；扩展模块通过专用总线电缆与控制器扩展接口连接，确保连接可靠牢固。所有接线完成后，仔细核对线路连接的正确性，确保无短路、虚接、错接等情况，方可接通电源。
2. 配置与调试
程序编写与参数配置
使用ABB专用编程软件（如Control Builder Plus）进行控制程序的编写、编译与下载。根据工业自动化系统的实际需求，采用梯形图、功能块图或结构化文本等方式编写控制逻辑程序；同时配置系统参数，包括通讯参数（协议类型、速率、地址码）、I/O模块参数（通道类型、量程范围）、故障告警阈值、扩展模块地址分配等。配置前需明确现场设备的控制要求与信号特性，确保程序逻辑与参数配置符合现场实际工况。程序编写完成后进行语法校验与模拟调试，确认无逻辑错误后，通过以太网或串行通讯接口将程序下载至控制器。
调试与功能验证
接通控制器电源，观察状态指示灯，确认控制器正常启动（电源指示灯常亮，故障指示灯熄灭，通讯指示灯正常闪烁）；通过编程软件连接控制器，监控程序运行状态，验证逻辑运算的准确性；模拟现场传感器信号输入，检查控制器对信号的采集与处理是否正常，输出指令能否精准传输至执行机构；验证控制器与上位监控系统的通讯链路，确保现场数据、故障信息能正常上传，上位指令能准确下发；模拟故障工况（如通讯中断、电源电压异常、扩展模块故障），验证控制器故障诊断功能是否正常，能否准确触发告警并执行安全保护逻辑。调试过程中需做好数据记录，对不符合要求的程序或参数及时调整，直至所有功能均满足设计要求。
3. 常见故障排查
故障现象 | 可能原因 | 排查方法 |
|---|
上电无响应，电源指示灯不亮 | 电源供电故障、电源接线错误/虚接、电源端子氧化、内部电源单元损坏 | 检查电源是否正常输出24VDC；核对电源接线正负极，重新紧固端子螺丝；用无水酒精清理电源端子氧化层；更换备用电源测试，若仍无响应，联系官方售后检修内部电源单元 |
程序无法下载或运行异常 | 通讯链路中断、编程软件与控制器版本不兼容、程序存在逻辑错误、内存溢出 | 检查通讯电缆连接状态，重新插拔并紧固；确认编程软件版本与控制器兼容；排查程序逻辑错误，修正后重新编译下载；清理控制器内存，删除无用程序或数据，释放内存空间 |
故障指示灯常亮，触发告警 | 电源电压异常、扩展模块故障、通讯中断、程序运行异常、内部电路故障 | 检查电源电压是否在24VDC±15%适配范围内；断开扩展模块，逐一排查故障模块；检查通讯链路，重新建立通信连接；重启控制器，重新下载程序验证运行状态；若上述排查无问题，联系售后检修控制器内部电路 |
与上位系统或扩展模块通讯中断 | 通讯电缆损坏/虚接、通讯参数配置错误、协议不匹配、接口松动、强电磁干扰 | 检查通讯电缆完整性，重新插拔并紧固电缆；核对通讯参数（协议类型、速率、地址码等），修正参数偏差；检查通讯接口连接状态，确保接口牢固无松动；排查周边强电磁干扰源，采取屏蔽防护措施；更换备用通讯接口测试，若仍异常，联系售后检修控制器通讯单元 |
