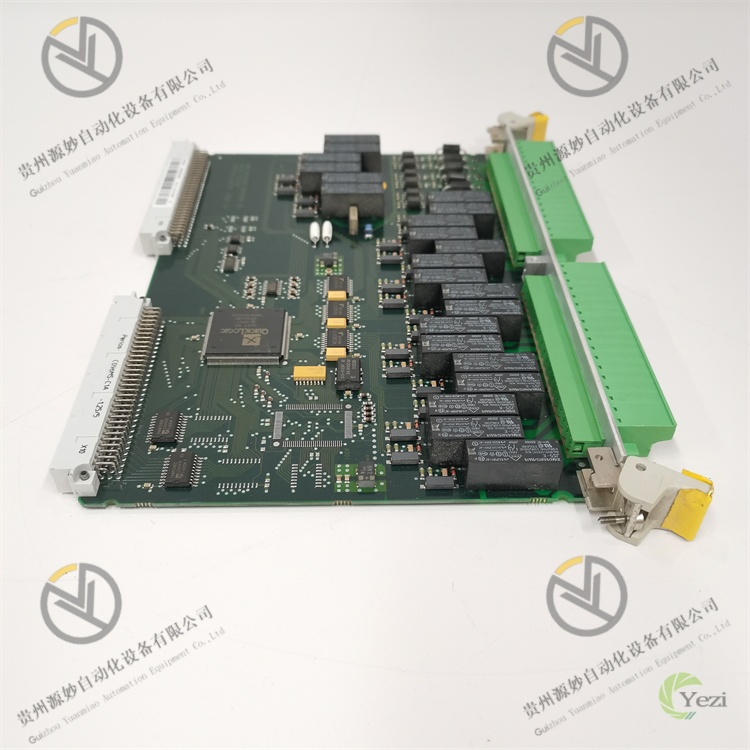

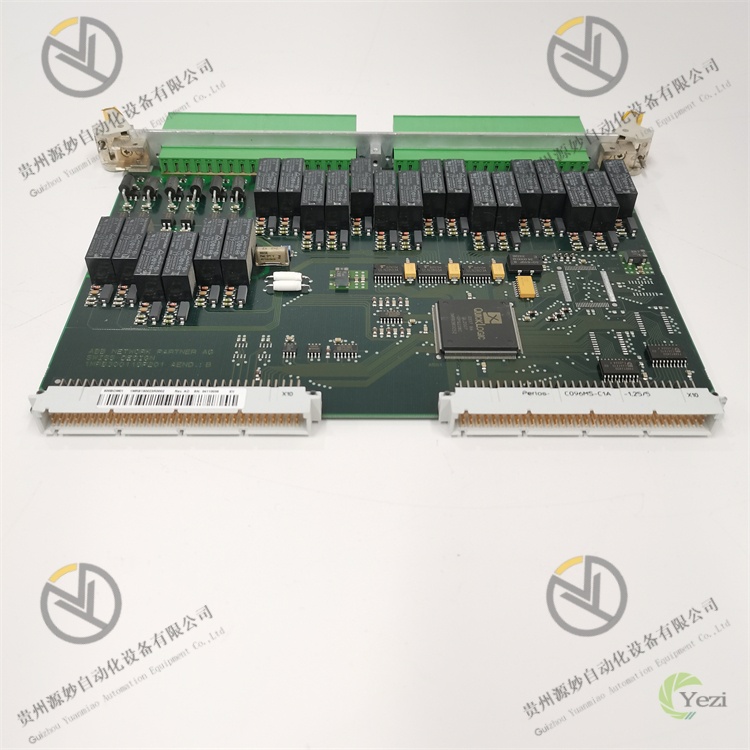

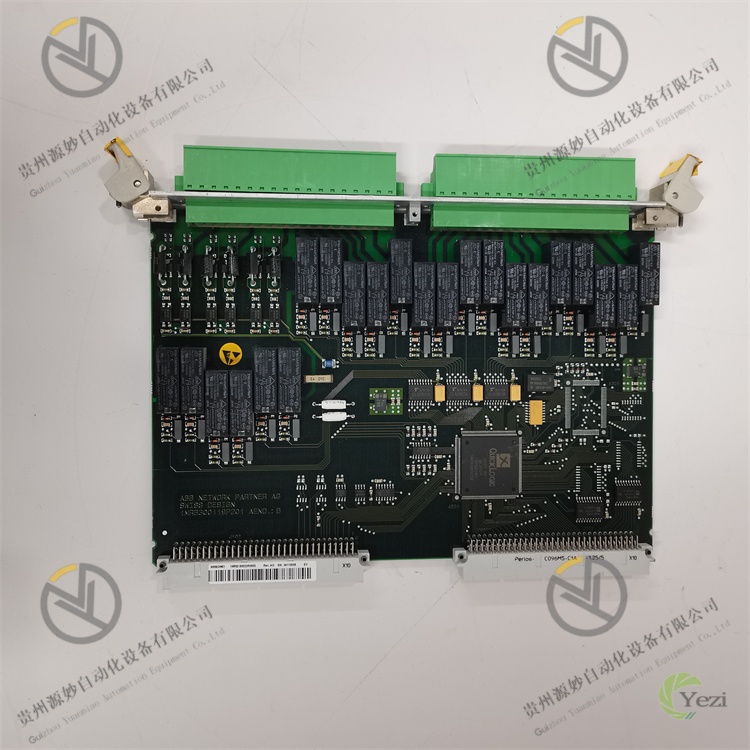

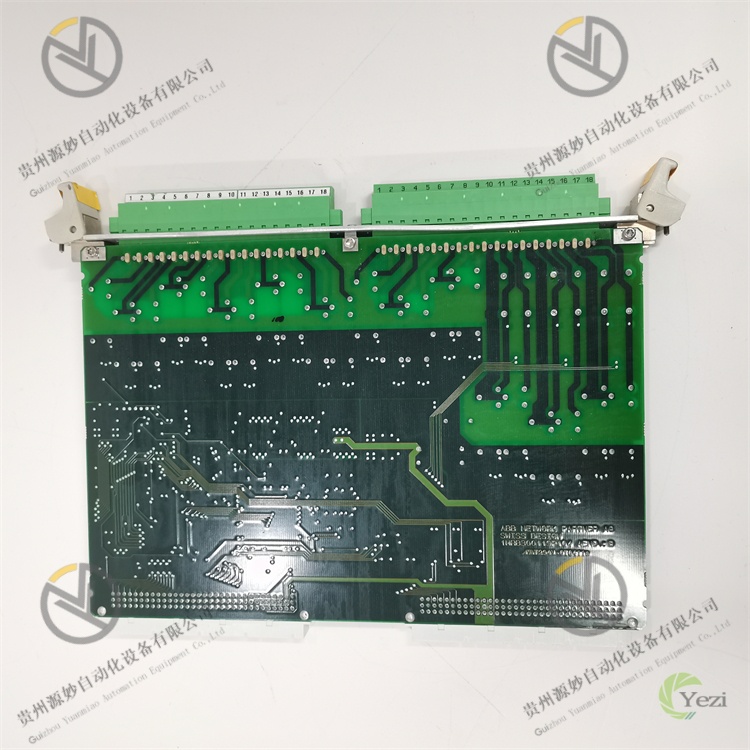

ABB 500BOM01 1MRB150023R0002
一、产品概述
ABB 500BOM01 1MRB150023R0002 是一款总线接口模块，核心定位为控制系统与工业总线网络、现场设备间的总线适配与接口扩展枢纽，主要承担工业总线协议解析、总线与设备接口适配、接口数量扩展、总线数据中转及跨总线链路协同等关键任务。依托ABB成熟的工业总线技术，该产品可实现ABB AC500系列PLC等核心控制器与多种工业总线网络（如PROFIBUS、Modbus总线、工业以太网总线）及异构现场设备的无缝对接，有效解决工业场景中总线协议不兼容、接口数量不足、总线延伸距离受限等适配难题，为制造业、能源管理、过程控制、基础设施自动化等多领域提供稳定、高效的总线接口解决方案，保障自动化系统的总线通信顺畅与整体协同运转。
产品采用工业级高可靠性设计，具备优异的抗电磁干扰能力与宽温适应特性，可在多尘、温湿度波动、强电磁辐射等恶劣工业环境中长时间连续稳定运行。其紧凑的模块化结构适配工业控制柜标准DIN导轨安装需求，便于系统快速集成、后期扩容与维护更换，广泛应用于通用工业（生产线、机床、包装设备）、流体控制（风机、水泵、压缩机）、重载行业（矿山、冶金、水泥）及专项场景（水处理、变电站自动化、隧道机电系统）等自动化系统，是构建灵活、可扩展工业总线网络的关键核心组件。
二、功能特点
1. 多总线协议兼容，无缝总线适配
内置多总线协议解析与适配单元，全面支持PROFIBUS-DP、Modbus RTU/TCP、Ethernet/IP等主流工业总线协议，可实现不同总线网络与核心控制器、现场设备间的协议互通。无需额外配置专用总线转换模块，即可完成异构总线链路的对接，有效打破工业总线网络的“协议壁垒”，保障总线数据传输的准确性与及时性，提升系统总线架构的兼容性与灵活性。
2. 总线接口扩展，扩容灵活便捷
采用模块化总线接口扩展设计，可通过自身扩展端口实现核心控制器总线接口数量的扩容延伸，解决控制器总线接口资源不足的问题。支持多模块级联扩展，能根据系统实际需求灵活增减总线接口数量与类型，适配不同规模自动化系统的总线网络配置需求；后期系统扩容无需对原有总线链路进行大幅改造，降低扩容成本与运维难度。
3. 总线数据中转与优化，传输稳定高效
具备高效的总线数据中转功能，可实时转发总线网络与现场设备间的控制指令、状态参数、故障信息等关键数据，数据传输延迟低、响应迅速。内置总线数据优化单元，通过数据缓存、优先级排序等机制，避免总线数据拥堵，提升总线传输效率；同时配备EMI滤波电路与信号增强单元，过滤现场电磁干扰，增强总线信号强度，有效延伸总线传输距离，满足大型工业场景中设备分散布置的总线通信需求。
4. 工业级可靠防护，环境适应性强
采用工业级高强度阻燃外壳设计，具备出色的防尘、防冲击性能，可有效抵御工业现场灰尘侵蚀与轻微机械碰撞，避免内部电路损坏。产品支持宽温工作范围，能在-20℃~+70℃的高低温极端环境中稳定运行，适配不同地域、不同气候条件下的工业场景；同时严格遵循工业电磁兼容标准，内置多层屏蔽防护层与浪涌保护单元，能有效抵御变频器、高压设备等产生的强电磁干扰，防范静电、浪涌等电压冲击对模块及总线网络的损坏，确保总线通信的稳定性与连续性。
5. 全链路状态监测，故障预警及时
具备全面的总线链路状态监测与智能故障诊断功能，可实时监测模块自身电源状态、总线连接状态、数据传输状态、协议交互状态及与控制器的通信状态。当检测到总线中断、接口松动、数据传输错误、协议不匹配、电源故障等问题时，立即触发多级故障告警机制，通过状态指示灯精准反馈故障类型，同时自动记录故障日志（含故障类型、发生时间、相关总线参数），并可将故障信号实时上传至上位控制系统，为运维人员快速定位与处理故障提供精准依据，大幅降低系统停机时间与运维成本。
6. 便捷安装运维，集成效率高
采用标准化DIN导轨式安装设计，体积紧凑，可轻松嵌入工业控制柜，节省安装空间；配备清晰的总线接口标识、接线端子与状态指示灯，便于现场技术人员快速完成接线、设备调试与运行状态巡检。支持在线参数配置与固件升级，无需拆卸模块即可完成维护操作；具备自诊断与故障定位功能，可快速排查总线链路与设备连接问题，大幅降低运维难度与时间成本。
三、技术参数
类别 | 具体参数 |
|---|
产品型号/制造商 | 型号：500BOM01；部件号：1MRB150023R0002；制造商：ABB；产品类型：工业级总线接口模块 |
电源参数 | 供电电压：24VDC（额定值）；适配电压范围：24VDC±15%；工作电流：≤40mA（额定负载下）；电源保护：过压保护、欠压保护、反接保护、短路保护 |
总线与接口参数 | 支持总线协议：PROFIBUS-DP、Modbus RTU/TCP、Ethernet/IP；核心接口类型：1路PROFIBUS-DP接口、2路以太网接口（RJ45）、2路RS-485接口（Modbus专用）；总线数据传输速率：PROFIBUS-DP最高12Mbps，以太网最高100Mbps，RS-485最高115200bps；总线传输距离：PROFIBUS-DP接口最大传输距离1200m（9.6Kbps），以太网接口最大传输距离100m，RS-485接口最大传输距离1200m |
扩展能力 | 支持多模块级联扩展，最大级联数量≤8台；可扩展接口类型：兼容同系列总线接口扩展单元、数字量/模拟量接口扩展单元 |
环境适应性 | 工作温度：-20℃~+70℃；存储温度：-40℃~+85℃；相对湿度：5%~95%（无凝露）；抗振动：10~500Hz，2G峰值加速度（3轴）；抗冲击：50G峰值加速度（11ms持续时间） |
电磁兼容与防护 | EMC标准：符合EN 61000系列工业电磁兼容相关标准；抗干扰性能：±2kV ESD接触放电、±8kV ESD空气放电；内置EMI滤波器、浪涌保护单元与多层屏蔽防护层 |
物理参数 | 安装方式：标准DIN导轨式安装；外形尺寸：115mm×80mm×40mm（具体以实物为准）；净重量：约0.25kg（具体以实物为准）；外壳材质：工业级高强度阻燃塑料 |
兼容设备与应用 | 兼容设备：ABB AC500系列PLC、各类工业总线设备、智能传感器、执行机构、变频器、智能仪表及主流品牌工业控制设备；应用场景：制造业生产线、机床设备、流体控制系统、矿山冶金设备、水处理系统、变电站自动化、隧道机电自动化等工业自动化场景 |
四、工作原理
ABB 500BOM01 1MRB150023R0002总线接口模块的核心工作逻辑为“总线协议识别→接口适配匹配→数据中转优化→状态监测反馈→故障告警隔离”，通过与工业自动化系统中核心控制器、总线网络、现场设备的协同配合，完成总线接口适配与数据中转任务，具体工作流程如下：
- 总线协议识别：模块通过内置的多总线协议解析单元，实时接入核心控制系统（如ABB AC500系列PLC）与工业总线网络，自动识别接入总线的协议类型、传输速率等关键参数，完成总线协议的初始化匹配，确保模块与总线网络的兼容对接。
- 接口适配匹配：针对不同现场设备的接口类型与信号制式，模块通过内置接口适配单元，完成总线接口与设备接口的类型适配、信号转换，实现总线网络与传感器、执行机构、智能仪表等现场设备的无缝连接，解决接口异构导致的连接难题。
- 数据中转优化：模块接收核心控制器下发的控制指令，经协议解析与格式转换后，通过总线网络精准转发至目标现场设备；同时采集现场设备的状态参数、故障信息等数据，经数据优化处理（过滤杂波、优先级排序）后，通过总线链路回传至核心控制器，实现总线数据的双向中转。对于长距离总线传输场景，通过信号增强单元提升信号强度，保障数据传输的可靠性；多模块级联时，通过级联端口实现总线接口的扩容与数据的协同转发。
- 状态监测反馈：模块在运行过程中，实时监测自身电源运行状态、总线连接状态、数据传输质量（丢包率、误码率）、协议交互状态及与控制器的通信状态，构建全链路状态监测网络，全方位掌握总线接口适配与数据传输的运行情况。
- 故障告警隔离：当检测到总线中断、接口松动、数据传输错误、协议不匹配、电源故障、数据超阈值等故障工况时，立即触发告警机制，通过状态指示灯直观反馈故障类型，自动记录故障日志（含故障类型、发生时间、相关总线参数）并上传至上位控制系统；同时可根据预设策略执行故障隔离措施，切断故障总线链路，避免故障扩散影响整个总线网络运行，为运维人员快速定位与处理故障提供精准依据。
五、操作指南
1. 安装步骤
安装环境要求
选择无剧烈振动、冲击，远离高温热源（如加热器、锅炉、蒸汽管道）、强电磁干扰源（如变频器、高压母线、电焊机）及腐蚀性气体、液体的安装位置；环境温度需控制在-20℃~+70℃，相对湿度保持在5%~95%（无凝露），避免阳光直射与雨水淋溅；安装面需平整牢固，确保模块安装后稳定无松动，同时预留足够的通风空间（模块周边至少预留5mm间距）与操作空间，便于后期接线、调试与维护。
机械安装操作
采用标准DIN导轨式安装：首先清理工业控制柜内的标准DIN导轨，确保导轨无杂物、无变形、无锈蚀；将模块对准导轨卡槽，沿导轨方向平稳推入，直至模块两侧的卡扣与导轨完全卡合，轻轻晃动模块确认安装牢固、无松动。安装过程中需轻拿轻放，避免碰撞模块的接口、指示灯及外壳，防止造成物理损伤；多个模块并排或级联安装时，需保持至少5mm的间距，保障通风散热效果，避免模块间热量积聚影响运行稳定性。
接线操作规范
安装、接线操作必须由具备专业资质的工业电气技术人员完成，严格遵守工业电气安全规范，操作前务必断开系统总电源，并悬挂“禁止合闸”标识，防止触电或设备损坏。按照产品接线端子图与接口标识规范连接电源、总线及设备电缆：电源电缆接入模块电源端子，确认供电电压为24VDC，准确区分正负极，避免接反损坏内部电路；根据总线类型与设备接口类型，将总线电缆对应接入PROFIBUS-DP、以太网或RS-485接口，选用适配规格的屏蔽总线电缆，增强抗干扰能力，电缆屏蔽层需规范接地；级联扩展时，通过专用级联电缆连接各模块的级联端口，确保连接可靠牢固。所有接线完成后，仔细核对线路连接的正确性，确保无短路、虚接、错接等情况，方可接通电源。
2. 配置与调试
参数配置
根据工业自动化系统的实际总线适配需求，通过上位监控系统或ABB专用配置软件对模块的总线参数进行精准配置，主要包括：总线协议类型、传输速率、总线地址码、接口类型定义、级联扩展参数、数据转发规则、故障告警阈值等。配置前需明确核心控制器的总线参数、总线网络的通信要求及现场设备的接口参数，确保模块配置参数与相关设备、总线网络参数一致，避免因参数设置不当导致总线适配故障或数据传输异常。配置完成后，务必备份参数文件，便于后期维护、参数恢复或系统扩容时使用。
调试与功能验证
接通模块电源，观察状态指示灯，确认模块正常启动（电源指示灯常亮，故障指示灯熄灭，各总线接口状态灯正常）；通过配置软件连接模块，验证模块与核心控制器、总线网络、现场设备的连接状态，确保设备接入正常；发送测试控制指令或模拟现场设备数据，验证模块的总线协议解析、接口适配与数据中转功能，检查数据传输的准确性与实时性；模拟故障场景（如断开总线电缆、接口松动、输入信号异常、电源电压波动），验证模块的故障告警功能、故障日志记录功能及故障隔离功能是否正常生效，确保故障信息反馈准确、故障处理及时可靠。调试过程中需做好数据记录，对不符合要求的参数及时调整，直至所有功能均满足设计要求。
3. 常见故障排查
故障现象 | 可能原因 | 排查方法 |
|---|
上电无响应，电源指示灯不亮 | 电源供电故障、电源接线错误/虚接、电源端子氧化、内部电源单元损坏 | 检查电源是否正常输出24VDC；核对电源接线正负极，重新紧固端子螺丝；用无水酒精清理电源端子氧化层；更换备用电源测试，若仍无响应，联系官方售后检修内部电源单元 |
总线通信中断，数据无法传输 | 总线电缆损坏/虚接、总线参数配置错误、协议不匹配、总线地址码冲突、强电磁干扰 | 检查总线电缆完整性，重新插拔并紧固电缆；核对模块总线参数配置（速率、协议、地址码），修正参数偏差；确认总线协议与控制器、现场设备一致，避免协议不匹配；检查总线网络中各设备地址码，排除地址冲突；排查周边强电磁干扰源，采取屏蔽防护措施；更换备用总线接口测试，若仍异常，联系售后检修模块 |
故障指示灯常亮，触发告警 | 总线数据错误、接口松动、电源电压异常、模块内部电路故障、级联扩展异常 | 通过上位系统查看故障日志，明确故障类型；检查总线数据传输质量，排查数据错误原因；检查各接口与级联端口连接状态，重新紧固连接；检查电源电压是否在24VDC±15%适配范围内；若上述排查无问题，联系售后检修模块内部电路 |
级联扩展失败，多模块无法协同 | 级联电缆损坏/虚接、级联参数配置错误、模块地址码冲突、部分模块故障 | 检查级联电缆完整性，重新插拔并紧固电缆；核对模块级联参数配置，修正参数偏差；检查各级联模块的地址码设置，避免地址冲突；断开部分模块，逐一测试单模块及分段级联状态，定位故障模块 |
