ABB 5SHY3545L0021
型号：5SHY3545L0021
品牌：ABB
产品归属：HiPak 压接式大功率非对称 IGCT 功率半导体器件，属于 5SHY3545 系列高压大容量集成门极换流晶闸管，常配套集成门极驱动板组成完整功率开关单元，作为中高压变流器核心功率器件，实现大功率电能整流、逆变、斩波变换，多用于兆瓦级工业传动、电网柔性调控、新能源并网、轨道交通牵引等高可靠大功率电力电子场景。
产品定位
5SHY3545L0021 是面向 4.5kV 电压等级的大容量 IGCT 功率模块，依托软穿通（SPT）芯片工艺，兼具晶闸管低导通损耗、晶体管快速可靠关断双重优势，支持无缓冲电路关断运行，可大幅简化高压变流器拓扑结构、降低系统散热设计难度。采用压接式封装设计，具备双面高效散热、失效短路安全特性，器件击穿后呈现短路状态，可避免单管开路引发的串联均压失效、装置爆炸风险。该器件可同系列多串多并扩容，适配 6kV、10kV 中压大功率变流设备，是老旧 ABB 中压变频器、SVC 静止无功补偿、风电全功率变流器备件替换的主流功率器件型号。
硬件架构

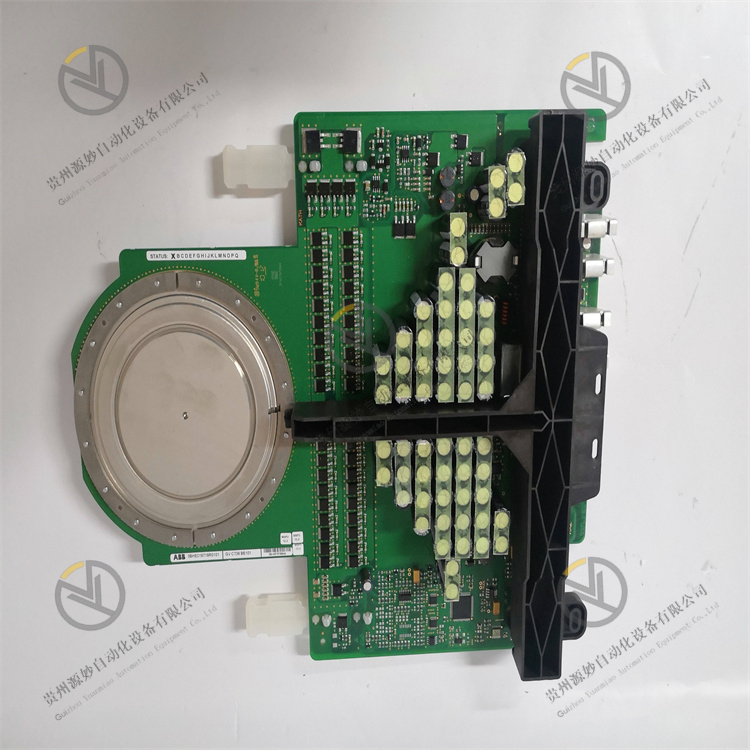

整机采用 HiPak 标准压接式金属陶瓷封装结构，内部由半导体晶圆、钼缓冲层、上下铜电极、门极引线端子构成，外部配套专用 IGCT 门极驱动板、水冷散热底座，硬件分为三大核心功能单元：
- 功率芯片核心单元：SPT 软穿通型 IGCT 晶圆，集成主功率阳极 - 阴极通路、门极控制回路，可实现微秒级开通、可靠硬关断，无需外接缓冲吸收回路，大幅降低高频开关损耗。
- 压接封装散热单元：上下双面金属电极压接结构，可搭配水冷 / 风冷散热器双面导热，热阻极低；金属陶瓷绝缘壳体具备高耐压、防潮、抗振特性，隔绝高压漏电风险。
- 门极驱动匹配单元：配套 ABB 专用 IGCT 驱动板，提供正向开通驱动、反向关断钳位电压，内置过流、过压、门极欠压故障检测，实时反馈器件运行状态，实现功率器件软硬件双重保护。
安装规格
采用标准 HiPak 压接安装方式，必须使用规定压力均匀夹紧于两组散热器之间，严禁单边受力、单点挤压；器件纵向、横向安装受力偏差需控制在工艺允许范围内，可多只器件串联、并联组柜安装，适配中压变流器功率柜标准化布局。器件通过 IEC60068 抗震、温湿度循环、功率循环老化可靠性测试，同系列同规格 IGCT 可直接备件替换，无需变更柜体功率拓扑设计。
整机外形尺寸：439mm×173mm×41mm，整机净重 3.4kg。
配套系统
- 硬件配套：IGCT 专用门极驱动板、水冷散热器、高压缓冲吸收组件、均压均流电阻、高压熔断器、屏蔽功率母线、绝缘支撑件；
- 调试工具：IGCT 门极驱动测试仪、高压耐压测试仪、功率循环老化测试平台、变流器上位监控软件；
- 成套设备：中压大功率变频器、SVC/STATCOM 静止无功补偿装置、风电全功率变流器、轨道交通牵引变流器、高压直流输电换流阀；
- 应用行业：冶金轧机主传动、矿井提升机、大型水泵压缩机驱动、风光新能源电站、电网柔性输电、船舶电力推进、轨道交通牵引系统。
产品特性
- 4500V 高额定阻断电压、2400A 连续额定电流，峰值可承受 3200A 短时冲击电流，适配 10kV 及以下中压大功率电能变换场景，功率扩容能力强。
- 支持无缓冲电路关断运行，简化变流器硬件拓扑，降低缓冲回路损耗与故障率，系统整机变换效率可达 98.5% 以上，节能效果突出。
- 压接式封装失效安全特性，器件过流过热损坏后呈短路模式，串联模组可安全旁路故障器件，避免高压开路过电压击穿整串功率器件。
- 双面高效散热设计，极低结壳热阻，可承受高频功率循环工况，长期满载运行温漂小、参数一致性优异，适合 24 小时不间断大功率连续运行。
- 门极驱动兼容性强，可匹配 ABB 全系标准 IGCT 驱动单元，具备完善的过流、过压、过热、门极故障保护机制，器件运行状态可实时上传至变流器控制系统。
- 宽温工业级设计，金属陶瓷封装耐潮湿、粉尘、振动、温变冲击，通过 CE、UL 电力设备安全认证，适配工业、电网、轨道交通等严苛运行工况。
1. 电气额定参数
- 额定断态重复峰值电压（VDRM）：4500V
- 连续额定通态电流（IT）：2400A
- 非重复峰值浪涌电流（ITSM）：3200A
- 通态压降（VT）：典型值≤1.8V（额定电流工况）
- 门极驱动电压：正向开通 + 15V，反向关断钳位 - 20V
- 绝缘耐压：电极对陶瓷外壳工频 10kV/1min，无击穿闪络
2. 开关与动态参数
- 开通时间：≤2μs，关断时间≤5μs，支持最高 1kHz 开关频率
- 最大 di/dt 耐受：300A/μs，具备抗电流冲击能力
- 关断方式：硬关断，无需 RC、RCD 缓冲吸收回路
- 均压特性：多器件串联静态均压偏差≤±3%
3. 热学与环境参数
- 额定工作结温：-40℃ ~ +125℃；最高瞬时结温 150℃
- 存储温度范围：-40℃ ~ +85℃
- 结壳热阻（双面水冷）：Rth (j-c)≤0.07K/W
- 运行相对湿度：5%～95% RH，无凝露、无腐蚀性气体
- 抗震等级：IEC60068-2-6，1~200Hz 振动耐受
- 防护等级：器件本体 IP20，安装于高压密闭功率柜内整体防护 IP30
4. 结构安装参数
- 封装类型：HiPak 压接式金属陶瓷封装
- 推荐安装压紧力：40kN，受力均匀度偏差≤±5%
- 外形尺寸：439mm（长）×173mm（宽）×41mm（厚）
- 整机重量：3.4kg
- 端子配置：主功率上下电极、门极控制引线端子
三、核心功能
1. 大功率中高压电能高效变换
作为变流器核心开关器件，可实现工频交流电整流为直流、直流电逆变为可调频调压交流电，完成兆瓦级电机调速、电网无功功率动态补偿、新能源电能并网调频调压，依托低导通损耗特性大幅降低变流器运行发热，提升系统能效与连续运行稳定性。
2. 无缓冲硬关断简化系统拓扑
器件原生支持无缓冲电路硬关断，省去传统晶闸管必备的 RC 吸收缓冲回路，减少柜内高压元器件数量，缩小功率柜体积，降低缓冲回路老化、打火、击穿故障概率，显著提升高压变流设备长期运行可靠性。
3. 压接失效短路安全容错保护
器件发生过热、过流击穿故障后自动进入短路状态，多器件串联模组可通过旁路晶闸管快速短接故障 IGCT，其余功率单元可继续降容运行，避免单器件开路产生数千伏过电压击穿整串功率器件，防止高压柜起火、爆炸重大安全事故。
4. 多串多并灵活功率扩容
单管 4500V/2400A 电气规格，可通过多只器件串联提升系统耐压等级、多只并联提升载流能力，灵活适配 6kV、10kV 不同电压等级、不同装机容量的大功率变流项目，备件通用性强，可实现多类型设备兼容替换。
5. 门极故障在线监测与多级防护
配套专用驱动板实时采集门极电压、器件阳极电流、散热器温度信号，当出现门极断线、过流、母线过压、超温故障时，驱动单元立刻封锁 IGCT 触发脉冲，同时向主控系统上报故障代码，快速切断功率回路，实现器件、变流器、负载三级安全防护。
设备上电后，变流器主控系统通过光纤向 IGCT 驱动板下发触发脉冲，驱动板输出 + 15V 正向门极电压，IGCT 门极导通，主功率阳极 - 阴极形成低阻导通通路，大功率电流可正向流过器件；当需要关断时，驱动板切换为 - 20V 反向钳位电压，快速抽出门极载流子，器件可靠硬关断，阻断正向大电流。
在整流工况下，多只 IGCT 按照工频时序依次开通关断，将交流电变换为稳定直流电；逆变工况下，按照 SPWM 调制规律高频切换器件通断，输出可调幅值、频率的交流电。运行过程中驱动板实时监测器件电流、温度、门极状态，一旦出现故障立即封锁触发信号，配合高压熔断器实现故障快速隔离。压接式双面散热器持续带走器件导通、开关产生的损耗热量，将器件结温稳定在安全区间，保障长期大功率稳定运行。若器件发生不可逆击穿损坏，将以短路形态失效，保障串联功率模组安全容错运行。
- 冶金行业：轧钢机、电弧炉、精炼炉大功率中压主传动变频器，轧线可逆调速、冶炼功率精准调节。
- 电力电网领域：SVC、STATCOM 静止无功补偿装置、高压直流换流阀，用于电网调压、谐波治理、新能源场站稳定并网。
- 新能源发电：陆上 / 海上风电全功率变流器、大型光伏集中式逆变器，实现清洁能源电能变换、电网故障穿越。
- 工矿领域：矿井提升机、大型皮带输送机、水泥厂窑炉、油气长输管线压缩机中压大功率变频驱动系统。
- 交通船舶行业：高铁、城市轨道交通牵引变流器、大型船舶电力推进逆变装置，实现牵引调速、制动能量回馈。
- 老旧电力设备改造：替换 ABB 同系列老旧 IGCT、晶闸管功率器件，兼容原有驱动、散热、柜体母线结构，缩短设备停机改造周期。
