一、产品概述

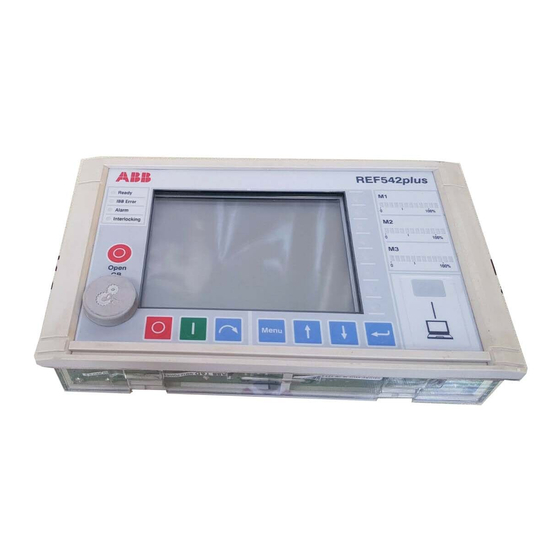

型号：REF542plus 76E1BBBB361WB31

品牌：ABB，REF542plus 系列为经典中压开关柜综合保护测控单元，该型号为定制化完整定货编码版本，属于配电系统主流在用备品型号，具备 SIL3 安全认证，广泛适配 6~36kV 中压配网开关柜场景。

适配场景：可一体化实现馈线线路保护、配电变压器保护、大功率电机保护、间隔就地测控四大类应用，适配 AIS 空气绝缘开关柜、GIS 气体绝缘柜，多用于工矿配电、市政配网、电厂厂用电、化工冶金配电系统间隔层测控保护。

产品定义：模块化可组态式间隔保护与开关站控制终端，本体由主机基座单元 + 独立分体式液晶 HMI 人机操作面板两部分组成；集成模拟量采集、多套保护逻辑、开关量 DI/DO 回路、故障录波、事件 SOE 顺序记录、多协议通讯、就地分合闸控制功能；支持 FUPLA 功能图自定义逻辑编程，可按需增减 I/O、通讯、模拟输出模块，是中压配电间隔一二次融合核心测控设备。

二、硬件结构六大功能单元

1. 核心主控与可编程逻辑单元

搭载工业级实时处理内核，内置标准保护算法库，同时开放 FUPLA 可视化编程环境，可自定义与、或、异或、定时器、计数器等联锁逻辑；硬件双回路自检架构，程序跑飞、硬件异常自动闭锁出口跳闸回路，满足 IEC61508 SIL3 安全完整性等级，规避单点故障误动 / 拒动风险。

2. 多通道模拟量采集单元

兼容 CT 电流输入（0.2A/1A/5A 三种互感器规格）、PT 电压输入（100~125VAC），同步采集三相电流、零序电流、三相线电压 / 相电压、频率；测量精度 0.5 级，可计量有功 / 无功功率、功率因数、双向电能；支持 4~20mA 模拟量选配输入输出，适配温度、压力等第三方变送器信号接入。

3. 全系列保护功能集成单元

内置标准化保护定值组，覆盖线路距离保护、过流速断 / 限时过流、零序接地保护、过压 / 欠压、频率异常、热过载、电机堵转、启动次数限制、三相不平衡、变压器差动保护等数十项保护功能；所有保护投退、跳闸定值、延时可就地面板或远程软件整定，故障触发精准记录故障量值与时标信息。

4. 开关量输入输出与就地控制单元

基座可扩展多路无源 DI 遥信采集（断路器位置、储能状态、柜门联锁、远方就地切换）、多路 DO 继电器出口（跳闸、合闸、告警、信号远传）；支持就地 / 远方 / 禁止控制三模式锁定，就地面板按键可直接操作开关分合闸，远方后台仅可在允许模式下下发遥控指令，操作权限分级管控。

5. 故障录波与事件存储单元

非易失性闪存固化存储，可保存不少于 30 条带时标 SOE 事件记录；故障录波最多同步记录 8 路模拟量 + 32 路开关量波形，采样数据断电不丢失；可通过本地 HMI、上位软件、网页 WebREF 界面调取故障波形与事件日志，用于事故溯源分析。

6. 多接口通讯与电源供电单元

标配 RS485 电口，可选配 ST 光纤通讯模块；原生支持 Modbus RTU、DNP3.0、IEC61850 多种工业规约；辅助供电宽幅兼容 DC24V 直流供电；整机电源回路集成 EMI 滤波、反接、浪涌防护，模块化背板支持插拔式模块扩容，无需整机断电更换通讯 / I/O 子模块。

三、技术参数

（一）基础电气参数

（二）通讯与存储

有线接口：RS485（Modbus RTU）；可选双路 ST 光纤

支持协议：Modbus RTU、DNP3、IEC61850、Web 网页服务

事件存储：≥30 条 SOE 带毫秒时标记录

录波能力：8 路模拟 + 32 路开关量故障波形录制

（三）环境与机械参数

工作温度：-20℃ ~ +60℃；储运温度 - 40℃ ~ +85℃

防护等级 | 主机 IP20（柜内安装）；面板正面 IP65|

抗振动冲击：符合 IEC 60068-2 标准，适配开关柜长期运行振动工况

安装方式：主机 DIN 导轨安装；HMI 面板柜体嵌入式开孔安装

整机尺寸：基座 225×110×50mm；整机净重约 2kg

四、产品优势

一机多用途通用组态，同一硬件可通过软件切换馈线、变压器、电机三类保护模式，大幅减少项目备品种类与库存压力。

分体式人机界面设计，主机可安装于柜内后部，操作面板前置柜门，布线简洁，运维操作直观，适配 GIS 狭小柜体安装空间。

SIL3 安全等级 + 双硬件自检，跳闸出口具备防误动闭锁逻辑，杜绝回路寄生电势、干扰导致的无故障误跳闸，满足电力安全规范。

Web 网页免软件调试，设备接入局域网后电脑浏览器直接访问参数、录波、定值，无需安装专用组态软件，现场调试效率更高。

模块化插拔式扩展，通讯、模拟输出、额外 I/O 模块支持热插拔更换，检修无需整台装置断电退出运行。

全工况抗电磁兼容设计，通过 IEC 61000-4 全套 EMC 抗扰测试，耐受开关柜内变频器、合闸线圈启停带来的强电磁干扰。

五、应用场景

市政 / 工业中压配电网开关柜：10kV、20kV 环网柜、进出线柜、分段柜线路保护与三遥测控。

电厂厂用电系统：6kV 高压电机、厂用变压器、备用电源进线间隔保护监控。

石油化工、冶金厂区配电：大功率泵类、风机电机过载、堵转、启动保护，防爆场景可选 ATEX 防爆认证版本。

老旧配电系统改造替换：老旧进口 / 国产保护装置退役后原位同型号更换，组态逻辑可直接导入复用，无需二次重新编程。

船舶海工离岸平台配电：可选 DNV 船级认证版本，适配海上平台电网防护控制需求。
