一、产品概述

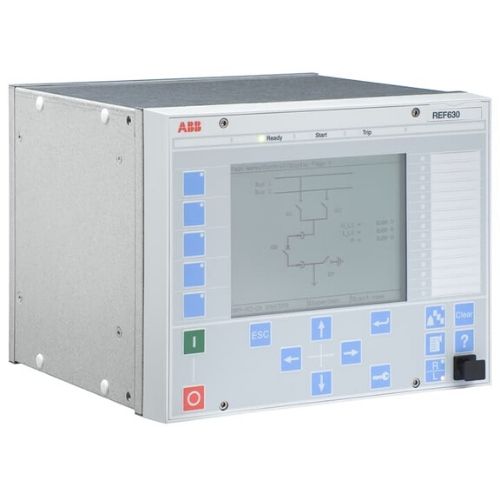

完整型号：REF630 VBFNBAADAAAZCNBBXD
品牌厂商：ABB
产品系列：RELION® 630 系列
产品名称：馈线保护测控装置、线路综合保护继电器
产品定位
ABB REF630是RELION 630系列核心馈线保护测控设备，专为工业配电网、变电站馈线系统研发的一体化综合保护、测量、控制、通讯智能继电保护装置。本型号VBFNBAADAAAZCNBBXD为标准化定制配置版本，集成全套馈线基础保护、精准电量测量、就地/远程控制、故障录波、事件记录、设备自检等功能，是中低压配电系统架空线路、电缆馈线的核心保护管控单元。设备功能模块化、配置灵活、可靠性高，可适配辐射网、环网、网状网等多种配电组网架构，广泛应用于电力电网、工矿企业、市政工程、新能源电站等各类供配电场景，为馈线线路、开关柜、配电回路提供全方位安全防护与智能化运行管控。
核心作用
本装置主要承担配电馈线系统的故障保护、运行监测、开关控制、数据传输四大核心职能。可实时监测馈线三相电流、三相电压、频率、功率、电能等全维度电气参数，精准判定线路短路、过流、接地、过载、异常电压等各类故障，瞬时触发跳闸、告警逻辑，快速切除故障回路，有效规避线路烧毁、设备击穿、电网越级跳闸、大面积停电等安全事故。同时具备断路器分合闸就地/远程控制、开关状态监测、回路工况监视功能，可全程记录设备运行事件、故障波形与告警信息，支持故障溯源与工况分析。依托多协议通讯能力，可无缝接入变电站综自系统、SCADA系统、DCS系统，实现配电回路无人值守智能化监控、远程运维与集中管控，保障配电网安全、稳定、高效运行。
适配系统
适配中低压10kV/35kV配电系统、工业变电站、厂用配电系统、新能源并网配电系统。原生兼容IEC 61850、Modbus、DNP3、SPA、LON等主流工业通讯协议，可无缝对接ABB综自平台、第三方电力监控系统、SCADA系统、后台运维监控平台、故障录波分析系统。支持新旧配电系统兼容改造、老旧保护装置原位替换、配电系统扩容升级，无需大幅改动一次接线与二次控制回路，适配新建变电站配套、老旧配电系统技改、故障备件替换、智能化配电升级等全场景工程应用。
应用场景
广泛应用于电网变电站、火力发电、水力发电、光伏风电新能源电站、冶金化工、工矿企业、市政轨道交通、商业综合体等场景的中压馈线回路保护与测控。适配架空线路、电力电缆馈线、分段母线、环网柜、开关柜出线回路的常态化运行监测、故障保护、开关控制与数据上传，可长期适配电网负荷波动、频繁投切、恶劣气象干扰、电磁复杂等严苛工况，满足电力系统高可靠、高精度、高安全性的继电保护运行标准。
二、技术特点
1. 全套馈线保护功能，防护体系完善
集成三相非定向过流保护、定向过流保护、接地故障保护、零序保护、过压/欠压保护、过载保护、频率异常保护、断路器失灵保护、跳闸回路监视等全维度馈线专用保护功能。保护定值精准、动作逻辑严谨、响应速度极快，可精准区分瞬时故障与永久故障，有效规避保护误动、拒动、越级动作问题，全方位保障配电馈线、开关柜、一次设备运行安全，适配各类复杂配电故障工况。
2. 高精度电量测量，数据实时可靠
搭载高精度工业级采样芯片，可实时精准采集三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、电网频率、累计电能等全维度电气参数，测量精度满足电力行业标准要求。采样稳定性强、无漂移、无偏差，可真实反馈馈线实时运行工况，为系统调度、负荷分析、能耗统计、故障研判提供精准数据支撑。
3. 多协议智能通讯，组网拓展灵活
标配IEC 61850电力专用通讯协议，同时兼容Modbus、DNP3、SPA、LON等主流通讯规约，支持以太网、串口、光纤多方式通讯传输。可快速接入智能化变电站综自系统、远程监控平台、调度系统，实现远程参数整定、远程分合闸控制、运行数据实时上传、故障信息主动上报、在线状态监测，适配智能电网无人值守、集中化、数字化运维需求。
4. 故障录波与事件溯源，运维便捷高效
内置高精度故障录波模块与大容量事件存储单元，可完整记录故障发生前后波形数据、故障时刻参数、开关动作事件、告警记录、操作日志。支持故障时序分析、故障类型判定、故障点位溯源，运维人员可快速定位故障原因、排查回路隐患，大幅缩短故障处置时长，降低配电系统停运损失。
5. 工业级抗干扰设计，运行稳定性强
采用电力专用工业硬件架构，具备电气隔离、电磁屏蔽、浪涌防护、静电防护、脉冲群抑制能力，可有效抵御变电站强电磁干扰、电压波动、雷击浪涌、温湿度骤变、工业杂波干扰等恶劣工况影响。设备长期运行无参数漂移、无逻辑错乱、无通讯闪断，适配变电站复杂电磁环境全天候稳定运行。
6. 模块化可配置设计，适配性广
采用标准化模块化功能设计，硬件接口规整、软件功能可灵活配置，支持根据不同馈线工况、配电架构、保护需求定制整定参数。自带高清可拆卸人机交互面板，支持就地按键操作、参数查看、定值修改、状态查询，就地运维便捷高效。设备通用性、互换性极强，可原位替换同规格老旧保护装置，适配各类配电系统改造升级场景。
7. 全域自检防护，设备安全性高
具备装置硬件自检、采样回路自检、跳闸回路监视、熔断器故障监测、电流回路异常监测、通讯链路自检等全方位自诊断功能，可实时监测设备自身运行状态与二次回路工况，提前识别硬件异常、回路故障、通讯失效等隐患，主动上报告警，规避装置失效导致的保护空缺问题，保障配电系统长期安全运行。
三、规格参数
项目 | 参数 |
|---|
设备型号 | REF630 VBFNBAADAAAZCNBBXD |
品牌系列 | ABB RELION® 630 系列 |
设备类型 | 中压馈线保护测控一体化装置、线路智能保护继电器 |
适用电压等级 | 10kV、35kV 中压配电系统 |
适配场景 | 变电站馈线、架空线路、电缆回路、环网柜、开关柜出线保护测控 |
核心保护功能 | 过流保护、接地故障保护、零序保护、过压/欠压保护、过载保护、频率异常保护、断路器失灵保护、跳闸回路监视 |
测量参数 | 三相电压、三相电流、有功/无功/视在功率、功率因数、频率、累计电能 |
通讯协议 | IEC 61850、Modbus、DNP3、SPA、LON 多协议兼容 |
核心功能 | 故障保护、精准测量、开关控制、故障录波、事件记录、全域自检、远程通讯、定值整定 |
控制功能 | 断路器就地/远程分合闸、开关状态监测、回路工况监视、联锁控制 |
录波功能 | 故障波形录制、故障时序记录、事件日志存储、故障数据溯源 |
自检功能 | 硬件自检、采样回路自检、跳闸回路监视、通讯自检、熔断器故障监测 |
工作电源 | DC 220V/110V、AC 220V 通用电力供电 |
工作温度 | -25℃～+70℃ |
存储温度 | -40℃～+85℃ |
环境湿度 | 5%～95%RH，无冷凝，适配变电站机柜工况 |
电气性能 | 电磁屏蔽、浪涌防护、电气隔离、抗强电磁干扰、防脉冲串扰 |
结构特性 | 标准机柜嵌入式安装、模块化结构、可拆卸人机面板、安装便捷牢固 |
运维特性 | 就地参数整定、远程调试、故障自动上报、日志留存、免拆机维护、原位替换 |
设备特性 | 保护功能齐全、测量精度高、响应速度快、通讯组网灵活、工业级抗干扰、自诊断能力强、运行稳定、适配性广 |
四、工作原理
1. 上电初始化与全域自检
装置接入工作电源后，自动完成硬件上电初始化、核心程序加载、系统参数校验、通讯协议初始化与硬件全域自检。系统逐一对采样回路、开关量输入输出回路、跳闸控制回路、通讯端口、存储模块、电源模块进行状态检测，排查硬件故障、回路断线、参数缺失、通讯异常等隐患。自检无异常后，装置自动加载预设保护定值、控制逻辑与通讯参数，进入正常运行监测状态，实时待命执行保护与控制指令。
2. 全维度电气参数实时采集与处理
装置运行期间，通过高精度电压、电流采样回路持续采集馈线三相电压、三相电流实时模拟信号，经过滤波降噪、误差修正、模数转换、数据校验处理，剔除现场电磁干扰杂波与无效数据，精准计算功率、频率、电能、功率因数等衍生电气参数。所有运行数据实时刷新、全程留存，为保护逻辑判定、工况监测、数据上传、故障分析提供精准、稳定、可靠的数据支撑。
3. 智能故障判别与保护动作执行
装置内置标准化馈线保护逻辑算法，实时将采集的电气参数与预设保护定值进行对比研判。当检测到馈线过流、短路、接地、过压、欠压、过载、频率异常等故障工况时，装置根据故障类型、故障量级、延时逻辑精准判定故障属性，按照预设保护时限瞬时动作，输出跳闸控制指令，驱动断路器分闸，快速切除故障馈线回路，同时锁定故障状态、触发本地告警，杜绝故障扩散引发的电网事故。无故障工况下持续实时监测，保障回路正常供电运行。
4. 就地/远程控制与回路状态管控
装置支持就地面板按键与远程后台双重控制模式，可接收就地操作指令与后台调度分合闸指令，在联锁逻辑合规前提下，精准执行断路器分、合闸控制操作。同时实时监测断路器分合状态、二次回路工况、开关量信号状态，同步更新设备运行状态，实现馈线回路开关设备的自动化、智能化管控，适配变电站无人值守运行模式。
5. 故障录波、事件记录与数据通讯上传
装置全程记录设备运行事件、操作记录、告警信息与工况参数，故障触发时自动启动高精度录波功能，完整录制故障前后电气波形、故障时刻参数与动作时序，精准还原故障全过程。同时通过标配通讯链路，将实时运行数据、设备状态、故障代码、录波文件、事件日志主动上传至后台监控系统，支持远程监测、故障溯源、数据分析与系统调度，实现配电回路全生命周期智能化运维。
6. 设备自诊断与异常防护
装置运行全程开启自诊断功能，实时监测自身硬件模块、采样回路、跳闸回路、通讯链路、电源工况的运行状态。一旦检测到装置异常、回路断线、通讯中断、硬件故障、熔断器异常等问题，立即锁定异常状态、触发告警提示、上传故障信息，同时闭锁异常保护逻辑，避免装置误动作或保护失效，保障配电系统整体运行安全。
五、常见问题与处理方案
1. 现象：装置无显示、无法上电、整机不工作
可能原因
① 装置工作电源缺失、电源电压异常、正负极接反；
② 电源回路熔断器熔断、接线松动、回路虚接；
③ 装置电源模块损坏、上电初始化失败；
④ 长期潮湿积尘导致板卡绝缘下降、电路故障；
⑤ 装置主板硬件故障、程序崩溃。
处理方案
断开装置电源充分放电，检测供电电压等级与极性，排查上级电源回路故障；检查电源接线端子、熔断器状态，更换熔断备件、紧固松动接线；对装置进行除尘、除湿、防腐处理，修复受潮故障；重新上电复位装置，恢复系统默认参数；电源、接线、外围回路均正常仍无显示，判定装置硬件损坏，需更换原厂ABB REF630（VBFNBAADAAAZCNBBXD）保护装置。
2. 现象：保护误动、无故跳闸、频繁告警
可能原因
① 保护定值整定不合理、阈值过低、延时参数错乱；
② 采样回路接线松动、屏蔽不良、信号干扰导致数据失真；
③ 电网瞬时波动、雷击浪涌引发瞬时异常；
④ 装置采样模块精度偏移、逻辑判定异常；
⑤ 二次回路绝缘下降、漏电、接地异常。
处理方案
核对并优化保护定值与延时参数，结合现场工况重新精准整定；检查电压、电流二次回路接线，紧固端子、优化屏蔽接地，远离强干扰源，消除电磁干扰影响；排查电网瞬时扰动工况，针对性设置防抖延时；校准装置采样精度，修正数据偏移误差；检测二次回路绝缘性能，修复漏电、接地异常点位；参数与回路整改后仍误动告警，判定装置性能异常，需更换设备。
3. 现象：装置拒动、故障不跳闸、保护失效
可能原因
① 保护功能未启用、定值超限、保护逻辑闭锁；
② 跳闸回路断线、接线松动、回路故障；
③ 断路器机构故障、无法执行分闸动作；
④ 装置采样失效、无法识别故障工况；
⑤ 装置主控逻辑异常、保护程序异常。
处理方案
进入装置后台核对保护功能投退状态、定值参数、闭锁逻辑，启用缺失保护功能、修正错误参数；逐段排查跳闸二次回路，修复断线、虚接、端子松动故障；就地测试断路器分合闸性能，排除机构机械故障；校验装置采样功能，确保电气参数采集精准；重启装置恢复程序逻辑，更新系统程序；外围回路与参数均正常仍拒动，判定装置硬件故障，需更换原厂装置。
4. 现象：通讯中断、后台无数据、远程操控失效
可能原因
① 通讯网线/串口线破损、接头松动、接触不良；
② 通讯协议、波特率、设备地址参数配置错乱，与后台不匹配；
③ 变电站强电磁干扰导致数据丢包、通讯闪断；
④ 装置通讯端口损坏、通讯模块故障；
⑤ 后台系统通讯链路、设备异常。
处理方案
检查通讯线路与端口状态，紧固接线、更换破损线材、清洁端口触点；统一核对装置与后台系统通讯协议、设备地址、波特率等参数，修正配置错误；优化机柜屏蔽接地，降低现场电磁干扰；排查后台通讯服务器、链路工况，排除外围故障；整改后仍持续断连、无数据上传，判定装置通讯功能故障，需更换设备。
5. 现象：装置高温告警、运行卡顿、参数漂移
可能原因
① 机柜通风不畅、滤网堵塞、积尘过多导致散热不良；
② 装置长期高负荷运行、频繁故障动作导致功耗异常；
③ 机柜环境温度超标，超出设备标准工作温区；
④ 装置内部元器件老化、热稳定性下降、异常发热。
处理方案
定期停机清洁机柜风道、滤网与装置表面粉尘，疏通散热通道，改善机柜通风散热条件；合理管控配电负荷，规避回路长期过载运行；监测并管控机柜环境温度，保证装置在标准温区运行；对长期高温、参数漂移、运行不稳定的老化装置，及时更换原厂REF630保护测控装置，保障配电系统保护逻辑可靠运行。
