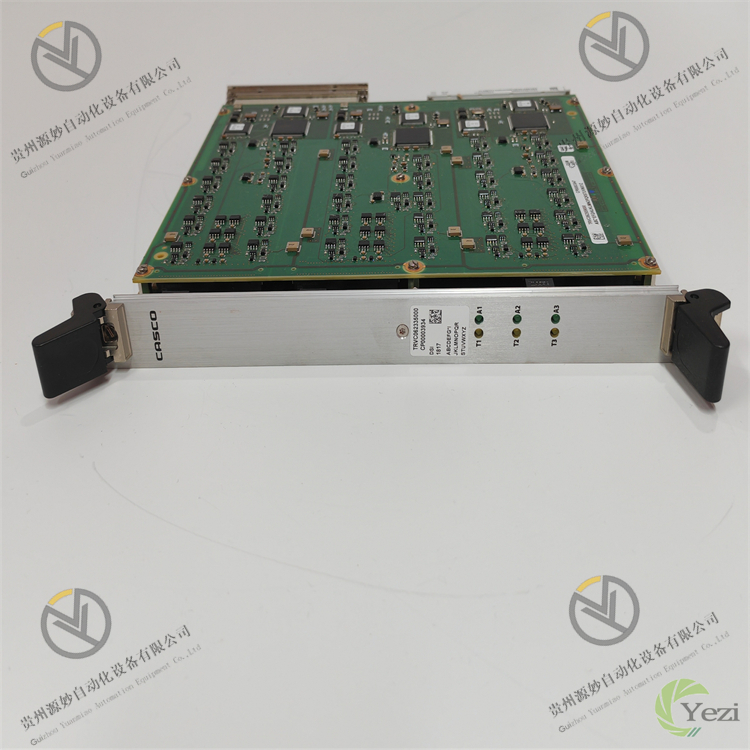

ALSTOM DSI1817 TRVC062335000 CP00003934
一、概述
ALSTOM DSI1817 TRVC062335000 CP00003934是一款高性能数字量输入模块，核心定位是为工业自动化及轨道交通领域提供高可靠的数字信号采集与传输功能。该产品深度适配阿尔斯通轨道交通控制系统及工业自动化平台，凭借高响应速度、强抗干扰能力及稳定的运行特性，可实现对现场开关量信号的精准采集与实时上传，为设备运行状态监测、故障预警及系统闭环控制提供关键的数字信号支撑。
可用于产品生产溯源、质量管控及全生命周期管理。依托高可靠性、宽环境适配范围及灵活的系统集成能力，该产品广泛应用于轨道交通（列车牵引系统状态监测、制动系统开关信号采集、轨道设备状态反馈）、工业自动化（工厂生产线设备启停状态监测、重型机械安全信号采集、仓储物流设备位置开关检测）等核心领域，可有效满足数字量信号精准采集、实时传输、状态反馈监测等多元场景需求，适配系统新建、升级改造及设备运维替换等各类配套需求。
二、产品特性
- 高精度数字信号采集：采用工业级数字信号处理技术，支持多路数字量输入通道（具体通道数量适配场景配置），输入响应时间≤1ms，可实时捕捉现场开关量信号的状态变化，为系统精准控制提供高质量数据支撑；支持宽范围输入电压适配，兼容24V DC标准工业信号，适配不同类型传感器及开关设备。
- 深度系统兼容：深度集成阿尔斯通轨道交通控制系统及工业自动化平台，具备优良的系统兼容性与扩展能力，可无缝融入阿尔斯通全系列控制架构，简化系统集成流程，提升整体控制链路的协同运行效率与稳定性。
- 强抗干扰与环境适配：采用工业级强化电路设计，内置电磁屏蔽、浪涌保护及过压/过流保护模块，符合IEC 61000-4电磁兼容性标准，可有效抵御工业现场及轨道交通环境中的强电磁干扰、电压波动及瞬时冲击；宽温工作设计适配复杂严苛工况，保障长期稳定运行。
- 稳定数据交互：支持多种主流工业通信协议，可实现与上位控制系统的高速数据交互，实时上传采集的数字量信号及模块运行状态；通信链路具备冗余设计，保障数据传输的可靠性与连续性，避免信号丢失或延迟。
- 便捷运维与故障诊断：采用标准化模块化设计，安装与接线便捷高效，可快速完成系统对接；支持完善的故障自诊断功能，能实时监测模块供电状态、输入通道状态及通信链路完整性，故障信息可通过上位系统反馈并本地指示灯提示，便于运维人员快速定位故障点，降低运维难度与成本。
三、技术参数
1. 核心基础参数
- 产品型号：ALSTOM DSI1817 TRVC062335000 CP00003934
- 产品类型：数字量输入模块（DSI模块）
- 制造商：阿尔斯通（ALSTOM）
- 核心功能：数字量信号采集、信号滤波与预处理、数据传输、故障自诊断、与上位系统通信交互
- 适配系统：阿尔斯通轨道交通控制系统、阿尔斯通工业自动化平台及主流工业控制体系
- 应用领域：轨道交通（列车牵引系统状态监测、制动系统开关信号采集、轨道设备状态反馈）、工业自动化（工厂生产线设备启停状态监测、重型机械安全信号采集、仓储物流设备位置开关检测）
- 序列号：CP00003934（唯一识别编号）
2. 电气性能参数
- 供电电压：适配工业标准24V DC，工作电压范围24V±15%（20.4V~27.6V），保障供电稳定性
- 功率消耗：静态功耗≤3W，满负荷工作功耗≤10W
- 输入通道：支持16路/32路数字量输入（具体数量适配型号配置），兼容PNP/NPN两种输入类型
- 响应时间：输入响应时间≤1ms，确保信号实时采集与传输
- 输入电压：适配工业标准24V DC，输入电压范围18V~30V DC，具备宽电压兼容能力
- 信号处理：内置数字滤波电路，可通过参数配置滤波时间（0.1ms~100ms），有效抑制现场干扰信号
- 通信协议：支持IEC 104、Modbus RTU等主流工业通信协议，适配轨道交通专用通信链路
- 通信接口：标准化RJ45以太网接口、凤凰端子式通信接口，保障连接可靠性
- 电气连接：采用凤凰标准化接线端子，支持与编码器、执行器及上位控制器的可靠连接
3. 环境与物理参数
- 工作温度：-25℃~+65℃（宽温设计，适配轨道交通户外及工业复杂环境）
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% RH（无冷凝）
- 防护等级：IP20（室内控制柜安装适配）；户外部署可配合防护外壳升级至IP65
- 电磁兼容性：符合IEC 61000-4-2（静电放电）、IEC 61000-4-3（辐射抗扰度）等工业级电磁兼容标准
- 安装方式：导轨式安装（适配35mm标准工业导轨），安装便捷高效
- 外形尺寸：130mm（L）× 85mm（W）× 65mm（H）（紧凑设计，节省安装空间）
- 重量：约0.3kg
四、工作原理
ALSTOM DSI1817 TRVC062335000 CP00003934的核心工作原理是“数字信号采集-信号预处理-数据传输-状态反馈”的协同流程，通过内部数字信号处理单元、通信单元及故障诊断单元的协同运作，实现对现场数字量信号的精准采集与高效传输，具体工作过程可分为四个核心阶段：
第一阶段：初始化与配置阶段。模块接入24V DC电源后完成初始化启动，自动完成内部电路自检、通道状态校准及通信接口初始化；运维人员通过上位系统或本地配置软件，完成通信协议参数、输入类型（PNP/NPN）、滤波时间、通道使能等关键配置，确保模块与现场传感器、开关设备及上位系统的精准适配。
第二阶段：数字信号采集阶段。模块通过数字量输入通道，实时采集现场传感器（如接近开关、光电开关）、手动开关、设备状态触点等输出的数字量信号（高/低电平信号）；采集过程中通过内置浪涌保护模块，抵御现场瞬时电压冲击，保障通道安全。
第三阶段：信号预处理阶段。内部数字信号处理单元对采集的原始信号进行滤波处理，去除信号中的杂波、抖动干扰，确保信号的稳定性与准确性；同时对信号进行电平转换与逻辑判断，将现场非标准信号转化为上位系统可识别的标准数字逻辑信号（0/1）。
第四阶段：数据传输与状态反馈阶段。处理后的标准数字逻辑信号通过预设的通信协议（如IEC 104、Modbus RTU）实时传输至上位控制系统，为系统状态监测与控制决策提供数据支撑；同时，故障诊断单元实时监测模块供电状态、输入通道状态及通信链路完整性，若检测到异常立即触发故障报警，并将故障信息上传至上位系统，为运维调控提供精准依据。
第五阶段：指令执行与状态反馈阶段。模块将解析后的控制指令通过输出通道下发至现场执行器（如伺服驱动器、电磁阀、接触器等），驱动执行器动作以调整运动部件位置，实现闭环控制；同时，故障诊断单元实时监测模块供电状态、通道工作状态及通信链路完整性，若检测到异常立即触发故障报警，并将故障信息上传至上位系统，为运维调控提供精准依据。
五、常见故障排查
1. 输入信号异常/采集失效
现象：上位系统显示的数字量信号与现场实际状态不符；部分或全部输入通道无信号采集（上位系统显示为固定值）；信号跳变频繁、无规律波动；通道显示故障报警。
原因：输入通道接线错误（如信号线接错通道、正负极接反）；现场传感器/开关设备故障，无有效信号输出；输入信号电压超出适配范围；模块输入通道损坏；滤波参数配置不合理，无法有效抑制干扰；现场强电磁干扰影响信号采集。
解决方案：1. 断开电源，核对输入通道接线图，纠正错误接线，紧固松动的接线端子；2. 单独检测现场传感器/开关设备，验证其是否能输出有效信号，故障设备需及时更换；3. 检查输入信号电压，确保其在18V~30V DC的适配范围；4. 重新核对滤波参数配置，根据现场干扰情况调整滤波时间（建议0.5ms~10ms），重新测试信号采集效果；5. 将信号线路远离变频器、大功率电机等强电磁干扰源，选用屏蔽电缆并单端可靠接地（接地电阻≤4Ω），减少干扰影响；6. 若上述措施无效，通过上位系统或配置工具检测各通道状态，定位故障通道，大概率为模块输入通道损坏，需联系ALSTOM官方售后检修或更换。
2. 通信链路中断/数据交互异常
现象：模块与上位控制系统无法建立通信；采集的数字量信号传输频繁中断、丢包；上位系统无法接收模块上传的数据。
原因：通信线路松动、接触不良或破损；通信参数配置错误（协议类型不匹配、地址错误、端口参数异常）；通信接口故障或模块内置通信单元损坏；现场强电磁干扰影响通信信号；上位系统通信模块故障。
解决方案：1. 断开模块电源，检查通信线路（网线/信号线）的连接状态，重新插拔并紧固接头，更换破损、老化的线路（建议选用屏蔽通信电缆）；2. 核对模块与上位系统的通信参数，确保协议类型、地址、端口等完全一致，重新配置后重启通信链路；3. 利用通信调试工具（如Modbus调试器、IEC104协议分析仪）捕获并分析通信数据包，定位协议层面的异常；4. 将通信线路远离强电磁干扰源，屏蔽电缆规范接地，减少干扰影响；5. 若上述措施无效，检查模块通信接口状态，或通过替换同型号模块进行测试，确认是否为模块内置通信单元损坏，损坏后需联系ALSTOM官方售后检修。
3. 供电异常/模块无法启动
现象：接入24V DC电源后，模块无法启动，电源指示灯无响应；运行过程中频繁因供电问题停机；模块指示灯闪烁异常（电源故障码提示）。
原因：供电电压超出24V±15%的适配范围；电源接口松动、接触不良或正负极接反；外部电源模块故障导致电压波动过大；模块内部供电回路短路或元件老化；机柜内熔丝断路器未闭合或损坏。
解决方案：1. 用万用表检测供电电源电压，确保其稳定在20.4V~27.6V的适配范围，若电压波动过大，需更换稳压电源模块；2. 重新插拔电源接口，紧固接头，核对电源正负极接线，纠正错误接线；3. 检查机柜内熔丝断路器状态，确保已闭合且无损坏，损坏时及时更换同规格熔丝；4. 断开电源后等待5分钟，重新接通电源尝试启动；5. 若仍无法启动或供电异常，可能为模块内部供电回路故障，需联系专业人员或售后检修。
六、注意事项
- 模块安装、接线、维护前，必须断开所有供电电源及信号线路，等待模块完全冷却（至少5分钟），避免高压触电或信号短路风险；安装和维护工作必须由具备专业资质的技术人员根据技术规程操作。
- 安装时需选择干燥、通风、无强电磁干扰的环境，采用35mm标准导轨式安装，确保安装面平整、牢固；模块周围需预留充足的散热空间（建议两侧至少预留10cm），避免与大功率发热设备紧邻安装，防止高温影响模块性能。
- 接线时需严格区分电源接口、数字量输入接口及通信接口，按照模块接口标识规范接线，严禁接口错接或电源正负极接反；数字量信号线路与动力电缆需分开布线（间距至少30cm），优先选用屏蔽电缆并可靠接地，减少电磁干扰对信号采集精度的影响；根据现场设备类型（PNP/NPN）正确配置输入类型，避免信号采集失效。
- 首次供电前，需确认机柜内所有熔丝断路器处于断开状态，核对电源输入极性，确认无误后再闭合熔丝断路器；系统首次启动时，需按照“先开启系统总电源→再开启模块供电→最后进行参数配置”的顺序操作，确保模块初始化正常。
- 日常运维中，需定期通过上位系统查看模块运行状态、数字量信号采集状态及故障记录；每3-6个月对模块接口、接线端子进行一次全面检查，清理表面灰尘、紧固松动接头，及时更换老化、破损的线路；同时开启相关日志记录功能，便于故障追溯与分析。
- 更换模块或备件时，必须选用与DSI1817 TRVC062335000 CP00003934型号完全匹配的ALSTOM正品及配套原厂备件，严禁使用型号不符、规格不匹配的替代产品；更换后需重新核对接线正确性、通信参数及输入类型配置，完成功能测试并确认工作正常后，方可投入正式运行。
