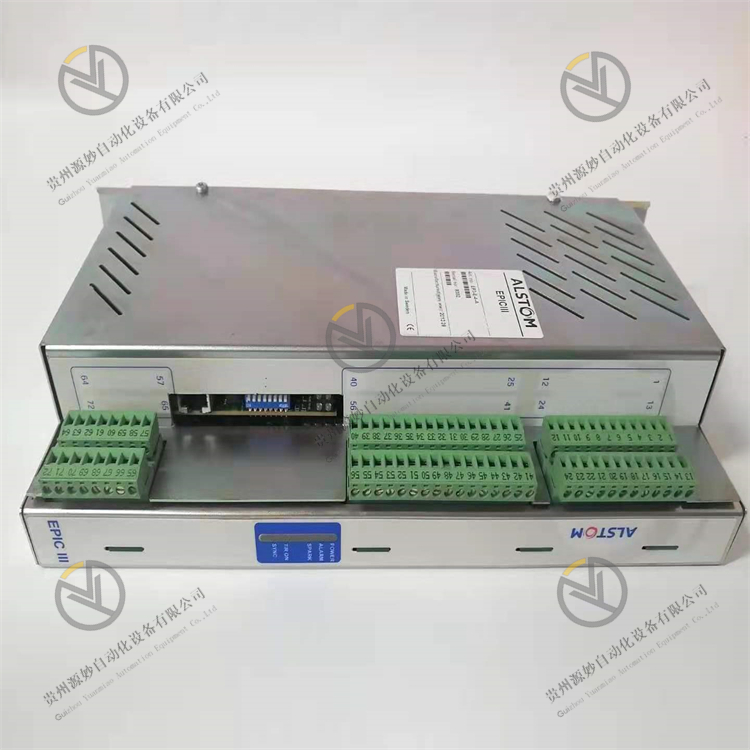

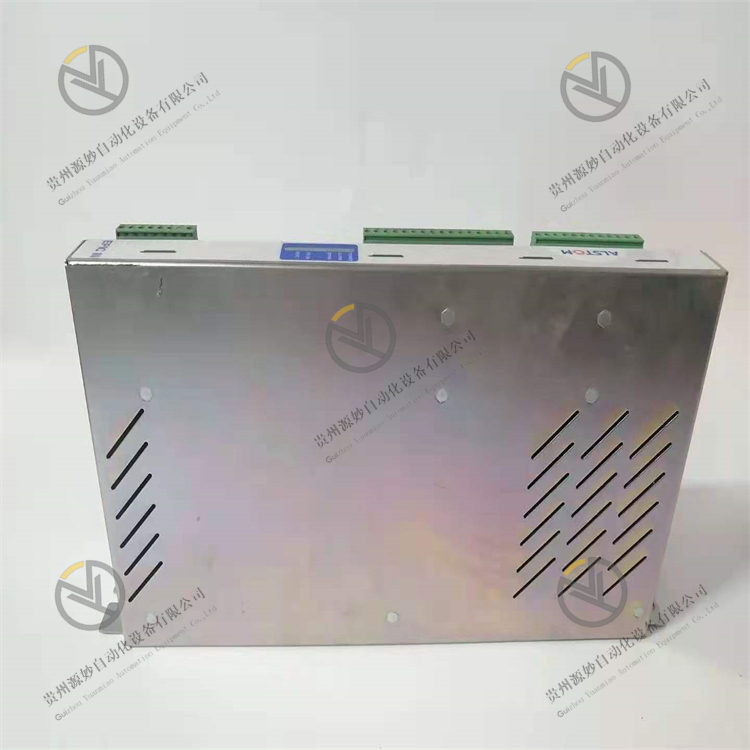

Alstom EPIC Ⅲ EP3-E-4-A 是阿尔斯通 EPIC III（静电除尘器集成控制系统）系列专用高压静电除尘 AVC 自动电压控制器，为整流变（TR）成套设备核心主控单元，专门管控电除尘高压电场运行工况，依托内置晶闸管 SCR 移相调压算法，动态调节电场二次电压、二次电流，自适应捕捉火花闪络并快速恢复电场供电，最大化粉尘收集效率同时降低整机能耗。
该模块搭载 4 路模拟信号采集通道，支持 0~10V、4~20mA 标准工业信号，集成本地按键操作面板与 LED 状态指示灯，兼容 RS485、以太网双通信链路，可对接上位 ProMo/GE PRC 集中监控系统。整机采用全金属密封壳体、宽温工业硬件设计，具备完整电气短路、过流、过热、高压闪络多级保护，广泛应用于火电、钢铁、水泥、垃圾焚烧等烟气除尘项目，多用于老旧电除尘控制柜备件替换、除尘系统自动化升级改造、多电场除尘装置扩容配套场景。
二、硬件结构与组成
1. 4 通道模拟信号采集处理单元
集成 4 路独立隔离模拟输入通道，对应采集整流变一次电流、电场二次高压、二次电流、烟气浊度反馈四类关键信号，单通道 16 位高精度模数转换，信号输入兼容 0~10V 电压、4~20mA 电流两种制式；通道内置独立信号滤波与隔离电路，可过滤现场变频器、高压电缆带来的谐波干扰，实时将采集数据传输至主控运算单元，为火花识别、调压计算提供精准原始数据。端子适配 0.5~2.5mm² 多股软线、0.5~4.0mm² 单股硬线压接，抗振动防松脱，适配电厂、冶金厂区长期振动工况。
2. 晶闸管移相调压主控运算单元
内置高速微处理器核心，搭载专用 ESP 火花识别控制算法，实时识别电场闪络、拉弧故障，自动调节 SCR 晶闸管触发角，动态平衡 corona 电晕功率与闪络频次；内置大容量掉电非易失存储，可保存 300 组以上火花记录、电压电流运行曲线、故障告警日志，断电后历史数据、整定参数永久留存；集成硬件看门狗、过温、过流监测回路，硬件异常时立即封锁晶闸管输出、锁定故障代码并本地声光提示，同步向上位系统推送故障报文，避免高压电场击穿、整流变烧毁事故。
3. 人机交互与多协议通信单元
面板集成数字按键与 LED 数码显示窗口，支持本地火花恢复速率、电压上限、电流阈值、保护延时等参数就地整定，无需上位软件即可完成单电场调试；板载双路独立通信接口：RJ45 百兆以太网、RS485 串行总线，支持 Modbus RTU/TCP 工业协议，可单台独立组网，也可多台 EP3-E-4-A 控制器链式级联，实现全厂多台电除尘设备集中远程监控、参数批量下发、故障主动上送。
4. 机架式金属壳体安装防护单元
整机一体化铝合金密封壳体，两侧开设条状对流散热格栅，自带标准机架卡扣安装耳，适配 19 英寸标准控制柜机架安装；壳体集成专用接地连接触点，安装于接地柜体时实现整机屏蔽接地，抑制高压电场共模电磁干扰；强弱电接线区域物理分区排布，同系列 EPIC III 控制器软硬件完全向下兼容，可直接原位替换老旧 EP3 系列除尘控制模块，原有整流变、传感器接线无需大规模改造复用。
（一）电气参数
- 工作供电：110/220VAC 50/60Hz，整机典型功耗 18W
- 模拟采集通道：4 路隔离 AI 通道，16 位分辨率，支持 0~10V / 4~20mA
- 控制输出：晶闸管 SCR 移相触发输出，调压调节响应速度≤10ms
- 火花检测：高速闪络识别，火花恢复速率 0.1~10s 可调
- 通信接口：10/100M 自适应以太网、RS485（Modbus RTU）
- 信号线缆规格：单股硬线 0.5~4.0mm²，多股软线 0.5~2.5mm²
- 绝缘耐压：输入回路 2000VAC 绝缘耐压测试
（二）环境参数
- 工作温度：-10℃~+60℃；存储运输温度：-40℃~+85℃
- 相对湿度：5%~95% RH，无凝露、无腐蚀性粉尘、酸性烟气
- 电磁兼容：符合 EN 61000-6-2 工业 A 级抗干扰标准，适配高压除尘强电磁环境
- 防护等级：壳体 IP20，仅允许安装于密闭通风工业控制柜内部
（三）机械参数
- 安装方式：19 英寸标准机架嵌入式安装
- 外形尺寸：240mm（宽）×180mm（高）×120mm（深）
- 整机重量：约 1.45kg
- 外壳材质：铝合金密封散热壳体
- 可选配套：高压整流变、4~20mA 浊度变送器、工业屏蔽网线、机架安装导轨、上位 ProMo 监控组态软件
- 自适应火花闭环调压算法，兼顾除尘效率与设备安全实时监测电场火花、拉弧状态，自动调整晶闸管触发角，在不持续闪络的前提下维持最高电晕功率，大幅提升粉尘捕捉效率；发生严重拉弧时快速降功率闭锁输出，避免高压电极、整流变绝缘击穿，适配高粉尘、高比电阻复杂烟气工况。
- 4 通道隔离高精度信号采集，复杂电网测量稳定可靠四路模拟通道独立电气隔离，可同时采集一次侧、二次侧电气参数与烟气反馈信号，有效隔绝高压电场谐波、变频器干扰，采集数据无漂移、无跳变，为精准调压控制提供可靠数据支撑。
- 本地面板 + 远程双模式运维，调试与集中管控兼顾支持现场面板就地参数整定、故障查看，也可通过以太网 / RS485 接入全厂 SCADA 系统，实现远程四遥、参数批量修改、历史曲线导出，单台上位可统一管控数十台电除尘控制器，大幅减少现场巡检工作量。
- 全维度多级硬件保护，规避高压除尘重大设备故障集成过流、过压、过热、持续闪络、信号断线、电源缺相多重软硬件保护，故障瞬间闭锁调压输出并存储故障记录，运维人员可快速定位电场、传感器、整流变故障点位，降低停机检修时长。
- 工业宽温金属密封设计，恶劣烟气厂区长期稳定运行铝合金散热壳体搭配全隔离信号回路，耐受电厂、冶金厂区高温、多粉尘、强电磁干扰环境；无风扇自然对流散热结构，无易损耗风机部件，长期连续运行免维护，适配电厂 7×24 小时不间断除尘工况。
- 标准化兼容架构，备件替换与系统扩容便捷高效完全兼容 EPIC III 全系列除尘控制器，老旧同规格模块可直接原位替换，原有传感器、整流变、通信线路无需重新敷设；多台控制器支持总线链式级联，新增除尘电场无需改造整套监控网络，扩容改造成本低。
- 火力发电厂、垃圾焚烧电厂烟气静电除尘系统，多电场高压整流变自动调压、火花抑制控制项目。
- 钢铁冶炼、水泥建材生产线粉尘治理电除尘装置，烟气浊度联动闭环调控系统配套。
- 化工、石化尾气除尘成套设备，高压电场自动稳压、故障远程监控改造工程。
- 市政垃圾焚烧、危废处理厂除尘自动化升级，多机组集中远程运维管控场景。
- 老旧 Alstom EPIC 系列电除尘控制器老化损坏备件替换、除尘系统智能化远程监控改造项目。
