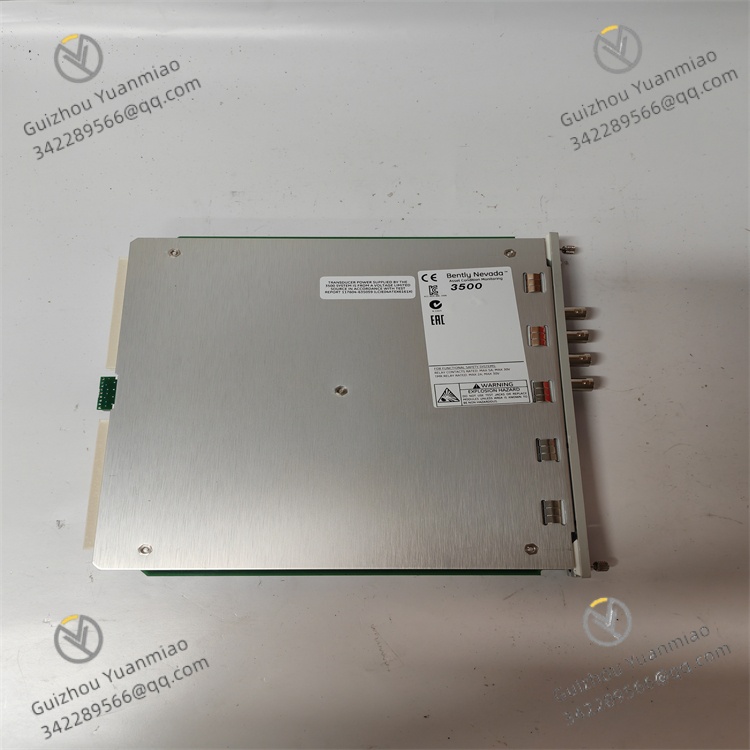

BENTLY 3500/77M 176449-07
一、产品概述
BENTLY 3500/77M 176449-07 是一款专为大型旋转机械（如汽轮机、发电机、压缩机、风机）设计的高性能多通道监测模块，隶属于 BENTLY 3500 振动监测系统家族，核心定位是作为旋转设备 “健康状态监测中枢”，专注解决工业场景中旋转机械因振动、位移、温度异常导致的设备故障问题，通过实时采集设备运行参数，实现早期故障预警、故障诊断与安全保护，保障设备长期稳定运行。
该模块具备 “多参数同步采集 + 高精度测量 + 强环境耐受” 的核心优势：支持 8 路振动 / 位移信号同步采集，兼容 BENTLY 3300、3500 系列涡流传感器、加速度传感器，测量精度达 ±0.1% F.S.，可捕捉微米级振动位移变化；内置先进的数字滤波与信号处理算法，能有效滤除工业现场电磁干扰，确保数据准确性；同时具备宽温适应（-40℃~+70℃）、抗振动（10g）、抗电磁干扰设计，能在电站汽轮机厂房、石化压缩机车间、冶金风机房等恶劣工业环境下连续稳定工作。相较于普通单通道监测模块，其在通道密度、测量精度、抗干扰能力上优势显著；相较于第三方监测方案，其与 BENTLY 3500 系统无缝兼容，无需二次开发即可实现 “数据采集 - 报警 - 诊断” 闭环，是大型旋转机械预测性维护的核心组件。
作为 BENTLY 监测系统的经典款型，3500/77M 176449-07 广泛应用于电力、石化、冶金、航空航天等领域，为 1000MW 火力发电机组汽轮机、大型 LNG 压缩机、高炉风机等关键设备提供振动、轴位移、键相参数监测，是保障工业生产连续性、降低设备维修成本的关键技术装备。
二、技术规格
（一）核心监测与测量参数
参数类别 | 具体规格 |
通道配置与兼容性 | 8 路独立监测通道，每路支持涡流传感器（位移 / 振动）、加速度传感器输入；兼容 BENTLY 3300 XL（量程 ±250μm）、3500 8mm 涡流传感器（量程 ±500μm）、3500 加速度传感器（量程 ±50g）；支持键相信号输入（1 路，兼容 60Hz~10kHz 脉冲信号） |
测量范围与精度 | 1. 位移测量：量程 ±100μm~±1000μm 可调，分辨率 0.1μm，测量精度 ±0.1% F.S.；2. 振动测量：量程 0~50mm/s（峰峰值）、0~50g（加速度）可调，分辨率 0.01mm/s，测量精度 ±0.2% F.S.；3. 温度测量（扩展）：支持 4 路 PT100 铂电阻输入（-50℃~+200℃），测量精度 ±0.5℃ |
信号采集与处理 | 采样率：每通道 10kHz 同步采样，确保多通道信号相位一致性；信号处理：内置低通滤波（截止频率 1Hz~10kHz 可调）、高通滤波（0.1Hz~100Hz 可调）、抗混叠滤波（8 阶椭圆滤波器，阻带衰减≥80dB）；数据输出：支持原始波形数据（16 位分辨率）、处理后参数（峰峰值、有效值、峰值）输出 |
报警与保护功能 | 每通道支持 2 级报警阈值（警告、危险）设置，报警逻辑可配置（瞬时值、平均值、趋势值触发）；支持继电器输出（2 路，触点容量 250V AC/5A、30V DC/5A），用于设备停机保护或声光报警 |
（二）通信与系统兼容性参数
- 通信接口配置：1 路 RS-485 通信接口（支持 Modbus RTU 协议，波特率 9600~115200bps 可调）；1 路以太网接口（10/100Base-T，支持 TCP/IP 协议），可接入 BENTLY 3500 系统主机或第三方 DCS 系统（如西门子 PCS 7、霍尼韦尔 Experion）；
- 系统兼容性：完全兼容 BENTLY 3500 监测系统，支持与 3500/20 框架、3500/32 显示器、3500/40M 保护模块协同工作；支持 BENTLY System 1 诊断软件，可实现振动频谱分析、趋势分析、故障诊断（如不平衡、不对中、轴承故障）；
- 数据存储与传输：内置 512KB RAM 用于实时数据缓存，支持 1000 条历史报警记录存储（含时间戳、通道号、报警值）；通过以太网接口可实现原始波形数据上传（速率≤10Mbps），用于离线故障分析。
（三）电气与电源参数
- 电源要求：工作电压 24V DC（宽幅适应 18V DC~36V DC）；工作电流≤300mA（无传感器负载时），满载电流≤800mA（8 路传感器同时工作时）；功耗≤15W（24V DC 供电，满载条件下）；支持电源反接保护（≤40V DC 反向电压无损坏）；
- 电气隔离：每路传感器输入与模块内部电路光电隔离（隔离电压≥2500Vrms）；通信接口与电源电路双重隔离（隔离电压≥1500Vrms）；模拟量输出与输入电路隔离（隔离电压≥2000Vrms），避免接地环路干扰；
- 接地要求：支持单点接地（接地电阻≤1Ω），信号地、电源地、机壳地独立引出，配备专用接地端子，减少接地干扰导致的测量误差。
（四）环境参数
- 工作环境：工作温度范围 - 40℃~+70℃，支持低温启动（-40℃环境下无需预热，启动时间≤30s）；存储温度范围 - 55℃~+85℃；湿度范围 5%~95%（无冷凝，符合 IEC 60068-2-3 标准）；
- 抗振动与冲击：抗振动等级 10g（10Hz~2000Hz，符合 IEC 60068-2-6）；抗冲击等级 50g（11ms 脉冲，符合 IEC 60068-2-27），适应旋转机械本体振动环境；
三、功能特点
（一）多通道同步采集，捕捉设备全面状态
BENTLY 3500/77M 176449-07 以 “8 路同步采样 + 多参数监测” 为核心，实现旋转设备全维度状态监测：
- 多参数协同监测：8 路通道可同时采集振动、轴位移、键相参数，为故障诊断提供完整数据支撑 —— 例如，在 1000MW 汽轮机监测中，4 路通道采集汽轮机高中压转子径向振动（X/Y 方向），2 路通道采集轴位移（推力轴承间隙），1 路通道采集键相信号（转速同步），1 路通道采集轴承温度，通过多参数关联分析，可精准判断 “不平衡”（振动峰值随转速平方变化）、“不对中”（2 倍频振动分量突出）等故障类型；
- 10kHz 同步采样：每通道 10kHz 同步采样确保多通道信号相位一致性，可分析振动相位差 —— 例如，监测压缩机转子两端振动时，同步采样可获取两端振动的相位差（如 180° 相位差提示转子弯曲），避免非同步采样导致的相位偏差，提高故障诊断准确性；
- 宽量程适配：支持 ±100μm~±1000μm 位移量程，适配不同类型旋转设备 —— 例如，监测小型风机（振动位移≤100μm）时，选择 ±200μm 量程，测量分辨率 0.05μm；监测大型汽轮机（轴位移≤500μm）时，选择 ±1000μm 量程，确保测量覆盖设备全工况范围。
（二）高精度信号处理，抵御工业现场干扰
模块通过先进信号处理技术，确保恶劣环境下测量数据准确：
- 多级滤波抗干扰：8 阶椭圆抗混叠滤波与自适应数字滤波，可滤除工业现场电磁干扰 —— 例如，在电站汽轮机厂房（存在 10kV 高压设备，电磁辐射 20V/m），传感器输出的振动信号含 50Hz 工频干扰，模块通过 50Hz 陷波滤波与 10kHz 低通滤波，将振动测量误差从 ±5μm 降至 ±0.5μm，确保数据准确性；
- 涡流传感器信号调理：内置专用涡流传感器信号调理电路，补偿传感器线性误差 —— 例如，BENTLY 3300 XL 传感器在量程边缘（±250μm）存在 ±1% 线性误差，模块通过软件补偿算法，将误差降至 ±0.1%，确保全量程测量精度；
- 温度漂移补偿：核心元器件采用低温漂设计，配合软件温度补偿，减少环境温度对测量的影响 —— 例如，在夏季高温（65℃）环境下，模块内部电路温度漂移导致的位移测量误差≤0.2μm，远低于工业设备允许的 ±1μm 误差阈值。
（三）全周期安全保护，规避设备故障风险
模块内置多层级保护逻辑，实现旋转设备全生命周期安全监测：
- 多级报警与停机保护：支持警告（如振动值 10mm/s）、危险（如振动值 15mm/s）两级报警，危险报警触发停机 —— 例如，高炉风机额定振动值≤8mm/s，设置警告阈值 10mm/s（触发声光报警）、危险阈值 15mm/s（触发风机停机），当风机因轴承磨损导致振动升至 15.2mm/s 时，模块在 50ms 内输出停机信号，避免轴承卡死；
- 趋势分析与早期预警：支持振动趋势分析（如 1 小时 / 1 天 / 1 周趋势），实现早期故障预警 —— 例如，监测压缩机振动时，模块记录每日振动峰值，当振动从 5mm/s 以 0.5mm/s/ 天的速率上升时，提前 7 天发出趋势预警，提醒运维人员检查轴承润滑状态，避免故障扩大；
- 故障记录与追溯：存储 1000 条历史报警记录（含时间戳、通道号、报警值、故障类型），可通过以太网导出 —— 例如，汽轮机因转子不平衡导致振动超标停机后，运维人员通过导出报警记录，查看故障发生时间（2024-XX-XX 14:30）、振动峰值（18mm/s）、频谱特征（1 倍频突出），快速定位故障原因。
（四）系统协同与智能诊断，提升运维效率
模块与 BENTLY 3500 系统深度协同，实现智能运维：
- BENTLY System 1 诊断集成：支持接入 BENTLY System 1 诊断软件，实现自动故障诊断 —— 例如，软件通过分析模块上传的振动频谱，识别 “2 倍频分量占比 30%” 特征，自动诊断为 “转子不对中”，并给出维修建议（调整联轴器同心度），运维人员无需具备专业诊断知识即可快速处理故障；
- DCS 系统数据交互：通过以太网接口将监测数据上传至 DCS 系统，实现集中监控 —— 例如，在石化企业中央控制室，DCS 系统实时显示各压缩机的振动、位移、温度参数，当某台压缩机振动超标时，DCS 触发全局报警，同时调用模块存储的历史数据，辅助运维决策；
- 远程运维与 calibration：支持通过以太网远程校准传感器与模块 —— 例如，运维人员在中控室通过 BENTLY 软件远程对 8 路传感器进行线性校准，无需到现场拆卸设备，校准过程≤10 分钟，减少设备停机时间。
