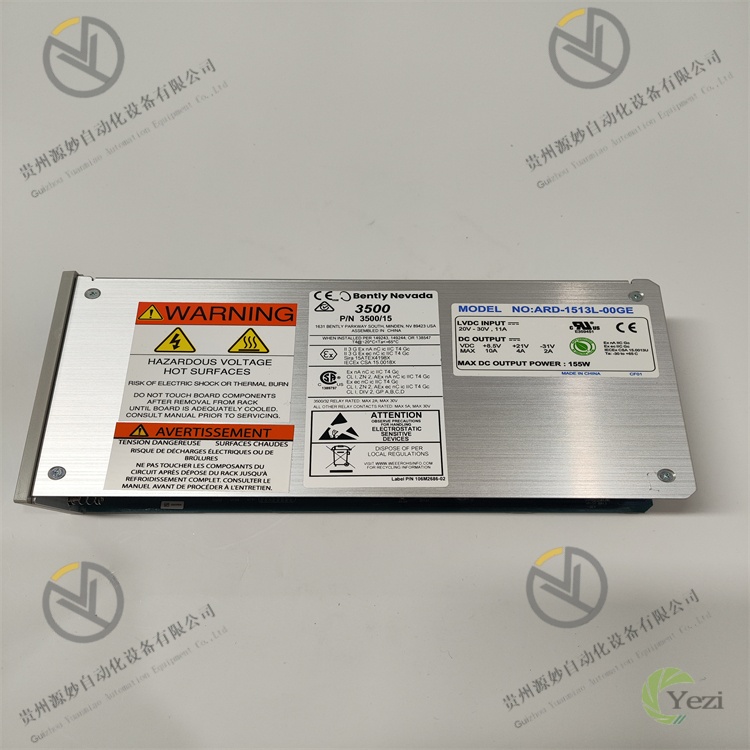

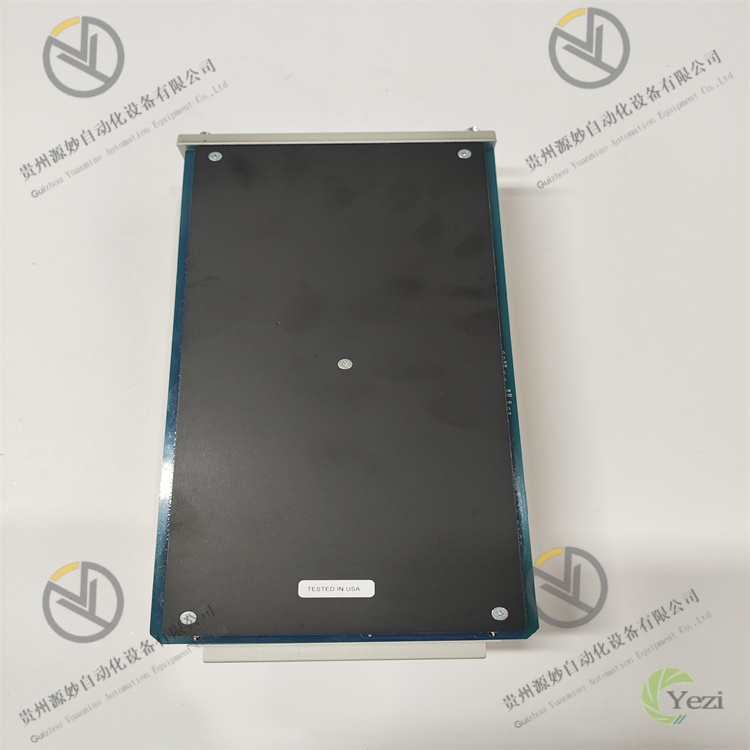

BENTLY 3500/15 114M5330-01

一、产品概述

该模块采用3500系列标准模块化架构，具备极强的系统兼容性和扩展性，可直接插入3500系列标准机架的专用通讯插槽，无需额外配置适配器即可与系统内所有3500系列监测模块实现无缝对接。遵循工业级高可靠性设计标准，通过多重电磁干扰抑制、宽温工作范围优化及冗余通讯链路设计，能稳定适应工业现场高温、多尘、强振动、强电磁干扰的严苛环境。依托BENTLY专用的高速数据传输技术和故障容错机制，确保设备状态数据传输的实时性、完整性和准确性，是构建高可靠关键设备状态监测与保护系统的核心通讯枢纽。

二、技术参数

三、功能特点

• 3500系统无缝集成，部署高效便捷：模块采用3500系列统一硬件接口和系统通讯协议，可直接插入3500标准机架的专用通讯插槽，无需额外配置驱动程序或硬件跳线，通电后自动与机架内所有监测模块（如3500/42振动模块、3500/50位移模块、3500/60转速模块）建立通讯连接，实现“即插即用”式集成。通过3500系统组态软件（Bently Nevada 3500 Configuration Software）可完成通讯协议选择、接口参数配置、数据点映射、传输周期设定等全流程操作，支持将监测数据按预设规则分类传输至不同上位系统（如DCS用于联锁保护，诊断平台用于故障分析），与系统的监测逻辑、报警机制、历史数据存储无缝联动，大幅缩短系统调试周期。
• 多协议兼容设计，互联适配广泛：集成Modbus RTU/TCP、EtherNet/IP、PROFIBUS DP、OPC UA等主流工业通讯协议，同时支持BENTLY专有系统协议，可直接与不同厂商的上位机（如SIEMENS WinCC、Rockwell FactoryTalk、ABB System 800xA）、DCS、PLC及设备管理平台实现互联，无需额外配置协议转换网关，降低系统集成成本。各通讯接口可独立配置协议类型和参数，例如以太网接口1配置为Modbus TCP与DCS通讯，以太网接口2配置为OPC UA与设备诊断平台通讯，RS485接口配置为Modbus RTU与本地显示仪表通讯，满足多系统数据共享需求。
• 高速数据传输，实时性保障充足：采用专用高速数据处理芯片和并行通讯架构，以太网接口支持10/100Mbps自适应速率，可实现1024个监测点数据的实时传输，数据更新周期最短可达10ms，能精准捕捉关键设备的动态状态变化（如汽轮机启停阶段的振动峰值、压缩机喘振前兆的压力波动）。针对不同优先级数据采用差异化传输策略，设备联锁保护相关数据（如振动超标报警信号）采用最高优先级传输，延迟≤5ms；常规状态监测数据采用常规优先级传输，平衡实时性与带宽占用；历史数据归档采用低优先级异步传输，避免影响关键数据传输效率。
• 冗余设计全面，运行可靠稳定：具备多重冗余保障机制，确保通讯链路不间断。电源冗余：支持双路DC 24V冗余输入，一路电源故障时自动切换至另一路，切换时间≤1ms，无数据传输中断；通讯接口冗余：2个以太网接口可配置为冗余模式（如主备切换或链路聚合），主接口故障时自动切换至备用接口，切换时间≤10ms，同时支持通讯线路故障自检测；数据冗余：采用数据缓存和重传机制，当通讯链路短暂中断时（≤30s），模块自动缓存未传输数据，链路恢复后按顺序重传，避免数据丢失；模块级冗余：支持双模块热备配置，主模块故障时，备用模块在50ms内接管所有通讯功能，确保数据传输连续性。
• 多重隔离与抗扰，适应严苛环境：采用“通讯接口-背板”“电源-背板”“接口间”三重电气隔离设计，隔离电压分别达2500VAC/1min（接口与背板）、1500VAC/1min（电源与背板）和1000VAC/1min（接口间），有效阻断现场接地环路、电源波动及设备电磁辐射对通讯信号的干扰。各通讯接口均配备TVS浪涌抑制元件和EMC滤波电路，可承受±2kV瞬时浪涌冲击，过滤100kHz以下高频噪声，通过IEC 61000-4系列抗电磁干扰测试，在高压电机、变频器、大功率整流设备等强干扰环境中，射频干扰抑制能力≥45dB，确保通讯信号的稳定性和数据传输的准确性。
• 全维度诊断与预警，运维便捷高效：具备完善的在线诊断功能，可实时监测模块内部核心组件（数据处理芯片、通讯接口芯片、电源管理模块）、通讯链路（接口连接状态、信号强度、数据传输误码率）及组态参数（协议匹配性、数据点映射有效性）的运行情况。诊断信息包括故障类型（如接口故障、协议不匹配、数据传输超时）、故障接口、故障发生时间及故障等级（警告/故障/紧急故障），可通过3500系统组态软件远程查看和历史追溯，也可通过模块正面LED指示灯（电源灯、运行灯、各接口状态灯、故障灯）本地直观显示。支持故障预警功能，当检测到通讯信号衰减、接口温度异常、误码率上升等潜在故障征兆时，提前发出预警信号，助力运维人员开展预测性维护。
• 工业级加固设计，环境适应性卓越：采用工业级高可靠性元器件和全金属外壳设计，外壳具备优异的散热性能和机械强度，可快速导出模块运行热量，确保在-20~65℃标准温度范围及-40~70℃短期扩展温度范围内稳定工作。通过IEC 60068-2-6标准的振动测试（5~150Hz，3g加速度）和IEC 60068-2-27标准的冲击测试（15g加速度，11ms持续时间），可适应设备运行振动及运输安装冲击。模块防护等级达IP20，配备防尘面板和防水接头设计，可有效防止工业现场灰尘和油污侵入，适应发电车间、化工装置、冶金厂房等多尘、高温、高振动的严苛运行环境。
• 灵活数据管理，适配多样化需求：支持数据点自定义映射功能，可通过组态软件将3500系统内的监测参数（如振动峰值、位移偏差、转速值、温度值、报警状态等）灵活映射至通讯协议的数据寄存器，适配不同上位系统的数据格式要求。支持数据过滤和聚合功能，可按预设规则对原始监测数据进行滤波（如去除瞬时干扰数据）、统计（如计算5分钟平均值、峰值）及聚合（如将多个同类监测点数据打包传输），减少无效数据传输，降低上位系统处理负荷。支持事件触发式数据传输，当监测数据达到预设阈值（如振动超标、设备停机）时，自动触发关键数据的优先传输和日志记录，便于故障追溯分析。

四、工作原理

1. 模块初始化与组态加载：模块安装至3500机架并接通电源后，自动启动初始化流程。首先执行硬件自检，依次检测数据处理单元、各通讯接口芯片、电源管理模块及与机架背板的连接完整性；自检通过后，通过机架内部总线与3500系统控制器建立通讯，接收系统下发的组态参数，包括通讯协议类型（如Modbus TCP）、接口参数（如IP地址、端口号、波特率）、数据点映射规则（如振动模块通道1数据映射至寄存器0x0001）、传输周期、冗余配置模式及故障阈值等。初始化完成后，模块向系统控制器反馈“就绪”信号，LED运行灯常亮，进入正常工作模式；若自检失败或组态参数加载错误，立即触发故障报警，通过机架总线上传故障代码，并点亮对应故障指示灯。
2. 监测数据采集与整合：模块通过3500机架内部高速总线，实时采集系统内各监测模块（振动、位移、转速、温度等）的监测数据，包括实时测量值、报警状态（如一级报警、二级报警）、模块运行状态及故障信息。采集过程采用“轮询+中断”结合的方式：对常规监测数据采用定时轮询采集，轮询周期与预设传输周期同步；对报警、故障等关键事件数据采用中断触发采集，确保关键信息无延迟获取。采集后的数据进入数据整合单元，按组态规则进行分类（如按设备分区、按参数类型分类）、标记（如添加时间戳、数据来源标识）及初步校验（如剔除明显异常数据），形成标准化数据帧。
3. 协议转换与数据处理：整合后的标准化数据帧送入协议转换单元，根据各通讯接口的组态协议类型，将数据转换为对应协议的格式：例如，转换为Modbus TCP协议时，将监测数据写入对应的数据寄存器（线圈寄存器、离散输入寄存器、保持寄存器等），并添加Modbus帧头、地址码、功能码及CRC校验码；转换为OPC UA协议时，将数据映射至对应的节点变量，按OPC UA信息模型封装数据。同时，根据组态规则执行数据处理：对需要滤波的参数执行数字滤波算法，对需要统计的参数计算指定周期内的特征值（平均值、峰值等），对报警数据添加优先级标识。处理完成后，数据帧等待传输指令。
4. 数据传输与冗余联动：协议转换完成的数据帧，根据预设的传输规则和优先级，通过对应通讯接口传输至外部上位系统。以太网接口采用TCP/IP可靠传输机制，确保数据无丢失；RS485接口采用差分传输方式，提升抗干扰能力；PROFIBUS DP接口按主从通讯模式与外部设备交互。数据传输过程中实时执行CRC校验，若检测到数据帧错误，自动触发重传机制。若配置冗余模式：接口级冗余时，主接口实时向备接口同步数据传输状态，主接口故障时，备接口在10ms内接管传输任务；模块级冗余时，主模块实时向备模块同步采集数据和工作状态，主模块故障时，备模块通过机架总线获取控制权，50ms内恢复数据传输，确保通讯链路不中断。
5. 指令接收与执行反馈：模块在传输数据的同时，实时监听各通讯接口接收的外部上位系统控制指令，如参数查询指令、组态修改指令、报警复位指令等。接收的指令经协议解析单元转换为3500系统可识别的内部指令，通过机架总线下发至对应监测模块或系统控制器执行。执行完成后，模块采集执行结果（如参数查询结果、组态修改状态），按原通讯协议格式封装后反馈给上位系统，形成“指令下发-执行-反馈”的闭环控制。
6. 实时诊断与故障处理：模块在运行过程中持续执行全维度诊断：①硬件诊断：周期性检测数据处理芯片工作状态、通讯接口芯片电压、电源模块输出稳定性及隔离电路完整性；②通讯诊断：实时监测各接口连接状态（如以太网链路通断）、数据传输误码率、信号强度及协议匹配性（如上位系统请求协议与组态协议是否一致）；③数据诊断：校验采集数据的完整性、时效性及合理性（如数据是否超出正常量程）。诊断到故障时，立即执行三重动作：①通过机架总线向3500系统控制器上传故障详情；②点亮模块正面对应故障指示灯；③若配置冗余，自动触发冗余切换逻辑，确保通讯连续性。
