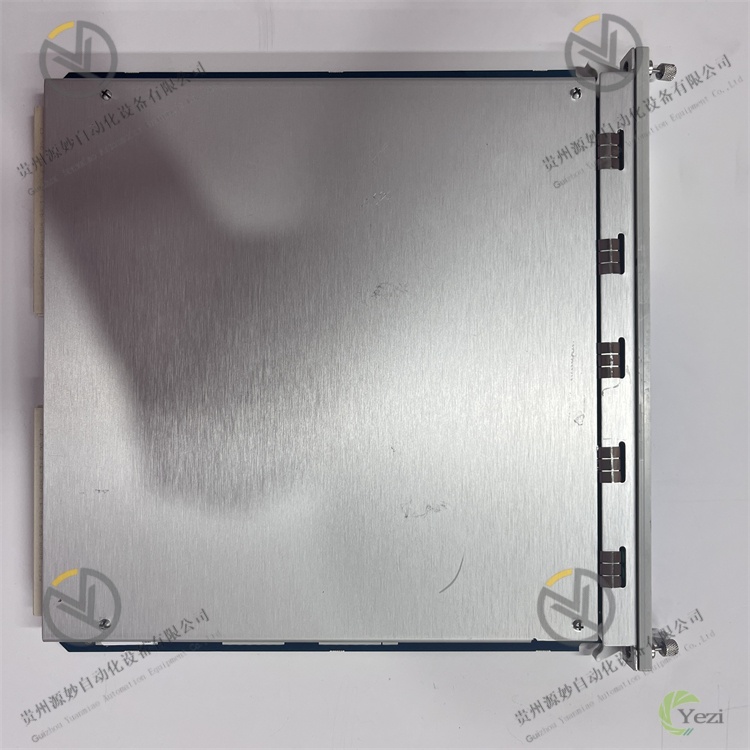

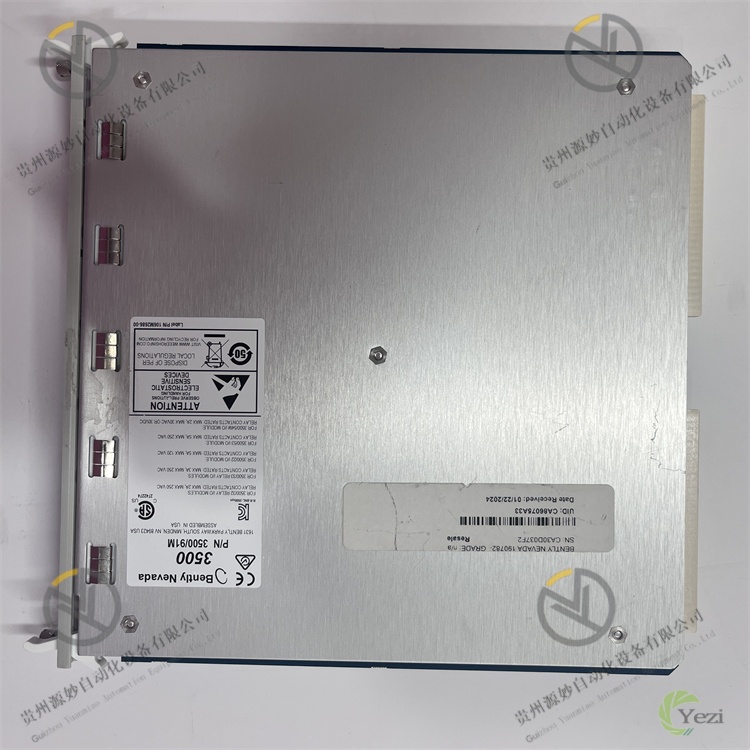

BENTLY 3500/91M 190782-01
一、概述
BENTLY 3500/91M 190782-01为一款转速监测与超速保护模块，是3500系列状态监测系统的核心功能模块之一，广泛应用于电力（汽轮机、发电机）、石化（离心压缩机、催化裂化风机）、冶金（轧钢机主传动）、航空航天（航空发动机测试台）等领域。该模块作为旋转机械转速监测与安全保护的“核心执行单元”，专门接收现场转速传感器（如磁电式转速传感器、光电式转速传感器）输出的转速信号，通过内部高精度信号调理、频率测量、逻辑判断及阈值比较等环节，实现对设备转速的实时监测、显示、报警及联锁控制，同时将转速数据上传至3500系统框架或上位监控平台，为设备启停控制、运行状态评估及超速故障防护提供高可靠性支撑。
该模块属于本特利3500系列的高端转速保护模块，采用工业级高精度硬件电路设计、多重抗干扰机制及冗余容错架构，可在-40℃-85℃宽温、强电磁干扰、高振动等严苛工况下长期稳定运行，满足API 670《旋转机械振动、轴位移和轴振动监测系统》、ISO 13373《机械振动与冲击——旋转机械状态监测》等国际标准要求。其核心优势体现在转速测量精度高、响应速度快、保护逻辑灵活、抗干扰能力强及系统兼容性优异等方面，是保障旋转机械（尤其是高速旋转设备）避免因超速导致转子断裂、轴瓦烧毁等恶性故障的关键设备。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
转速测量参数 | 通道数量 | 单通道独立监测（支持1路转速传感器输入，1路报警输出+1路转速信号变送输出） |
适配传感器类型 | 磁电式转速传感器（输入信号：正弦波，峰-峰值0.1V-20V）、光电式转速传感器（输入信号：方波，5V-24V）、霍尔效应传感器（输入信号：脉冲信号，5V-24V） |
测量范围 | 0.1rpm-100,000rpm（可通过软件分档配置，低转速档0.1-1000rpm，高转速档1000-100000rpm） |
测量精度 | 转速≤1000rpm时，精度±0.01rpm；1000rpm＜转速≤100000rpm时，精度±0.05% FS；分辨率：0.01rpm（全量程） |
响应时间 | 转速阶跃变化时，响应时间≤1ms（如从1000rpm突升至1500rpm，1ms内完成测量更新）；超速报警响应时间≤2ms（从检测到超速到输出报警信号） |
报警与保护参数 | 报警阈值配置 | 支持4级可配置阈值：低报（如额定转速的90%）、高报（如额定转速的105%）、超速预报警（如额定转速的110%）、超速跳闸（如额定转速的115%），阈值设定范围0.1rpm-100000rpm |
输出类型 | 报警输出：2路独立继电器输出（干接点，容量250V AC/5A或24V DC/10A），可配置为“报警时吸合”或“报警时断开”；变送输出：1路4-20mA DC标准信号（对应0-100000rpm，精度±0.1% FS） |
保护逻辑 | 支持“延时报警”（延时时间0.1-10s可配置，避免瞬时干扰误报警）、“转速丢失报警”（当转速信号中断≥50ms时触发）、“转速过低报警”（低于设定下限触发）；支持与3500系统其他模块联锁（如与振动模块联动跳闸） |
冗余功能 | 支持1+1模块冗余配置，主备模块实时同步转速数据与报警状态，主模块故障时备模块无扰切换（切换时间≤5ms），确保保护功能不中断 |
系统兼容与通信参数 | 系统兼容性 | 完全适配本特利3500系列框架（3500/05框架、3500/15框架等），支持与3500/42M振动监测模块、3500/45位置监测模块、3500/22M键相模块等协同工作 |
通信接口 | 通过3500系统背板总线与框架通信（通信速率10Mbps，实时传输转速数据与报警信息）；支持通过3500/90通信模块扩展Ethernet/IP、Modbus TCP接口，实现与上位系统（如System 1软件、DCS系统）数据交互 |
数据记录功能 | 支持转速历史数据记录（采样周期10ms-1s可配置），可存储最近1000条转速极值数据（含时间戳）、500条报警事件日志（含报警类型、触发时间、恢复时间） |
电源与功耗参数 | 供电规格 | 由3500系列框架电源模块集中供电，输入电压：±5V DC（模拟电路）、+24V DC（数字电路与继电器）；最大输入电流：±5V回路≤100mA，+24V回路≤200mA |
功耗指标 | 典型功耗：≤5W（正常运行，带1路传感器输入+1路继电器输出）；最大功耗：≤8W（继电器全负载运行时） |
环境与可靠性参数 | 环境适应性 | 工作温度：-40℃-85℃；存储温度：-55℃-125℃；相对湿度：0%-95%（无凝露，符合IEC 60068-2-30标准）；抗电磁干扰：符合IEC 61000-4-2（ESD ±25kV）、IEC 61000-4-4（EFT ±4kV）、IEC 61000-4-6（CS 20V/m）标准 |
可靠性指标 | 平均无故障时间（MTBF）：≥3,000,000小时；使用寿命：≥25年；防护等级：IP20（模块本体，安装于框架内）；振动耐受：10g RMS（10Hz-2000Hz，三轴向） |
物理参数 | 尺寸与安装 | 尺寸：160mm×80mm×30mm（长×宽×高，适配3500系列框架插槽）；安装方式：3500系列框架嵌入式安装（单插槽占用）；外壳材质：铝合金（阳极氧化，防腐蚀）；重量：约200g |
三、功能特点
1. 全量程高精度测量，转速数据精准可靠
3500/91M 190782-01采用单通道独立设计，针对不同类型转速传感器输出特性，内置专用信号调理电路：对于磁电式传感器的微弱正弦波信号，通过低噪声仪表放大器（增益可调范围10-1000倍）进行放大，再经16位高精度ADC芯片（采样率1MHz）转换为数字信号；对于光电式、霍尔效应传感器的脉冲信号，直接通过高速比较器整形后送入数字信号处理单元（DSP）。模块支持0.1rpm-100000rpm全量程测量，采用“分段式精度控制”技术，低转速段（≤1000rpm）通过延长采样时间提升精度至±0.01rpm，可精准捕捉汽轮机启动阶段的低速爬升过程（如从5rpm/min的增速）；高转速段（＞1000rpm）通过硬件锁相环（PLL）技术稳定频率测量，精度达±0.05% FS，能实时监测航空发动机100000rpm的高速运行状态。模块内置温度补偿电路，可抵消环境温度（-40℃-85℃）变化对电路参数的影响，如在冶金车间60℃高温环境下，转速测量误差仍可控制在±0.03rpm内，确保不同工况下数据的一致性。
2. 多级报警与快速保护，设备安全双重保障
模块具备完善的多级报警与超速保护功能，支持低报、高报、超速预报警、超速跳闸4级阈值自定义配置，适配不同设备的安全运行需求：如针对汽轮机，可设定额定转速3000rpm时，2700rpm触发低报（提示转速偏低）、3150rpm触发高报（提示转速异常升高）、3300rpm触发预报警（启动预警流程）、3450rpm触发跳闸（切断动力源）。报警输出采用2路独立继电器设计，可分别配置为“报警动作”和“故障连锁”，如高报时触发HMI声光报警，跳闸时直接切断设备电源。模块响应速度极快，转速阶跃变化响应时间≤1ms，超速报警从检测到输出仅需2ms，远快于传统转速模块（5-10ms），能在设备转速突升时快速触发保护，如离心压缩机因喘振导致转速在10ms内从1500rpm升至1700rpm（超额定值10%）时，模块可在2ms内输出跳闸信号，避免设备损坏。针对现场干扰导致的瞬时转速波动，模块支持0.1-10s可配置延时报警功能，如设置1s延时后，可过滤电网波动导致的0.5s内瞬时超速误报警，提升保护逻辑的可靠性。
3. 强抗干扰与冗余设计，严苛工况稳定运行
模块采用全链路抗干扰设计应对工业现场复杂电磁环境：输入回路集成EMC滤波组件与浪涌保护器，可抵御±25kV静电放电、±4kV电快速瞬变脉冲群干扰，如在电厂发电机房强电磁环境下，能有效过滤10kV高压设备启停产生的电磁干扰，确保转速信号稳定。信号处理回路采用“模拟-数字隔离”技术，隔离电压达2500V AC，避免传感器侧干扰侵入系统背板总线；电源回路配备过压、过流保护，当框架供电电压波动±10%时，仍能正常工作。为保障关键设备的连续运行，模块支持1+1热备冗余配置，主备模块通过系统背板总线实时同步转速数据、报警阈值及运行状态，当主模块出现传感器接口故障、DSP故障等问题时，备模块可在≤5ms内无扰切换为主控模式，继续执行监测与保护功能，确保石化装置等连续化生产场景不中断。模块内置故障自诊断功能，可实时监测传感器连接状态（如开路、短路）、自身电路故障（如ADC故障、继电器故障），并通过系统总线向上位发送故障码，便于运维人员快速定位问题。
4. 深度系统集成，数据交互灵活高效
作为3500系列原生模块，3500/91M 190782-01与系统框架及其他模块实现硬件级无缝兼容，插入3500框架后，通过框架背板总线自动完成设备识别与地址分配，无需额外配置驱动。模块可与3500/22M键相模块联动，结合键相信号实现“转速-相位”同步监测，如分析汽轮机转子转速与相位的关联关系，诊断转子不平衡故障；与3500/42M振动模块协同工作时，可实现“转速-振动”联合报警，如当转速超过3150rpm且振动幅值超过4.5mm/s时，触发复合联锁跳闸，提升故障诊断的准确性。模块支持通过3500/90通信模块扩展多种工业通信协议，如Ethernet/IP、Modbus TCP，可将转速实时数据、历史日志上传至本特利System 1设备健康管理软件，实现转速趋势分析、故障溯源；也可接入第三方DCS系统（如西门子S7-400、罗克韦尔Allen-Bradley ControlLogix），为集中控制提供数据支撑。模块内置的历史数据记录功能，可存储1000条转速极值与500条报警日志，每条数据含精确时间戳（精度1ms），为设备故障分析（如超速事件溯源）提供可靠数据依据。
5. 便捷组态与运维，全生命周期成本优化
模块适配本特利3500系列专用组态软件（如Bently Nevada 3500 Configuration Software），工程师可通过软件直观配置核心参数：在“传感器配置”界面选择传感器类型（磁电/光电）、输入信号范围；在“阈值配置”界面设定4级报警阈值与延时时间；在“输出配置”界面定义继电器动作逻辑与变送输出范围（如4-20mA对应0-3000rpm）。软件支持“离线组态-在线下载”模式，可在电脑上完成参数配置后，通过以太网下载至模块，无需现场停机操作。模块正面配备LED状态指示灯组，包括电源灯（PWR，绿色常亮为正常）、运行灯（RUN，绿色闪烁为正常）、报警灯（ALM，红色常亮为报警）、冗余状态灯（RED，绿色常亮为主模块、闪烁为备模块），运维人员可通过指示灯快速判断模块运行状态。针对传感器校准需求，模块支持“标准信号校准”功能，通过接入标准频率信号（如1000Hz对应3000rpm，假设每转30个脉冲），一键完成精度校准，校准过程仅需5分钟，大幅提升运维效率。模块使用寿命达25年，MTBF超300万小时，可有效降低设备更换频率与运维成本。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认3500系统框架已断电；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损、变形，背板连接器针脚无弯曲、氧化；准备专用安装工具（如十字螺丝刀）、组态软件、传感器接线图纸及标准校准设备（如频率信号发生器）。
- 框架安装：打开3500系统框架前门，根据系统组态方案，选择空闲的单插槽位置（模块占用1个框架插槽）；双手持模块两侧，对准插槽导轨，平稳推入直至模块背板连接器与框架总线完全咬合；用专用十字螺丝刀拧紧模块前端的固定螺丝（扭矩0.5-0.8N·m），确保模块固定牢固，无松动。若为冗余配置，需在相邻插槽安装备模块，并通过框架内部冗余链路自动同步。
- 传感器接线：按照接线图纸连接转速传感器与模块——对于磁电式传感器，将信号线（红、黑）接入模块“INPUT”端子的“+”“-”，屏蔽线接入“GND”；对于光电式传感器，将电源线（+24V、GND）接入模块“PWR IN”端子，信号线接入“INPUT”端子；确保接线牢固，屏蔽线单端接地（接地电阻≤4Ω）。接线完成后，整理线缆并固定在框架走线槽内，避免线缆受力拉扯端子。
- 输出接线：根据控制需求连接报警输出与变送输出线路——继电器输出：将继电器“COM”“NO”端子接入外部控制回路（如跳闸回路、报警声光装置），确保回路电压与电流不超过继电器额定值（250V AC/5A）；变送输出：将“AO+”“AO-”端子接入DCS系统或记录仪，用于转速实时监测。
- 上电检查：闭合3500框架电源开关，观察模块指示灯：PWR灯绿色常亮、RUN灯绿色闪烁，无报警灯亮起，冗余状态灯符合组态（主模块常亮、备模块闪烁）；启动组态软件，通过以太网连接3500框架，在“设备列表”中确认模块型号“3500/91M 190782-01”被正常识别，若识别失败，检查模块安装是否到位或重新插拔模块。
- 校准测试：首次安装需进行精度校准——接入标准频率信号发生器，设定信号频率（如50Hz，对应3000rpm，假设每转60个脉冲）；在组态软件“校准”界面点击“开始校准”，软件自动对比测量值与标准值，完成校准后保存参数；断开标准信号，接入实际传感器，手动转动设备转子，观察软件显示的转速值与实际转速是否一致（误差应≤±0.01rpm），校准测试完成。
2. 组态配置流程
- 软件启动：在组态电脑上安装并启动Bently Nevada 3500 Configuration Software，使用管理员账号登录（默认账号：admin，密码：bentley）；点击“新建项目”，输入项目名称（如“汽轮机转速监测系统”）、框架型号（如3500/05），选择通信方式（以太网）并输入框架IP地址，完成项目创建。
- 设备添加：在项目界面展开“框架设备”节点，右键点击“插槽X”（X为模块安装插槽号），选择“添加模块”，在型号列表中选择“3500/91M”，输入模块序列号“190782-01”，系统自动加载默认配置，点击“确认”完成设备添加。
- 核心参数配置：
传感器配置：进入“传感器参数”界面，选择传感器类型（如“磁电式”），输入传感器灵敏度（如100mV/mm/s）、每转脉冲数（如转子每转30个齿，输入30）；
- 阈值配置：进入“报警阈值”界面，分别设定低报（如2700rpm）、高报（3150rpm）、预报警（3300rpm）、跳闸（3450rpm）阈值，设置延时时间（如高报延时0.5s，跳闸延时0.1s）；
- 输出配置：进入“输出参数”界面，定义继电器动作逻辑（如“跳闸时NO-COM闭合”），设定变送输出范围（如4-20mA对应0-3000rpm）；
- 冗余配置（冗余时）：进入“冗余参数”界面，勾选“启用冗余”，选择主备模块对应插槽号，设置切换延时（默认5ms）。
- 参数下载与生效：点击软件工具栏“下载”按钮，选择“在线下载”，系统自动将配置参数下发至模块；下载完成后，模块RUN灯闪烁3次表示参数生效；进入“在线监控”界面，观察实时转速显示（未接传感器时显示0rpm）、模块状态（“正常”），确认配置无误。
- 组态备份：点击“项目备份”，选择保存路径，将组态文件（.bcf格式）备份至电脑与U盘，同时打印参数配置表存档，完成组态流程。
3. 日常操作规范
- 运行监控：每日通过组态软件或HMI查看转速实时数据，确认转速稳定在额定范围（如汽轮机3000rpm±5rpm）；检查模块指示灯状态，确保无报警灯亮起；每周记录转速极值数据（最高、最低转速）与报警日志，分析设备运行趋势。
- 参数修改：修改参数前需备份当前组态文件；在“离线组态”模式下修改参数（如调整报警阈值），通过软件“语法检查”确认无误后，在线下载至模块；下载后需观察30分钟，确认转速测量与报警功能正常，避免参数错误导致保护失效。
- 冗余管理（冗余配置时）：每月进行一次手动冗余切换测试——在组态软件“冗余控制”界面点击“手动切换”，观察备模块切换为主模块后，转速测量、报警功能是否正常；切换完成后，再切换回原主模块，记录测试结果；确保主备模块状态同步，无数据偏差。
- 定期维护：每月清理框架内部粉尘，检查模块散热孔无堵塞，确保散热良好；每季度对传感器接线端子进行紧固，测量传感器线路绝缘电阻（应≥100MΩ）；每半年进行一次精度校准，使用标准频率信号发生器验证测量精度；每年备份一次历史数据与组态文件，清理过期日志（保留近1年数据）。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源灯不亮，模块未被识别 | 1. 框架供电故障或模块未安装到位；2. 模块背板连接器氧化或损坏；3. 模块内部电源电路故障 | 1. 断电检查框架电源输出（±5V、+24V），重新插拔模块确保安装到位；2. 用细砂纸轻轻打磨模块背板连接器针脚，去除氧化层；3. 更换备用模块，若恢复正常则为原模块故障，需返厂维修 | 打磨连接器时需断电操作，避免短路；更换模块需选用同型号3500/91M，且序列号匹配系统授权 |
转速显示异常（如跳变、无显示） | 1. 传感器接线松动、短路或损坏；2. 传感器与被测转子间隙不当（磁电式传感器间隙通常0.5-1.5mm）；3. 模块输入回路故障；4. 现场电磁干扰严重 | 1. 断电检查传感器接线，用万用表测量线路通断，更换损坏传感器；2. 调整传感器与转子间隙，用塞尺测量确保符合要求；3. 接入标准频率信号，若显示正常则为传感器问题，否则为模块故障；4. 检查传感器屏蔽线接地情况，增加接地极降低干扰 | 调整传感器间隙需在设备停机时进行；测量线路时需断电，避免触电；电磁干扰排查需结合现场设备运行状态（如启动高压设备时观察转速变化） |
误报警（无超速时触发报警） | 1. 报警阈值设置过低或延时时间过短；2. 现场干扰导致瞬时转速跳变；3. 模块测量精度漂移 | 1. 检查组态软件中报警阈值与延时时间，根据设备额定转速重新配置（如额定3000rpm，高报设为3150rpm）；2. 延长报警延时时间（如从0.1s改为0.5s），检查传感器屏蔽接地；3. 用标准信号发生器校准模块，若精度未恢复则需返厂 | 修改阈值前需确认设备额定转速，避免阈值过高失去保护作用；校准需使用经计量合格的标准设备 |
冗余切换失败，备模块不接管 | 1. 主备模块组态参数不一致；2. 框架冗余链路故障；3. 备模块故障或未启用冗余功能 | 1. 对比主备模块组态参数，确保阈值、输出逻辑等完全一致；2. 重启3500框架，重置冗余链路；3. 检查备模块指示灯状态，在组态软件中确认“冗余功能”已启用，更换故障备模块 | 主备模块参数需完全一致，否则切换后可能导致保护逻辑混乱；重启框架需在生产低负荷时段进行，提前做好应急措施 |
继电器无动作或变送输出异常 | 1. 继电器输出回路接线松动或负载过载；2. 组态软件中输出逻辑配置错误；3. 模块继电器或变送电路故障 | 1. 检查输出回路接线，测量负载电流（不超过继电器额定5A），更换过载负载；2. 在组态软件中重新配置输出逻辑（如“报警时NO-COM闭合”），下载后测试；3. 用万用表测量继电器线圈电压与变送输出电压，若异常则为模块故障 | 测试继电器时需断开外部高电压回路，避免模块损坏；变送输出测量需使用高精度万用表（精度≥0.01%） |
