一、产品概述

Bently Nevada 3500/72M，物料订货号 140734-08，属于 3500 机械保护系统专用4 通道往复压缩机活塞杆位置监测前卡，配套同型号 140734-08 后端 I/O 端子板分体组合使用，完全适配 3500/05 标准系统机架，满足 API 618 往复压缩机行业标准，是往复式压缩机填料、活塞杆、十字头故障保护核心监测模块。

模块适配电涡流位移探头信号输入，独立解算活塞杆位置、活塞杆下落、超压缩三类关键往复机组位移参数，支持通道两两分组独立组态，每通道可配置两级可编程报警阈值；集成 4 路隔离 4~20mA 模拟输出、无源继电器报警干接点，通过机架内部并行总线与 3500 机架、上位组态软件双向交互，实现机组活塞杆磨损、填料泄漏、活塞偏斜早期预警与安全停机联锁保护。

整机采用军工级宽温元器件、全通道信号电气隔离、硬件实时自诊断架构，原产美国，无机械磨损部件，支持机架带电热插拔。广泛用于炼化、天然气处理厂往复压缩机状态在线监测、老旧 3500 位移监测模块替换、往复机组预测性维护升级改造项目。

二、硬件结构与组成

1. 四通道电涡流信号采集与位移运算单元

内置专用位移 DSP 处理芯片，搭载 4 路完全独立隔离采集通道，每通道兼容本特利全系列 3300/3300XL 电涡流探头前置器信号；硬件完成间隙滤波、峰值提取、往复行程特征运算，支持 1~2 通道、3~4 通道分组配置不同监测功能，单通道故障不会干扰另外三组通道正常采集；内置硬件看门狗，运算异常自动锁存故障记录并点亮面板故障指示灯。

2. 面板状态指示与探头输入接口单元

面板配置 4 路 BNC 探头信号输入端子，配套多组双色 LED 状态指示灯：CH1~CH4 通道、PWR 电源、COM 通讯、FAULT 硬件故障、ALARM 报警、BYPASS 旁路；

PWR 常亮：机架 24VDC 供电正常
COM 闪烁：与机架背板总线数据交互正常
CH 通道灯闪烁：对应电涡流探头存在有效间隙输入信号
ALARM 点亮：通道参数触发预报警阈值
FAULT 常亮：探头断线、间隙超量程、模块硬件故障
BYPASS 点亮：通道手动旁路屏蔽保护逻辑
全部故障代码、位移实时数值可通过 3500 Rack Configuration 软件完整读取与回溯。

3. 机架背板高速并行总线交互单元

模块背部标准欧式双排镀金针背板接口，垂直插入 3500 机架全高槽位后对接机架电源与系统总线，实现与后端端子板、系统通讯卡、人机显示单元高速数据传输；实时上传 4 通道活塞杆位移测量值、报警状态、故障时序曲线，同步接收上位下发的探头灵敏度、报警阈值、滤波参数、联锁逻辑组态指令。

4. 报警输出与模拟量转换单元

配合配套 140734-08 后端 I/O 端子板对外输出标准化工业信号：

无源继电器干接点：独立预报警、危险停机两级输出，可直接接入机组联锁回路、DCS 数字量采集通道；
4 路隔离 4~20mA 模拟量输出：将活塞杆位置、下落量、超压缩量转换为标准模拟信号，接入 DCS、无纸记录仪、上位状态监测系统。
全部输出回路集成 TVS 瞬态吸收、限流保护，隔离外部负载反向电压冲击。

5. 一体化铝合金屏蔽壳体单元

全密封铝合金电磁屏蔽外壳，V0 阻燃耐高温 PCB 基板，加固元器件焊接工艺，标准 3500 机架全高单槽尺寸，适配 19 英寸标准控制柜机架安装；背板镀金接触针抗氧化耐腐蚀，无运动机械部件，金属外壳整体接地，抑制柜内变频器、大功率电机产生的高频电磁干扰。

3500-70M 176449-08 (2).jpg

三、技术参数

（一）采集与运算性能参数

型号物料号：3500/72M / 140734-08

通道数量：4 路独立电涡流位移采集通道

适配传感器：3300 系列电涡流探头及前置器

可测参数：活塞杆位置、活塞杆下落、超压缩量

输入阻抗：10kΩ

测量精度：满量程 ±0.33% FS

滤波规格：位置测量 1Hz~600Hz 固定峰值滤波，间隙 - 3dB@0.09Hz 低通滤波

报警配置：每通道独立可编程预报警、危险停机两级阈值，支持防抖延时设置

总线协议：3500 机架内部专用并行总线

诊断能力：探头断线、回路短路、间隙超量程、硬件过温、总线通讯中断在线实时检测

行业标准：符合 API 618 往复压缩机规范

（二）整机电气参数

机架额定供电：24VDC（允许范围 12~36VDC）

前后卡整套典型功耗：7W

继电器接点容量：最大 3A / 50VDC

模拟输出规格：4 路电气隔离 4~20mA

热插拔支持：支持机架带电插拔模块

配套后端端子板：140734-08 I/O 后端端子卡

配套组态软件：3500 Rack Configuration Software

原产地：美国

（三）环境防护参数

整机工作温度：-30℃ ~ +65℃

存储运输温度：-40℃ ~ +85℃

相对湿度：5%~95% RH，无凝露、无酸碱腐蚀性气体

防护等级：IP20（仅控制柜机架内部安装）

污染等级：2 级

电磁兼容：IEC 61000-4 系列工业 A 级抗干扰标准

振动标准：IEC 60068-2-6，适配往复压缩机长期持续振动工况

运行海拔：≤2000m

（四）机械安装参数

安装方式：3500/05 机架标准全高槽位垂直插入

外形尺寸：宽 24.4mm × 高 241.3mm × 深 241.8mm

整机重量：约 0.91kg

壳体材质：铝合金屏蔽外壳、阻燃耐高温 PCB、镀金背板接触针

四、产品功能与特性

专用往复机组活塞杆位移算法，精准预判填料与活塞杆故障

内置本特利专属往复位移解析算法，区别于旋转机械监测卡，精准捕捉活塞杆往复行程偏移、填料磨损下落、活塞超压缩异常位移量，提前预警填料泄漏、十字头松动、活塞撞击等恶性故障，满足炼化高压往复压缩机核心机械保护需求。

4 通道分组独立组态，单模块覆盖多级气缸多测点监测需求

4 路采集通道可两两分组配置不同监测参数，同一模块同步监测多级气缸活塞杆测点，无需额外增设监测卡，节约机架槽位，降低系统硬件采购与现场布线成本。

全链路硬件实时自诊断，快速区分探头、线路、模块本体故障

持续实时监测 BNC 探头回路、背板通讯总线、模拟输出、继电器接点工作状态，探头断线、电缆破损、间隙超限立即触发面板 FAULT 告警并锁存完整故障时序；运维人员可快速区分现场线路故障与模块硬件损坏，大幅缩短停机排查时长。

支持机架热插拔，长周期连续生产装置无需全线停机

模块支持机架带电插拔，单卡故障更换、新增位移测点扩容改造时，机架内其余监测模块、机组联锁保护逻辑不受任何扰动，适配炼化、化工装置全年不间断连续生产工况。

全通道电气隔离 + 铝合金屏蔽外壳，适配石化防爆强干扰现场

探头输入、模拟输出、背板总线三方电气隔离，搭配整体接地铝制屏蔽壳体，完全隔绝大功率电机、变频器、高压设备谐波与地电位差干扰，杜绝位移数值漂移、保护误报警、联锁误动作，适用于化工 Class1 Div2 防爆危险区域。

标准化 3500 系列统一架构，老旧系统改造替换便捷

统一机架槽位尺寸、背板总线定义、供电规格，老旧损坏 3500/72M 同型号模块可原位直接替换，原有电涡流探头线缆、后端端子板、DCS 接线无需改动，仅重新下载组态参数即可恢复全部监测保护功能，设备停机改造周期短。

五、适用工况与应用场景

油气石化行业：炼油厂、天然气处理厂往复式压缩机各级气缸活塞杆位置、下落量在线监测与停机联锁保护，预判填料磨损、活塞杆拉伤故障。

煤化工行业：合成氨、煤制氢高压往复增压机组活塞超压缩监测，规避活塞撞击缸盖、气缸破损重大设备事故。

化工行业：精细化工往复隔膜泵、增压泵活塞杆位移状态监测，实现密封件、导向套磨损提前预警。

技改维修场景：3500 系统新增往复压缩机位移测点、老旧位移监测模块老化更换、活塞杆监测误报警干扰整改、DCS 4~20mA 模拟信号扩容改造项目。

上一篇：Bently Nevada 3500/70M 140734-09 4 通道往复式脉冲速度监测前卡

下一篇：暂无

产品推荐

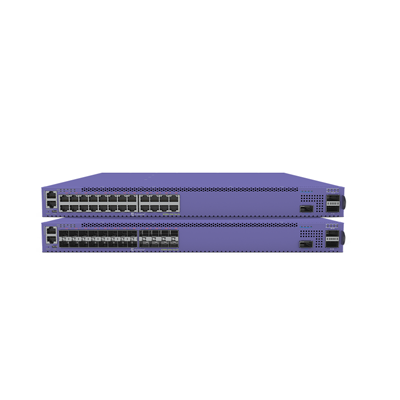

: ENTERASYS X440-G2-24

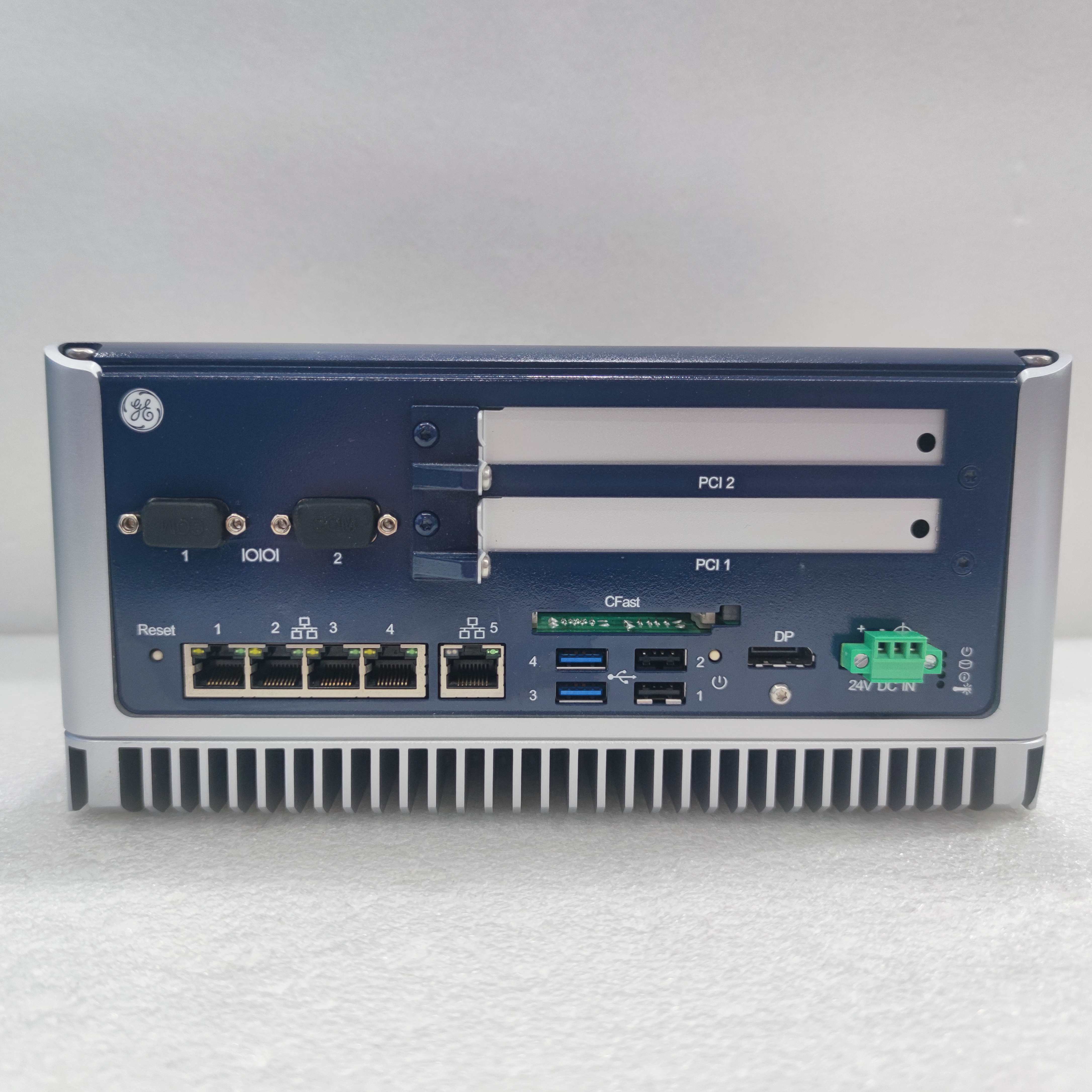

: GE 04220FL11232A RXI
