一、产品概述

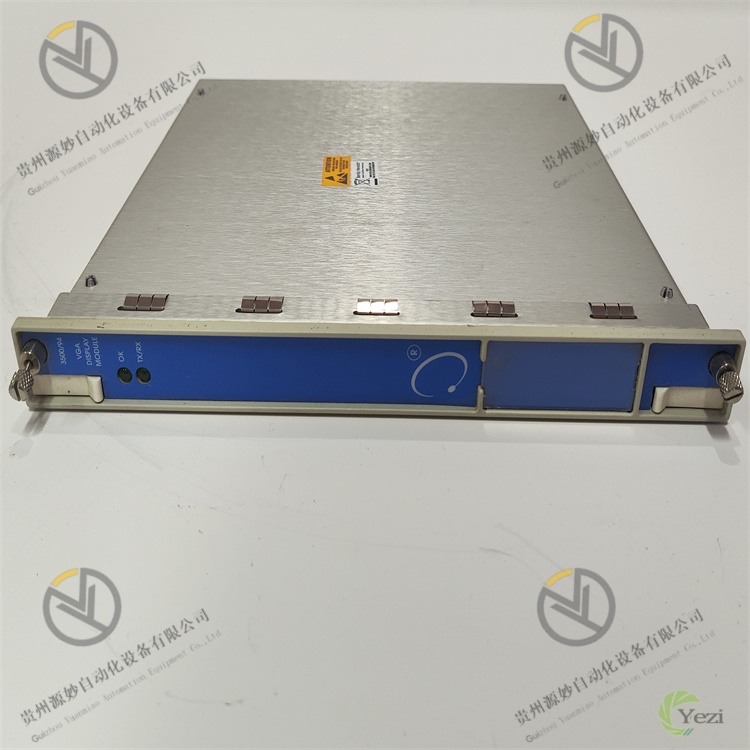

BENTLY NEVADA 3500/94M（原厂物料编码：184826-01B）是本特利内华达3500系列系统VGA显示接口模块，专为大型旋转机械状态监测与保护系统定制研发，是3500机组振动监测、轴系保护、设备状态诊断机架的核心人机交互与数据输出单元。该模块为Baker Hughes（原GE Bently Nevada）原装标准配套硬件，主要负责3500系统整机数据汇总、振动参数实时显示、系统报警事件归档、模块通道状态监测、人机界面信号输出与外设对接功能，可直观呈现机组轴振、瓦振、位移、转速、温度等核心工艺参数，为设备运维、故障研判、系统调试、工况溯源提供可视化数据支撑。
本模块采用工业级微处理器架构与抗干扰电路设计，具备数据解析精准、画面刷新稳定、通讯传输可靠、环境适应性强、长期运行故障率低等核心优势，可完美适配火电、热电、燃机电厂、化工、冶金等行业大型旋转设备的强电磁干扰、高低温交变、粉尘潮湿、持续振动等严苛工业工况。产品经过原厂全套可靠性测试，涵盖高低温循环老化、电磁兼容EMC测试、绝缘耐压测试、振动冲击测试、长期满负荷带电运行测试，支持7×24小时全年不间断稳定运行。广泛应用于新建机组3500监测系统成套、老旧3500机架显示模块老化替换、机组状态监测系统升级改造、工控核心备件战略储备等场景，是大型旋转机械设备安全监测与稳定运维的关键基础硬件。
二、功能特性
1. 全系统数据可视化显示，工况呈现全面精准
3500/94M显示模块可实时汇总解析3500机架所有监测通道数据，支持机组振动幅值、轴位移、转速、键相、温度、报警状态、危险阈值、系统事件、模块运行状态等全维度参数可视化展示。内置多组预制标准显示界面，包含直接数值界面、1X倍频分析界面、间隙监测界面、报警事件列表界面等，无需复杂组态即可快速调用，可全方位还原大型汽轮机组、燃机、风机、压缩机等旋转设备的实时运行工况，为运维人员精准研判设备运行状态、捕捉异常隐患、追溯故障源头提供直观数据支撑。
2. 多外设兼容对接，人机交互便捷高效
模块集成标准VGA视频输出、PS/2键鼠接口、专用显示延长接口，可直接适配10英寸、15英寸工业触摸屏显示器，支持外接键盘、鼠标完成系统参数组态、参数修改、界面切换、数据查询等操作。专用显示延长接口最大支持6.1米（20英尺）信号延长传输，可灵活适配机柜嵌入式安装、远程人机交互布置场景，解决工业现场机柜集中、操作空间受限的运维难题，适配电站各类工况的人机操作与数据查看需求。
3. 高速稳定通讯传输，数据同步无延迟
模块搭载原厂专用高速总线通讯芯片，可与3500机架背板总线高速联动，实时同步各监测模块、保护模块、电源模块的运行数据与状态信息，数据刷新速度快、同步性强，无数据卡顿、无刷新滞后、无数据丢包。支持多机组、多机架数据汇总展示，可同时接入并显示最多四套独立3500系统数据，适配大型厂区多机组集中监测运维模式，保障设备工况数据实时、精准、同步呈现。
4. 智能状态自诊断，运维简单省心
模块内置嵌入式智能诊断程序，可实时监测自身硬件运行状态、总线通讯链路、电源工况、外设连接状态、信号传输状态等参数，精准识别通讯中断、外设异常、供电故障、硬件失效、信号异常等问题，通过板载状态指示灯直观反馈故障信息，同时同步上传系统异常日志。运维人员可快速定位故障点位、排查设备隐患，大幅缩短系统调试、故障检修与设备恢复时间，有效提升机组监测系统运维效率与设备可用率。模块支持单设备故障隔离，自身异常不影响3500机架其余监测、保护模块正常工作，最大限度保障机组设备监测与保护功能稳定运行。
5. 工业级宽温三防设计，适配严苛工况长效运行
模块采用高可靠工业级PCB基材与一体化集成结构，电路板全域喷涂军工级三防防护涂层，具备优异的防尘、防潮、防腐蚀、防氧化、抗振动、抗高低温老化性能。核心元器件均经过原厂多级电性筛选、极限工况老化、冲击耐压与稳定性测试，硬件一致性高、性能稳定、功耗极低。支持超宽温工业运行工况，可长期耐受工业现场高温高湿、粉尘堆积、昼夜温差交变、设备持续振动、强电磁干扰等恶劣环境，支持全年7×24小时不间断满负荷带电运行，长期运行无画面卡顿、无数据漂移、无功能失效，大幅降低系统运维频次与改造成本。
6. 原生系统适配，无损热插拔替换
3500/94M 184826-01B为Bently Nevada 3500系列监测系统原装专属显示接口模块，硬件尺寸、槽位定义、背板总线协议、系统适配逻辑完全兼容全系3500机架系统，原生适配3500系列电源模块、监测模块、保护模块与系统组态软件。支持机架热插拔拆装，可在线原位无损替换老旧失效、显示异常、通讯故障、性能衰减的同型号模块，无需停机、无需修改系统组态、无需调试参数、无需改动现场接线，替换后即刻正常投运，适配新机成套、老机组技改升级、现场故障应急替换等各类场景。
三、技术参数
1. 核心适配参数
产品型号：3500/94M
原厂物料编码：184826-01B
产品品牌：BENTLY NEVADA（本特利内华达，贝克休斯）
产品系列：3500系列工业机械保护与状态监测系统
产品类型：VGA人机显示接口模块
适配系统：Bently Nevada 3500全系列监测保护机架系统
适配设备：大型汽轮机、燃气轮机、风机、压缩机等旋转机械监测保护系统
核心功能：系统数据汇总解析、VGA视频信号输出、人机交互对接、系统状态监测、报警事件显示、总线数据通讯、硬件自诊断
适配场景：3500系统新机成套、老旧显示模块替换、机组监测系统升级改造、电力/化工工控备件战略储备
2. 电气与功耗参数
供电方式：机架背板24VDC总线供电
最大功耗：4.6W
输出接口：标准VGA视频输出接口、PS/2键鼠接口、专用显示延长接口
延长传输距离：最大6.1m（20英尺）稳定传输
显示适配：兼容10英寸、15英寸工业VGA触摸屏显示器
信号特性：视频信号输出稳定、无干扰、无画面抖动，数据刷新同步精准
防护机制：内置过压、过流、浪涌、静电防护，有效保护模块与外接设备
3. 通讯与诊断参数
通讯总线：原生适配3500系统专用背板高速总线协议
数据能力：支持最多4套独立3500系统数据同步汇总显示
数据刷新：高速实时刷新，无延迟、无丢包、无数据错乱
显示界面：内置9组自定义显示界面、4组预制标准工况界面
诊断功能：支持通讯故障、供电异常、外设断开、硬件故障、链路异常全维度自诊断
状态指示：板载运行OK指示灯、通讯TX/RX指示灯，工况直观可视
系统兼容性：完全兼容3500全系组态软件、监测系统、冗余架构
4. 结构与安装参数
结构形式：标准3500机架槽位式板卡，高集成一体化紧凑设计
占用槽位：标准单槽位
安装方式：3500标准机架背板插槽嵌入式安装，支持热插拔
外形尺寸：241.3mm × 24.4mm × 99.1mm（9.50in × 0.96in × 3.90in）
替换特性：原位无损热插拔替换，无需停机、无需改线、无需组态调试
运维特性：模块化设计，拆装便捷、后期维护简单、故障率极低
5. 环境工况参数
工作温度：-40℃～+70℃，工业超宽温设计，适配全年复杂工业工况
存储温度：-40℃～+85℃
工作湿度：5%～95%RH（无冷凝、无结露）
环境耐受：耐受工业强电磁干扰、设备持续振动、粉尘潮湿、温差交变工况
运行模式：支持7×24小时全年不间断满负荷连续带电运行
四、硬件配置与结构优势
1. 核心硬件配置
3500/94M 184826-01B模块采用3500系统专属微处理器硬件架构，核心搭载工业级高速数据解析芯片、专用视频信号处理单元、背板总线通讯模块、多接口驱动电路、智能状态诊断单元与EMI电磁滤波阵列。所有核心元器件均经过Bently原厂严苛的电性筛选、高低温极限老化、满负载工况测试、电磁兼容与绝缘耐压检测，芯片运算稳定、电路布局规整、信号处理精准。模块采用独立信号隔离设计，总线数据接收、数据解析、视频输出、外设对接完全独立，从硬件根源杜绝信号干扰、画面失真、数据漂移、通讯异常等问题，硬件性能完全满足大型旋转机械长期高精度、高稳定性状态监测与运维管控标准，适配工业严苛连续运行工况。
2. 结构设计优势
模块采用高集成一体化工业板卡结构，布局紧凑、机架占用空间小，完美适配3500系列标准机架安装体系。电路板采用军工级三防涂覆工艺，具备极强的防尘、防潮、防腐蚀、防氧化、抗老化、抗振动能力，可有效抵御工业现场粉尘堆积、潮湿凝露、温差交变、设备持续振动、电磁辐射等恶劣环境侵蚀，杜绝电路板受潮短路、器件老化失效、电路参数漂移、信号异常等故障。标准化插槽式热插拔安装结构拆装便捷、固定牢固、抗震防松，适配机组长期振动运行工况。板载可视化状态指示灯可直观反馈模块运行、通讯、故障状态，运维人员可快速判别设备工况、排查异常，大幅提升系统运维效率。原厂标准化设计支持无损替换升级，无需改动系统组态、现场接线与监测逻辑，有效降低机组技改成本与停机运维时长。
五、工作原理
3500/94M显示模块采用机架总线数据接收→高速解析运算→数据分类汇总→视频信号转换→外设交互输出→状态自诊断回传的全闭环工作机制，为3500机械监测保护系统提供稳定、直观、实时的人机数据交互服务。
系统正常运行期间，模块通过3500机架专用背板总线，实时接收机架内所有振动监测、位移监测、转速监测、保护模块上传的原始工况数据与设备状态信息。经过内置高速微处理器精准解析、数据校验、分类汇总与算法优化后，将机组振动、位移、转速、温度、报警阈值、设备状态、系统事件等参数转化为标准VGA视频信号，传输至外接工业显示器，完成工况数据可视化展示。同时模块通过PS/2接口对接键鼠外设，接收人工操作指令，实现系统参数查询、界面切换、组态修改、事件调取等运维操作。
模块全程实时监测总线通讯状态、供电工况、外设连接状态与硬件运行状态，一旦检测到通讯中断、外设脱落、供电异常、硬件故障、信号紊乱等问题，立即触发智能诊断机制，锁定异常状态并通过板载指示灯报警，同步记录系统故障日志并上传至机架系统。全程数据传输精准同步、画面输出稳定无失真，不干扰机架原有监测、保护逻辑运行，全方位保障大型旋转设备监测系统可视化运维、故障精准研判、系统稳定运行。
六、应用场景
1. 大型旋转设备工况可视化监测
广泛应用于火电、热电、燃机、化工、冶金等行业的Bently 3500机械保护监测系统，专门负责汽轮机组、燃机机组、大型风机、离心压缩机、泵组等关键旋转设备的运行参数汇总展示、报警事件查询、系统状态监测、设备故障溯源，为机组日常运维、启停管控、负荷调整、故障分析提供直观可视化数据支撑，保障大型旋转设备工况可控、运行稳定、运维规范。
2. 老旧3500系统升级改造与替换
可无损热插拔替换老旧3500系统中显示卡顿、通讯不稳定、外设适配失效、画面失真、故障率高的老旧显示模块，针对性解决老旧模块数据刷新慢、显示异常、兼容性差、无完善诊断功能等痛点问题。在不停车、不改系统逻辑、不改动现场接线的前提下，低成本完成3500系统人机交互单元升级，全面提升系统可视化运维能力、数据传输稳定性与设备可靠性，降低系统运维故障风险。
3. 复杂严苛工业工况适配运行
适配工业现场强电磁干扰、高温高湿、温差波动大、设备持续振动、粉尘堆积的严苛工况，依托优异的电气隔离性能、抗干扰能力、超宽温运行特性与长效硬件稳定性，保障3500系统全天候、全工况稳定可视化运行，杜绝电磁干扰、环境波动引发的画面卡顿、数据跳变、通讯中断、显示失效等故障，大幅提升机组监测系统整体可靠性与设备运维效率。
4. 核心工控设备应急备件储备
作为Bently 3500监测系统原装核心人机显示模块，是各大电厂、化工企业、重工制造企业必备的战略维保备件。可快速处置现场模块损坏、显示失效、通讯异常、外设对接故障等突发问题，快速恢复系统可视化运维功能，消除设备监测运维盲区，规避因显示模块故障导致的设备工况无法查看、故障无法研判、系统运维停滞等问题，保障工业机组全年不间断安全稳定运行。
