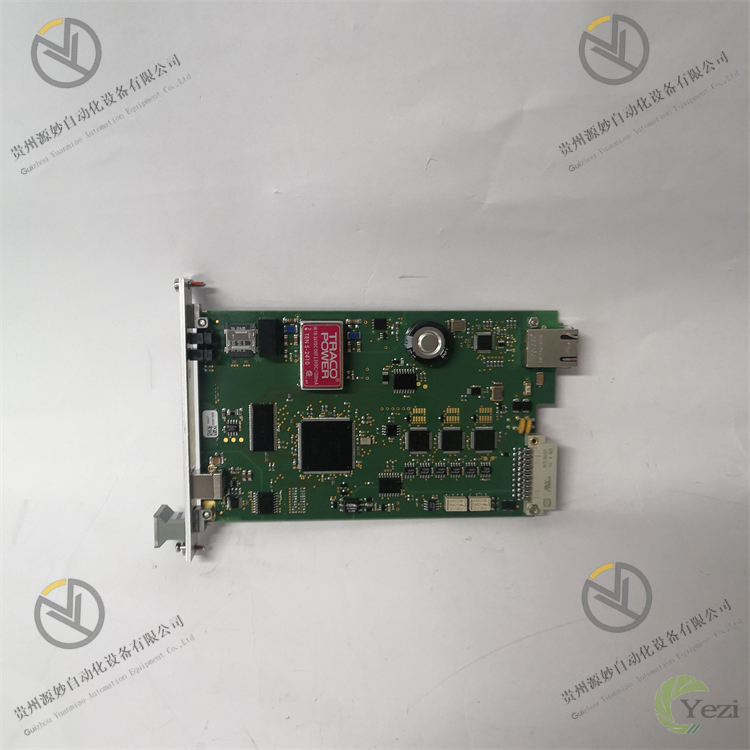

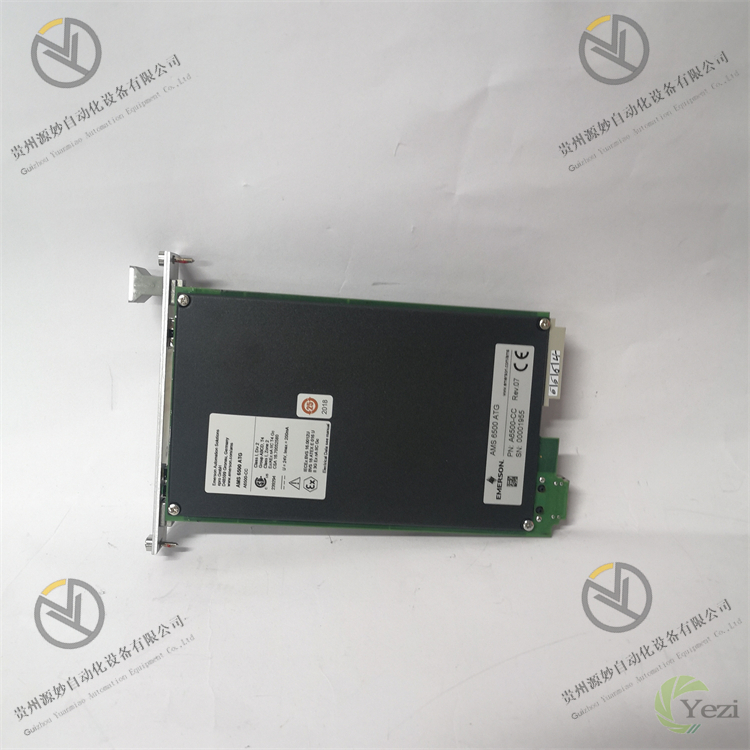

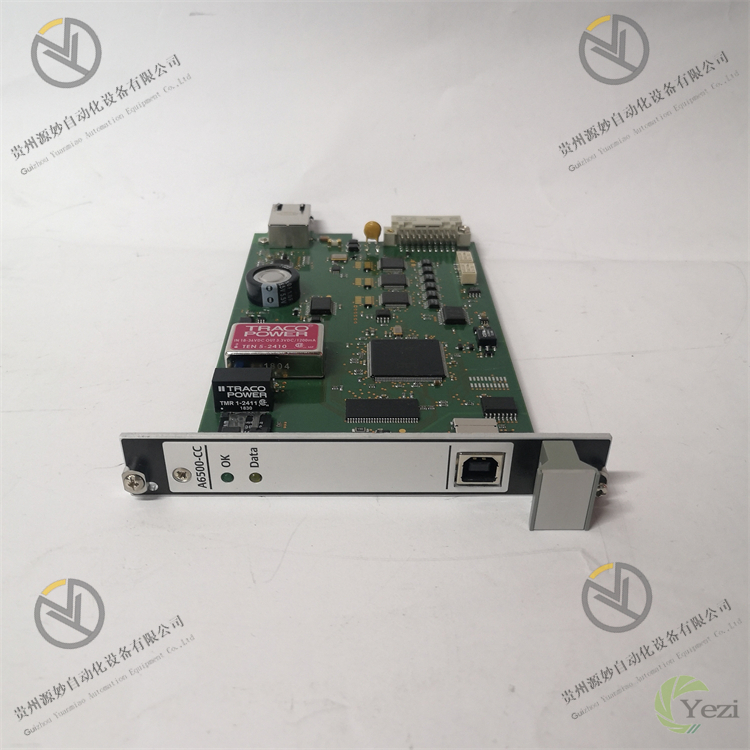

EMERSON A6500 - CC 9199 - 00120
一、产品概述
EMERSON A6500 - CC 9199 - 00120 是一款系统通信卡，在工业自动化领域承担着关键的数据传输与系统连接重任。该通信卡作为 Modbus 和机架接口模块，专为工厂中最为关键的旋转机械而设计，以极高的可靠性确保设备间的稳定通信，在保障工业生产连续性与稳定性方面扮演着不可或缺的角色。
从外观物理参数来看，其尺寸为 263×58×28mm，重量约 4.3kg，采用紧凑的设计，有效节省了安装空间，方便集成到各类工业控制柜中。产品原产于美国，生产工艺严格遵循国际标准，品质卓越。
二、核心功能
（一）多协议数据交互
- Modbus 通信：它能够从所有 AMS A6500 ATG 模块读取参数，并通过 Modbus TCP/IP 和 / 或 Modbus RTU（串口）输出这些参数。Modbus TCP/IP 基于以太网，具备高速数据传输特性，适用于对实时性要求较高的工业场景，如大型工厂的中央控制系统与各生产设备间的数据交互，数据传输速率快，能及时反馈设备运行状态。而 Modbus RTU 则通过串口通信，在一些对布线要求简单、设备分布相对集中且通信速率要求不太高的场景中发挥优势，例如小型车间内的设备组网。
- OPC UA 支持：为了实现与第三方系统的数据传输，该通信卡提供了 OPC UA 功能。OPC UA 作为一种先进的工业通信标准，具有平台无关性、安全性高等特点。这使得 A6500 - CC 9199 - 00120 能够与不同厂商的设备和系统进行无缝对接，打破了信息孤岛，例如在智能工厂建设中，可将艾默生的设备数据与其他品牌的管理系统进行整合，为企业提供全面的数据支持。
（二）构建机械保护监测系统
该通信卡作为 1 插槽监视器，可与其他 AMS A6500 ATG 监视器协同工作，构建完整的 API 670 机械保护监测系统。API 670 标准是针对机械保护系统的重要规范，遵循该标准构建的系统，能够为蒸汽轮机、燃气轮机、压缩机以及水轮机等各类旋转机械设备提供可靠的保护。在实际应用中，通过对设备运行参数的实时采集与分析，如振动、温度、转速等参数，一旦发现设备运行状态异常，系统能够迅速发出警报并采取相应的保护措施，避免设备损坏，减少停机时间，保障工业生产的高效进行。
（三）本地显示与配置
- 图形显示供电：模块为保护机架上的本地图形显示器供电，用于机器和仪器读数。操作人员可通过这些图形显示器直观地获取设备的运行参数，无需复杂的上位机操作即可实时了解设备状态。例如在现场巡检时，工作人员能够直接在本地显示器上查看设备的当前运行数值，方便快捷地判断设备是否正常运行。
- 灵活配置通信协议：支持对 Modbus TCP/IP、Modbus RTU 或 OPC UA 进行配置，甚至在需要冗余路径时，可同时使用这些通信协议。这种灵活的配置方式能够满足不同工业场景对通信可靠性和多样性的需求。在一些对通信可靠性要求极高的关键生产环节，如核电站的电力控制系统，通过同时配置多种通信协议作为冗余路径，可确保在某一通信链路出现故障时，数据传输仍能正常进行，极大地提高了系统的容错能力。
三、技术参数
（一）电气参数
- 电源输入：采用 24V DC 电源输入，具备良好的电压适应性，在一定范围内的电压波动不会影响其正常工作。最大输入电流为 1.5A，功耗较低，节能环保，符合工业设备对低功耗的要求，有助于降低整体系统的运行成本。
- 通信接口参数
- RS485：数据速率可设置为 9600 或 19.2 kbaud（根据 EIA 485 标准），能满足不同通信速率需求的设备连接。电压为 200 mV 峰峰值，额定电流 1.6 mA，额定功率 0.4 mW，接口接地连接到大地，有效保障通信的稳定性与安全性，减少电磁干扰对数据传输的影响。
- 以太网：使用 RJ45 连接器，数据速率为 10/100 mbit，可根据网络环境自动适配速率。最大电缆长度为 100 米，满足一般工业现场的布线需求。电压为 2V 峰峰值，额定电流 100 mA，额定功率 200 mW，高速稳定的以太网通信接口，为大数据量的快速传输提供了保障。
- USB：采用 USB Type B 连接插座，数据速率为 12 mbit/s，方便与外部设备进行数据交互，如连接调试设备进行系统参数配置与故障排查等。
（二）环境参数
- 温度范围：标准工作温度范围为 - 20°C 至 70°C（ - 4°F 至 158°F），即使在一些环境温度变化较大的工业场所，如冶金厂、水泥厂等，也能稳定运行。在有强制冷却的情况下，工作温度范围为 - 20°C 至 55°C（ - 4°F 至 131°F）。存储温度范围则更宽泛，为 - 40°C 至 85°C（ - 40°F 至 185°F），确保在设备运输、存储过程中不受温度影响。
- 湿度与振动：相对湿度要求为 5% 至 95%，且不凝结，具有良好的防潮性能，可适应潮湿的工业环境，如造纸厂、印染厂等。振动抗性符合 IEC 60068 - 2 - 6 标准，在 0.15 mm，10 – 55Hz 以及 20 m /s²，55 – 150Hz 的振动条件下能正常工作，有效抵抗工业设备运行过程中产生的振动干扰，保障数据传输的准确性与稳定性。
（三）其他参数
- 防护等级与涂层：防护等级达到 IP20（IEC 60529），可防止大于 12mm 的固体异物侵入，对内部电路起到一定的防护作用。电路板采用 Humiseal® 1B31 EPA conformal coating，能有效抵抗空气中的污染物，符合 ISA - S 71.04 - 1985 空气污染物等级 G3 标准，延长了产品的使用寿命，提高了在恶劣工业环境下的可靠性。
- 配置与存储：用户配置采用密码保护，确保系统参数的安全性，防止未经授权的人员对设备进行误操作。配备 SD 卡，用于支持 AMS 6500 ATG 的预测功能，可存储设备运行数据，为设备的预防性维护提供数据支持。同时支持 SNTP 时间同步，保证数据记录的时间准确性，方便对设备运行历史进行回溯分析。
四、应用场景
（一）能源行业
在火力发电厂中，用于蒸汽轮机、发电机等设备的监测与保护系统中，通过实时采集设备的运行参数，如振动、温度、转速等，确保设备安全稳定运行。一旦设备出现异常，可及时发出警报并采取相应措施，避免设备损坏导致的停电事故。在风力发电场，可将其应用于风机的监控系统，实现对风机运行状态的远程监测与控制，提高风力发电的可靠性与效率。
（二）石油化工行业
在石油炼制、化工生产过程中，压缩机、泵等旋转机械设备广泛应用。A6500 - CC 9199 - 00120 可构建机械保护监测系统，对这些设备进行实时监测，预防因设备故障导致的生产中断、物料泄漏等事故，保障化工生产的安全与稳定。同时，通过与生产管理系统的数据交互，实现对生产过程的优化控制，提高生产效率，降低生产成本。
（三）制造业
在汽车制造、机械加工等行业，用于大型机床、自动化生产线等设备的控制系统中。通过对设备运行参数的采集与分析，实现设备的精准控制与故障预测，提高产品加工精度与生产效率，减少设备维修时间，增强企业的市场竞争力。
总之，EMERSON A6500 - CC 9199 - 00120 系统通信卡以其卓越的性能、丰富的功能和广泛的适用性，成为工业自动化领域中不可或缺的关键组件，为各行业的智能化、高效化生产提供了有力支持。
