EMERSON PR6426/010-140+CON021/916-200
在电力、石化、新能源等行业的高转速旋转机械（如燃气轮机、离心压缩机、风电主轴）监测中，“长期稳定的非接触测量 + 智能故障预警” 是保障设备安全运行的核心需求 —— 传统传感器易受工况波动影响导致数据漂移，而 EMERSON PR6426/010-140（探头）与 CON021/916-200（前置器）组成的涡流监测系统，核心定位是解决旋转机械 “微米级位移精准捕捉、恶劣工况下信号抗干扰、故障智能诊断” 的关键需求，为设备健康管理提供 “振动 / 位移采集 + 数据预处理 + 故障预警” 一体化方案，符合 API 670 旋转机械监测标准与 IEC 61508 SIL 2 安全等级，降低因监测失效导致的设备停机或安全事故风险。
一、产品概述
EMERSON PR6426/010-140+CON021/916-200 是一套由 “高精度涡流探头 + 智能前置器” 组成的模块化监测系统，需与艾默生 AMS Machinery Health Manager 平台或第三方 DCS（如 Siemens PCS 7、Honeywell Experion）配套使用，核心功能包括：通过涡流效应非接触测量旋转机械转子的径向振动振幅（峰 - 峰值）、轴向位移、轴系偏心度；前置器对采集的原始信号进行滤波、线性化处理，输出标准电信号；内置智能诊断算法，实时监测探头、电缆、自身电路故障；支持与后端系统双向通信，上传测量数据与故障信息，接收参数配置指令。其核心优势在于 “超高线性度、宽温域耐受、智能故障诊断、多协议兼容”，尤其适用于高转速（最高支持 150,000r/min）、高精度（分辨率 0.05μm）、强电磁干扰（如变频器周边）的旋转设备场景。
该系统监测高压转子径向振动（量程 0~1mm，线性度 ±0.1% FS），当转子因动平衡偏差出现 0.2mm 振动时，前置器 0.05 秒内完成信号处理并传输至 AMS 平台，提前 10 天预警 “转子不平衡” 故障，运维人员通过在线动平衡校正避免振动扩大至 0.6mm（停机阈值），单次避免机组停机损失超 150 万元；在某 LNG 接收站的离心式天然气压缩机（转速 20,000r/min）中，系统测量轴向位移（量程 0~1.5mm），当推力轴承磨损导致位移从 0.4mm 增至 1.0mm 时，前置器触发本地报警并联动压缩机停机，避免轴承卡死引发的设备报废（维修成本超 800 万元）；在某海上风电场的风电主轴监测中，系统在 - 40℃~85℃、高盐雾环境下稳定运行，平均无故障时间（MTBF）≥400,000 小时，满足风电设备 “无人值守、长期可靠” 的监测需求。

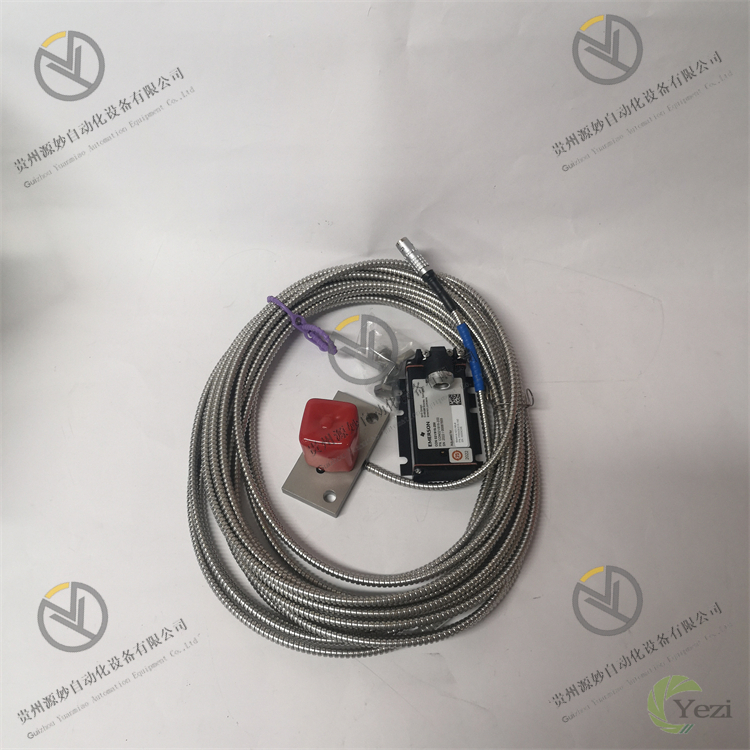

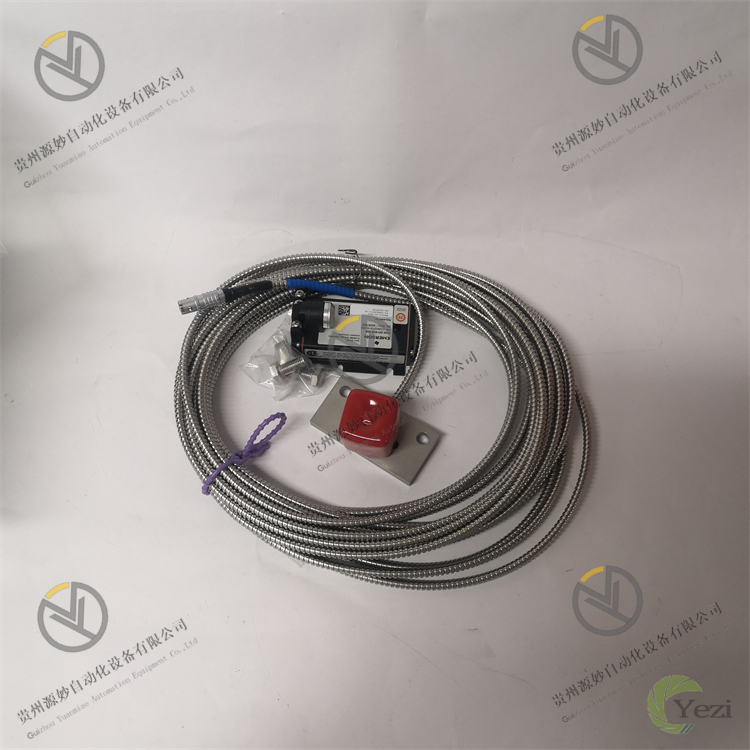

在硬件设计上，系统采用 “探头 - 电缆 - 前置器” 分体式架构，适配不同安装场景：
- 涡流探头（PR6426/010-140）：采用哈氏合金 C-276 外壳（耐强腐蚀，适配海上盐雾、化工酸碱环境），探头直径 10mm（适配窄间隙安装），测量面镀碳化钨涂层（硬度 HV 1800，抗磨损），工作温度 - 40℃~150℃（高温定制款可达 300℃），测量量程 0~1mm（可选 0~0.5mm/0~2mm），与目标材质兼容（钢、铜、铝等导电金属）；
- 延伸电缆：标配 5m 低噪声电缆（可选 3m/10m），采用聚四氟乙烯（PTFE）绝缘材质（耐高低温 - 60℃~200℃、耐矿物油 / 化学溶剂），屏蔽层为三层铜网 + 铝箔（抗电磁干扰能力比传统双层屏蔽提升 50%），特性阻抗 50Ω±3%，电容≤80pF/m，确保高频信号无衰减；
- 智能前置器（CON021/916-200）：采用工业级铝合金外壳（防护等级 IP65），工作温度 - 40℃~85℃，供电电压 24V DC（±15%），输出信号支持 4-20mA（对应 0~1mm 位移）或 - 5V~+5V（对应 0~0.5mm 位移），内置 ARM Cortex-M4 处理器（运算频率 80MHz），支持 FFT 频谱分析预处理；配备 2 个 LED 指示灯（绿色 = 正常，红色 = 故障 / 报警），1 个 RS485 通信接口（支持 Modbus RTU/Emerson AMS 协议）。
二、技术参数
1. 测量性能参数
参数类别 | 具体规格 |
测量原理 | 低频涡流效应非接触测量，对导电材质（电阻率 1~1000μΩ・cm）敏感，不受非导电污染物（粉尘、油雾）影响 |
测量范围 | 标准量程 0~1mm（径向振动 / 轴向位移），可选 0~0.5mm（高精度场景）/0~2mm（大位移场景），分辨率 0.05μm |
线性度 | ±0.1% 满量程（典型值 ±0.05%），线性误差≤1μm（0~1mm 量程），确保全量程内测量精度一致 |
频率响应 | 0.1~15kHz（-3dB），覆盖旋转机械全频段故障（转子不平衡 1 倍频、不对中 2 倍频、轴承故障高频、齿轮啮合频率） |
灵敏度 | 10mV/μm（标准配置，可通过 AMS 软件微调至 5mV/μm 或 20mV/μm，适配不同信号增益需求） |
测量对象 | 转子径向振动振幅（峰 - 峰值 / 有效值 / 峰值）、轴向位移（绝对 / 相对）、轴系偏心度、转子晃度、键相转速 |
输出信号 | 模拟输出：4-20mA DC（两线制，负载电阻 0~600Ω）或 - 5V~+5V DC（四线制，负载电阻≥1kΩ）；数字输出：RS485（Modbus RTU/AMS 协议） |
2. 环境适应性参数
参数类别 | 具体规格 |
工作温度范围 | 探头：-40℃~150℃（高温定制款 - 40℃~300℃）；电缆：-60℃~200℃；前置器：-40℃~85℃ |
存储温度范围 | 探头 / 电缆：-55℃~250℃；前置器：-55℃~100℃ |
防护等级 | 探头：IP68（防尘防水，可长期浸泡在 1m 深水中）；前置器：IP65（防尘防喷水）；电缆：IP67 |
抗电磁干扰 | 符合 EN 55022 Class B 电磁兼容标准，ESD 防护 ±15kV（空气放电）/±8kV（接触放电），射频辐射抗扰度 30V/m（80MHz~2GHz），脉冲群抗扰度 ±4kV（电源端口）/±2kV（信号端口） |
抗振动性能 | 探头：符合 IEC 60068-2-6 标准，10-2000Hz，20g 加速度（持续运行）；前置器：10-500Hz，10g 加速度 |
抗冲击性能 | 探头：符合 IEC 60068-2-27 标准，100g 加速度，0.5ms 脉冲宽度（半正弦波）；前置器：50g 加速度，11ms 脉冲宽度 |
耐腐蚀性 | 探头外壳：哈氏合金 C-276，耐盐雾（5% NaCl 溶液，1000 小时无腐蚀）、耐酸碱（pH 2~12 溶液，500 小时无腐蚀） |
3. 电气与通信参数
参数类别 | 具体规格 |
供电需求 | 前置器供电：24V DC（±15%），最大功耗≤4W（含探头、电缆）；支持反极性保护（输入电压 - 30V~+36V 无损坏） |
电缆参数 | 标配 5m 延伸电缆：特性阻抗 50Ω±3%，电容 75pF/m±5%，绝缘电阻≥1000MΩ（500V DC），耐电压 2kV AC（1 分钟无击穿） |
连接方式 | 探头与电缆：M12×1 螺纹接头（防松设计，配氟橡胶密封圈，防水等级 IP68）；电缆与前置器：M16×1.5 螺纹接头（带锁母） |
智能诊断功能 | 支持探头开路 / 短路诊断（输出故障电流 22mA 或电压 - 6V）、电缆阻抗不匹配报警（输出电流 18mA 或电压 - 4V）、前置器电路故障诊断（如电源过压、CPU 异常）；诊断数据通过 RS485 上传至 AMS 平台 |
通信协议 | 支持 Modbus RTU（波特率 9600-115200bps 可调，偶校验 / 奇校验 / 无校验可选）、Emerson AMS 协议（双向参数配置与数据交互） |
三、功能特性
1. 超高精度测量与信号优化，保障数据可靠性
该系统以 “高精度涡流技术 + 智能信号处理” 为核心，解决传统传感器 “线性度差、信号噪声高” 的痛点：
- 微米级分辨率：0.05μm 分辨率可捕捉转子微小位移变化，如某核电汽轮机转子因热应力导致的 0.08mm 轴向位移，系统能精准识别并输出稳定数据，为轴系热态对中调整提供精确依据；
- 超低线性误差：±0.05% FS 线性度确保全量程内测量偏差≤1μm（0~1mm 量程），在某精密机床主轴监测中，系统测量的振动数据与激光干涉仪对比偏差≤0.03μm，远超传统传感器 ±0.5% FS 的精度水平；
- 自适应信号滤波：前置器内置自适应 FIR 滤波算法，可根据转子转速自动调整滤波频率（如 15,000r/min 时滤波频率 250Hz），滤除电网谐波、电机噪声等干扰信号，在某变频器周边的电机监测中，滤波后信号信噪比≥85dB，无虚假波动。
2. 全工况环境耐受，适配极端场景
针对旋转机械 “高低温、强腐蚀、高盐雾、强电磁” 的极端工况，系统通过材料升级与结构优化实现稳定运行：
- 宽温与耐极端温度：探头 - 40℃~150℃工作温度范围，在北方冬季户外风电主轴（-35℃）中，探头启动正常无性能衰减；高温定制款（300℃）适配燃气轮机涡轮端监测，满足高温工况需求；
- 强腐蚀与盐雾防护：哈氏合金外壳 + 碳化钨涂层，在海上风电高盐雾环境（盐雾浓度 5%）中连续运行 3 年无腐蚀；在某化工企业的盐酸储罐搅拌器监测中，探头耐酸碱腐蚀，无外壳破损；
- 强电磁与抗干扰：三层屏蔽电缆 + 前置器电磁兼容设计，在 10kV 高压变频器周边（电磁辐射 100V/m），系统测量的振动信号仍保持稳定，无数据跳变（传统传感器数据波动达 0.1mm）。
3. 智能故障诊断与远程运维，降低管理成本
系统内置智能诊断算法与远程通信功能，解决工业现场 “故障难排查、运维成本高” 的问题：
- 全链路故障定位：从探头、电缆到前置器实现全链路故障诊断，如探头开路时，前置器不仅输出故障电流，还通过 RS485 上传 “探头开路 + 故障位置” 信息，运维人员在中控室即可定位故障点，在某石化厂压缩机监测中，故障排查时间从 8 小时缩短至 30 分钟；
- 远程参数配置：通过 AMS 平台可远程调整传感器量程、灵敏度、滤波频率等参数，无需现场拆机，在某跨区域风电场中，运维人员通过平台批量配置 100 台风机的监测参数，耗时从 3 天缩短至 2 小时；
- 健康状态评估：前置器内置设备健康指数算法，基于历史振动数据、温度数据计算健康指数（0~100，80 以上为健康），当指数降至 60 时触发预警，在某电厂汽轮机监测中，系统提前 15 天预测轴承老化，避免突发故障。
4. 多系统兼容与灵活扩展，简化集成
系统通过标准化接口与协议，适配不同后端系统，降低集成难度：
- 多协议与多信号输出：支持 4-20mA 模拟信号（适配传统 DCS）、Modbus RTU（适配 PLC）、AMS 协议（适配艾默生平台），在某智能工厂中，系统同时向 Siemens PCS 7 DCS 输出模拟量、向 MES 系统上传数字量数据，实现 “控制 - 管理” 双系统数据互通；
- 多设备适配：支持与艾默生 AMS Machinery Health Manager、Rockwell FactoryTalk、Siemens TIA Portal 等平台无缝对接，在某汽车零部件厂的电机监测中，系统接入 FactoryTalk 平台，与生产线控制系统联动，实现 “振动异常 - 设备停机” 自动联锁；
- 模块化扩展：支持多探头并联接入单前置器（最多 4 路探头），在某大型电机双轴监测中，1 台前置器即可接入 2 路径向振动探头 + 1 路轴向位移探头，减少前置器数量，降低硬件成本 40%。
