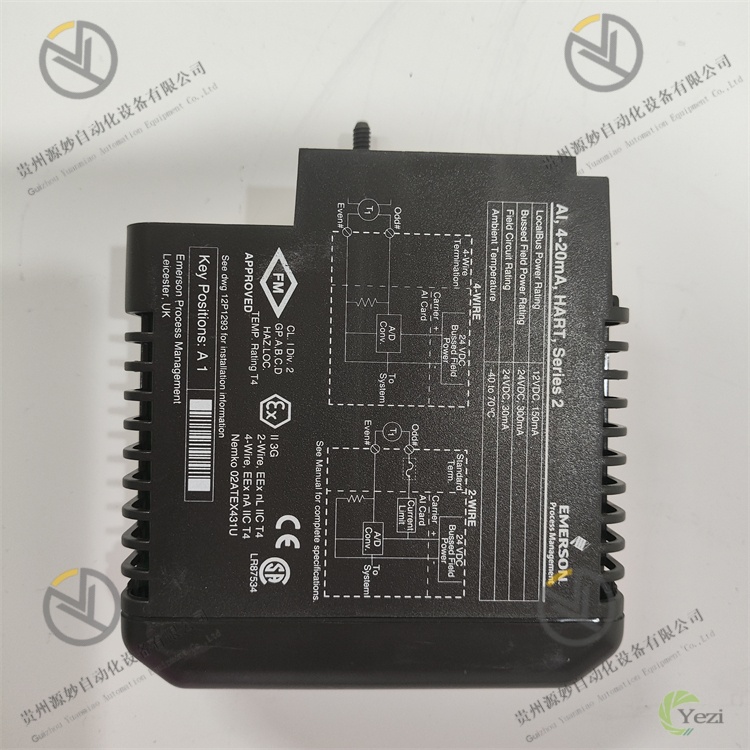

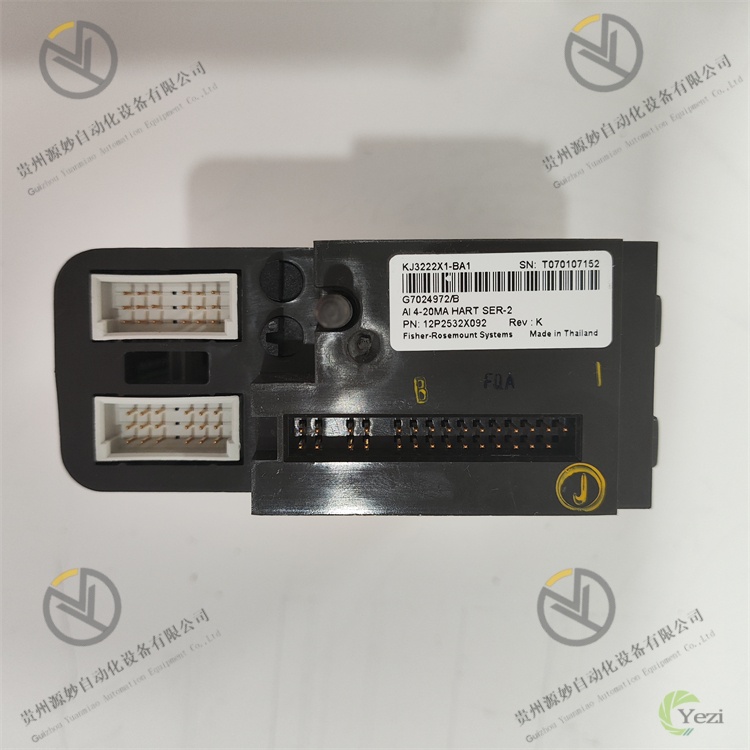

参数类别 | 规格参数 | 详细说明 |
|---|---|---|
信号采集与输出参数 | 模拟量输入（AI）通道 | 8路差分输入通道，支持4-20mA DC、0-20mA DC、1-5V DC、0-10V DC信号类型；输入阻抗：电压信号≥10MΩ，电流信号≤25Ω；采样精度：±0.02% FS；采样速率：每通道100Hz（可配置） |
模拟量输出（AO）通道 | 4路独立输出通道，支持4-20mA DC、0-20mA DC、1-5V DC、0-10V DC信号类型；输出精度：±0.05% FS；负载能力：电流输出最大负载500Ω，电压输出最小负载1kΩ；响应时间≤10ms | |
数字量输入（DI）通道 | 8路隔离输入通道，支持干接点、湿接点信号；输入电压：24V DC（标准），兼容12-36V DC；输入电流：≤5mA（24V DC时）；响应时间：≤1ms；隔离电压：2500V AC（通道间及通道与地之间） | |
数字量输出（DO）通道 | 4路继电器输出通道，触点类型：单刀双掷（SPDT）；触点容量：250V AC/5A、30V DC/5A；动作时间：吸合≤10ms，释放≤5ms；寿命：机械寿命≥1000万次，电寿命≥10万次 | |
通信与总线参数 | 总线协议 | 兼容DeltaV DCS系统专用高速总线，支持PROFIBUS-DP、Modbus-RTU（通过扩展模块实现）；总线速率：100Mbps（DeltaV专用总线），支持总线冗余配置 |
通信接口 | 1个RJ45总线接口（用于接入DeltaV I/O总线），1个Mini USB接口（用于本地配置与调试）；支持在线调试与参数下载，调试软件兼容DeltaV Explorer V14及以上版本 | |
数据传输 | 支持循环数据传输与事件触发传输两种模式；循环传输周期：10ms-1s可配置；事件触发响应时间≤5ms（针对数字量输入信号变化） | |
电源与功耗参数 | 供电规格 | 单路或双路冗余供电：24V DC（±10%）；最大输入电流：2A（单路供电时）；具备过压、过流、反接保护功能，保护阈值：过压≥30V DC，过流≥3A |
功耗指标 | 典型功耗：≤15W（所有通道满载运行）；待机功耗：≤3W；无负载功耗：≤2W；支持休眠模式，休眠功耗≤1W（需通过软件配置） | |
散热设计 | 采用自然散热方式，全铝制散热外壳，散热面积≥200cm²；模块内部关键元器件配备独立散热垫，确保高温环境下稳定运行 | |
环境与物理参数 | 环境适应性 | 工作温度：-20℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露，符合IEC 60068-2-30标准）；抗电磁干扰：符合IEC 61000-4-2（ESD）、IEC 61000-4-3（辐射抗扰度）、IEC 61000-4-4（电快速瞬变脉冲群）标准 |
物理规格 | 尺寸：160mm×100mm×30mm（长×宽×高）；安装方式：标准35mm DIN导轨安装或DeltaV专用I/O机架嵌入式安装；重量：约350g；外壳材质：铝合金（阳极氧化处理，防静电、防腐蚀）；防护等级：IP20（本体） | |
可靠性与软件参数 | 可靠性指标 | 平均无故障时间（MTBF）：≥1,000,000小时；使用寿命：≥15年；支持在线热插拔（需配合DeltaV热插拔机架）；具备通道级故障诊断与隔离功能 |
软件兼容 | 支持DeltaV DCS系统V14-V16版本；提供DeltaV Control Studio编程环境，支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）等编程方式；支持在线参数修改、趋势记录与故障报警功能 |
故障现象 | 可能原因 | 解决办法 | 注意事项 |
|---|---|---|---|
模块无法上电，电源指示灯不亮 | 1. 供电线路接线松动或断线；2. 供电电源输出电压异常；3. 模块电源接口损坏；4. 模块内部电源电路故障；5. 冗余供电切换电路故障 | 1. 断电后检查24V DC供电线路接线端子，重新紧固并更换老化导线；2. 用万用表测量电源输出，确保24V DC±10%，异常则更换符合规格的电源；3. 检查模块电源接口针脚是否弯曲损坏，修复或更换接口；4. 更换备用模块测试，确认是否为模块内部故障；5. 若为冗余供电，检查备用电源及切换电路，必要时联系售后维修 | 测量电源前需断开模块供电，避免短路；接线前必须切断总电源，防止触电；更换电源需选用工业级24V DC电源，确保稳定性；模块更换需佩戴防静电手环 |
模拟量输入信号采集异常（显示值偏差大或波动） | 1. 传感器与模块接线松动或接反；2. 传感器故障或校准过期；3. 输入信号受电磁干扰；4. 模块AI通道损坏；5. 模块采样参数配置错误 | 1. 断电后检查传感器与模块的接线，确保正负极连接正确并重新紧固；2. 更换备用传感器测试，或对传感器进行重新校准；3. 检查信号线是否与动力线并行敷设，将信号线穿金属管屏蔽并远离动力线；4. 将异常通道与正常通道交换信号源，判断是否为通道损坏，若损坏则更换模块；5. 通过DeltaV软件检查采样速率、滤波参数等配置，重新优化参数 | 接线调整需断电操作，避免信号短路；传感器校准需使用标准校验仪；屏蔽线缆需单端接地（接地电阻≤4Ω）；参数修改后需下载至模块并重启通道 |
模拟量输出信号异常（执行器不动作或动作偏差） | 1. 模块与执行器接线松动或断线；2. 执行器故障或卡涩；3. 输出通道负载超出额定范围；4. 模块AO通道损坏；5. 输出参数配置错误 | 1. 断电后检查模块与执行器的接线，重新紧固并更换老化导线；2. 断开执行器与模块连接，用信号发生器给执行器输入标准信号，判断是否为执行器故障；3. 检查执行器阻抗，确保在模块输出负载范围内（电流输出≤500Ω），超出则增加信号隔离器；4. 将正常通道与异常通道交换控制对象，判断是否为通道损坏，若损坏则更换模块；5. 通过DeltaV软件检查输出信号类型、量程等参数，重新配置 | 执行器测试需单独供电，避免影响模块；增加信号隔离器需选用与模块匹配的型号；通道交换需断电操作；参数配置后需进行手动输出测试验证 |
数字量输入信号无响应（设备动作后无状态反馈） | 1. 传感器与模块接线松动或断线；2. 传感器电源故障；3. 输入信号电压超出模块额定范围；4. 模块DI通道损坏；5. 通道隔离电路故障 | 1. 断电后检查传感器与模块的接线，重新紧固并更换老化导线；2. 检查传感器供电电源，确保电压在12-36V DC范围内；3. 用万用表测量传感器输出信号电压，确认符合模块输入要求；4. 将异常通道与正常通道交换信号源，判断是否为通道损坏；5. 若多个通道同时故障，检查模块隔离电源，必要时联系售后维修 | 测量信号电压时需注意安全，避免触电；传感器电源需与模块电源共地；通道交换需断电操作；隔离电路故障需由专业人员维修，禁止自行拆解模块 |
数字量输出继电器不动作或触点粘连 | 1. 模块与执行器接线松动或断线；2. 执行器负载超出继电器触点容量；3. 继电器触点氧化或粘连；4. 模块DO通道驱动电路故障；5. 控制逻辑配置错误 | 1. 断电后检查模块与执行器的接线，重新紧固并更换老化导线；2. 检查执行器负载功率，确保不超过继电器触点容量（250V AC/5A），超出则增加中间继电器；3. 更换模块或拆解模块清理继电器触点（需专业人员操作）；4. 通过DeltaV软件强制输出信号，判断是否为通道驱动电路故障，若故障则更换模块；5. 检查控制逻辑程序，确认输出条件是否满足，优化逻辑配置 | 更换中间继电器需选用匹配的触点容量；继电器触点清理需断电并佩戴防静电手环；强制输出测试前需确保执行器无安全风险；逻辑修改后需进行离线测试验证 |
模块与DeltaV系统通信故障 | 1. 总线电缆接线松动或断线；2. 总线终端电阻未接或损坏；3. 总线网络存在地址冲突；4. 模块通信接口损坏；5. 系统软件版本不兼容 | 1. 断电后检查总线电缆接线，重新紧固并更换破损电缆；2. 检查总线两端终端电阻（120Ω），确保正常连接，损坏则更换；3. 通过DeltaV软件检查模块地址，确保与总线上其他设备地址唯一；4. 更换备用模块测试，确认是否为通信接口损坏；5. 检查系统软件版本与模块固件版本兼容性，升级软件至匹配版本 | 总线电缆需选用屏蔽双绞线，避免与动力线并行敷设；终端电阻仅需在总线两端连接；地址修改需在离线状态下进行，修改后重启模块；软件升级前需备份系统配置 |
