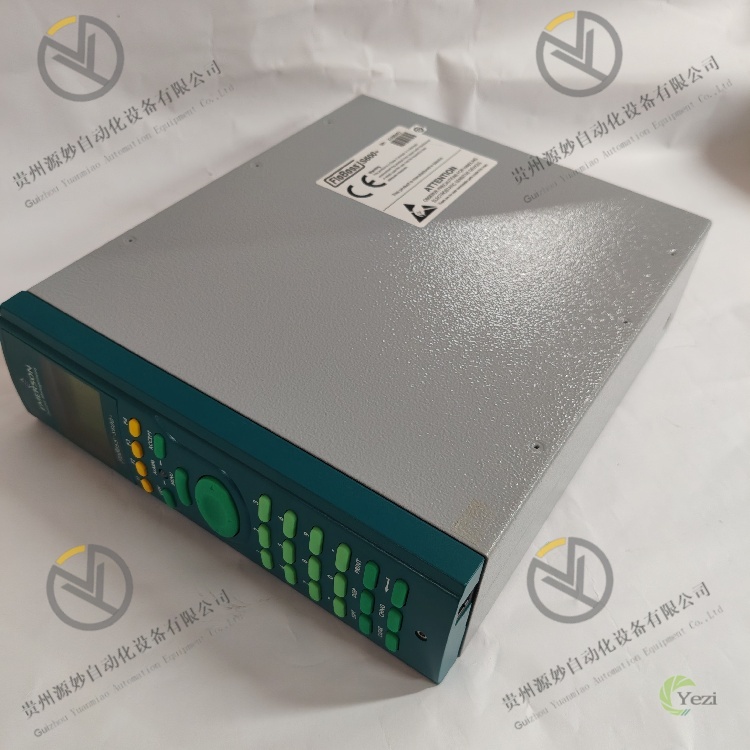

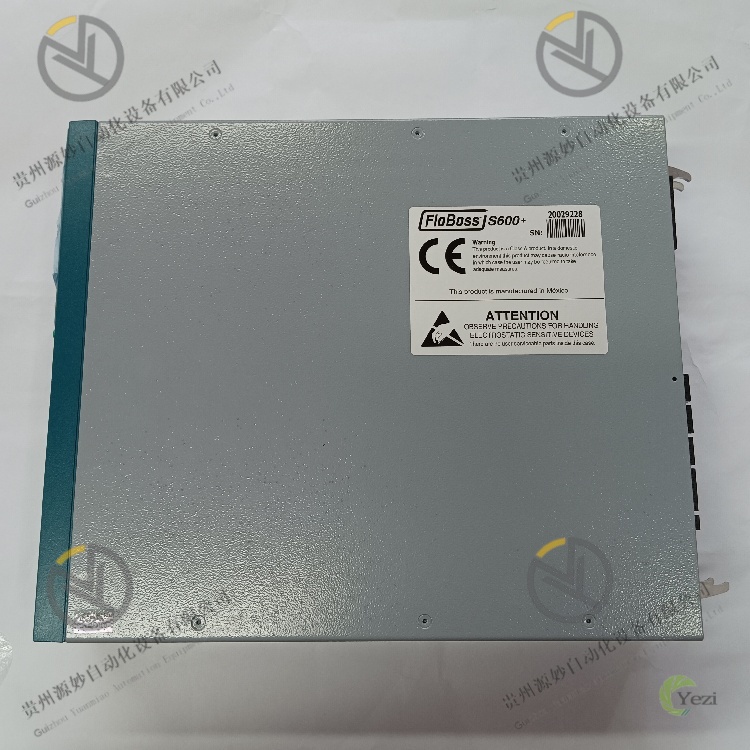

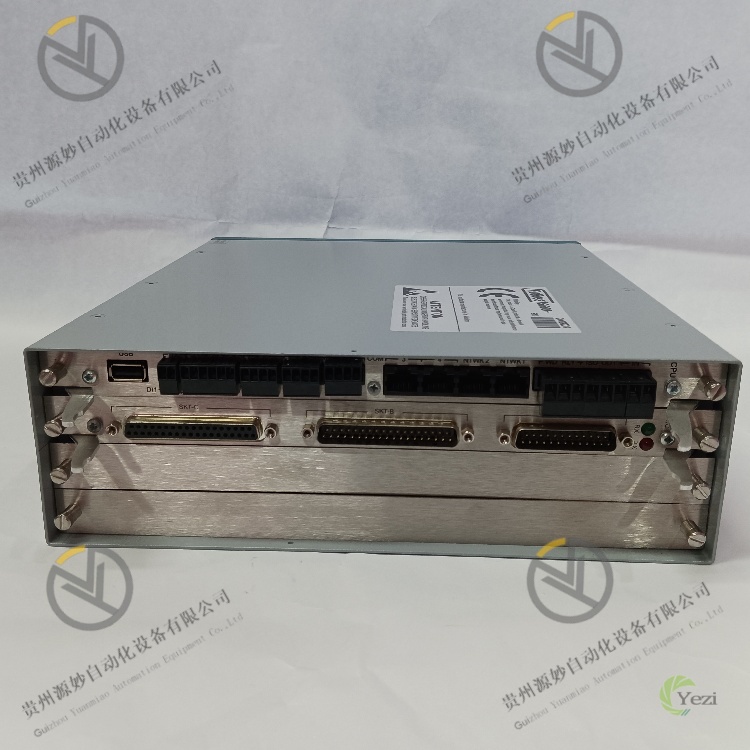

EMERSON FLOBOSS S600
EMERSON FLOBOSS S600是一款面板式流量计算机，核心定位为液体与气体的精准计量、过程控制及贸易交接核心设备。其核心功能是接收各类流量传感器（如涡轮、超声波、孔板、科里奥利等）信号，通过64位双精度浮点运算完成流量、体积、能量等多维度参数计算，同时具备密度补偿、温度补偿等复杂修正功能，支持多流多站同时计量，广泛应用于石油天然气、化工、水处理、电力、食品饮料等行业，为贸易交接、批量装车、流量计标定、过程控制等关键场景提供可靠的计量数据支撑与决策依据。
该设备采用工业级模块化硬件架构与加固设计，适配恶劣工业环境，防护等级达IP65（基础型号）/IP66（增强型号），支持-40℃至+85℃宽温工作；具备丰富的通信接口与灵活的扩展能力，可通过Config 600系列软件实现便捷组态与远程监控，同时依托三重冗余存储（Tri-reg格式）与电池备份设计确保数据完整性，完全符合AGA、API、ISO等国际计量标准，满足贸易交接等严格财务计量要求。
一、产品特性
1. 高精度计量与多流多站适配
采用64位双精度浮点数运算，计量精度可达±0.15%满量程，典型工况下读数精度达±0.05%，确保计量结果的高精度与可靠性，完全符合最新API标准要求。支持多流多站应用组态，单机可同时处理液体与气体计量任务，基础配置可适配2-3条流路与1个总路，通过扩展3块I/O板可最多处理10条流路与2个总路，适配复杂多回路计量场景。累计总量采用三重独立存储位置（Tri-reg格式）存储，最大限度保障数据完整性，避免计量数据丢失或篡改。
2. 全场景兼容与灵活扩展
兼容绝大多数流量计量标准，包括气体应用的AGA 3/7/8/11、GPA、GERG、GOST及液体应用的API MPMS 12.2、ASTM、ISO 5167等国际标准，适配不同行业流体计量需求。支持涡轮、超声波、孔板、正位移、科里奥利等多种流量计类型，输入信号涵盖脉冲、4-20mA模拟信号，输出支持4-20mA、HART、FOUNDATION Fieldbus等多种信号类型。采用CPU板+可插拔I/O板的模块化设计，最多可扩展7个插件式I/O模板，灵活适配不同输入输出需求。
3. 丰富通信与便捷运维能力
配备完善的通信接口，包括1-2个以太网（10BaseT/100Mbps）端口、2个RS-232串行端口（用于连接打印机或RTU）、3个RS-422/RS-485串行端口（支持Modbus RTU/TCP等协议，速率最高38400 bps），可选12通道HART板（支持点对点及多站架构，最多连接50个变送器）。内置嵌入式Web服务器，支持通过浏览器远程访问，配合Config 600 Lite/Pro等组态软件，提供专家与初学者双模式操作，可实现离线编程、参数校准、故障排查与远程固件升级。配备高对比度背光LCD显示屏与29键彩色编码功能键盘，支持多语言操作，本地可直观查看实时数据与报警信息。
4. 高可靠性与数据安全保障
采用工业级加固设计，金属外壳具备优异的抗振动、抗电磁干扰能力，通过ATEX、IECEx、CSA C-US等防爆认证，适配高温、高粉尘、高湿度等恶劣工业环境。内置256MB Flash、128MB DRAM及4MB带电池备份的SRAM，断电后可保障数据不丢失，三重冗余存储（Tri-reg格式）进一步提升计量数据完整性。具备完善的自诊断功能与事件日志，可实时监测I/O通道状态、通信链路、电源状态等，支持16组报警分组与10级密码安全保护，便于故障预警与追溯。
5. 广泛场景适配与标准合规
可灵活部署为独立流量计算机或系统组件，适配贸易交接、过程控制、库存管理、设备维护、能源管理等多种场景，既能满足原油、天然气、液化天然气等烃类流体的计量需求，也可适配化学品、自来水、污水、液体食品等多种流体类型。完全符合IEC 61508等安全标准及国际计量规范，通过液体和气体应用的中间认证，降低贸易交接中的合规风险。
二、技术参数
1. 基本参数
型号：EMERSON FLOBOSS S600（含S600+增强型号）；产品类型：面板式多变量流量计算机；核心功能：流体流量/体积/能量计量、密度/温度补偿、多流路管理、数据记录与报警、远程监控；适配标准：AGA 3/7/8/11、API MPMS 12.2、ISO 5167、GPA 2172、GERG、GOST等；组态软件：Config 600 Lite、Config 600 Lite+、Config 600 Pro；安装方式：面板式安装，支持壁挂或导轨安装；维护方式：在线调试、远程固件升级、本地故障诊断、模块热插拔更换。
2. 电气参数
供电电压：24VDC或48VDC，可选100-240VAC；功耗：依配置不同略有差异（典型值≤25W）；处理器：基础型号为50Hz Intel 32位80486 DX2 CPU（带浮点协处理器），S600+增强型号为ColdFire® MPC8313 333 MHz；内存配置：256MB Flash + 128MB DRAM + 4MB SRAM（带电池备份）；输入通道：最多16路4-20mA模拟量输入，支持脉冲输入（涡轮/罗茨流量计）；数字I/O：4路继电器输入，12路数字输出；计量精度：±0.15%满量程，典型读数精度±0.05%；计算周期：500ms，支持实时数据更新；模拟输入精度：24位，23℃下满量程精度±0.005%。
3. 环境参数
工作温度：-40℃~+85℃（基础型号），-40℃~+70℃（增强型号，IP66防护）；存储温度：-40℃~+85℃；相对湿度：5%~95%（无凝露）；防护等级：IP65（基础型号）、IP66/NEMA 4X（增强型号）；振动等级：符合IEC 60068-2-6标准；冲击等级：符合IEC 60068-2-27标准；防爆认证：ATEX、IECEx、CSA C-US防爆认证。
4. 物理参数
外形尺寸：150mm×100mm×50mm（基础型号S600）；净重量：约1.2kg（单设备，不含扩展模块）；外壳材质：工业级阻燃金属外壳；显示界面：高对比度LCD背光显示屏；操作界面：29键彩色编码功能键盘（黄色快捷键、绿色导航/报警键、浅绿色数字键）；端子类型：插拔式接线端子，便于安装与维护。
三、工作原理
EMERSON FLOBOSS S600流量计算机核心工作逻辑为“信号采集-数据处理-精准计算-信号输出-状态监测”，通过多环节协同实现流体计量的精准与可靠，具体工作流程如下：
- 电源供给与初始化：设备接入24VDC/48VDC或100-240VAC电源，内部电源模块完成电压稳定、滤波及过压保护处理，为CPU、I/O模块、存储单元、显示界面等组件供电；同时自动加载预设的组态参数（计量标准、流体属性、通道配置等），完成系统初始化自检。
- 信号采集：通过模拟量输入通道接收流量传感器、温度传感器、压力传感器等设备的4-20mA模拟信号，通过脉冲输入通道接收涡轮等流量计的脉冲信号，同时可通过HART/FOUNDATION Fieldbus接口接收智能变送器的数字信号，实现流量、温度、压力等多参数同步采集。
- 数据处理与精准计算：采集的原始信号经I/O模块本地处理转换为工程单位，传输至CPU核心单元；CPU通过64位双精度浮点运算器，依据预设的国际计量标准（如AGA、API），结合温度、压力、密度等补偿参数，完成流量、体积、能量等核心参数的精准计算；多流路场景下，通过分布式处理架构实现各流路参数并行计算，确保计算效率。
- 信号输出与数据存储：计算完成的实时流量、累计流量等参数，通过4-20mA模拟输出、继电器输出或通信接口（以太网、Modbus等）下发至DCS、SCADA等上位系统，或传输至现场执行机构实现过程控制；同时将累计总量、实时数据、报警信息等存储至三重冗余存储单元（Tri-reg格式），电池备份确保断电后数据不丢失。
- 状态监测与故障诊断：系统实时监测各输入输出通道状态、通信链路连接状态、电源状态及内部组件工作状态，通过内置诊断逻辑识别异常（如信号丢失、流量超限、通信中断等）；当检测到故障时，立即触发对应报警（本地显示屏提示、报警灯点亮、上位系统告警），并记录故障信息至事件日志，便于运维人员追溯与处理。
四、常见故障排查
故障现象 | 可能原因 | 排查与解决方法 |
|---|
开机无显示，无任何响应 | 供电电压异常、电源极性接反、保险丝熔断、内部电源模块故障、电路板损坏 | 用万用表测量供电电压，确保符合设备要求（24VDC/48VDC或100-240VAC）；核对电源正负极接线，避免极性接反；检查设备保险丝状态，若熔断则更换同规格保险丝；若供电与保险丝正常，拆卸设备检查内部电路板（注意防静电），若发现芯片、电阻损坏，需更换对应部件或联系售后检修。 |
计量数据偏差过大 | 组态参数错误（计量标准、流体属性设置错误）、传感器故障、补偿参数缺失、校准系数过期、信号干扰 | 通过Config 600软件核对组态参数，确保计量标准、流体密度、温度压力补偿系数等设置正确；单独测试现场传感器，排查传感器故障；检查校准记录，若校准系数过期则重新进行现场校准（如使用已知流量的校准泵）；将信号线缆更换为屏蔽电缆，远离变频器、高压电缆等干扰源，确保屏蔽层良好接地。 |
无法与上位系统通信 | 通信参数不匹配（IP地址、波特率、协议类型）、通信线缆损坏、接口松动或损坏、上位系统权限不足 | 核对设备与上位系统的通信参数（IP地址、子网掩码、波特率、Modbus地址等），确保一致；检查以太网/RS-485等通信线缆，更换破损线缆；重新插拔通信接口，检查接口是否有物理损坏；确认上位系统用户具备通信访问权限，重启设备与上位系统重新建立通信链路。 |
报警灯常亮，系统频繁告警 | 流量/温度/压力超限、传感器信号丢失、I/O通道故障、电源电压波动、组态报警阈值设置不合理 | 查看设备本地显示屏或上位系统的报警日志，定位告警类型；若为参数超限，检查现场工艺是否正常，必要时调整报警阈值；若为信号丢失，排查传感器与设备的接线链路；切换至备用I/O通道测试，判断故障通道；用万用表监测电源电压，若波动过大需加装稳压装置。 |
数据无法保存或丢失 | 电池备份失效、存储单元故障、组态软件权限不足、断电异常 | 检查设备内置备份电池状态，若电池失效则更换同规格电池；通过Config 600软件检查存储单元状态，若存储故障需联系售后检修；确认组态软件具备数据写入权限，重新下载组态参数；检查现场供电稳定性，加装UPS电源避免异常断电。 |
