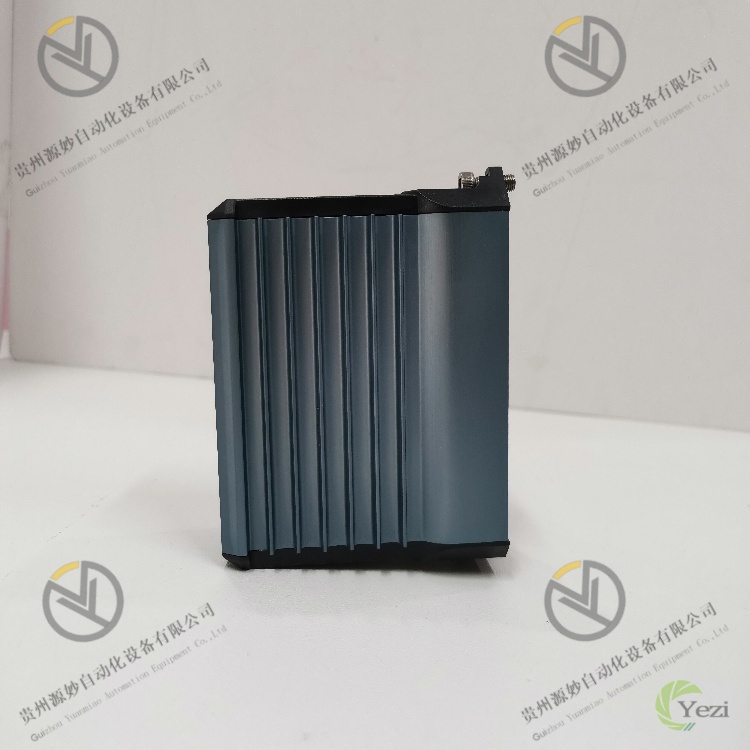

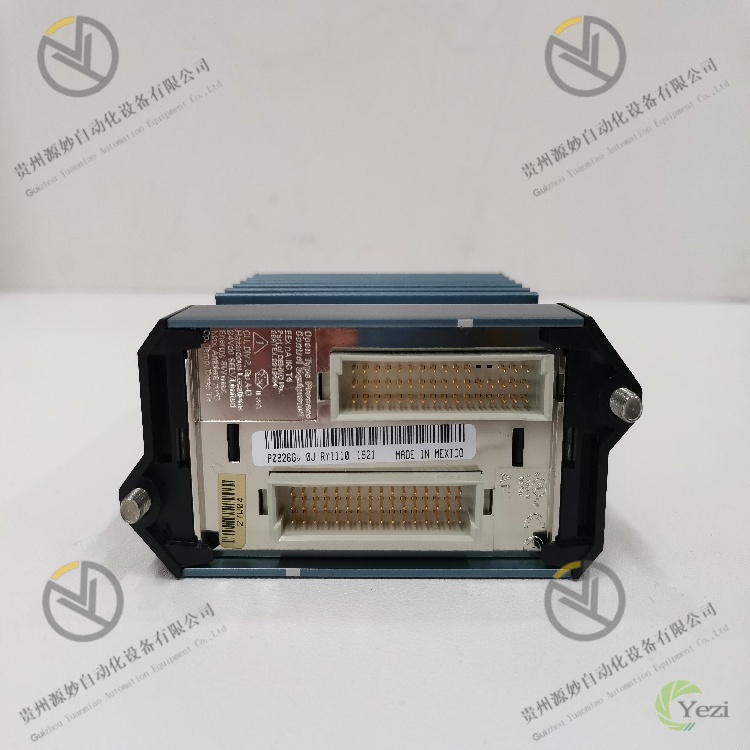

Foxboro FBM231 P0926GV
Foxboro FBM231 P0926GV是一款冗余现场设备系统集成（FDSI）模块，作为Foxboro Evo™控制系统的核心组成部分，核心功能是在双端口现场I/O设备与控制系统之间搭建可靠的串行通信桥梁，通过冗余模块架构与灵活的端口配置，实现现场设备数据的稳定传输与集成，为石油化工、电力、冶金等领域的过程控制系统提供关键的串行通信接口支撑，保障现场设备与控制器之间的不间断数据交互。
该模块完全遵循IEC61508/61511安全标准，采用工业级加固设计，具备完善的自诊断功能与优异的抗电磁干扰能力。其可直接集成于TRICONEX T1000等系列安全控制器系统，支持多种标准模拟量输出信号类型，适配不同规格的现场执行机构，通过在线热插拔设计实现故障模块的无扰更换，保障工业过程的不间断运行，有效降低因设备故障导致的安全风险与生产损失。
一、产品特性
1. 双模块冗余架构，保障通信不间断
采用一对FBM231模块组成冗余配置，分为主模块（Master）和跟踪模块（Tracker），通过两个4端口终端组件（TA）连接现场双端口设备。主模块负责接收现场设备输入数据并更新控制站输入点，主从模块均参与设备输出点写入；当I/O驱动检测到心跳丢失等故障时，可实现主从角色自动切换，用户也可通过SMDH手动切换角色，确保通信链路不中断，极大提升了系统的可靠性与可用性。
2. 多协议多端口适配，组态灵活
配备4个独立串行端口，每个端口可通过软件单独组态为RS-232、RS-422或RS-485标准，支持单端口或多端口组合使用（如1-4号端口可组态为单个逻辑端口，配合冗余电缆对接双端口设备）。支持从协议库下载多种I/O软件驱动，兼容主流工业串行协议，可灵活连接Modbus设备、智能传感器、执行器等不同类型现场设备，适配直接连接、调制解调器连接、RS-485多点连接等多种应用场景。
3. 强大的系统集成与数据处理能力
支持多达2000个DCI块连接，可同时与至多64台RS-485设备或4台直接连接的RS-232/RS-422设备通信，能高效采集并传输大量现场设备数据。可将现场设备数据无缝集成至Foxboro控制数据库，实现数据的集中管理与监控，为控制系统的数据分析、过程控制提供可靠数据支撑，适配大规模工业现场的通信需求。
4. 工业级环境适配，防护可靠
采用工业级加固设计，适配G3级恶劣工业环境，具备优异的抗电磁干扰、抗振动及抗冲击能力。支持现场安装部署，终端组件（TA）配备压紧螺钉或环形接线端子（RS-422/RS-485）及标准DB-25公连接器（RS-232），并设有每端口可选择的总线终端电阻和24位DIP开关，方便现场接线与配置；可连接本质安全型设备，进一步拓展了在危险工业场景的应用范围。
5. 完善的故障诊断与便捷维护
具备完善的故障自诊断功能，可实时监测模块通信状态、端口连接状态及主从切换状态，通过指示灯直观反馈模块工作状态（如电源灯、运行灯、故障灯），便于运维人员快速定位故障点。模块及终端组件的接线设计便于现场检查与维护，支持在线角色切换与故障模块更换，降低维护难度与系统停机风险。
二、技术参数
1. 基本参数
型号：Foxboro FBM231 P0926GV；产品类型：冗余现场设备系统集成模块（FDSI）；冗余架构：双模块主从冗余（Master/Tracker）；适配系统：Foxboro Evo™控制系统；通信标准：支持RS-232、RS-422、RS-485；安装方式：现场安装+机架式终端组件安装；操作方式：软件组态+本地状态指示；维护方式：在线角色切换、故障模块更换。
2. 电气参数
供电电压：符合Foxboro Evo™系统标准供电（典型24VDC，具体以系统配置为准）；保护方式：输入极性保护；端口数量：4个可组态串行端口；支持设备数量：至多64台RS-485设备或4台直接连接RS-232/RS-422设备；DCI块连接：至多2000个；总线终端：每端口DIP开关可选总线终端电阻；接线标准：符合EIA RS-232、RS-422、RS-485标准。
3. 环境参数
工作温度：-40℃~70℃（工业级宽温）；存储温度：-40℃~85℃；相对湿度：5%~95%（无凝露）；环境等级：G3级恶劣工业环境；电磁兼容：符合工业电磁干扰防护标准；振动等级：符合IEC 60068-2-6标准；冲击等级：符合IEC 60068-2-27标准。
4. 物理参数
外形尺寸：符合Foxboro FBM系列标准尺寸（具体以原厂规格为准）；净重量：约0.6kg（单模块）；外壳材质：工业级阻燃塑料；端子类型：终端组件（TA）配备压紧螺钉/环形接线端子（RS-422/RS-485）、DB-25公连接器（RS-232）；状态指示灯：电源灯（PWR）、运行灯（RUN）、故障灯（FAULT）、主从状态灯（MASTER/TRACKER）。
三、工作原理
Foxboro FBM231 P0926GV模块基于双模块主从冗余架构工作，核心逻辑为“冗余供电-端口组态-信号交互-主从表决-状态监测”，实现现场设备与Foxboro Evo™系统的可靠通信，具体工作流程如下：
- 冗余供电：一对FBM231模块接入Foxboro Evo™系统标准供电，内部电源电路完成电压稳定与极性保护处理，为模块通信电路、诊断电路及终端组件提供稳定供电，确保冗余架构下双模块独立可靠运行。
- 端口组态与初始化：通过系统软件完成4个串行端口的通信标准（RS-232/RS-422/RS-485）组态，从协议库下载适配现场设备的I/O软件驱动，设置端口终端电阻、通信速率等参数，完成模块初始化配置。
- 信号交互与数据传输：模块通过终端组件（TA）与现场设备建立通信链路，主模块接收现场双端口设备的输入数据，经校验处理后通过系统总线上传至Foxboro控制数据库，更新控制站输入点；同时，主从模块根据I/O驱动要求，同步将控制站输出点数据写入现场设备，确保数据传输的一致性。
- 主从表决与故障切换：系统实时监测主模块工作状态（如心跳信号），当主模块出现故障时，I/O驱动自动触发主从角色切换，跟踪模块立即接管主模块工作，继续完成数据收发任务，确保通信不中断；用户也可通过SMDH软件手动切换主从角色，适配运维需求。
- 状态监测与诊断：模块实时监测自身工作状态（供电、端口连接、通信链路）及主从切换状态，将监测数据反馈至系统；若检测到端口故障、通信中断等异常，立即点亮本地故障指示灯，并通过系统总线触发告警；同时记录故障信息，便于运维人员定位与处理。
四、常见故障排查
故障现象 | 可能原因 | 排查与解决方法 |
电源灯不亮，模块无响应 | 系统供电异常、电源端子接触不良、模块输入极性接反、模块内部电源电路故障 | 用万用表测量系统供电电压，确保符合Foxboro Evo™标准供电要求；检查电源端子接线，重新插拔并紧固，排查端子氧化或损坏问题；核对电源正负极接线，确保无极性接反；若供电与接线正常仍无响应，更换备用模块测试，故障模块返厂检修。 |
通信中断，数据无法传输 | 端口组态参数错误、通信链路故障、终端电阻未正确配置、现场设备故障、主从切换异常 | 通过系统软件核对端口通信标准、速率等组态参数，修正错误配置；检查终端组件（TA）与现场设备的接线，更换破损线缆，确保接线符合EIA标准；根据通信拓扑，通过DIP开关正确配置端口终端电阻；单独测试现场设备通信功能，排查设备故障；检查主从状态灯，若切换异常，通过SMDH手动切换角色或重启模块。 |
故障灯亮，系统告警 | 端口故障、通信链路短路/断路、模块主从通信异常、软件驱动不兼容 | 通过系统诊断功能查看故障详情，定位故障端口；检查故障端口对应的通信链路，修复短路或断路问题；检查双模块之间的连接状态，确保主从通信正常；确认I/O软件驱动与现场设备、系统版本兼容，若不兼容则更新驱动程序；故障排除后，通过系统清除告警。 |
数据传输错误或丢包 | 现场电磁干扰、通信速率不匹配、线缆屏蔽不良、多点连接设备地址冲突 | 排查现场干扰源（如变频器、高压电缆），将通信线缆更换为屏蔽电缆，远离干扰源；核对模块与现场设备的通信速率、校验位等参数，确保一致；检查屏蔽电缆接地情况，确保接地良好；对于RS-485多点连接，排查设备地址是否冲突，重新分配唯一地址。 |
无法通过软件组态模块 | 模块与系统通信故障、组态软件版本不兼容、模块未正确安装到位、系统权限不足 | 检查模块与Foxboro Evo™系统的连接状态，重新插拔模块确保安装到位；确认组态软件版本与系统、模块兼容，若不兼容则升级软件；检查登录系统的用户权限，确保具备组态操作权限；重启组态软件与系统接口服务，重新建立通信连接。 |
