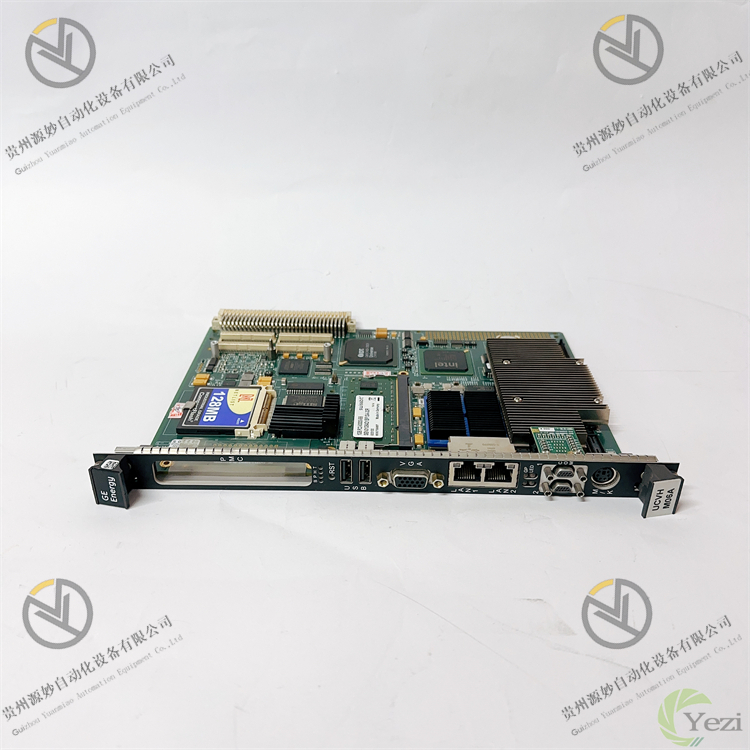

GE IS215UCVHM06A
一、产品概述
GE IS215UCVHM06A 是一款VME 处理器控制卡，作为 Mark VI 控制系统的核心组件，在工业自动化领域发挥着不可替代的关键作用。它被设计为专用的单插槽板卡，凭借其卓越的性能，在大型复杂系统的控制与通信环节中扮演着中枢角色，有力保障了整个工业自动化体系的稳定、高效运行。
从硬件架构来看，该模块搭载了运行频率达 1067 MHz（1.06 GHz）的 Intel 超低电压 CeleronTM 处理器，此处理器以其低功耗、高性能的特性，为模块的数据处理和指令执行提供了强劲动力。同时，模块配备 128 MB 闪存用于存储关键的系统程序和配置数据，确保在断电等异常情况下数据不丢失；1 GB 同步动态随机存取存储器（SDRAM）则为实时数据处理和运算提供了充足的缓存空间，使得模块能够快速响应各类控制指令，高效处理复杂的工业控制任务。
在结构设计上，IS215UCVHM06A 采用了紧凑、优化的布局，在有限的空间内集成了丰富的功能电路和接口，有效提升了空间利用率。这种紧凑设计不仅便于在各类工业控制柜、机箱中安装，减少了对安装空间的需求，还增强了模块的整体稳定性和抗干扰能力，使其能更好地适应工业现场复杂多变的电磁环境和机械振动环境。
二、性能参数
（一）电气特性
- 电源需求：模块主要依赖外部 VME 背板提供稳定的工作电源，通常所需电压为标准的 5V DC，该电源为模块内部的各类芯片、电路提供稳定的电力支持，确保其正常运行。同时，对于一些特殊功能或接口，可能需要额外的 3.3V DC 或其他特定电压，这些电压同样由背板或经过模块内部的电源转换电路进行精准分配和调节，以满足不同组件的供电需求。
- 数据处理能力：基于强大的 Intel 超低电压 CeleronTM 处理器，模块具备出色的数据处理性能。在复杂的工业控制场景下，能够以极高的速度处理大量的数字信号和控制指令，每秒可执行海量的运算操作，轻松应对诸如实时数据采集与分析、复杂逻辑控制算法的运算等任务，为工业生产过程的精确控制提供坚实的技术保障。
- 信号传输速率：在与外部设备及系统其他组件进行数据通信时，IS215UCVHM06A 展现出高速的数据传输能力。其数据传输速率在不同的通信接口和协议下有所差异，例如在高速以太网通信中，能够实现百兆甚至千兆级别的数据传输速度，确保控制指令和现场数据能够及时、准确地在系统内传输，大大提高了整个控制系统的响应速度和实时性。
（二）接口特性
- 以太网接口：拥有双以太网连接设计，板卡上配备两个 10BaseT/100BaseTX 以太网端口，均采用广泛应用的 RJ-45 连接器。这两个以太网端口功能各异且相辅相成，极大地拓展了模块的网络通信能力。第一个以太网端口主要用于与通用设备主机（UDH）建立稳定连接，在系统配置阶段，通过此端口，技术人员能够便捷地对模块及相关系统进行参数设置、程序下载等操作；在系统运行过程中，它还支持点对点通信，实现与其他对等设备之间的高效数据交互，确保信息在网络内的顺畅流通。第二个以太网端口则运行在独立的 IP 逻辑子网中，这种子网隔离设计有效避免了网络冲突，优化了网络流量管理。该端口不仅可用于连接支持 Modbus 通信协议的设备，实现不同工业设备之间的标准化通信；还能接入专用的以太网全局数据（EGD）网络，为特定的工业应用场景提供安全、高速的数据传输通道，保障关键数据在系统特定组件间的可靠传输。
- COM 端口：模块配备了 2 个带 LED 状态指示灯的 COM 端口，用于支持串行通信。这些 COM 端口遵循常见的串行通信标准，如 RS-232 或 RS-485 等，可与各类具备串行接口的设备进行连接，如串口传感器、智能仪表等。LED 指示灯能够实时直观地反映 COM 端口的工作状态，包括数据发送、接收等情况，为技术人员在调试和故障排查过程中提供了极大便利，有助于快速定位通信问题，提高维护效率。
- VGA 显示端口：设有 VGA 显示端口，为连接外部显示设备提供了接口。通过该端口，可将模块内部的系统运行状态、实时数据、故障信息等重要内容以可视化的形式输出到显示器上，方便操作人员实时监控系统运行情况。无论是在系统调试阶段查看详细的调试信息，还是在日常生产运行中了解设备状态，VGA 显示端口都发挥着重要作用，增强了人机交互的便利性和直观性。
（三）环境适应性
- 工作温度：具备出色的温度适应能力，能够在 0°C 至 60°C 的温度范围内稳定工作。这一温度区间覆盖了绝大多数工业生产环境的温度变化范围，无论是在炎热夏季高温的工业车间，还是在寒冷冬季低温的户外工业设施中，IS215UCVHM06A 都能始终保持稳定的性能，持续可靠地执行控制任务，确保工业生产不受温度波动的影响，维持生产的连续性和稳定性。
- 存储温度：在存储状态下，模块展现出更强的温度耐受能力，能够承受从 - 40°C 至 85°C 的极端温度环境。这意味着在运输、长期库存等环节中，即使遭遇恶劣的温度条件，模块内部的电子元件也能得到有效保护，不会因温度问题导致性能下降或损坏。当需要将模块投入使用时，其依然能够迅速恢复到正常工作状态，保障了设备的随时可用性。
- 抗电磁干扰：严格遵循工业级电磁兼容标准进行设计和制造，具备强大的抗电磁干扰能力。在工业现场，电机、变压器、变频器等设备在运行过程中会产生强烈的电磁干扰，这些干扰可能会对电子设备的正常工作造成严重影响。然而，IS215UCVHM06A 凭借其精心设计的电磁屏蔽结构和抗干扰电路，能够有效抵御这些外界电磁干扰，确保内部电路正常工作，数据传输准确无误，输出的控制信号稳定可靠，避免因电磁干扰导致的系统误动作，为工业自动化系统的稳定运行提供了可靠保障。
三、功能特性
（一）精准数字量输出控制
作为数字量输出控制的核心单元，IS215UCVHM06A 能够精准地将接收到的数字控制指令转化为相应的开关量输出信号。当来自 PLC 或其他控制系统的数字指令（0 或 1）传输至模块时，模块内部的逻辑电路迅速响应，根据指令状态控制对应的输出通道导通或断开，从而实现对外部数字量负载设备，如接触器、电磁阀、指示灯等的精确控制。在自动化流水生产线上，通过对生产流程各环节的精确控制指令解读，模块能够有条不紊地控制各个设备的启停、运行顺序等，确保产品在流水线上的顺畅生产，提高生产效率和产品质量。
（二）全面状态指示功能
为了便于技术人员对模块运行状态进行实时监测和故障排查，IS215UCVHM06A 配备了全面且直观的状态指示系统。除了电源指示灯用于明确模块的供电状态外，每个输出点都对应设置了独立的状态指示灯。当某个输出点处于导通状态，即向外部负载设备供电时，相应的指示灯会亮起；反之，当输出点断开时，指示灯熄灭。这种清晰直观的状态指示方式，使得技术人员在现场调试、日常巡检或故障诊断过程中，能够快速准确地判断模块各输出通道的工作状态，以及外部负载设备是否正常响应控制指令，大大缩短了故障排查时间，提高了系统维护的效率和准确性。
（三）可靠过载和短路保护
在工业应用中，负载设备可能会因各种原因出现过载或短路等异常情况，这对控制模块的安全性和可靠性构成了严峻挑战。IS215UCVHM06A 模块充分考虑到这一问题，内置了先进的过载和短路保护机制。一旦检测到输出通道出现电流过载或短路现象，模块能够在极短的时间内自动触发保护电路，迅速切断该通道的输出，避免因过流对模块内部元件造成不可逆的损坏。同时，保护机制还能有效防止故障的蔓延，避免影响其他正常工作的输出通道和整个控制系统的运行。当故障排除后，模块可自动恢复正常工作状态，无需人工过多干预，极大地提高了模块的可靠性和稳定性，降低了因负载异常导致的系统停机风险。
（四）卓越兼容性与扩展性
IS215UCVHM06A 在兼容性方面表现卓越，与 GE 公司的 PLC-5 系列控制器以及 Mark VI 控制系统的其他组件具有高度的兼容性，能够无缝集成到整个工业自动化控制系统中。在实际应用中，用户无需进行复杂的配置和调试工作，即可将模块快速接入现有系统，实现系统功能的升级和扩展。此外，模块支持在 VME 机箱内与其他类型的模块，如数字量输入模块、模拟量输入输出模块、通信模块等进行灵活混合安装。这种模块化的设计理念，使用户能够根据自身实际生产需求，自由组合不同功能的模块，构建出个性化、高效的工业自动化控制系统。随着生产规模的扩大或工艺需求的变化，用户还可通过增加相应模块数量的方式，轻松实现系统输出点数的扩展、功能的增强，有效提升了系统的灵活性和可扩展性，满足了企业不断发展变化的生产需求。
四、安装维护
（一）安装步骤
- 安装前准备：在进行安装操作之前，首先要对模块进行外观检查，仔细查看是否存在物理损坏，如外壳破裂、元件引脚弯曲或断裂等情况。同时，确认安装环境符合模块的工作要求，应选择通风良好、干燥、无强电磁干扰的场所。准备好必要的安装工具，如防静电手环、螺丝刀、镊子等，并确保 VME 机箱已断电，以保障安装过程的安全。
- 模块安装：将 IS215UCVHM06A 模块对准 VME 机箱的空闲插槽，注意模块的插入方向要正确，确保金手指与插槽内的引脚能够准确对应。然后，平稳、缓慢地将模块沿插槽导轨推入，直至模块完全插入插槽，金手指与插槽引脚实现紧密连接。最后，使用螺丝将模块固定在机箱上，确保模块安装牢固，避免在运行过程中因振动或碰撞导致松动，影响模块正常工作。
- 外部接线：根据系统的电气原理图，将外部设备的连接线正确连接到模块的相应接口上。在连接以太网电缆时，要确保 RJ-45 插头与以太网端口紧密配合，避免松动导致网络连接不稳定。对于 COM 端口的接线，需注意区分不同的信号引脚，按照标准的串行通信接线方式进行连接，确保信号传输的准确性。在连接 VGA 显示电缆时，要确保插头插入到位，并拧紧固定螺丝，防止因松动导致显示信号异常。接线过程中，务必小心操作，避免误接或短路等情况发生。
- 安装检查：安装完成后，再次仔细检查模块的固定情况以及外部接线是否正确无误。确认无误后，接通 VME 机箱的电源，观察模块的电源指示灯是否正常亮起。若电源指示灯亮起，表明模块已正常供电。接着，通过控制系统发送一些简单的测试指令，观察模块各输出点的状态指示灯以及与之相连的外部设备的响应情况，以此验证模块是否能够正常工作。如发现异常，应立即断电，重新检查安装过程，排查问题所在。
（二）维护要点
- 日常巡检：定期对安装有 IS215UCVHM06A 模块的系统进行日常巡检，主要检查模块的外观是否有异常，如是否有过热导致的变色、异味，是否有元件松动或损坏等情况。同时，观察模块的状态指示灯，确认各输出点的工作状态是否正常，以及是否有故障指示灯亮起。此外，还要检查外部接线是否牢固，有无松动、破损等现象，确保整个系统的连接稳定可靠。
- 清洁保养：由于工业现场环境通常较为恶劣，存在较多的灰尘、油污等污染物，这些污染物可能会积聚在模块表面，影响模块的散热和电气性能。因此，需定期对模块进行清洁保养。在清洁时，应使用干净、柔软的毛刷或专用的电子设备清洁剂，轻轻去除模块表面的灰尘和污垢。注意避免使用湿布或含有腐蚀性成分的清洁剂，以免损坏模块。清洁过程中，要确保模块已断电，且操作过程中要小心谨慎，防止因操作不当对模块造成物理损坏。
- 软件维护：定期对模块所使用的控制软件进行更新和维护，以确保软件能够及时修复已知的漏洞和问题，提升系统的稳定性和性能。在进行软件更新之前，要做好数据备份工作，防止因更新过程中出现意外导致数据丢失。同时，在更新软件后，要对模块进行全面的测试，确保其各项功能正常运行，与系统其他组件的兼容性良好。此外，还需关注软件的版本兼容性，避免因软件版本不匹配导致的系统故障。
- 故障排查与修复：当模块出现故障时，首先要根据故障现象和状态指示灯的提示，初步判断故障类型和可能的故障点。例如，如果某个输出点无法正常输出信号，可先检查该输出点对应的指示灯状态，以及与之相连的外部设备和接线是否正常。若指示灯不亮，可能是模块内部的输出电路故障；若指示灯亮起，但外部设备无响应，则可能是接线松动或外部设备本身故障。对于一些较为复杂的故障，可借助专业的检测工具，如示波器、逻辑分析仪等，对模块的电气信号进行检测和分析，以准确确定故障原因。在确定故障原因后，可根据具体情况采取相应的修复措施，如更换损坏的元件、重新调整软件配置等。对于无法自行修复的故障，应及时联系 GE 公司的专业技术支持人员进行处理。
