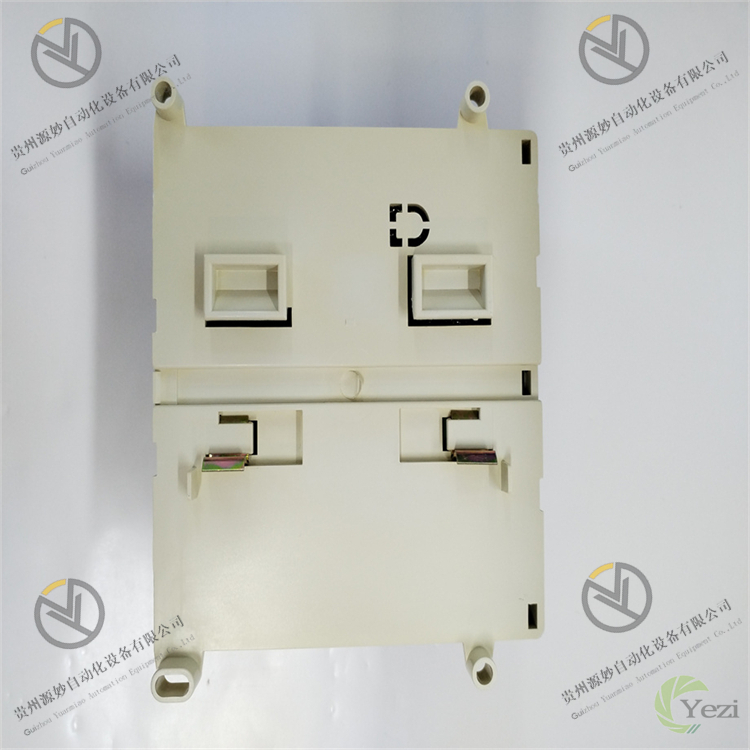

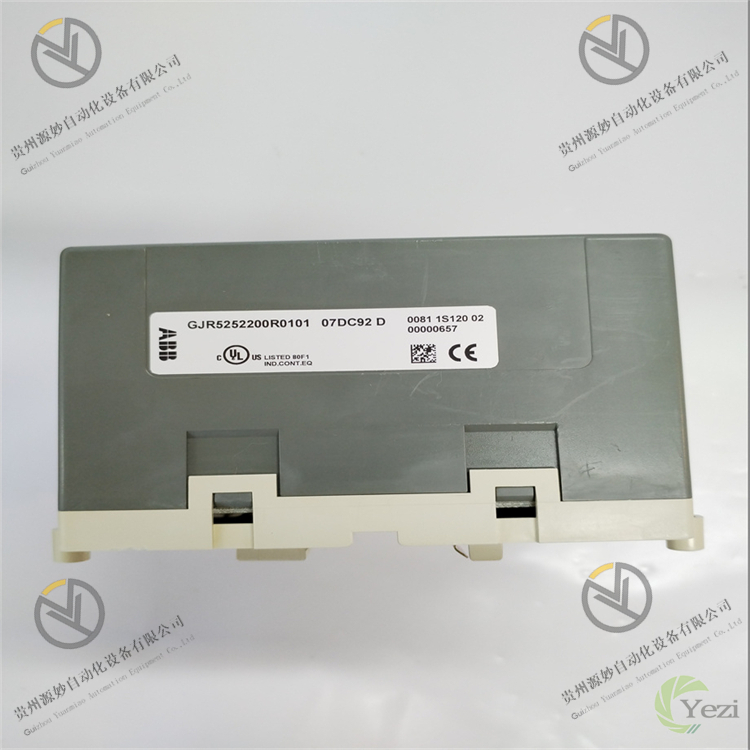

ABB 07DC92D GJR5252200R0101

在某大型石化厂的苯乙烯装置中，07DC92D 模块用于采集 16 路安全联锁触点信号（如反应釜超压联锁、可燃气体报警触点、紧急停机按钮状态），当某一路触点因管线振动出现瞬时接触不良时，模块通过 “信号防抖 + 故障诊断” 功能避免误报警，确保联锁系统仅在真实故障时触发，减少非计划停机（单次误停机损失超 50 万元）；在某 300MW 燃煤电厂的辅机控制系统中，该模块采集 8 台给水泵、6 台风机的运行状态信号（干接点输入），响应时间≤1ms，可实时捕捉设备启停瞬间的状态变化，配合 AC 800M 控制器实现辅机 “故障联启备用设备” 逻辑，提升机组运行可靠性；在某钢铁厂的冷轧生产线中，07DC92D 在 - 20℃~65℃的高温粉尘环境下稳定运行，采集 16 路轧机牌坊限位开关信号，平均无故障时间（MTBF）≥350,000 小时，满足冷轧生产 24 小时连续运行需求。

ABB 07DC92D 采用工业级加固紧凑型架构，尺寸为 120mm×80mm×30mm，适配 ABB AC 800M 系列标准 3U I/O 机架（19 英寸机架安装），支持多模块并行扩展（最大 32 块模块 / 机架），满足大型生产装置多测点数字信号采集需求；核心采用 “16 路独立数字量输入通道 + 通道级隔离电路” 设计，每路通道支持干接点（无电压）与湿接点（24V DC）输入，适配工业现场常见的开关类设备；外壳采用 UL94 V-0 级阻燃合金材质，内置金属电磁屏蔽层与防尘密封胶条，防护等级达 IP20，强化工业现场电磁干扰与粉尘防护；工作温度范围 - 20℃~70℃，相对湿度 5%~95%（无冷凝），存储温度 - 40℃~85℃；内部采用 “每通道独立光电隔离 + 电源滤波” 设计，每路通道与背板总线隔离电压≥2.5kVrms，ESD 防护 ±8kV（空气放电），有效抵御高压变频器、大型电机启动产生的电磁干扰；兼容 ABB Control Builder M 编程软件，支持与 AC 800M 控制器通过 PROFINET 总线无缝对接，支持在线配置与故障诊断，降低系统集成难度。

• 双信号类型适配：16 路通道可独立配置为干接点或湿接点输入，无需额外硬件改造即可适配不同现场设备。在某水厂的加药系统中，前 8 路通道采集加药泵启停状态（湿接点，24V DC），后 8 路通道采集阀门限位开关信号（干接点，无电压），无需额外模块即可实现混合信号采集，简化系统接线；

• 软件可调防抖时间：1-200ms 防抖时间可通过软件精准配置，适配不同类型输入设备。对于机械触点开关（如紧急停机按钮，触点抖动时间 5-10ms），配置 10ms 防抖时间避免误触发；对于光电传感器（如物料检测开关，抖动时间≤1ms），配置 1ms 防抖时间确保快速响应，在冶金厂的带钢跑偏检测中，可实时捕捉传感器信号变化，避免带钢划伤；

• 高分辨率状态识别：每路通道支持 “触点电阻判别”（干接点）与 “电压阈值判别”（湿接点），干接点闭合电阻≤100Ω、断开电阻≥10kΩ 的识别精度，可检测到触点氧化导致的电阻增大（如电阻升至 500Ω 时触发 “触点劣化” 预警），提前提醒运维人员清洁触点，避免信号采集失效。

• 通道级故障精准定位：每路通道独立监测开路、短路、过压故障，故障时红色 LED 指示灯单独点亮，配合控制器故障日志可精准定位故障通道。在某石化厂的反应釜联锁系统中，当第 12 路 “可燃气体报警触点” 因电缆老化出现开路时，模块 100μs 内检测到故障并上传至控制器，运维人员通过 LED 指示灯与日志，5 分钟内完成电缆更换，避免联锁系统失效；

• 过压与短路保护：湿接点输入通道支持 32V DC 过压保护（电压超限时自动切断输入回路）与正负极短路保护（短路时无损坏，故障排除后自动恢复），在某电厂辅机控制中，因接线错误导致 2 路通道短路，模块仅触发故障报警，无硬件损坏，降低维修成本；

• SIL 2 级安全认证：符合 IEC 61508 SIL 2 级标准，支持 “故障安全” 设计（如模块失电时输出 “安全状态” 信号），在化工反应釜的超压联锁中，即使模块断电，也能确保控制器接收 “联锁触发” 信号，避免反应失控。

• 多层电磁隔离防护：每路通道与背板总线 2.5kVrms 光电隔离，通道间 1kVrms 隔离，配合机架电磁屏蔽层，有效抵御高压变频器、大型电机产生的电磁干扰。在钢铁厂的轧机控制系统中，周边存在 10kV 高压电机，模块采集的轧机限位开关信号无虚假跳变，信噪比≥65dB；

• 宽温与防尘设计：-20℃~70℃工作温度范围，采用工业级元器件（如电容耐温 - 55℃~125℃、光电耦合器耐温 - 40℃~85℃），在北方冬季户外控制柜（-18℃）中，模块启动正常，无通道失效；IP20 防护等级与防尘密封胶条，在水泥厂的粉尘环境中，连续运行 2 年无粉尘进入内部电路，通道接触不良率为 0；

• 抗振动与冲击：1g/10-500Hz 振动耐受与 15g 冲击耐受，PCB 板采用 “厚铜皮 + 加强筋” 设计，元器件采用贴片封装（减少引脚松动风险），在矿山井下的破碎设备控制中，模块安装在振动烈度 1.2g 的控制柜内，连续运行 3 年无焊点脱落或接口松动。

• 热插拔与在线配置：支持热插拔功能，故障模块可在系统运行时在线更换（更换时间≤5 分钟），在化工连续生产装置中，避免因模块更换导致的装置停机（单次停机损失超 50 万元）；通过 Control Builder M 软件可在线配置通道参数，无需断电，在电厂的机组检修期间，可实时调整通道防抖时间，提升调试效率；

• 直观状态指示与日志：模块面板每路通道配备绿色（信号有效）与红色（故障）LED 指示灯，运维人员无需连接软件即可快速判断通道状态（如绿色灯常亮→信号正常，红色灯常亮→通道故障）；控制器可存储最近 200 条模块故障日志（含时间戳、故障通道、故障类型），在某石化厂的故障追溯中，通过日志发现某通道每周出现 1 次瞬时开路，排查出是电缆接头松动，提前紧固避免故障扩大；
• 总线冗余与高可靠性：支持双 PROFINET 总线冗余，当主总线因网络干扰中断时，备用总线 100ms 内接管通信，无数据丢失。在大型石化园区中，16 块 07DC92D 模块通过双总线连接至 AC 800M 控制器，通信可靠性达 99.999%，确保数字信号传输不中断。
