GE ACC-5595-208 350-805595-208N

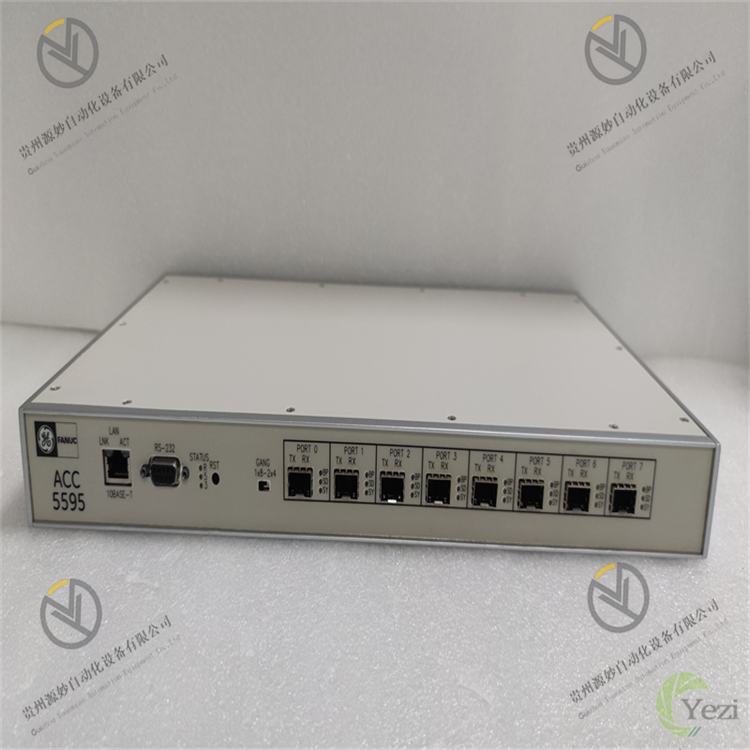

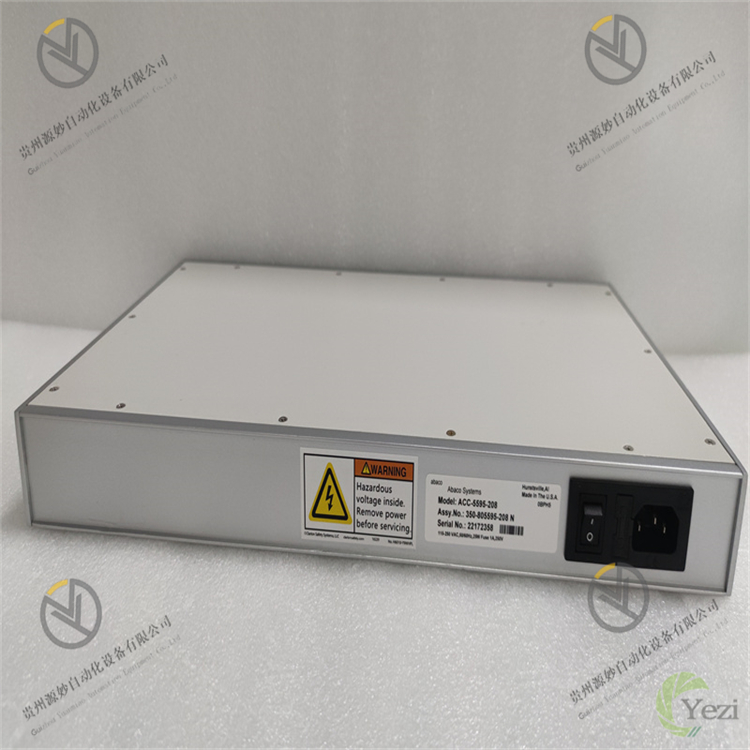

GE ACC-5595-208 350-805595-208N 是 一款高性能工业 I/O 接口模块，核心定位为 “分布式控制系统（DCS）与现场设备的信号适配中枢”，主要服务于电力（如火力发电机组辅机控制）、石油化工（如炼化装置过程控制）、冶金（如轧钢生产线设备联动）等对信号调理精度与设备互联稳定性要求极高的行业，是 GE Mark VIe、GE PACSystems 等主流控制系统的核心配套模块，承担 “现场信号标准化调理 - 控制指令精准传输” 的关键任务。

1. 信号输入参数

• 支持信号类型：

• 模拟量输入（AI）：4-20mA DC（两线制 / 四线制）、0-5V DC、0-10V DC、RTD（Pt100，-200℃~600℃）、热电偶（K 型，-270℃~1372℃）；

• 数字量输入（DI）：24V DC 干接点 / 湿接点，支持常开 / 常闭信号，响应时间≤1ms；

• 输入通道数量：16 路独立输入通道（可通过软件配置为 8 路 AI+8 路 DI，或 16 路全 AI / 全 DI，灵活切换）；

• 输入精度：

• 模拟量输入：4-20mA DC/0-5V DC/0-10V DC 精度 ±0.1% F.S.，RTD 精度 ±0.2℃（-200℃~600℃），热电偶精度 ±1℃（-270℃~1372℃）；

• 数字量输入：信号识别电压范围 19-30V DC（高电平）、0-5V DC（低电平），抗尖峰电压能力 ±2kV（1.2/50μs 脉冲）；

• 采样速率：模拟量输入≥500Hz / 通道（同步采样），数字量输入≥5kHz / 通道，确保快速捕捉工艺参数变化。

2. 信号输出参数

• 支持信号类型：

• 模拟量输出（AO）：4-20mA DC（负载能力 0-500Ω）、0-10V DC（负载能力≥10kΩ）；

• 数字量输出（DO）：24V DC 晶体管输出（最大负载 2A / 点）、220V AC 继电器输出（最大负载 5A / 点）；

• 输出通道数量：8 路独立输出通道（可配置为 4 路 AO+4 路 DO，或 8 路全 AO / 全 DO）；

• 输出精度：模拟量输出精度 ±0.2% F.S.，线性度≤0.1% F.S.，输出纹波≤10mVrms；

• 响应时间：模拟量输出≤3ms（从指令下发到输出稳定），数字量输出≤1ms（从指令下发到触点动作）。

3. 通信与适配参数

• 通信接口：标配 1 个 RS485 串行接口（支持 Modbus-RTU 协议，波特率 1200bps~115200bps 可配置）、1 个以太网接口（10/100Mbps 自适应，支持 Modbus-TCP 协议），可与 GE Mark VIe、PACSystems 等控制器无缝对接；

• 协议兼容：支持 GE 专用通信协议（如 Genius Bus）与主流工业协议（Modbus-RTU/TCP），可直接接入第三方系统（如西门子 S7-1200 PLC、施耐德 Modicon M340），无需额外协议转换网关；

• 扩展能力：支持通过总线扩展最多 32 个同型号模块，组成分布式 I/O 网络，总 I/O 点数可达 512 点，满足中大型项目的信号采集与控制需求。

1. 物理规格

• 尺寸：长 160mm× 宽 120mm× 高 80mm（19 英寸 3U 机架安装），适配标准工业控制柜，可与 GE 系列其他模块混合安装，节省机柜空间；

• 重量：约 0.8kg，模块化设计支持单人带电热插拔（更换时间≤2 分钟），插拔时自动断开信号连接，避免短路风险；

• 接线端子：采用插拔式端子排（兼容 1.0mm²~2.5mm² 导线），输入 / 输出端子分区排列，标注清晰（如 “AI1”“DI1”“AO1”），接线时无需拆线即可更换模块，提升维护效率。

2. 环境适应性

• 工作温度：-40℃~+70℃，满足极寒地区（如北方户外变电站）与高温车间（如冶金厂轧钢区域）的运行需求，低温启动（-40℃）无需预热，启动时间≤30s；

• 湿度：5%~95%（无冷凝，符合 IEC 60068-2-3 标准），在沿海高湿高盐雾环境（如海上石油平台）中，电路板无腐蚀、无漏电；

• 防护等级：IP20（机柜内安装），适配 IP54 防护等级的工业控制柜，防止粉尘与轻微水汽侵入；

• 抗振动与冲击：抗振动等级 10g（10Hz~2000Hz，符合 IEC 60068-2-6），可承受大型电机运行时的持续振动；抗冲击等级 20g（11ms 脉冲，符合 IEC 60068-2-27），能抵御设备搬运与安装时的冲击；

• 抗电磁干扰：符合 EN 61000-6-2/EN 61000-6-4 工业抗扰标准，静电放电（ESD）防护 ±15kV（空气放电）/±8kV（接触放电），射频辐射抗扰 10V/m（80MHz~1GHz），在高压电缆、变频器等强干扰环境中，信号采集误差≤0.2% F.S.。

1. 供电要求：工作电压 24V DC（宽幅适应 18V DC~36V DC），由控制器机架背板供电，工作电流≤200mA（满配置时），功耗≤4.8W，不增加机柜供电负荷；

2. 隔离性能：输入通道之间、输出通道之间、输入与输出之间、电源与信号之间四级电气隔离，隔离电压≥2500Vrms/1 分钟，共模抑制比（CMRR）≥120dB（50Hz），差模抑制比（DMRR）≥100dB，有效阻断地环路干扰与信号串扰；

3. 可靠性指标：平均无故障时间（MTBF）≥400,000 小时（Telcordia SR-332 标准，25℃），设计寿命≥15 年，关键元器件（如信号调理芯片、A/D 转换器、继电器）采用工业级高可靠选型，支持 “通道级故障隔离”（某通道故障时，自动屏蔽该通道，不影响其他通道运行）；

4. 诊断功能：内置 “硬件 - 信号 - 通信” 三级诊断功能，可检测 “通道开路 / 短路”“A/D 转换异常”“通信链路中断” 等 15 种以上故障类型，诊断覆盖率≥98%，故障检测时间≤100μs，故障信息通过 HMI 显示（如 “F03=AI 通道 2 短路”）并上传至控制器。

1. 全场景信号适配：支持模拟量（电流、电压、RTD、热电偶）与数字量（干 / 湿接点）等多类型信号接入，无需更换模块即可适配不同现场设备（如压力传感器输出 4-20mA 信号、温度传感器输出 Pt100 信号、阀门限位开关输出 24V DC 干接点信号）。例如，在火力发电机组辅机控制中，该模块可同时采集给水泵的电流信号（4-20mA）、轴承温度信号（Pt100）、阀门开关状态信号（24V DC 干接点），实现对辅机运行状态的全面监测；

2. 高精度信号处理：采用 “仪表放大器 + 24 位高精度 A/D 转换器” 组合，配合数字滤波算法（支持滑动平均、卡尔曼滤波），对输入信号进行精准调理。针对热电偶信号的冷端补偿问题，模块内置高精度温度传感器（精度 ±0.1℃），实时补偿环境温度对测量的影响，确保 - 270℃~1372℃全量程内测量误差≤1℃；针对 4-20mA 信号的微弱波动，通过 500Hz 采样速率与 16 次滑动平均滤波，将信号波动幅度从 ±0.5mA 降至 ±0.01mA，提升数据稳定性；

3. 信号标准化转换：将现场采集的各类非标准信号（如 RTD 电阻信号、热电偶毫伏信号）转换为控制器可直接识别的标准数字信号（如 16 位二进制数据），同时将控制器输出的数字指令转换为执行器可接收的标准模拟量 / 数字量信号（如 4-20mA、24V DC），实现 “现场设备 - 控制器” 的无缝数据交互，避免因信号不兼容导致的系统集成难题。

1. 极端环境防护：电路板采用 “纳米级三防漆 + 金属屏蔽壳” 双重防护，可抵御 - 40℃极寒与 70℃高温的侵蚀 —— 在 - 40℃低温环境中，模块内部电容、电阻等元器件性能无衰减，A/D 转换精度保持 ±0.1% F.S.；在 70℃高温环境中，铝制外壳与散热孔设计确保内部芯片温度≤85℃（低于额定温度 125℃），避免因高温导致的信号漂移；

2. 全链路抗干扰设计：输入 / 输出端口配备 TVS 瞬态抑制二极管（防护等级 ±2kV）与共模电感，可抵御工业环境中的浪涌电压（如雷击、电机启停产生的尖峰电压）与电磁干扰（如变频器产生的谐波）。例如，当电网出现 ±2kV 浪涌电压时，TVS 二极管瞬间导通，将浪涌电流导入大地，保护模块内部电路不受损坏；共模电感则抑制共模干扰信号，使 4-20mA 信号在强干扰环境中传输误差≤0.2% F.S.；

3. 高可靠故障隔离：支持 “通道级” 与 “模块级” 双重故障隔离 —— 当某输入通道出现短路故障时，模块自动切断该通道的电源供应，避免故障扩散至其他通道；当模块通信接口出现异常时，不影响已接入的 I/O 信号采集与输出，仅暂停数据上传，待通信恢复后自动同步数据。例如，在炼化装置过程控制中，若模块的 AI 通道 3 因传感器线缆短路故障，模块仅屏蔽通道 3，其他 15 个输入通道仍正常采集信号，确保控制逻辑不受影响。

1. 多系统兼容与扩展：不仅兼容 GE Mark VIe、PACSystems 等自有控制系统，还支持通过 Modbus 协议与西门子、施耐德等第三方控制器对接，无需额外网关，仅需通过软件配置通信参数（如波特率、从站地址）即可实现数据交互。同时，支持通过总线扩展 32 个同型号模块，组成分布式 I/O 网络，例如在大型冶金轧钢生产线中，可通过 1 个主模块 + 8 个从模块，实现对 8 条轧机生产线的信号集中采集与控制，总 I/O 点数达 256 点；

2. 可视化组态与调试：支持通过 GE Proficy Machine Edition 组态软件进行参数配置，图形化界面可直观设置 “通道信号类型”（如将 AI 通道 1 设为 Pt100）、“采样速率”（如将 DI 通道设为 5kHz）、“滤波方式”（如将 AI 通道设为卡尔曼滤波）、“故障阈值”（如将 DO 通道过流阈值设为 2A）等参数，配置完成后通过以太网下载至模块，无需现场手动调节电位器，调试时间从 2 小时缩短至 30 分钟；
3. 远程状态监测与维护：模块实时将各通道的 “信号值”“故障状态”“通信状态” 等数据通过以太网上传至控制器，运维人员在中央控制室即可通过 HMI 查看（如 “AI1：12.5mA（对应 85℃），状态正常；DI1：高电平（阀门开），状态正常”），无需到现场巡检。同时，模块支持历史故障记录存储（可存储最近 500 条故障记录），运维人员可导出数据进行趋势分析，提前预判潜在故障（如某通道信号漂移逐渐增大，提示传感器老化），减少非计划停机时间。
