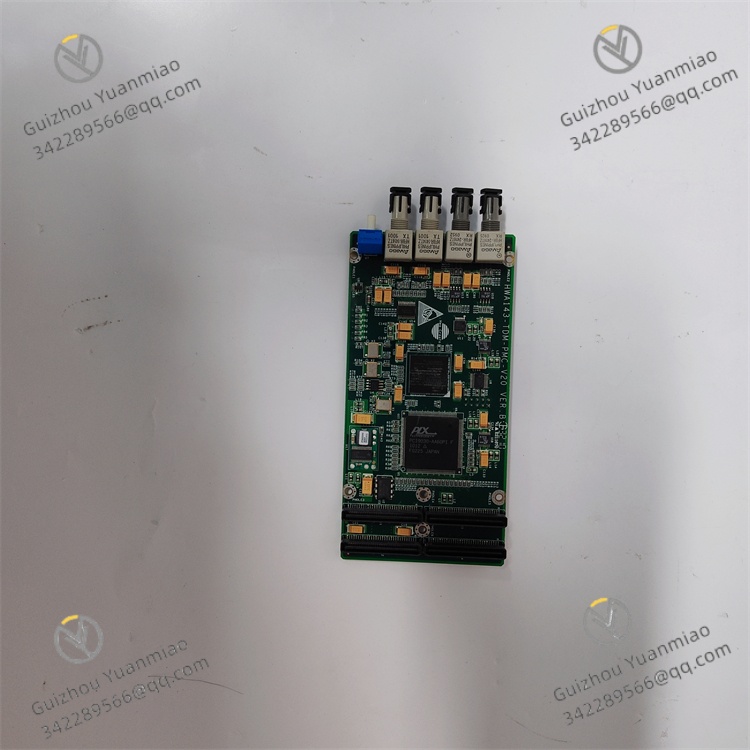

GE HWA143-TDM-PMC-V20

GE HWA143-TDM-PMC-V20（简称 “HWA143 模块”）是 GE 工业物联网（IIoT）解决方案中的关键监测单元，核心定位为 “旋转设备振动与温度一体化监测及故障诊断终端”，主要服务于石油化工（如炼化装置循环泵、压缩机监测）、电力（如发电机组辅机、风机监测）、冶金（如轧钢生产线电机监测）等领域，适配 GE Predix 工业互联网平台及第三方设备管理系统，承担 “设备振动、温度等关键参数实时采集 - 数据预处理 - 故障特征提取 - 预警信号上传” 的全流程任务。

1. 振动监测参数

• 监测维度：支持三轴（X/Y/Z 向） 振动同步采集，覆盖设备径向、轴向振动特征，避免单一方向监测导致的故障漏判；

• 测量范围：

• 加速度：0.1-500 m/s²（峰值），适配从低速泵（振动小）到高速压缩机（振动大）的全场景；

• 速度：0.1-200 mm/s（有效值），符合 ISO 10816 设备振动评价标准；

• 位移：0.001-500 μm（峰峰值），精准捕捉设备轴系径向跳动；

• 精度：加速度 ±1% F.S.，速度 ±0.5% F.S.，位移 ±0.2% F.S.，确保振动数据的准确性（如轴承早期磨损导致的 0.01mm/s 振动变化可被精准捕捉）；

• 采样性能：采样率可配置（1.6kHz/3.2kHz/6.4kHz/12.8kHz/25.6kHz），默认 12.8kHz，满足高频振动特征（如齿轮啮合频率、轴承外圈故障频率）的采集需求；支持连续采样与触发采样（如振动超过阈值时启动高采样率采集），平衡数据完整性与存储成本。

2. 温度监测参数

• 监测类型：内置接触式 Pt1000 温度传感器（测量设备壳体温度）+ 可选配红外非接触传感器（测量轴承外圈温度，无需拆卸设备）；

• 测量范围：-40℃~+150℃（接触式）、-20℃~+200℃（非接触式），覆盖工业设备常见温度区间；

• 精度：接触式 ±0.2℃（-40℃~+85℃）、±0.5℃（+85℃~+150℃）；非接触式 ±1℃（-20℃~+200℃），可精准识别轴承过热（如正常温度 60℃，异常升至 90℃）；

• 采样周期：可配置（1s/5s/10s/30s），默认 5s，兼顾实时性与功耗。

3. 数据处理与通信参数

• 边缘计算能力：内置 32 位 ARM 处理器，支持本地数据预处理（如 FFT 快速傅里叶变换，将时域振动信号转换为频域谱图）、故障特征提取（如峰值、有效值、峭度、脉冲指标等 20 + 特征参数）、阈值判断（自定义振动 / 温度报警阈值），减少云端数据传输量（压缩比可达 10:1）；

• 通信接口：

• 以太网：10/100Mbps 自适应以太网端口（RJ45），支持 Modbus-TCP、OPC UA 协议，可直接接入 DCS、SCADA 系统或工业互联网平台；

• 无线（可选）：支持 LoRaWAN（通信距离 1-3km，适合户外分散设备）、4G/5G（广域覆盖，适合跨厂区设备），满足无线监测需求；

• 数据存储：内置 2GB Flash 存储，可本地存储 3 个月内的振动频谱数据（12.8kHz 采样率，每天存储 1 次频谱）与 1 年的趋势数据（振动有效值、温度），断网时不丢失数据，联网后自动补传。

1. 物理规格

• 尺寸：长 80mm× 宽 60mm× 高 30mm（紧凑型设计），重量约 150g，支持磁吸安装（吸附于设备壳体）、螺丝固定（设备支架）、导轨安装（控制柜内） 三种方式，适配不同安装场景（如狭小空间的泵体、控制柜内的集中监测）；

• 传感器接口：2 个 M12 防水接口（分别连接振动传感器、温度传感器），支持传感器热插拔（更换传感器时无需断电）；

• 指示灯：3 个 LED 指示灯（电源灯：绿色常亮；通信灯：蓝色闪烁；报警灯：红色常亮 / 闪烁，区分预警 / 报警），直观显示模块工作状态。

2. 环境适应性

• 工作温度：-40℃~+85℃，满足极寒地区（如东北户外风机）与高温车间（如钢铁厂轧机旁）的监测需求，低温启动（-40℃）无需预热，启动时间≤10s；

• 湿度：5%~95%（无冷凝，符合 IEC 60068-2-3 标准），在沿海高湿高盐雾环境（如海上石油平台泵体）中，外壳采用 304 不锈钢材质，电路板涂覆纳米三防漆，无腐蚀、无漏电；

• 防护等级：IP67（模块本体）、IP68（传感器），可直接安装于设备壳体（如露天风机、水下泵，水深 1m 内短期运行），抵御雨水、粉尘、油污侵袭，无需额外防护盒；

• 抗振动与冲击：自身抗振动等级 20g（10Hz~2000Hz，符合 IEC 60068-2-6），可承受设备运行时的振动（如风机振动 10mm/s 时，模块采集数据无失真）；抗冲击等级 50g（11ms 脉冲，符合 IEC 60068-2-27），能抵御设备检修时的碰撞、跌落；

• 抗电磁干扰：符合 EN 61000-6-2/EN 61000-6-4 工业抗扰标准，静电放电（ESD）防护 ±25kV（空气放电）/±15kV（接触放电），射频辐射抗扰 20V/m（80MHz~2.5GHz），在变频器、高压电缆旁安装时，振动数据采集误差≤0.5%。

1. 供电要求：支持宽电压供电（12-36V DC），功耗≤3W（连续采样时）、≤1W（休眠采样时），可通过设备自带电源、POE（以太网供电，可选）或太阳能电池板（户外无电网场景）供电，适配多种供电环境；

2. 可靠性指标：平均无故障时间（MTBF）≥500,000 小时（Telcordia SR-332 标准，25℃），设计寿命≥10 年，关键元器件（如 AD 转换器、通信芯片、传感器）采用工业级宽温选型，支持 “传感器冗余”（双传感器接入，单传感器故障时自动切换）；

3. 故障诊断：内置 “模块自身 - 传感器 - 通信” 三级诊断，可检测 “振动传感器断线”“温度传感器短路”“通信链路中断”“采样异常” 等 10 + 故障类型，诊断覆盖率≥95%，故障信息通过通信接口上传至平台，同时触发报警灯闪烁。

1. 三轴振动 + 温度协同监测：相比传统单一方向振动监测，三轴同步采集可完整捕捉设备振动特征（如电机转子不平衡会导致径向（X/Y 向）振动增大，不对中会导致轴向（Z 向）振动增大），结合温度参数（如轴承磨损会伴随温度升高），形成 “振动 + 温度” 双重判断依据，故障误判率从传统监测的 20% 降至 5% 以下。例如，某化工厂循环泵出现 “X 向振动增大（15mm/s）但温度正常（60℃）”，模块判断为 “转子轻微不平衡（可继续运行，计划检修）”；若出现 “X 向振动增大（15mm/s）+ 温度升至 90℃”，则判断为 “轴承严重磨损（需立即停机）”，避免误判导致的过度检修或漏检；

2. 高频采样与频谱分析：支持最高 25.6kHz 采样率与 FFT 频谱分析（点数 1024/2048/4096 可配置），可捕捉设备高频故障特征（如轴承内圈故障频率通常在 1-10kHz）。例如，风机轴承内圈早期磨损时，时域振动信号无明显异常（有效值仅增加 0.5mm/s），但通过 FFT 分析可发现对应频率（如 8kHz）的峰值明显升高，模块据此提前发出预警，比传统振动有效值监测提前 2 个月发现故障；

3. 自适应阈值与标准兼容：内置 ISO 10816（旋转 machinery 振动评价标准）、API 618（往复式压缩机振动标准）等行业标准阈值，用户可直接调用（如根据设备转速选择对应标准等级）；同时支持自定义阈值（如针对老旧设备设置更宽松的预警阈值），并具备 “自适应阈值调整” 功能（根据设备运行工况（转速、负载）自动优化阈值，避免因负载变化导致的误报警）。

1. 本地故障诊断，减少数据传输：模块在本地完成振动信号的 FFT 变换、特征提取（如计算峭度值判断冲击性故障），仅将 “故障特征参数 + 预警结果” 上传至平台，而非原始振动数据（12.8kHz 采样率下，原始数据量约 50MB / 分钟，压缩后仅 5MB / 分钟），降低网络带宽占用（节省 60% 以上带宽成本），尤其适合偏远地区（网络带宽有限）的设备监测；

2. 多级预警与联动控制：支持 “预警 - 报警 - 紧急停机” 三级响应机制 —— 当振动 / 温度达到预警阈值（如设定振动有效值 10mm/s 为预警），模块发出预警信号（报警灯闪烁，平台推送消息）；达到报警阈值（如 15mm/s），发出报警信号（报警灯常亮，平台触发声光报警）；达到紧急停机阈值（如 20mm/s），通过数字输出接口触发设备停机（需外接继电器），形成 “监测 - 预警 - 控制” 闭环。例如，某电力厂风机振动达到 20mm/s 时，模块在发出报警的同时，触发风机停机，避免设备损坏扩大；

3. 历史趋势与寿命预测：自动存储设备振动、温度的历史趋势数据（按日 / 周 / 月统计最大值、平均值），用户可通过平台查看趋势曲线（如近 3 个月轴承温度从 60℃逐步升至 85℃），直观判断设备劣化趋势；结合内置的寿命预测算法（基于振动峭度、温度变化率等参数），估算设备剩余寿命（如 “轴承剩余寿命约 45 天”），运维人员可据此制定备件采购、检修计划，避免 “备件积压” 或 “检修无备件”。

1. 全场景防护设计：针对不同恶劣环境采用专项防护 —— 低温环境（-40℃）中，模块内置加热片（温度低于 - 30℃自动启动），确保传感器与电路正常工作；高温环境（85℃）中，采用铝制外壳 + 散热孔设计，核心芯片温度≤95℃（低于额定温度 125℃）；高盐雾环境（如海上平台）中，外壳采用 304 不锈钢 + 钝化处理，耐腐蚀等级≥1000 小时；IP68 级传感器可直接浸泡在油污、水中（如液压泵油箱内温度监测），无需担心损坏；

2. 灵活安装与免布线：支持磁吸、螺丝、导轨三种安装方式，磁吸安装时（吸附于设备壳体），安装时间≤5 分钟（无需打孔、拆线），适合老旧设备改造（避免因安装破坏设备结构）；可选配无线通信模块（LoRaWAN/4G），无需敷设电缆（尤其适合户外分散设备，如油田井口泵，减少布线成本 80% 以上）；

3. 免校准与远程运维：传感器采用工厂校准（校准周期 2 年），现场安装后无需手动校准；支持远程固件升级（通过以太网 / 无线方式下载新固件）、参数配置（如调整采样率、阈值），运维人员无需到现场（尤其适合高危区域，如化工防爆区），减少现场运维次数（降低 50% 运维成本）；模块自带 “自诊断” 功能，当传感器故障时，自动上传故障信息（如 “振动传感器断线”），避免因传感器失效导致的监测盲区。

1. 跨平台兼容：支持与 GE Predix、西门子 MindSphere、华为云等主流工业互联网平台对接（通过 OPC UA 协议），也可接入用户自建的 SCADA、MES 系统（通过 Modbus-TCP 协议），无需额外开发接口（提供标准化 SDK，开发周期缩短至 1 周以内）；

2. 传感器扩展：除内置的振动、温度传感器接口外，预留 1 个模拟量输入接口（4-20mA），可接入其他传感器（如油压、流量传感器），实现 “振动 + 温度 + 油压” 多参数一体化监测，适配复杂设备（如压缩机需同时监测振动、温度、油压）；
3. 集群监测与管理：支持多模块组网（通过以太网 / 无线形成监测网络），单平台可管理 1000 + 模块，适合大型工厂（如炼化厂有 500 + 旋转设备）的集中监测，运维人员在中央控制室即可查看所有设备的运行状态，实现 “一人管全厂设备”，提升管理效率。
