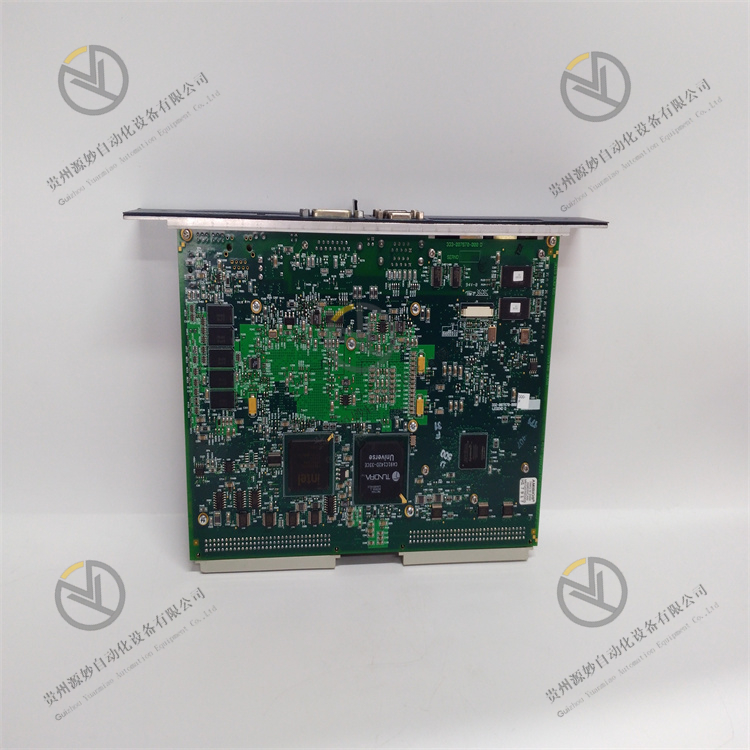

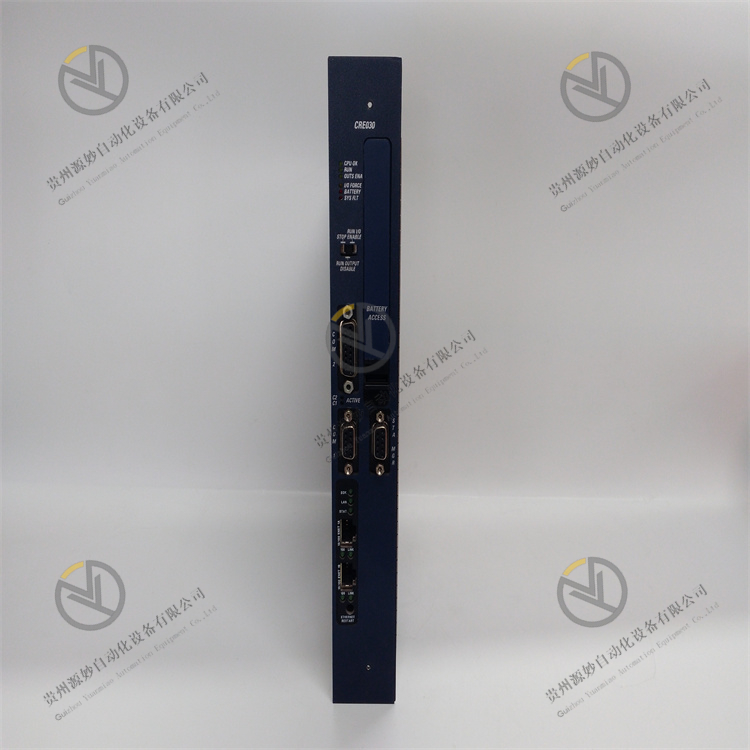

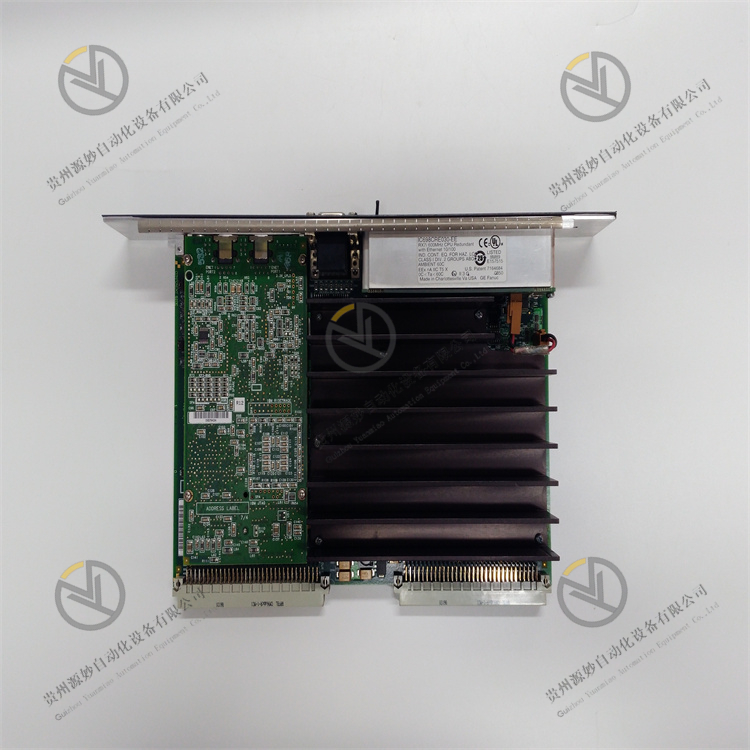

GE IC698CRE030-DE
一、概述
GE IC698CRE030-DE 是工业级通信冗余模块，其核心价值是为工业控制系统提供 “双链路冗余 - 多协议兼容 - 高抗干扰 - 快速故障切换” 的通信解决方案，作为 RX3i PLC 与外部设备的 “通信桥梁”，通过双以太网端口实现 PLC 与 HMI、DCS、远程 I/O 站（如 IC698IBS001）及第三方设备（如变频器、仪表）的冗余通信，当主通信链路故障时，备用链路可毫秒级切换，确保数据传输不中断，适配电力变电站自动化、化工装置控制、汽车生产线等对通信连续性要求极高的场景，是保障工业控制 “数据无丢失、控制无延迟” 的关键通信组件。
该模块采用紧凑型设计与强化电磁兼容（EMC）处理，支持 GE Proficy Machine Edition 编程软件配置，兼具安装便捷性与长期运行稳定性，可满足新建 RX3i PLC 系统的冗余通信需求与既有系统的通信升级改造。
二、技术参数
（一）通信与冗余参数
1. 通信端口配置
- 端口数量：2 个独立千兆以太网端口（RJ45 接口，支持 10/100/1000Mbps 自适应），支持 “冗余模式”（主备链路）与 “扩展模式”（双端口独立通信，连接不同网段设备）两种工作模式；
- 原生支持：EtherNet/IP（CIP 协议，兼容 Rockwell 设备）、Modbus TCP/IP（客户端 / 服务器双角色，适配第三方仪表）、GE SRTP（Speed Reference Transfer Protocol，RX3i 系统专用高速协议）；
- 可选支持：PROFINET RT（需安装扩展固件）、DNP3.0（电力行业标准协议，适配变电站自动化系统）；
- 通信距离：通过 Cat5e/Cat6 网线传输，最大距离 100m（无中继），支持通过工业以太网交换机扩展传输距离（最大支持 10km 单模光纤扩展）。
2. 冗余性能
- 切换时间：主备链路故障切换时间≤10ms（从链路中断到备用链路接管数据传输），确保控制指令与采集数据无丢失；
- 冗余机制：支持 “链路层冗余”（基于 IEEE 802.3ad 链路聚合）与 “应用层冗余”（SRTP 协议双链路数据同步），可通过软件配置冗余优先级（如端口 1 为主链路，端口 2 为备用链路）；
- 故障检测：内置链路状态监测芯片，实时检测端口连接状态（如网线断开、交换机故障），通过 LED 指示灯（Link/Activity）直观显示端口状态，同时向 PLC 控制器上报故障信息（如 “端口 1 链路中断”）。
（二）电气与环境参数
1. 供电与功耗
- 供电方式：通过 RX3i PLC 标准 I/O 机架背板供电（5V DC，由 IC698PWR330 等电源模块提供），单模块额定功耗≤3W（双端口满负载通信时）；
- 电源保护：具备过流保护（最大输入电流 1A，超过时自动限流）、欠压保护（供电电压＜4.5V DC 时触发告警，保持通信链路直至电压恢复）；
- 隔离性能：以太网端口与背板间具备 1500V AC 隔离（1 分钟耐压），抗共模干扰电压 ±250V DC，避免接地环流与电磁噪声对通信的影响。
2. 环境适应性
- 工作环境：温度 -20℃-60℃（无降额运行），存储温度 -40℃-85℃，相对湿度 5%-95% RH（无凝露，支持短时 98% RH 潮湿环境）；
- 防护等级：模块本体 IP20（需安装于封闭控制柜内），PCB 板采用 conformal 涂层（防粉尘、防腐蚀，适应化工、冶金多粉尘场景）；
- 电磁兼容：通过 IEC 61000-4 系列测试，耐受 ±8kV 空气放电（ESD）、±2kV 电快速瞬变（EFT）、10V/m 射频辐射（RFI），适配变频器、大功率电机周边强电磁环境。
（三）系统兼容与扩展参数
1. 系统适配
- PLC 兼容：仅适配 GE RX3i 系列 PLC（如 IC698CPU315、IC698CPU430 控制器），支持与 RX3i 本地 I/O 模块（如 IC698MDL240 数字量输入模块）及远程 I/O 站（IC698IBS001）无缝通信；
- 软件支持：适配 GE Proficy Machine Edition V9.0 及以上版本，支持图形化配置通信协议（如 Modbus TCP 服务器地址、EtherNet/IP 从站地址）、冗余参数（切换时间、故障告警阈值）；
- 第三方兼容：可与 Rockwell Allen-Bradley Logix 系列 PLC、Siemens S7-1200/1500 PLC、Schneider Modicon M340 PLC 等第三方设备通过 Modbus TCP/EtherNet/IP 协议通信，无需专用驱动。
2. 扩展能力
- 端口扩展：支持通过工业以太网交换机（如 GE IC698SWT104）扩展通信端口数量，单模块可连接最多 32 台远程设备（如变频器、HMI）；
- 数据吞吐量：双端口最大并发数据吞吐量≥100Mbps（SRTP 协议下），支持 “广播”“组播”“单播” 三种数据传输方式，满足大型系统多设备并发通信需求；
- 诊断通信：支持 SNMP（简单网络管理协议），可通过网络管理软件（如 GE Proficy Historian）远程查询模块工作状态（如端口通信速率、链路错误率）、配置参数与故障日志。
三、功能特点
（一）双链路冗余，保障通信不中断
双千兆以太网端口的冗余设计，可有效避免单一通信链路故障导致的系统瘫痪。在化工反应釜控制中，IC698CRE030-DE 模块通过端口 1 连接本地 HMI（用于操作员监控），端口 2 连接远程 DCS 系统（用于全厂集中控制），并配置 “主备冗余”：当端口 1 网线因振动断裂时，模块在 10ms 内切换至端口 2 传输数据，HMI 与 DCS 均不中断对反应釜温度、压力等参数的监控，避免因通信中断导致的操作失误。
（二）多协议兼容，简化系统集成
原生支持 EtherNet/IP、Modbus TCP、SRTP 等主流工业协议，无需额外添加协议转换模块即可连接不同品牌设备。在汽车焊接生产线中，模块通过 EtherNet/IP 协议与 Rockwell 机器人通信（接收机器人到位信号），通过 Modbus TCP 协议与 Siemens 变频器通信（发送调速指令），通过 SRTP 协议与 RX3i PLC 控制器通信（传输控制逻辑数据），三种协议并行运行无冲突，相比传统多模块方案减少 50% 的安装空间与布线工作量。
（三）高抗干扰与宽温设计，适配恶劣场景
强化电磁兼容处理与 -20℃-60℃宽温设计，可在复杂工业环境下稳定运行。在电力变电站自动化系统中，模块安装于高压柜附近（强电磁环境），1500V AC 端口隔离与 ±8kV ESD 防护可抵御高压设备产生的电磁辐射；-20℃低温适应变电站冬季无暖气环境，确保 PLC 与调度中心的通信不中断，保障电网调度指令的实时传输。
（四）智能诊断与远程维护，降低运维成本
内置链路状态监测与 SNMP 协议支持，运维人员可通过多种方式监控模块状态：
- 本地诊断：通过模块面板的 LED 指示灯（Link/Activity、Fault）快速判断端口连接状态（如绿灯常亮表示连接正常，红灯闪烁表示链路故障）；
- 远程诊断：通过 Proficy Machine Edition 软件查看每端口的 “通信速率”“错误帧数量”“切换次数” 等参数，当某端口错误帧数量超标时，系统提示 “建议检查网线接触或交换机状态”；
- 故障定位：当远程 I/O 站通信中断时，模块可上报 “端口 2 连接的 I/O 站 IP 丢失”，运维人员无需现场排查即可定位故障设备，维修效率提升 60%。
四、应用领域
（一）电力行业：变电站自动化系统
- 变电站监控通信：模块作为 RX3i PLC 的通信接口，通过双端口冗余连接变电站本地监控屏（HMI）与上级调度中心（DCS），采用 DNP3.0 协议传输变压器油温、母线电压、断路器状态等参数，10ms 链路切换确保调度指令不中断，保障电网稳定运行；
- 新能源电站通信：在光伏电站中，模块通过 Modbus TCP 协议连接 32 台逆变器（采集发电量数据），通过 EtherNet/IP 协议连接无功补偿装置（发送调压指令），双端口冗余避免因通信故障导致的逆变器脱网。
（二）化工行业：大型装置控制
- 反应釜集群通信：模块连接 RX3i PLC 与 16 台反应釜的远程 I/O 站（IC698IBS001），通过 SRTP 协议实时传输反应釜温度、压力、搅拌器转速等数据，双链路冗余确保某一 I/O 站通信中断时，其他站不受影响，避免连锁停机；
- 储罐区安防通信：通过 Modbus TCP 协议连接 20 个可燃气体探测器（采集浓度数据），通过 EtherNet/IP 协议连接紧急切断阀（发送关阀指令），当主链路故障时，备用链路 10ms 内接管，确保气体超标时快速切断阀门。
（三）汽车制造业：生产线控制
- 焊接机器人通信：模块通过 EtherNet/IP 协议连接 8 台 Rockwell 焊接机器人（接收机器人到位信号、发送焊接参数），双端口分别连接机器人控制柜与生产线 HMI，链路切换时间≤10ms 确保机器人动作协同，避免碰撞；
- 输送线调度通信：通过 Modbus TCP 协议连接 12 台西门子变频器（控制输送线速度），通过 SRTP 协议与 RX3i PLC 同步调度指令，冗余链路确保输送线不因通信故障停机，生产节拍稳定在 60 秒 / 辆。
（四）冶金行业：轧钢设备控制
- 热轧机通信：模块连接 RX3i PLC 与轧机的远程 I/O 站（采集轧辊温度、轧制压力），通过 EtherNet/IP 协议连接液压系统（发送辊缝调节指令），1500V AC 隔离抵御轧机强电磁干扰，确保通信稳定；
- 冷轧机自动化：通过 Modbus TCP 协议连接 10 台张力传感器（采集带钢张力），双端口冗余连接本地 HMI 与中央控制室 DCS，-20℃低温适应冷轧车间环境，保障带钢轧制精度（±0.1mm）。
五、选型与工程实施建议
（一）选型判断依据
- 系统兼容性：仅适配 GE RX3i 系列 PLC，若为 GE 90-30/90-70 系列 PLC，需选择对应通信模块（如 IC693CRE030）；
- 通信需求：需双链路冗余通信（如变电站、化工装置）或多协议兼容（如连接不同品牌设备）时优先选择本模块；单链路通信场景可选择成本更低的单端口模块（如 IC698CSE010）；
- 环境条件：工作温度 -20℃-60℃、需抗强电磁干扰的场景适配性最佳；高温（＞60℃）场景需选择高温版本（如 IC698CRE030-HE）。
（二）外围配置推荐
- 网络设备：优先选择 GE 工业以太网交换机（如 IC698SWT104，4 端口千兆交换机），支持链路聚合与冗余配置；第三方交换机需支持 IEEE 802.3ad 协议（确保链路冗余兼容性）；
- 布线规范：采用 Cat6 屏蔽双绞线（传输距离≤100m），屏蔽层单端接地（接地电阻≤1Ω）；若需长距离传输（＞100m），需搭配工业光纤收发器（如 GE IC698TBR001），采用单模光纤（传输距离≤10km）；
- 电源配置：需搭配 RX3i 标准冗余电源（如 2 台 IC698PWR330 组成 5V DC 冗余供电），确保模块供电稳定，避免电源故障导致通信中断。
（三）安装与调试注意事项
- 安装规范：模块安装于 RX3i 标准 I/O 机柜（如 IC698Rack100），与变频器、接触器等强干扰设备间距≥300mm；模块间预留 5mm 散热间隙，环境温度超过 50℃时加装机柜风扇；
- 参数配置：通过 Proficy Machine Edition 软件配置：
- 通信协议（如 Modbus TCP 服务器 IP 地址，端口号 502）；
- 冗余参数（主备端口优先级、切换时间阈值 10ms）；
- 故障告警（如端口链路中断时触发 PLC 内部告警继电器）；
- 调试验证：
- 冗余测试：手动断开主链路网线，观察备用链路是否在 10ms 内接管通信（通过 HMI 查看数据是否中断）；
- 协议测试：分别通过 Modbus TCP/EtherNet/IP 协议发送测试指令，确认第三方设备（如变频器、传感器）正常响应；
- 干扰测试：模拟电机启停、变频器运行，观察模块通信错误帧数量（需≤1 帧 / 分钟，确保抗干扰性能达标）。
