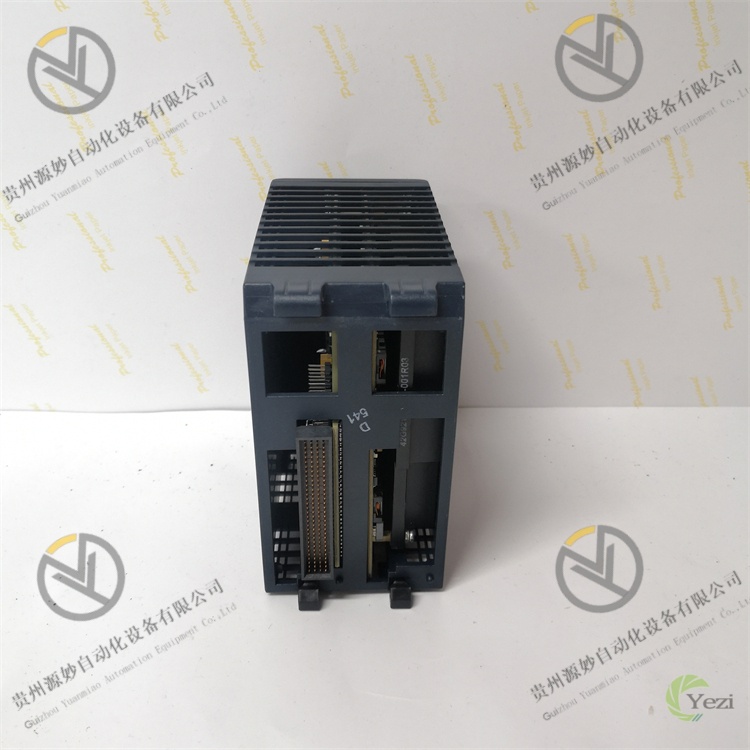

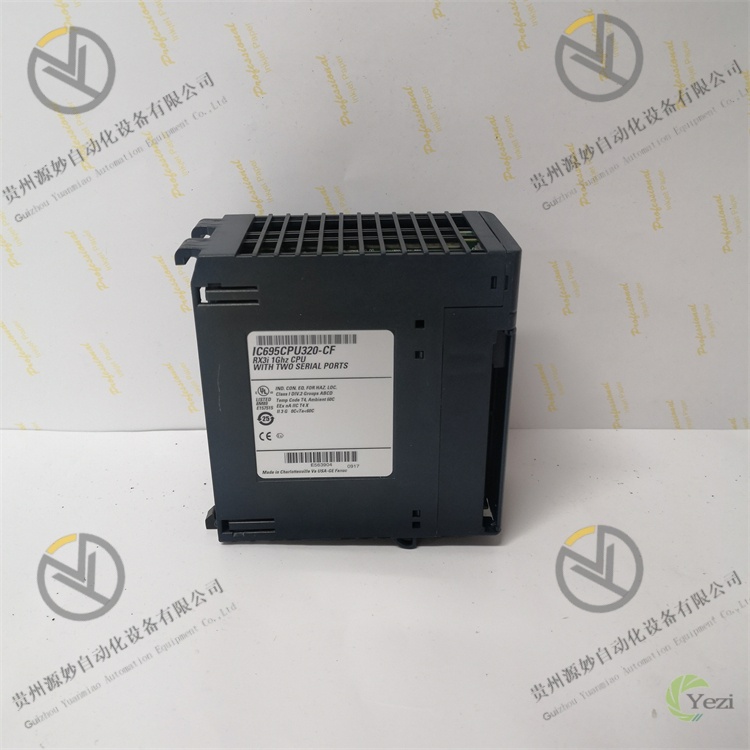

GE IC695CPU320-CF
一、概述
GE IC695CPU320-CF 是高性能中央处理器（CPU）模块，其核心价值是为中小型工业控制场景提供 “高性价比 - 强扩展性 - 易维护” 的系统控制解决方案，作为 VersaMax PLC 的 “运算与控制中枢”，承担逻辑运算（梯形图、功能块）、I/O 数据采集与处理、通信协议解析、系统诊断等核心任务，可连接 VersaMax 本地 I/O 模块（如 IC695MDL240）与远程 I/O 站（如 IC695IBS001），适配汽车零部件生产线、市政水处理设备、化工辅机控制等场景，是构建中小型分布式控制系统的关键核心组件。
该模块采用紧凑型设计与低功耗处理器，支持离线编程与在线修改，兼具性能与易用性，可满足新建中小型自动化项目的控制需求与既有系统的升级改造（如替代老旧 GE 90-30 系列 PLC）。
二、技术参数
（一）运算与存储参数
1. 处理器性能
- CPU 型号：32 位 RISC 处理器，运算速度 0.1μs / 布尔指令（基础逻辑运算），1μs / 字指令（数据运算，如加法、乘法），支持并行处理（I/O 采集与逻辑运算同步进行），满足中小型系统的实时控制需求（控制周期≤10ms）；
- 控制周期：最小系统扫描周期 1ms（仅 CPU + 少量 I/O），满载时（连接 32 个 I/O 模块）扫描周期≤20ms，可通过软件设置扫描优先级（如将关键 I/O 设置为高优先级，优先采集）。
2. 存储容量
- 程序存储：内置 1MB 非易失性闪存（Flash），支持存储 200k 步用户程序（约 50 个中等复杂度控制程序），程序断电后永久保存，无需电池备份；
- 数据存储：内置 512KB RAM（用于临时数据、中间变量存储），支持通过 CF 卡扩展存储（最大兼容 4GB CF 卡），可用于：
- 程序备份（自动将当前运行程序备份至 CF 卡，防止程序丢失）；
- 数据日志（记录关键工艺参数，如温度、压力，采样间隔 1s-1h 可设）；
- 配方存储（存储多套生产配方，如不同规格产品的工艺参数，支持一键切换）。
（二）I/O 与通信参数
1. I/O 扩展能力
- 本地 I/O 扩展：支持通过 VersaMax 本地总线（速率 100Mbps）连接最多 3 个本地 I/O 机架，每个机架可安装 16 块 I/O 模块（数字量、模拟量、特殊功能模块），系统总 I/O 点数可达 1024 点（数字量）/256 点（模拟量）；
- 远程 I/O 扩展：支持通过 EtherNet/IP 协议连接最多 8 个远程 I/O 站（如 IC695IBS001），每个远程站可连接 16 个 I/O 模块，最大传输距离 100m（双绞线）/10km（光纤，需搭配 IC695TBR001 光纤收发器）；
- I/O 映像区：数字量 I/O 映像区 16384 点（输入 8192 点 / 输出 8192 点），模拟量 I/O 映像区 1024 点（输入 512 点 / 输出 512 点），满足中小型系统的 I/O 扩展需求。
2. 通信接口
- 1 个 EtherNet/IP 端口（RJ45，10/100Mbps 自适应），支持作为 EtherNet/IP 从站（与 HMI、DCS 通信）或主站（连接远程 I/O 站、变频器），兼容 Modbus TCP 协议（客户端 / 服务器模式）；
- 1 个 RS-232 端口（DB9 接口），用于编程下载（连接电脑）、与第三方设备通信（如触摸屏、仪表，支持 Modbus RTU 协议）；
- 扩展接口：支持通过 VersaMax 通信模块（如 IC695CMM001）扩展 RS-485 端口，实现多设备总线通信（如连接 16 台变频器，Modbus RTU 协议）。
（三）电气与环境参数
1. 供电与隔离
- 供电方式：通过 VersaMax I/O 机架背板供电（5V DC，由 IC695PWR020 电源模块提供），单模块额定功耗≤3W（满载运行时）；
- 通信端口隔离：EtherNet/IP 端口与背板间 1500V AC 隔离（1 分钟耐压），RS-232 端口与背板间 1000V AC 隔离，抗共模干扰电压 ±250V DC，避免接地环流影响通信；
- I/O 总线隔离：本地 I/O 总线与背板间 1000V AC 隔离，防止 I/O 模块故障传导至 CPU。
2. 环境适应性
- 工作环境：温度 0℃-60℃（无降额运行），存储温度 - 40℃-85℃，相对湿度 5%-95% RH（无凝露，支持短时 98% RH 潮湿环境）；
- 防护等级：模块本体 IP20（需安装于封闭控制柜内），PCB 板采用防潮涂层（防粉尘、防腐蚀，适应一般工业车间环境）；
- 电磁兼容：通过 IEC 61000-4 系列测试，耐受 ±8kV 空气放电（ESD）、±2kV 电快速瞬变（EFT）、10V/m 射频辐射（RFI），适配变频器、电机周边的电磁环境。
（四）系统兼容与诊断参数
1. 系统适配
- 编程软件：适配 GE Proficy Machine Edition V8.0 及以上版本，支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）三种编程方式，提供丰富的功能块库（如 PID 控制、计数器、定时器）；
- 模块兼容：直接兼容 VersaMax 全系列 I/O 模块（如 IC695MDL240 数字量输入模块、IC695MDD340 模拟量输出模块）、通信模块、电源模块，无需专用驱动；
- 第三方兼容：可与 Schneider HMI、Siemens 变频器、Omron 传感器等第三方设备通过 Modbus 协议通信，兼容性强。
2. 诊断与维护
- 本地诊断：模块面板配备 LED 指示灯（Power、Run、Fault、EtherNet/IP、RS-232），如 “Run 绿灯闪烁” 表示正常运行，“Fault 红灯常亮” 表示 CPU 故障（如程序错误、I/O 通信中断）；
- 远程诊断：支持通过 EtherNet/IP 端口远程查询系统状态（I/O 模块在线状态、通信错误率、CF 卡存储状态），可通过 Proficy 软件在线修改程序与参数，无需现场操作；
- 故障保护：内置 “看门狗” 定时器（100ms-10s 可设），当 CPU 程序卡死时，自动复位并触发故障告警；支持 I/O 故障隔离（某 I/O 模块故障时，不影响其他模块运行）。
三、功能特点
（一）高性价比与灵活扩展，适配中小型场景
适中的运算性能与 1024 点 I/O 容量，兼顾成本与需求，无需为冗余性能付费。在汽车零部件装配生产线中：
- 1 块 IC695CPU320-CF 模块作为核心，连接 2 个本地 I/O 机架（安装 8 块数字量 I/O 模块、2 块模拟量 I/O 模块），控制 10 台装配机器人、5 条输送带、20 个检测传感器；
- 相比高端 CPU（如 RX3i IC698CPU430），成本降低 40%，同时满足装配线控制周期≤20ms 的需求，生产节拍稳定在 30 秒 / 件，无性能瓶颈。
（二）CF 卡扩展与数据日志，简化数据管理
支持 CF 卡存储，解决中小型系统数据备份与日志记录的痛点。在市政污水处理厂小型曝气池控制中：
- 通过 4GB CF 卡自动备份用户程序（每日凌晨 1 点备份，防止程序丢失）；
- 配置数据日志功能，每 5 秒记录一次溶解氧浓度、曝气阀开度、水泵电流，数据存储周期 3 个月，运维人员可通过 CF 卡导出数据，分析曝气效率，优化运行参数（如将溶解氧控制精度从 ±1mg/L 提升至 ±0.5mg/L，降低能耗 15%）；
- 存储 10 套污水处理配方（对应不同进水水质），水质变化时一键切换配方，无需重新编程。
（三）多协议通信与易集成，降低系统复杂度
内置 EtherNet/IP 与 Modbus 协议，无需额外通信模块即可连接多品牌设备。在小型化工反应釜辅控系统中：
- 通过 EtherNet/IP 端口连接本地 HMI（监控反应温度、压力）与远程 I/O 站（采集釜体温度传感器信号）；
- 通过 RS-232 端口连接横河温度巡检仪（Modbus RTU 协议，读取 16 点温度数据）；
- 通过扩展 RS-485 端口连接 3 台西门子变频器（控制搅拌电机转速）；
多协议并行运行无冲突，相比传统 “CPU + 多通信模块” 方案，减少 30% 的模块数量与布线工作量，系统故障率降低 25%。
（四）便捷诊断与在线维护，提升运维效率
本地指示灯与远程诊断结合，大幅简化中小型系统的运维。在食品包装生产线中：
- 当某一光电传感器（连接 IC695MDL240 模块）断线时，CPU 通过 LED 指示灯提示 “I/O 故障”，同时 HMI 弹窗显示 “输入模块 CH2 故障”，运维人员 5 分钟内即可定位故障点，无需逐一排查；
- 支持在线修改程序（如调整包装速度参数），无需停机，生产线持续运行，避免因停机导致的包装任务延误（每停机 1 小时损失约 5000 元）；
- “看门狗” 定时器避免程序卡死导致的系统瘫痪，当程序异常时，CPU 自动复位并保存故障日志，便于事后分析原因。
四、应用领域
（一）制造业：中小型生产线控制
- 汽车零部件装配线：CPU 模块连接 2 个本地 I/O 机架（16 块 I/O 模块），控制 8 台装配机器人（EtherNet/IP 通信）、10 个夹紧气缸（数字量输出）、15 个零件检测传感器（数字量输入），逻辑运算周期 10ms，确保机器人动作协同，装配合格率≥99.8%；通过 CF 卡存储 5 套装配配方（对应不同零件规格），换型时间从 30 分钟缩短至 5 分钟；
- 电子元件焊接线：通过 EtherNet/IP 连接远程 I/O 站（采集焊接温度、电流传感器信号），RS-485 连接 4 台焊接机变频器（控制焊接速度），Modbus RTU 连接 AOI 检测设备（读取焊接缺陷数据），CPU 实现 “焊接 - 检测” 联动控制，缺陷率从 2% 降至 0.5%。
（二）市政行业：中小型水处理设备
- 小区二次供水系统：CPU 模块连接 1 个本地 I/O 机架（4 块 I/O 模块），通过 EtherNet/IP 连接压力传感器（采集管网压力）与远程 I/O 站（控制 3 台供水泵），实现恒压供水（压力控制精度 ±0.02MPa）；通过 RS-232 连接触摸屏（设置压力参数、显示运行状态）；CF 卡存储 1 年的压力数据，用于分析用水高峰，优化泵组运行策略（如错峰启动泵组，降低电网负荷）；
- 小型污水处理站：控制 2 个曝气池、1 个沉淀池的设备（曝气阀、排泥泵、提升泵），通过模拟量 I/O 模块采集溶解氧、pH 值传感器信号，PID 功能块控制曝气阀开度（溶解氧控制在 2mg/L±0.5mg/L）；CF 卡存储污水处理数据，满足环保部门的数据追溯要求。
（三）化工行业：反应釜辅控系统
- 实验室级反应釜控制：CPU 模块连接 1 个本地 I/O 机架（6 块 I/O 模块），采集反应釜温度（PT100 传感器，模拟量输入）、压力（压力变送器，模拟量输入），控制加热棒（模拟量输出）、进料阀（数字量输出）；通过 RS-232 连接搅拌电机变频器（Modbus RTU 协议，控制转速）；逻辑运算周期 15ms，温度控制精度 ±1℃，满足实验室小批量反应需求；
- 化工辅机控制：控制 3 台原料输送泵（数字量输出）、8 个阀门（数字量输出）、10 个液位传感器（数字量输入），通过 EtherNet/IP 将数据上传至工厂 DCS（作为辅控系统），CF 卡备份输送泵运行日志（如启停次数、运行时长），用于预测性维护（如根据运行时长提前更换泵轴承，避免突发故障）。
（四）食品行业：小型包装与加工设备
- 食品包装线：CPU 模块连接 1 个本地 I/O 机架（8 块 I/O 模块），控制包装机封口温度（模拟量输出，控制精度 ±5℃）、输送带速度（数字量输出）、12 个包装检测传感器（如缺袋、漏封检测）；通过 RS-485 连接 6 台分页机（Modbus RTU 协议，控制分页速度）；CF 卡存储包装产量数据（每日 / 每月产量统计），便于生产管理；
- 小型饮料灌装机：控制灌装机阀门（数字量输出）、液位检测传感器（数字量输入）、灌装压力传感器（模拟量输入），通过 PID 控制灌装压力（精度 ±0.01MPa），避免灌装过量或不足；支持在线修改灌装参数（如容量从 500ml 调整为 600ml），换型时间≤10 分钟。
