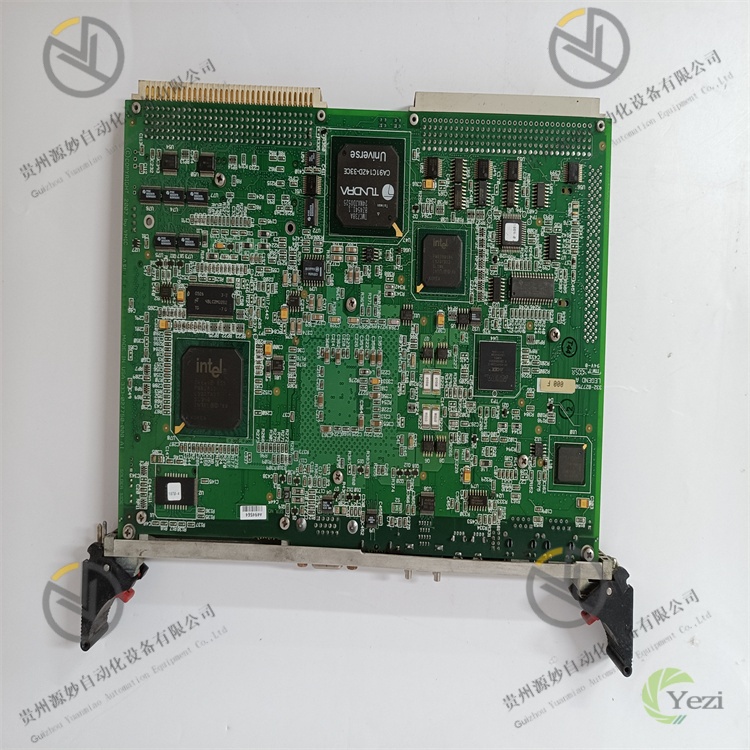

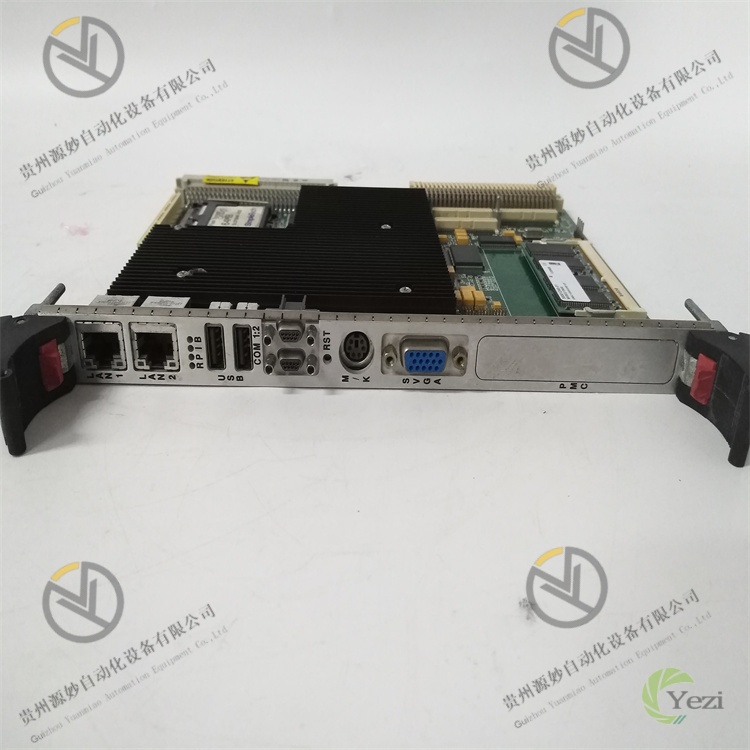

GE VMIVME-7750-744001 350-027750-744001 F
一、产品概述
GE VMIVME-7750-744001 350-027750-744001 F 是一款高性能VME总线工业控制板卡，隶属于GE Fanuc嵌入式控制系列产品，专为工业自动化、过程控制、航空航天测试及军用装备控制等对可靠性和实时性要求严苛的领域设计。其核心功能是作为VME总线系统的中央处理单元（CPU）或核心控制模块，通过VME总线架构实现多模块协同工作，对工业现场的传感器数据进行实时采集、运算处理，并下发控制指令至执行器，同时具备丰富的外设接口和强大的扩展能力，为复杂工业控制系统提供稳定高效的核心控制解决方案。
该板卡基于高性能嵌入式处理器设计，兼容VMEbus Rev. C.1总线标准，支持32位地址和数据总线传输，具备多任务实时操作系统（RTOS）运行能力。采用工业级加固设计，具备宽温工作范围和优异的抗振动、抗冲击性能，可在恶劣工业环境及军用场景中稳定运行。板卡集成丰富的板载资源和扩展接口，支持与VME系列I/O模块、通讯模块等无缝对接，构建灵活的模块化控制系统，广泛应用于电力系统监控、冶金过程控制、航空航天地面测试设备及舰船控制系统等领域。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
核心处理器与总线参数 | 型号 | GE VMIVME-7750-744001 350-027750-744001 F | - |
核心处理器 | PowerPC 750FX，主频600MHz（可超频至733MHz） | - |
协处理器 | 集成FPU（浮点运算单元），支持高精度浮点运算 | - |
VME总线兼容 | VMEbus Rev. C.1，32位地址/数据总线，支持VME64扩展 | - |
总线传输速率 | 最大40MB/s（32位/33MHz） | MB/s |
内存配置 | 512MB DDR SDRAM（可扩展至1GB），板载16MB Flash ROM | MB/GB |
板载接口与外设 | 串行接口 | 2路RS-232/422/485可配置串行口，支持硬件流控 | 路 |
以太网接口 | 1路10/100Base-TX以太网口，符合IEEE 802.3标准 | 路 |
USB接口 | 2路USB 1.1接口，支持外部存储和外设扩展 | 路 |
定时器/计数器 | 4路32位可编程定时器/计数器，支持中断触发 | 路 |
调试接口 | 1路JTAG调试接口，支持处理器级调试 | 路 |
电气参数 | 供电电压 | VME总线供电：+5V、+12V、-12V；典型功耗：25W | V/W |
输入输出电平 | TTL/CMOS兼容，5V逻辑电平 | - |
中断能力 | 支持VMEbus标准中断（IRQ1-IRQ7），具备中断优先级管理 | - |
看门狗定时器 | 硬件看门狗，可编程超时时间（1ms-10s），支持复位输出 | - |
环境参数 | 工作温度范围 | -40~70℃（工业宽温）；-55~85℃（加固级可选） | ℃ |
相对湿度 | 5%~95%（无凝露，符合MIL-STD-810G湿热标准） | % |
抗振动性能 | 5~2000Hz，加速度10g（MIL-STD-810G Method 514.6） | g |
抗冲击性能 | 50g峰值加速度，11ms脉冲宽度（MIL-STD-810G Method 516.6） | g |
三、功能特点
- 高性能PowerPC核心，实时运算能力卓越：搭载PowerPC 750FX高性能嵌入式处理器，主频高达600MHz，集成浮点运算单元（FPU），可高效处理复杂的控制算法和多任务并行运算。512MB DDR SDRAM内存（可扩展至1GB）提供充足的运算空间，16MB Flash ROM用于存储操作系统和引导程序，支持程序掉电保存。处理器支持流水线操作和分支预测技术，指令执行效率高，在处理实时控制任务（如PID调节、逻辑联锁）时响应迅速，满足工业控制对实时性的严苛要求。
- VME总线兼容，模块化扩展灵活：严格遵循VMEbus Rev. C.1标准，支持32位地址和数据总线传输，总线传输速率可达40MB/s，可与GE及其他品牌的VME系列模块（如模拟量I/O模块、数字量I/O模块、通讯模块、信号调理模块）无缝对接。通过VME总线的中断机制和总线仲裁功能，可构建多模块协同工作的分布式控制系统，单台VME机箱最多可扩展16块模块，适配从简单控制到复杂多回路控制的多样化需求，模块间数据交互高效可靠。
- 工业加固设计，极端环境适应性强：采用工业级加固设计，板卡采用多层PCB布线和表面贴装技术（SMT），关键元器件选用军品级宽温器件，支持-40~70℃常规工业宽温工作范围，可选-55~85℃加固级版本，可在极寒、高温等极端环境中稳定运行。通过MIL-STD-810G标准的振动和冲击测试，具备10g抗振动和50g抗冲击能力，能适应航空航天测试、舰船控制等振动冲击剧烈的场景。板卡具备完善的电磁兼容性设计，符合MIL-STD-461F标准，能抵御强电磁干扰。
- 丰富接口配置，外设集成便捷：板载丰富的标准接口，包括2路可配置RS-232/422/485串行口，可直接连接现场传感器、调制解调器等串行设备；1路10/100Base-TX以太网口，支持工业以太网通讯，可接入工厂局域网或与上位机进行数据交互；2路USB 1.1接口，方便连接U盘、键盘等外部设备，用于程序下载和数据存储。此外，板载4路32位定时器/计数器和硬件看门狗，为系统定时控制和故障复位提供可靠保障，简化了外部电路设计。
- 多系统兼容，软件开发灵活：支持多种实时操作系统（RTOS），包括VxWorks、QNX、Linux（实时补丁版）及GE自有RTOS，适配不同行业的软件开发习惯和应用需求。提供完善的软件开发工具包（SDK），包含编译器、调试器、驱动程序库及常用控制算法库（如PID控制、模糊控制），工程师可基于SDK快速开发定制化控制程序。支持JTAG硬件调试接口，可实现处理器级的在线调试和程序烧录，大幅提升软件开发效率和调试精度。
- 高可靠性设计，运行稳定无忧：具备多重可靠性保障机制，硬件看门狗定时器可在程序异常时自动复位系统，避免系统死机；板载电源监控电路实时监测供电电压，当电压波动超出阈值时触发报警或保护；VME总线接口采用镀金工艺，提升接触可靠性和抗腐蚀能力；板卡表面涂覆三防漆（可选），可有效抵御潮湿、粉尘和化学腐蚀，适应恶劣工业环境。平均无故障运行时间（MTBF）≥200000小时，满足工业控制系统长期稳定运行的需求。
四、工作原理
GE VMIVME-7750-744001 350-027750-744001 F作为VME总线控制系统的核心控制板卡，以“数据采集-运算处理-总线交互-控制输出-状态监控”为核心工作链路，依托高性能处理器和VME总线架构实现多模块协同控制，具体工作流程如下：
- 系统启动与初始化：板卡安装至VME机箱并接通电源后，系统自动进入启动流程。首先由板载Flash ROM中的引导程序（Bootloader）执行硬件自检，包括处理器、内存、接口电路及VME总线连接状态的检测。自检通过后，引导程序加载预设的实时操作系统（如VxWorks），操作系统完成内核初始化、驱动程序加载及外设配置，随后启动用户控制程序。若自检失败或启动异常，硬件看门狗触发报警信号，同时通过串行口输出故障信息。
- 数据采集与预处理：用户控制程序启动后，通过VME总线向机箱内的I/O模块（如模拟量输入模块）发送数据采集指令。I/O模块采集现场传感器信号（如压力、温度）并进行预处理（滤波、AD转换）后，通过VME总线将数据传输至VMIVME-7750的内存中。板卡的处理器可通过中断机制实时接收I/O模块的数据，或通过轮询方式主动读取数据，确保采集数据的实时性。同时，板载串行口和以太网口也可接收远端设备的数据，实现多源数据的集中采集。
- 实时运算与逻辑处理：处理器从内存中读取采集到的数据，按照用户控制程序中的算法（如PID调节、逻辑联锁、故障诊断）进行实时运算。集成的FPU可高效处理浮点运算，提升复杂算法的执行效率。运算过程中，处理器通过VME总线的中断优先级管理机制，优先处理紧急任务（如故障报警），确保关键控制任务的响应及时性。例如，在过程控制场景中，处理器根据采集的温度数据与设定值的偏差，通过PID算法计算出控制量，为后续输出控制做准备。
- VME总线交互与控制输出：运算完成后，处理器通过VME总线将控制指令下发至对应的输出模块（如模拟量输出模块、数字量输出模块）。输出模块将控制指令转换为现场执行器可识别的信号（如4-20mA模拟量信号、开关量信号），驱动执行器（如调节阀、电机）动作，实现对工业过程的控制。同时，处理器通过以太网口将运算结果、设备状态等数据上传至上位机监控系统，实现数据可视化和远程监控。板载串行口可用于与现场设备进行通讯，下发本地控制指令。
- 全系统状态监控与故障处理：板卡在运行过程中，通过硬件监控电路实时监测自身运行状态，包括处理器温度、供电电压、内存使用率等；通过VME总线实时查询各扩展模块的工作状态，获取模块故障信息。硬件看门狗定时器定期接收处理器的喂狗信号，若程序异常导致喂狗信号中断，看门狗立即触发系统复位，恢复系统正常运行。当检测到故障（如供电异常、模块离线、传感器数据超限）时，处理器立即执行故障处理程序，包括触发报警信号、记录故障日志、执行安全控制动作（如紧急停机），并将故障信息上传至上位机。
