GE IS400STAIS2AED

一、概述

GE IS400STAIS2AED 是一款高性能模拟量输入与信号调理模块，隶属于GE Fanuc 90-40 系列可编程逻辑控制器（PLC）的核心信号采集组件，专为工业自动化领域中复杂模拟量信号的精准采集与预处理设计，承担现场传感器（如压力、流量、液位、温度传感器等）输出信号的调理、隔离、滤波及数字化转换任务，为PLC 控制器提供稳定、准确的输入数据，是实现工业生产过程精准监控与调控的关键环节。

凭借高采集精度、强信号适配能力及卓越的抗干扰性能，IS400STAIS2AED 模块广泛应用于石油化工、电力发电、精密制造、水处理等对信号采集质量要求严苛的行业，适配GE Fanuc 90-40 系列全型号控制器，支持与GE Proficy Machine Edition、Logicmaster 90-40 等组态软件无缝协同。其不仅具备多通道、多类型信号采集能力，还通过模块化信号调理电路、多重隔离及智能滤波技术，有效解决工业现场信号微弱、干扰严重、传输距离远等问题，保障数据采集的可靠性。同时，模块支持在线诊断与灵活组态，大幅降低运维难度，适配不同场景的信号采集需求。

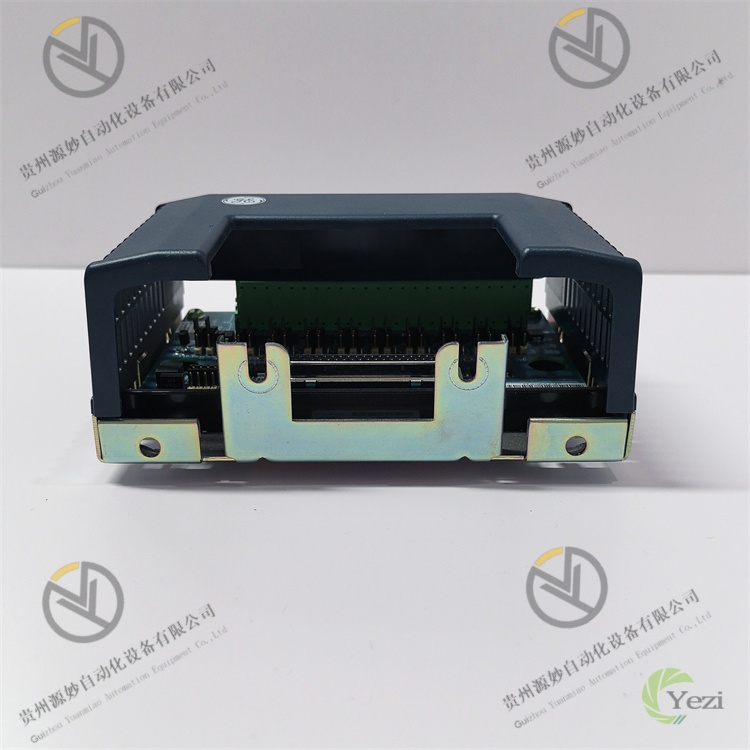

IS410STAIS2A IS400STAIS2AED 底座 (3).jpg

二、技术参数

参数类别	具体规格	详细说明
电源参数	工作电源输入	直流 5V DC ±5%（逻辑电源，来自PLC 背板总线）、直流 24V DC ±10%（模拟电源，独立供电）；逻辑电源波动范围：4.75V~5.25V，模拟电源波动范围：21.6V~26.4V；具备电源反接保护、过压保护功能
电源参数	功耗指标	逻辑电源功耗 ≤ 3W；模拟电源功耗 ≤ 9W；满负载运行总功耗 ≤ 12W；待机功耗 ≤ 2W
模拟量输入参数	输入通道数量	16 路差分模拟量输入通道，采用单通道独立隔离与调理设计
	支持信号类型	可组态切换：4~20mA DC 电流信号、0~10V DC/1~5V DC 电压信号、热电偶（J/K/T/E/R/S 型）、热电阻（Pt100/Pt1000/Cu50）
	采集精度	电流/电压信号：±0.05% FS；热电偶：±0.1% FS（全量程）；热电阻：±0.08% FS；采用18 位高精度ADC 芯片
	采样速率	单通道最大采样速率 200Hz；多通道轮询采样时，总采样速率≥1000Hz；通道切换时间 ≤ 5μs
	隔离等级	通道间隔离电压 ≥ 1500V AC（rms），通道与电源/地隔离电压 ≥ 2500V AC（rms），符合 IEC 61131-2 标准
信号调理参数	滤波功能	内置硬件RC 滤波（截止频率 50Hz/60Hz 可切换）+ 可编程数字滤波（滤波时间常数 1ms~1000ms 可调）；支持尖峰脉冲抑制功能
	冷端补偿	针对热电偶输入，内置高精度冷端补偿电路，补偿范围 0℃~60℃，补偿精度 ±0.2℃
	信号放大	支持微弱信号放大功能，可对 0~50mV 小信号进行 10~100 倍可编程放大，放大后精度保持±0.1% FS
通信与兼容参数	通信接口	通过 GE Fanuc 90-40 系列背板总线与控制器通信，总线速率 2Mbps，数据传输延迟 ≤ 6μs
通信与兼容参数	兼容系统	适配 GE Fanuc 90-40 系列 PLC 控制器（如 CPU433、CPU440、CPU450 等）；支持 GE Proficy Machine Edition、Logicmaster 90-40 组态软件
环境参数	温湿度范围	工作温度：-10℃ ~ 65℃；存储温度：-40℃ ~ 85℃；相对湿度：5% ~ 95%（无凝露）
环境参数	抗干扰与防护	符合 IEC 61000-4 抗干扰标准，ESD 接触放电 ±8kV、空气放电 ±15kV，浪涌抗扰度 ±2kV，群脉冲抗扰度 ±2kV；防护等级 IP20，适配控制柜内安装
物理参数	尺寸与安装	200mm × 130mm × 75mm（长×宽×高）；采用 GE Fanuc 90-40 系列标准导轨安装，模块间距建议 ≥ 25mm 以保障散热

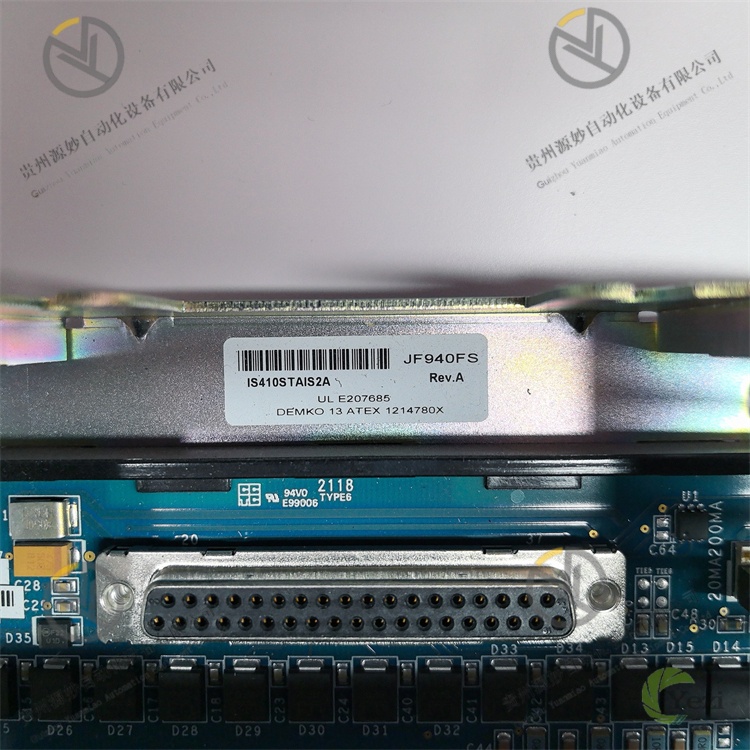

IS410STAIS2A IS400STAIS2AED 底座 (2).jpg

三、功能特点

1. 多类型信号兼容，采集场景广泛

模块配备16 路差分模拟量输入通道，支持电流、电压、热电偶、热电阻等多种常见模拟量信号类型，单通道可通过组态软件独立配置信号类型，无需更换模块即可适配不同传感器。例如，在石油化工装置监控中，部分通道可采集压力变送器（4~20mA）、流量传感器（1~5V）信号，部分通道采集设备温度（Pt100 热电阻）、反应釜温度（K 型热电偶）信号；在精密制造场景中，可对微小位移传感器（0~50mV）信号进行放大采集，满足多参数同步采集需求，极大提升模块的场景适配性。

2. 高精度采集与调理，数据精准可靠

采用18 位高精度ADC 芯片与专用信号调理电路，电流/电压信号采集精度达±0.05% FS，可精准捕捉信号的微小波动（如液压系统压力的0.01MPa 变化）。针对微弱信号，模块具备10~100 倍可编程放大功能，放大后仍保持±0.1% FS 精度，适配应变片、微小位移传感器等输出小信号的设备。针对热电偶输入，内置高精度冷端补偿电路，补偿精度±0.2℃，有效抵消环境温度对测量结果的影响；热电阻输入支持自动线性化校正，消除传感器非线性误差，进一步提升数据可靠性。

3. 多重抗干扰设计，适应复杂工况

采用单通道独立隔离设计，通道间隔离电压达1500V AC，通道与电源/地隔离电压达2500V AC，可有效避免不同通道间的信号串扰及外部高压对模块的冲击。核心电路采用光电隔离、差分信号传输及屏蔽布线技术，结合硬件RC 滤波与可编程数字滤波双重滤波机制，可有效抑制工业现场的电磁辐射、电源噪声、高频干扰等，在变频器集中、高压设备密集的场景中仍能稳定采集信号。支持尖峰脉冲抑制功能，可过滤现场设备启停产生的瞬时电压尖峰，保障信号完整性。

4. 智能诊断与状态监测，运维便捷高效

内置完善的自诊断功能，可实时监测电源状态、ADC 转换状态、通道连接状态（如传感器断线、短路）、信号调理电路状态等，故障检测响应时间≤10ms。当检测到异常时，立即通过背板总线将故障代码、故障通道及故障类型信息上传至控制器，并点亮模块表面的对应通道故障指示灯，运维人员可快速定位故障点（如通道损坏、传感器故障）。支持在线校准功能，可通过标准信号源对指定通道进行精度校准，无需拆卸模块，提升运维效率。

5. 高兼容性与扩展性，适配系统升级

完美适配GE Fanuc 90-40 系列PLC 控制器，通过2Mbps 高速背板总线与控制器通信，数据传输延迟≤6μs，确保采集数据的实时上传，满足闭环控制场景的时效性需求。支持多模块级联扩展，根据生产规模扩大需求，可灵活增减模块数量，最多可级联32 个同系列模拟量输入模块，配合数字量模块、控制模块等组成大型综合控制系统。同时支持与第三方监控系统通过OPC 协议对接，实现采集数据的远程监控、历史存储与趋势分析，为工厂智能化升级提供数据支撑。

IS410STAIS2A IS400STAIS2AED 底座 (1).jpg

四、常见故障及解决办法

常见故障	可能原因	解决办法
模块无法上电，电源指示灯不亮	1. PLC 背板总线故障（逻辑电源未供应）；2. 模块与背板总线连接松动；3. 模拟电源接线松动或电压异常；4. 模块电源电路故障	1. 检查PLC 电源模块输出，确保背板总线5V 供电正常；2. 断电后重新插拔模块，确保与背板总线连接到位；3. 检查模拟电源（24V DC）接线并测量电压，异常时检修供电回路或加装稳压器；4. 更换备用模块测试，确认电源电路故障则返厂维修
采集数据偏差过大	1. 传感器接线错误（如热电偶正负极接反、热电阻三线制接线松动）；2. 通道信号类型或放大倍数组态错误；3. 滤波参数设置不合理；4. 模块未校准或校准过期；5. 冷端补偿异常（热电偶输入）	1. 核对接线图重新接线，紧固热电阻三线制接线端子；2. 通过组态软件核对通道组态，调整信号类型与放大倍数；3. 调整滤波时间常数（建议20~50ms），平衡精度与响应速度；4. 用标准信号源重新校准通道；5. 检查模块工作环境温度，确保在冷端补偿范围内，改善控制柜散热
某一通道无采集数据	1. 传感器故障或未供电；2. 通道接线断线或松动；3. 通道被组态为禁用状态；4. 通道信号调理电路或ADC 转换电路损坏	1. 检查传感器电源，更换传感器测试；2. 用万用表检测接线通断，重新接线并紧固端子；3. 进入组态软件查看通道状态，启用被禁用的通道；4. 将传感器接入备用通道测试，确认通道损坏则返厂维修
采集数据波动频繁	1. 现场电磁干扰严重；2. 传感器未接地或接地不良；3. 滤波参数设置过小；4. 传感器本身稳定性差或信号传输距离过远	1. 排查现场干扰源（如变频器、电焊机），远离干扰源或加装屏蔽罩；2. 确保传感器与模块单点接地，接地电阻≤4Ω；3. 增大数字滤波时间常数或启用硬件滤波；4. 更换稳定性合格的传感器，远距离传输时采用屏蔽双绞线并加装信号中继器
模块与控制器通信故障	1. 模块与背板总线连接松动；2. 控制器与模块固件版本不兼容；3. 总线负载过重（挂载模块过多）；4. 电磁干扰导致总线通信中断	1. 断电后重新插拔模块，确保总线连接到位；2. 升级控制器与模块固件至兼容版本，参考GE 官方兼容性清单；3. 减少总线挂载模块数量（单总线最多32 个）或扩展总线接口；4. 采用屏蔽总线线缆并可靠接地，加装总线隔离器
