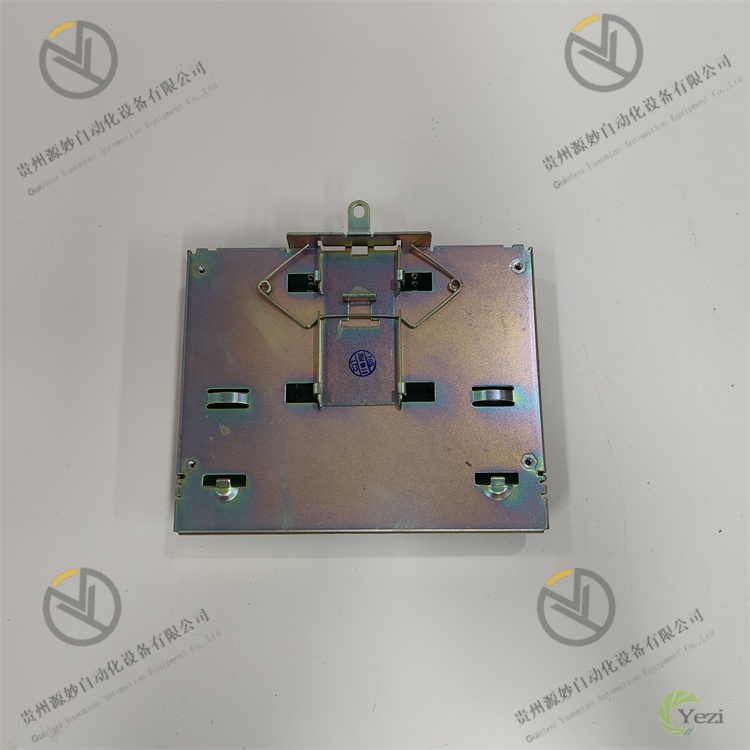

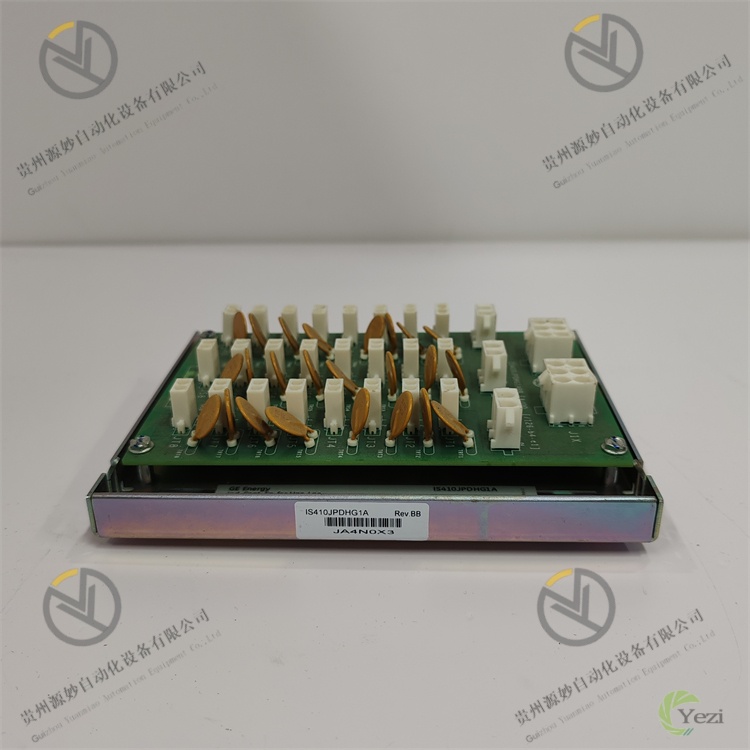

GE IS400JPDHG1ABB
一、概述
GE IS400JPDHG1ABB 是90-30系列PLC的过程控制模块，专为工业生产中的连续过程控制场景设计，承担着模拟量信号采集、PID闭环调节、精准控制输出及系统协同通信的关键任务。作为连接现场传感器与执行机构的“控制桥梁”，其核心价值在于将温度、压力、流量等连续变化的工艺参数转化为控制信号，通过精准运算实现生产过程的稳定调控。该模块广泛应用于化工反应釜温控、电厂蒸汽压力调节、食品加工液位控制等场景，与Series 90-30系列CPU模块无缝兼容，是保障连续生产工艺稳定性与产品质量的关键部件。
二、技术参数
参数类别 | 具体指标 | 运维适配说明 |
|---|
输入输出规格 | 4路模拟量输入（4-20mA/0-10V）；2路模拟量输出（4-20mA）；输入精度±0.1%；输出精度±0.2% | 多通道适配多参数同步采集，高精度满足化工反应等严苛工艺要求，4-20mA信号适配主流传感器与执行机构 |
控制性能 | 支持8组独立PID回路；控制周期≥10ms；PID参数可在线整定；支持手动/自动切换 | 多回路控制适配复杂生产场景，在线整定功能便于运维人员实时优化参数，手动切换保障故障时应急操作 |
系统兼容 | 适配CPU：Fanuc Series 90-30；通信接口：背板总线；供电：DC 5V±0.2V；功耗≤6W | 需与同系列电源模块配套，背板总线通信需定期检查链路稳定性，避免负载过高 |
环境可靠性 | 工作温度0-60℃；湿度5%-95%无凝露；隔离等级2500Vrms；MTBF≥18万小时 | 控制柜需保障通风散热，高湿环境需加装除湿装置，定期清洁模块触点防氧化 |
三、功能特点
- 多回路精准PID控制：模块内置8组独立PID控制算法，支持比例、积分、微分参数独立调节，适配温度、压力等不同惯性特性的工艺参数。在化工反应釜控制中，可同时调控反应温度与压力两个参数，通过PID参数优化实现温度波动≤±0.5℃，压力波动≤±0.02MPa，保障反应过程稳定。支持自动/手动无扰切换，运维人员可在系统波动时切换至手动模式干预，避免工艺失控。
- 高保真信号处理：模拟量输入通道采用差分采集与信号调理技术，有效抵御工业现场电磁干扰，配合±0.1%的采集精度，可精准捕捉传感器微小信号变化。输出通道采用D/A转换与功率放大电路，输出精度达±0.2%，线性度优异，驱动调节阀等执行机构时可实现平滑调节。在食品加工的液位控制中，精准信号处理确保液位控制误差≤1mm。
- 灵活组态与在线优化：通过GE Proficy ME编程软件可灵活配置输入信号类型、PID控制逻辑、报警阈值等参数，支持参数在线修改与存储。内置PID自整定功能，运维人员启动自整定后，模块通过阶跃测试自动计算最优PID参数，大幅缩短调试时间。在新生产线投产时，该功能可将控制参数调试时间从数小时缩短至10分钟内。
- 完善的诊断与保护：模块实时监测输入信号超量程、输出短路、通信中断等故障，通过面板指示灯与软件报警提示。当检测到输入信号超限时，FAULT灯闪烁，同时将故障信息上传至CPU；输出短路时自动限流保护，避免模块烧毁。在电厂蒸汽压力控制中，故障报警可及时提醒运维人员处理传感器故障，防止超压风险。
四、工作原理
模块以“信号采集-运算调节-输出控制-反馈优化”的闭环逻辑工作，具体流程如下：1. 信号采集：现场传感器（如温度变送器）输出的4-20mA信号接入输入通道，经差分放大、滤波及A/D转换为数字量；2. 运算调节：CPU将设定值与采集值传入模块，通过PID算法计算调节量，结合工艺要求动态调整比例、积分参数；3. 输出控制：调节量经D/A转换为4-20mA模拟信号，输出至调节阀等执行机构，改变工艺参数；4. 反馈优化：模块实时采集调节后的工艺参数，形成闭环反馈，持续优化输出信号，直至参数稳定在设定范围。
五、常见故障及解决办法
故障现象 | 可能原因 | 实操解决步骤 |
|---|
采集数据波动大 | 传感器松动、线路干扰、通道漂移 | 1. 紧固传感器接线，检查接地；2. 更换双绞屏蔽线；3. 通过软件校准通道零点与增益 |
PID调节不稳定 | 参数整定不当、设定值不合理 | 1. 启动自整定功能重新计算参数；2. 手动微调比例系数减小波动；3. 核对设定值是否符合工艺要求 |
输出无响应 | 输出通道故障、执行机构故障、线路断路 | 1. 用信号发生器测试通道输出；2. 直连执行机构验证；3. 万用表检测线路通断 |
通信中断 | 背板接触不良、固件版本不兼容 | 1. 断电重插模块清洁触点；2. 升级模块固件至兼容版本 |
