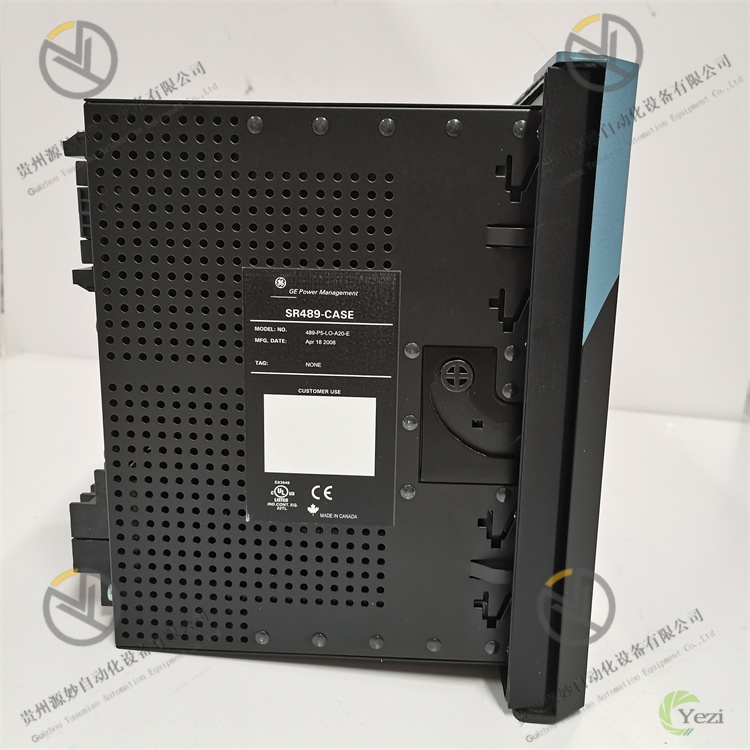

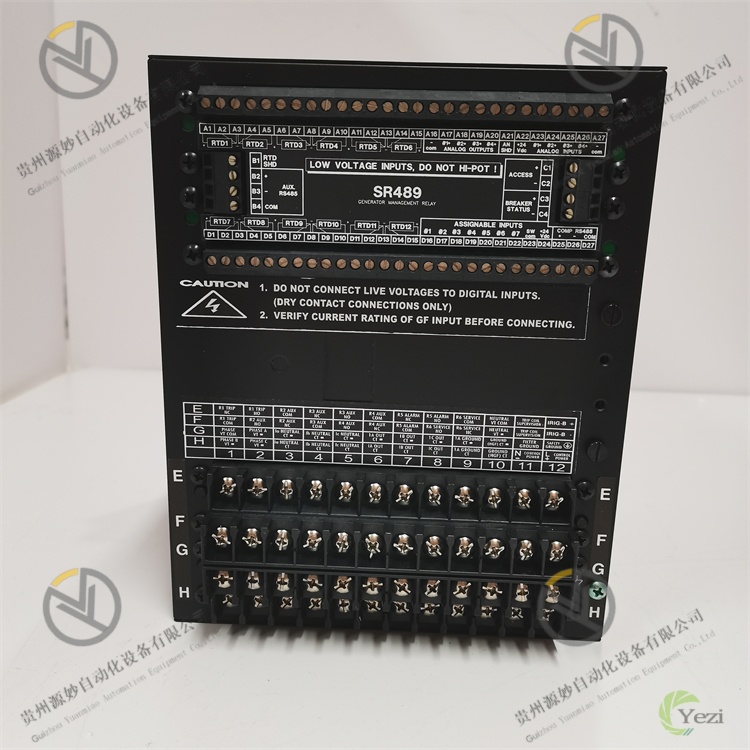

GE SR489-P5-LO-A20-E

一、概述

二、技术参数

1. 核心处理性能：采用32位RISC单核处理器，主频400MHz，支持单任务优先调度，核心控制任务响应周期≤1ms；程序存储容量8MB（Flash），数据存储容量4MB（RAM），支持程序在线修改、下载及本地备份，适配中小规模控制程序需求。
2. 输入输出（I/O）参数：核心模块集成16路模拟量输入（4-20mA/0-10V可选），精度±0.1%FS；8路模拟量输出（4-20mA），精度±0.2%FS；40路数字量输入（DC24V），响应时间≤10μs；32路数字量输出（DC24V/5A，晶体管/继电器可选）；最大支持扩展4个I/O模块，可扩展至128路数字量输入/输出、32路模拟量输入/输出。
3. 冗余特性：无内置冗余功能，采用单CPU+单电源设计，适配非核心控制场景的成本需求。
4. 通信接口：标配1个百兆以太网接口（支持TCP/IP、Modbus-TCP协议）、2个RS485接口（支持Modbus-RTU协议）；支持扩展1个通信模块，可新增RS232或PROFINET接口，满足与本地HMI及小型SCADA系统的通信需求。
5. 环境适应参数：工作温度0℃~60℃，存储温度-40℃~85℃；相对湿度10%~90%（无凝露）；抗电磁干扰符合IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4基础级标准；防护等级IP30（控制器本体），支持DIN导轨安装或壁挂安装。
6. 功耗与尺寸：核心控制模块额定功耗≤30W，单扩展I/O模块功耗≤8W；核心模块尺寸180mm×120mm×80mm，扩展模块尺寸150mm×120mm×80mm，适配小型工业机柜或设备集成安装空间。

三、功能特点

1. 精简高效处理，适配基础控制需求：采用单核处理器架构，针对中小规模控制程序（如≤1000步逻辑程序、≤8个控制回路）进行性能优化，去除冗余任务调度模块，确保核心控制逻辑的高效执行。在单机设备控制场景中，其响应速度完全匹配工艺需求，且运行稳定性经过10000小时连续运行测试，故障率低于0.1%。
2. 基础控制算法集成，满足简单过程调节：内置标准PID、位式控制、时序控制等基础控制算法，支持手动/自动切换功能，适配温度、压力、液位等简单过程参数的调节需求。针对食品包装等场景的温度控制，PID算法可实现±0.5℃的控制精度，完全满足工艺要求；同时支持逻辑联锁编程，可实现设备启停顺序控制、故障联锁保护等功能。
3. 精简模块化扩展，兼顾灵活与成本：采用标准化精简扩展设计，核心模块可兼容GE同系列基础I/O模块及通信模块，扩展过程无需复杂配置，通过拨码开关即可完成模块地址设定。相较于全功能控制器，其扩展模块成本降低30%以上，且支持热插拔（部分模块），适配中小企业的成本控制与后期升级需求。
4. 简易故障诊断，降低运维门槛：具备基础故障诊断功能，可监测CPU、电源、I/O模块及通信接口的关键故障（如模块离线、电源过压、通信中断），通过模块上的LED指示灯（电源灯、运行灯、故障灯）及简单的软件报警代码提示故障类型，无需专业诊断工具即可完成基础故障排查，降低运维人员技术门槛。
5. 便捷通信配置，适配小型系统互联：支持Modbus等通用工业通信协议，通信参数配置可通过编程软件图形化界面完成，无需复杂指令编写。可与GE经济型HMI（如QuickPanel）或第三方小型HMI无缝对接，实现设备运行状态的本地可视化监控；通过以太网接口可接入小型SCADA系统，实现多台设备的集中监控。
6. 紧凑型设计，适配狭小安装空间：采用紧凑型模块化结构，核心模块体积较同系列高端型号缩小25%，可直接集成安装于设备控制柜内部或设备本体上，无需单独占用大型机柜，适配包装机械、小型生产线等狭小安装场景的需求。

四、工作原理

1. 信号采集：获取设备运行与工艺数据：现场传感器（如温度传感器、液位开关、光电传感器）通过接线端子连接至控制器的I/O模块，模拟量输入模块将传感器检测的连续物理量（如温度60℃、液位50%）转换为数字信号，数字量输入模块将设备状态信号（如电机运行、阀门关闭）转换为逻辑信号；输入模块内置基础滤波电路，过滤小幅电磁干扰，随后通过内部数据总线将信号传输至CPU模块。
2. 逻辑运算：执行控制程序指令：CPU模块读取采集到的信号后，按照预先下载的控制程序（如逻辑联锁程序、PID调节程序）进行运算处理。例如，在包装机械控制场景中，CPU会根据光电传感器检测到的物料位置信号，执行时序控制逻辑，依次触发送料、封口、裁切等工序的控制指令；在温度控制场景中，CPU对比实际温度与设定温度，通过PID算法计算出输出控制量。
3. 控制输出：驱动执行机构动作：CPU运算得出的控制指令通过内部总线传输至输出模块，模拟量输出模块将数字控制量转换为4-20mA模拟信号，驱动调节阀、变频器等执行机构动作（如调节加热管功率）；数字量输出模块通过晶体管或继电器触点输出控制信号，驱动电机、电磁阀等设备启停（如启动送料电机），从而实现对设备运行及工艺参数的控制。
4. 状态反馈与监控：输出模块在驱动执行机构的同时，会将执行机构的动作状态反馈至CPU；CPU实时监测自身及各模块的运行状态，若检测到故障（如模块离线、输出短路），立即触发故障报警，通过LED指示灯提示，并暂停相关控制输出以保护设备；同时，CPU将关键运行数据（如工艺参数、设备状态）通过通信接口传输至HMI或监控系统，实现状态监控。

五、常见故障及解决办法

1. 故障1：控制器无法启动，电源指示灯不亮：        可能原因：外部电源故障、电源接线松动或氧化、电源模块损坏。
2. 解决办法：① 用万用表检测外部供电电压（DC24V或AC220V，根据型号确定），确认电压在额定范围内；② 检查控制器电源输入端子接线，拆除接线后用砂纸打磨端子，去除氧化层，重新紧固接线；③ 若电源输入正常，更换备用电源模块测试，若更换后电源指示灯亮起，判定原电源模块损坏，更换新模块。
3. 故障2：模拟量输入数据波动过大：        可能原因：传感器接线松动、传感器故障、现场电磁干扰严重、输入通道故障。
4. 解决办法：① 检查传感器与控制器之间的接线，确保接线牢固，特别是屏蔽层接地是否良好；② 更换同型号备用传感器，若数据恢复稳定，判定原传感器故障；③ 若接线与传感器正常，观察现场是否有大型电机、变频器等干扰源，将输入线缆远离干扰源，或更换为屏蔽线缆；④ 若以上措施无效，将传感器接线切换至备用输入通道，若数据稳定，说明原通道故障，通过编程软件使用备用通道。
5. 故障3：数字量输出模块指示灯亮，但执行机构不动作：        可能原因：输出线路断路、执行机构故障、输出触点损坏（继电器输出型）。
6. 解决办法：① 用万用表检测输出模块端子与执行机构之间的线路，若电阻无穷大，说明线路断路，重新接线或更换线缆；② 若线路正常，直接给执行机构通额定电压，观察是否动作，若不动作，检修或更换执行机构；③ 若执行机构正常，用万用表检测输出模块端子输出电压，若无电压输出，说明输出触点损坏，更换输出模块。
7. 故障4：与HMI通信中断，通信指示灯闪烁：        可能原因：通信线缆故障、通信参数不匹配、通信接口损坏、HMI故障。
8. 解决办法：① 更换备用通信线缆，检查线缆接线顺序（如RS485的A/B线是否接反）；② 打开控制器编程软件和HMI配置软件，确认两者的通信协议（如均为Modbus-RTU）、从站地址、波特率、数据位、停止位一致，不一致则重新配置；③ 用电脑连接控制器通信接口，通过串口调试工具或ping命令测试通信，若无法通信，更换通信模块；④ 若控制器通信正常，重启HMI或恢复HMI出厂设置后重新配置。
9. 故障5：PID控制温度/压力不稳定，出现超调或振荡：        可能原因：PID参数整定不合理、传感器响应延迟、执行机构动作迟缓。
10. 解决办法：① 进入编程软件的PID参数配置界面，采用“经验法”整定参数（先调比例系数，再调积分时间，最后调微分时间），或开启简易自整定功能（若支持）；② 检查传感器是否老化导致响应延迟，更换响应速度更快的传感器；③ 检查执行机构（如调节阀）是否存在卡涩、磨损，拆解清洗或更换执行机构，确保动作顺畅。
11. 故障6：控制器运行中突然停机，运行指示灯熄灭：        可能原因：电源电压波动过大、负载短路导致电源保护、CPU模块过热保护。
12. 解决办法：① 用万用表监测电源电压，若波动超过±10%，加装小型稳压器；② 断开所有输出负载，重启控制器，若能正常运行，逐一接入负载排查短路负载，修复或更换短路设备；③ 检查控制器安装环境通风是否良好，若机柜内温度过高，加装散热风扇，清理控制器表面灰尘，确保散热顺畅。
