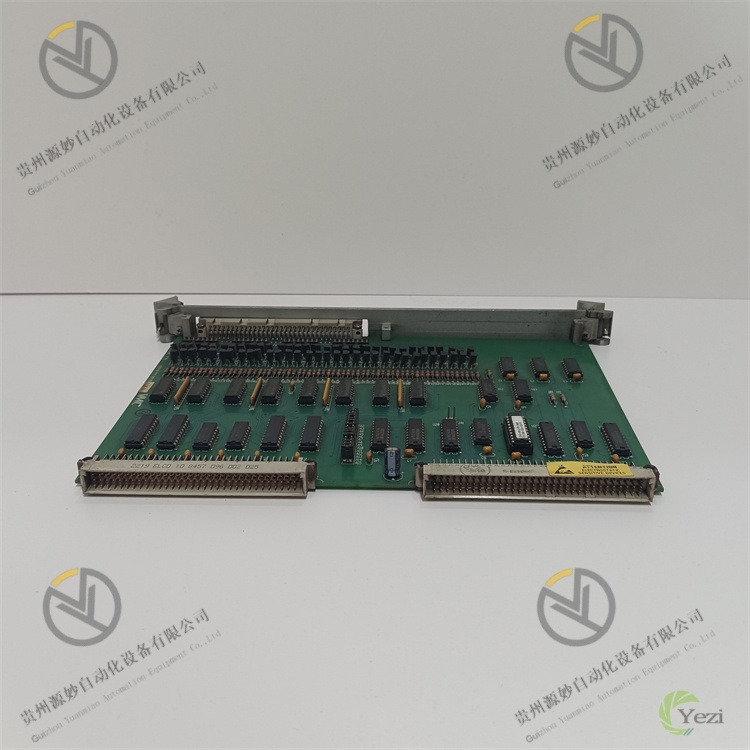

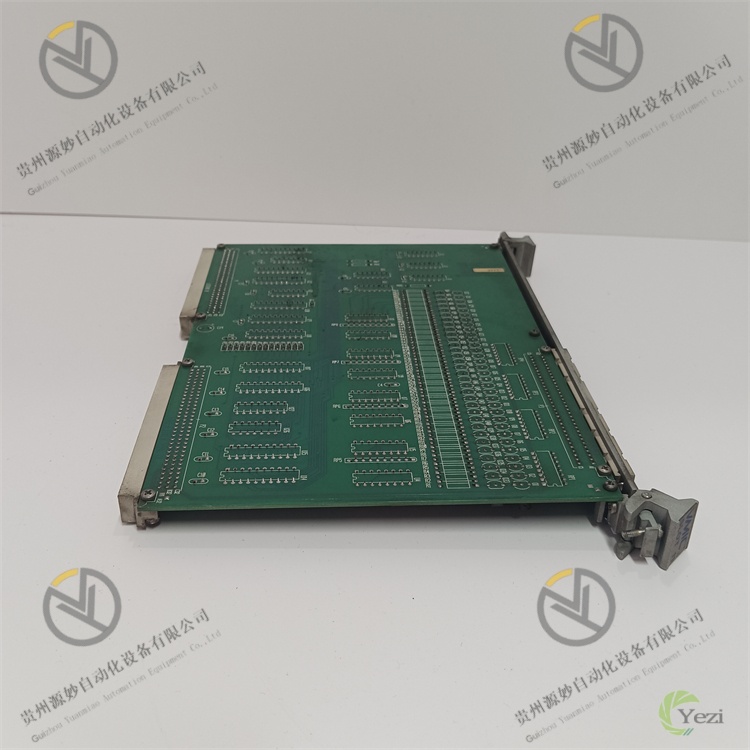

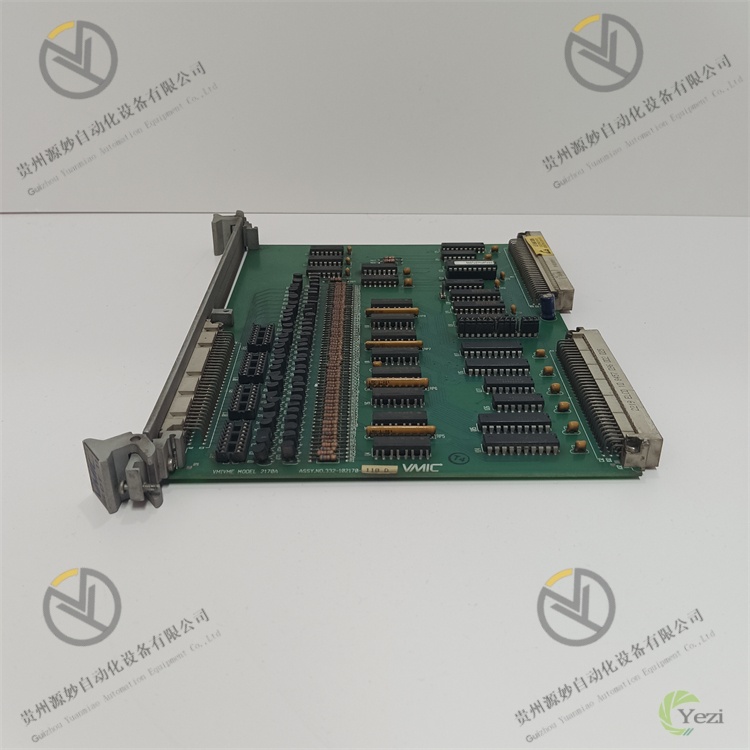

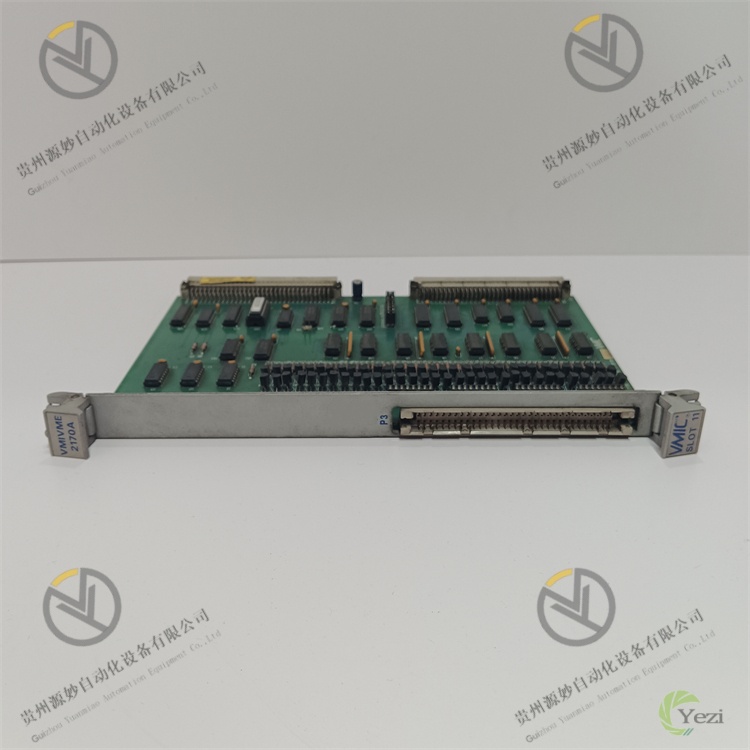

GE VMIVME2170A
GE VMIVME2170A是VMEbus 32位架构的通用数字量I/O模块，专为工业现场大规模数字信号采集与集中控制场景设计，核心功能是实现多通道开关状态采集、批量数字指令输出及设备状态反馈，通过VME总线与CPU模块高效协同，完成大规模数字控制链路的构建。凭借64路高密度通道配置、灵活的分组控制及强抗干扰能力，该模块广泛应用于汽车生产线总装控制、仓储物流自动化分拣系统、大型发电设备辅机控制等多设备集中管控场景，是构建高通道密度VME架构数字控制系统的关键前端组件。
一、技术参数
- 通道配置参数：具备64路数字量通道，采用4组16路独立分组设计，每组可单独配置为输入或输出模式（支持全输入、全输出、混合输入输出等多种组合）；输入通道支持干接点（无源）/湿接点（有源）信号接入，输出通道采用晶体管输出类型，支持灌电流与拉电流两种驱动模式，适配不同负载连接方式。
- 输入/输出特性参数：输入通道响应时间≤5μs，支持信号电压范围DC 12V-24V（宽压适配），输入电流≤5mA，每组通道具备独立光耦隔离（隔离电压≥500V AC，rms，1分钟）；输出通道单路最大负载电流0.5A，持续输出电流0.3A，输出电压兼容DC 12V-24V，具备过流保护（保护阈值1A）与短路保护功能，故障解除后自动恢复。
- VME总线与控制参数：兼容VMEbus Rev. C.1规范，支持32位数据/地址总线，总线传输速率≤40MB/s；作为VME总线从设备，支持“单通道读写”与“分组批量读写”两种数据交互模式，批量读写延迟≤10μs/组；每组通道支持独立中断触发（输入上升沿/下降沿、输出故障触发），可精准定位事件发生组段。
- 环境与物理参数：工作温度-25℃~70℃，存储温度-40℃~85℃；相对湿度5%~95%（无凝露，温度≤40℃时）；抗振动等级IEC 60068-2-6（10Hz~500Hz，加速度8g）；抗冲击等级IEC 60068-2-27（峰值加速度25g，持续11ms）；尺寸160mm×100mm（符合VMEbus标准板卡尺寸），采用标准VME机架插拔式安装，支持热插拔（需配合VME总线热插拔管理规范）。
二、功能特点
VMIVME2170A以“高密度集成、分组化管控、高可靠防护”为核心设计理念，其功能特点深度契合大规模数字量集中控制的严苛需求，核心优势如下：
- 高密度通道与灵活分组控制：64路通道在标准VME板卡尺寸内实现集成，较普通32路模块节省50%机柜空间，适配高密度部署场景；4组独立分组设计支持差异化配置（如两组输入采集生产线设备状态、两组输出控制流水线动作），分组批量读写功能可减少总线交互次数，提升多通道数据处理效率，适合汽车总装线等多工位集中控制场景。
- 宽压适配与强效隔离防护：输入通道12V-24V宽压设计可直接适配不同厂商传感器（如12V接近开关、24V行程开关），无需额外电源转换模块；每组独立光耦隔离与500V AC高隔离电压，可有效阻断不同分组间的干扰及外部浪涌冲击，在电机群、变频器集中的强干扰环境中仍能保持信号稳定，误动作率≤0.001%。
- VME总线高效交互与精准中断：支持分组批量读写模式，64路数据仅需4次总线交互即可完成传输，较单通道读写效率提升4倍；每组独立中断功能可在特定分组发生异常（如某组输入设备急停、某组输出负载短路）时精准上报，避免全通道轮询导致的事件响应延迟，提升系统故障处理及时性。
- 工业级耐用性与智能运维：-25℃~70℃宽温设计可适配北方低温车间与南方高温设备房，工业级晶体管与防护电路选型确保模块寿命≥10万小时；板载LED状态指示灯按分组排列（每组16路对应一组指示灯），输入灯亮表示信号有效、输出灯亮表示动作执行、故障灯亮表示分组异常，配合VME诊断软件可快速定位至具体通道，运维效率提升60%。
三、工作原理
VMIVME2170A作为大规模数字信号的“集中采集与执行终端”，核心实现“分组配置-信号处理-批量交互-故障防护”的闭环工作流程，与CPU模块协同完成高密度数字控制，具体环节如下：
- 分组配置与初始化：CPU模块通过VME总线下发配置指令，包括每组通道的工作模式（输入/输出）、输入中断触发方式（上升沿/下降沿）、输出驱动模式（灌电流/拉电流）；模块接收指令后，为4组通道分别初始化光耦隔离电路、输出驱动电路及中断控制器，每组独立加载配置参数，确保分组功能差异化实现。
- 分组式数字量采集：工业现场传感器信号按功能分组接入对应通道组，如生产线1-16工位信号接入第一组、17-32工位接入第二组；信号经每组独立光耦隔离后转换为标准电平，组内信号检测电路同步监测16路状态，将数据整合为32位数据帧存入组内缓存；当检测到符合中断条件的信号变化时，生成带分组标识的中断信号上报CPU。
- 分组式数字量输出：CPU模块通过批量指令向目标分组下发16路输出数据帧，模块按分组解析指令后，驱动组内晶体管动作：灌电流模式下晶体管导通将负载接入地回路，拉电流模式下晶体管导通为负载提供电源；组内监测电路实时采集16路输出电流，若某路电流超过1A则触发过流保护，切断该路输出并将故障信息写入分组状态寄存器。
- 批量数据交互与故障反馈：CPU通过“分组地址+批量指令”读取各组缓存数据或下发输出指令，总线交互一次即可完成16路数据传输；模块周期性将各组工作状态（输入有效性、输出动作状态、故障信息）整合为状态帧，通过VME总线反馈至CPU；当某组发生故障时，除触发中断外，对应分组故障指示灯点亮，实现“远程报警+本地指示”双重提醒。
四、常见故障及解决办法
结合高密度控制场景运维经验，VMIVME2170A常见故障主要集中在分组通信、通道信号及输出负载环节，以下为典型故障及实操性解决办法：
- 故障1：某组通道全部无数据采集/无输出动作，对应分组故障灯亮可能原因：该组配置参数错误、组内光耦隔离电路故障、分组电源线路故障。
- 解决办法：① 通过VME诊断工具读取该组配置参数，确认工作模式与实际需求一致，错误则重新下发配置；② 将正常组的传感器/负载接线更换至故障组，若仍无反应则为组内硬件故障；③ 用万用表测量分组电源输入电压（DC 12V-24V），确保供电正常，异常则检查电源线路。
- 故障2：某组内个别通道采集状态与实际不符，其他通道正常可能原因：该通道接线松动/断线、传感器故障、通道触点氧化。
- 解决办法：① 断电后重新紧固该通道接线端子，用万用表测量接线端信号电压（需≥12V）；② 更换备用传感器接入该通道，若状态恢复则原传感器故障；③ 用无水酒精擦拭该通道接线端子触点，去除氧化层后重新接线测试。
- 故障3：输出通道频繁触发过流保护，CPU报“分组输出过载”可能原因：该组内部分负载短路、负载总电流超过分组额定容量（16路×0.3A=4.8A）、输出驱动电路老化。
- 解决办法：① 断开该组所有负载，单路逐一接入测试，定位短路负载并维修；② 核算该组负载总电流，超过4.8A则拆分负载至其他分组；③ 更换备用模块测试，若仍频繁过载则为原模块驱动电路老化，需返厂检修。
- 故障4：模块与CPU通信不稳定，分组数据读写偶尔失败可能原因：VME总线地址冲突、模块与机架接触不良、总线干扰过大。
- 解决办法：① 检查模块总线地址拨码，确保与系统内其他从模块无冲突；② 断电后重新插拔模块，确保板卡与机架总线触点紧密接触；③ 检查机柜接地电阻（需≤4Ω），将模块外壳与机柜可靠接地，减少电磁干扰。
