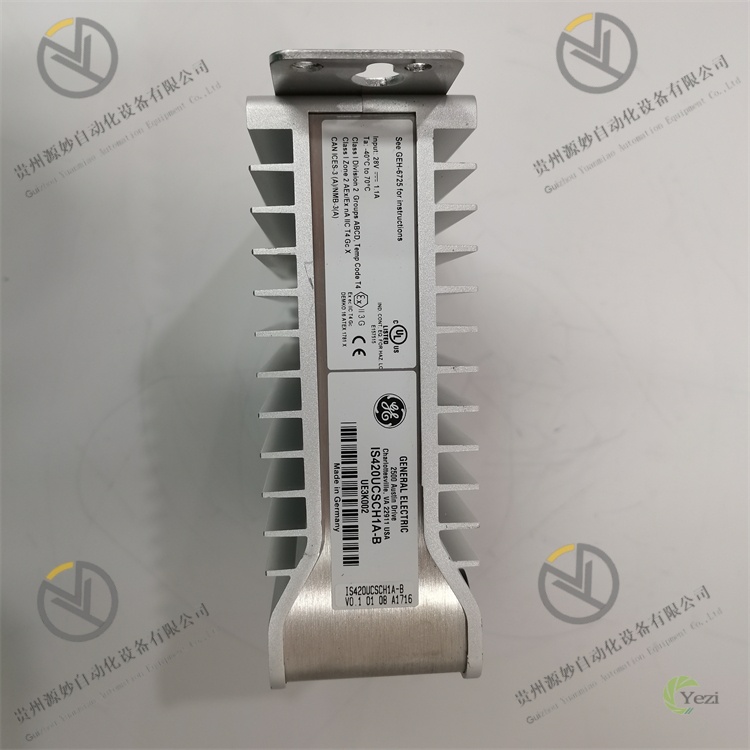

GE UCSC H1 IS420UCSCH1A-B

一、技术参数

1. 核心运算与存储参数：作为控制核心部件，搭载AMD G系列四核1.2GHz处理器，支持多线程并行处理，可同时运行控制逻辑、数据采集与通信协议解析等多任务。配置4GB DDR3-1333 SDRAM高速内存，确保实时数据处理的高效性；内置非易失性存储（NVRAM）支持3067个程序变量、338个强制点及64个累加器，实现关键控制数据的掉电保存。兼容QNX Neutrino实时操作系统，系统响应时间≤1ms，满足工业级实时控制需求。
2. 电源与电气参数：采用24V DC直流供电模式，适配工业标准直流电源系统，工作电流5A，具备宽电压波动耐受能力（±10%）。电源模块采用冗余设计，支持热插拔功能，可在系统不停机状态下更换电源部件，提升系统可用性。控制信号输入输出具备光电隔离特性，隔离电压≥2500V AC，有效抵御工业现场电磁干扰。
3. 结构与安装参数：采用紧凑型无风扇设计，整体尺寸为168mm（高）×150mm（深）×55mm（宽），带安装底座时尺寸为204mm×152mm×55mm，重量仅1.327kg（46.8oz）。支持标准DIN导轨安装，方便集成到工业控制柜中，安装时需在模块上下预留至少101.6mm（4英寸）气隙以保障散热。防护等级按工业控制柜内安装设计，适应粉尘、潮湿等严苛环境，机身采用 convection（自然对流）冷却方式，无运动部件降低故障风险。

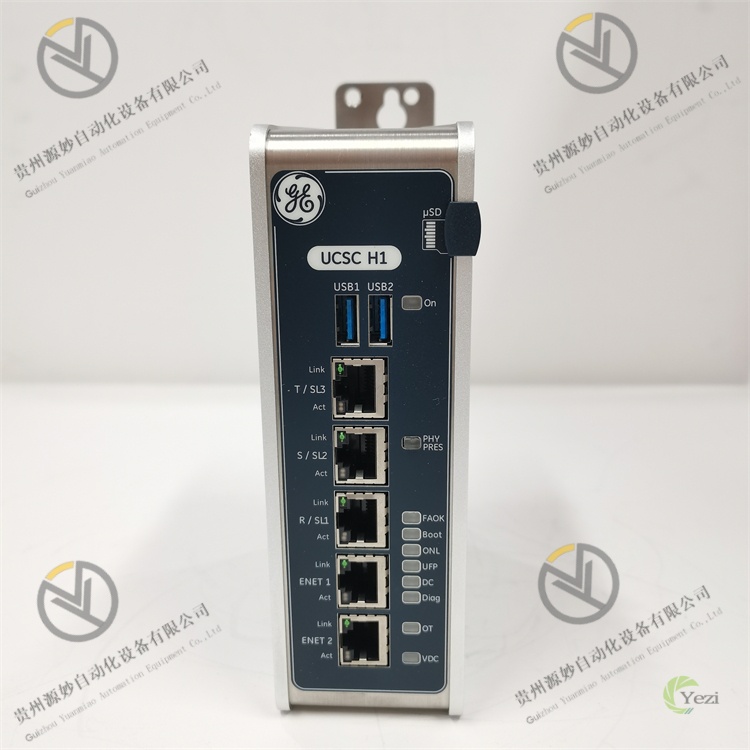

4. 通信与接口参数：配备丰富的通信接口，正面设有5个以太网端口，底部1个以太网端口专用于连接Predix云平台，实现设备数据上云；2个USB端口用于初始IP配置及系统恢复，1个RS-232串行通信端口（115200bps，8N1）用于现场调试。支持多种工业通信协议，包括IONet（板载I/O网络）、PROFINET、高速串行链路（HSSL）等，可与I/O模块及其他控制器无缝对接。输入输出接口包含2个霍尔效应脉冲输入、2个模拟输入及4个数字I/O，满足基础控制信号交互需求。
5. 环境与可靠性参数：工作环境温度范围宽达-40℃~70℃，在1000-3000m高海拔环境下可扩展运行（3000m时最高温度需降额至65℃），存储温度范围为-40℃~85℃，适配寒区户外机房与高温工业车间。相对湿度耐受范围95%（无冷凝），在潮湿的水电站或沿海工业场景中可稳定运行。MTBF（30℃环境下）达414,248小时，支持24小时连续运行，满足发电设备等关键工业场景的不间断控制需求。

二、功能特点

1. 四核高速运算，支撑复杂控制逻辑：核心亮点在于搭载1.2GHz四核处理器与4GB内存，运算能力较同系列双核产品提升50%以上，可流畅运行燃气轮机励磁控制、多变量过程控制等复杂算法。在联合循环电厂中，可同时处理燃气轮机、蒸汽轮机的转速控制、负荷调节及热力系统监控任务，控制周期缩短至1ms，使机组负荷响应速度提升20%，满足电网调频调峰需求。多线程处理能力确保在高负载下（如1000点数据采集）仍能保持控制精度。
2. 无风扇高可靠设计，适配恶劣工业环境：采用自然对流冷却与无风扇结构设计，彻底消除风扇积尘、磨损导致的故障风险，较传统带风扇控制器的故障率降低60%。在多粉尘的钢铁厂或燃煤电厂中，设备可长期稳定运行而无需频繁清理。工业级元器件选型与光电隔离设计，使模块具备强抗电磁干扰能力，在高压电机启动等强干扰场景下，控制信号误码率≤0.001%，确保控制指令的准确执行。
3. 多协议通信与云平台接入，实现智能化升级：丰富的通信接口与协议支持使模块可接入多种工业控制系统，IONet协议确保与I/O模块的高速数据交互，PROFINET实现与上位PLC的协同控制。底部专属以太网端口支持接入GE Predix云平台，通过嵌入式现场代理（EFA）技术实现实时数据上传，工程师可远程监控设备运行状态、分析故障趋势并优化控制参数。在风力发电场中，通过云平台可实现多台风机控制器的集中管理，运维效率提升30%，风机发电效率优化2%。
4. 灵活冗余配置，提升系统可用性：支持多种冗余运行模式，包括TMR（三取二）、 simplex（单模）、dual（双模）等，可根据场景需求配置冗余控制器。在核电厂辅助系统中，TMR冗余配置使系统故障容忍度提升至99.999%，单一模块故障时可无缝切换至备用单元，切换时间≤50ms，确保核安全相关设备的连续运行。热插拔功能支持电源等关键部件的在线更换，进一步降低系统停机时间。
5. 便捷调试与扩展，降低集成成本：通过GE ToolboxST软件（V07.00.00C及以上版本）可实现参数配置、程序编写与故障诊断的全流程操作，支持控制块语言（模拟与离散块）、继电器梯形图（布尔逻辑）等多种编程方式，适配不同工程师的使用习惯。模块支持扩展7个额外I/O端口，可根据控制需求灵活增加输入输出点数，无需更换主控制器，降低系统升级成本。USB端口的即插即用配置功能使现场调试时间缩短至30分钟以内。

三、工作原理与应用

3.1 核心工作原理

3.2 应用场景

• 燃气轮机励磁控制：在天然气发电站中，IS420UCSCH1A-B作为燃气轮机的核心控制器，实现励磁系统的精准控制。四核处理器快速处理转速、电压、电流等实时数据，通过PID算法调节励磁电流，使发电机输出电压稳定在±0.5%范围内。无风扇设计适配涡轮机房高温环境（40-60℃），IONet协议与I/O模块协同实现励磁系统的快速响应，故障响应时间≤1ms，确保机组在电网电压波动时仍能稳定运行，符合GB/T 7551-2019《旋转电机 定额和性能》标准。
• 风力发电场机组控制：在风电场中，该控制器负责单台风机的变桨控制、转速调节与数据上传。宽温设计适配-30℃的寒区冬季运行，4GB内存存储风速、功率等历史数据（可存储30天），通过底部以太网端口将数据上传至Predix云平台。支持双机冗余配置，风机出现突发故障时可无缝切换至备用控制器，停机时间缩短至5分钟以内。通过云平台集中管理多台控制器，实现风机群的负荷优化分配，全场发电效率提升2-3%。
• 石油化工过程控制：在炼油厂催化裂化装置中，IS420UCSCH1A-B作为过程控制器，监控反应温度、压力、进料流量等关键参数。4个数字I/O接口控制进料阀与出料阀的开关，2个模拟输入采集反应塔温度与压力信号，通过复杂控制逻辑实现多变量协调控制，使反应温度稳定在±1℃范围内。95%湿度耐受能力适配炼油厂潮湿环境，PROFINET通信实现与工厂DCS系统的无缝对接，数据上传周期≤100ms，为生产调度提供实时数据支撑，符合API 556标准要求。
• 钢铁厂轧机速度控制：在热轧车间轧机控制系统中，该控制器通过霍尔效应脉冲输入采集轧辊转速信号，四核处理器计算转速偏差并输出调节指令，控制轧辊电机转速。无风扇设计抵御车间粉尘侵袭，光电隔离的I/O接口避免高压电机启动时的电磁干扰，使轧辊转速控制精度达±0.1rpm。支持TMR冗余配置，确保轧机在控制器故障时仍能连续运行，减少轧材报废率，使生产效率提升15%，产品尺寸精度合格率达99.8%。

四、常见故障及解决办法

1. 故障1：通信中断，无法连接Predix云平台或上位系统可能原因：以太网端口接触不良或线缆破损、IP地址配置错误、通信协议不匹配、防火墙阻断数据传输。
2. 解决办法：① 检查底部云通信以太网端口接线，更换工业级屏蔽双绞线，紧固RJ45接头并确保屏蔽层单端接地；② 通过USB端口连接ToolboxST软件，重新配置IP地址（确保与云平台在同一网段），核对子网掩码与网关参数；③ 确认通信协议配置正确（如IONet用于I/O通信，PROFINET用于上位交互），重新导入协议配置文件；④ 检查工业防火墙设置，开放Predix云平台通信端口（默认5432），添加控制器IP至白名单。
3. 故障2：控制精度下降，参数波动超出允许范围可能原因：传感器信号干扰、控制算法参数漂移、处理器负载过高、模拟输入通道故障。
4. 解决办法：① 检查模拟输入线缆，更换双绞屏蔽线并远离动力线缆（间距≥30cm），在传感器端加装信号隔离器；② 通过ToolboxST软件重新校准控制参数（如PID比例系数、积分时间），采用自动整定功能优化参数；③ 查看处理器负载（通过软件监控），关闭非必要后台任务，确保控制任务优先级最高；④ 切换至备用模拟输入通道，若恢复正常则为原通道故障，联系GE售后进行通道修复。
5. 故障3：模块无法上电或频繁掉电可能原因：供电电压异常（低于21.6V或高于26.4V）、电源线缆接触不良、内置电源模块故障、过热保护触发。
6. 解决办法：① 用万用表测量供电电压，确保在24V DC±10%范围内，若波动过大则加装直流稳压器；② 检查电源接线端子，采用压接端子加固导线，确保笼式端子夹紧（拉力测试≥50N）；③ 更换备用电源模块（支持热插拔），若恢复正常则为原模块故障，更换GE原厂电源组件；④ 检查模块周围散热空间，确保上下气隙≥101.6mm，清理控制柜通风滤网，若环境温度超70℃则加装强制散热风扇。
7. 故障4：冗余切换失败，主备控制器无法同步可能原因：冗余通信链路中断、主备模块固件版本不一致、同步参数配置错误、NVRAM数据损坏。
8. 解决办法：① 检查主备模块间的冗余通信线缆，重新紧固接头，更换专用冗余通信线；② 通过ToolboxST软件升级主备模块固件至同一版本（推荐最新稳定版），升级过程中确保不间断供电；③ 重新配置冗余同步参数，包括同步周期（默认10ms）、优先级设置等，执行"冗余同步校准"流程；④ 备份NVRAM数据后执行格式化操作，重新导入配置文件，若数据损坏则恢复出厂设置后重新配置。
9. 故障5：I/O接口无信号输入/输出可能原因：I/O接口接线错误、接口模块故障、IONet网络配置错误、信号类型不匹配。
10. 解决办法：① 对照GEH-6855手册中的接线图重新检查I/O接线，区分模拟量与数字量接口，纠正接反或错接的线路；② 更换备用I/O模块，若信号恢复则为原模块故障，联系售后维修；③ 检查IONet网络配置，确保I/O模块地址与控制器配置一致，重启IONet网络使配置生效；④ 确认输入信号类型与接口匹配（如霍尔脉冲输入适配0-10kHz信号），更换适配的传感器或执行器。
