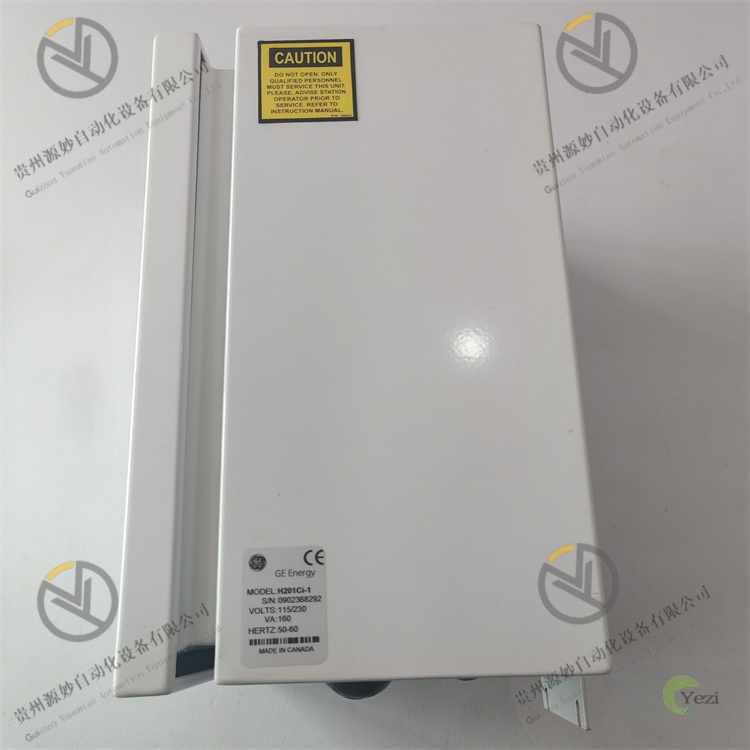

GE HYDRAN H201Ci-1

一、技术参数

1. 核心控制与数据处理参数：作为单通道控制器，专为接入1台H201Ti智能变送器设计，可实时接收并处理氢气（H₂）、一氧化碳（CO）、乙炔（C₂H₂）、乙烯（C₂H₄）4种故障特征气体浓度数据，支持基于基准线偏差的浓度变化分析。采用高性能微处理器，数据更新周期≤10分钟（与H201Ti传感器响应时间同步），可计算混合气体浓度指数（计算逻辑：H₂×100% + CO×18%±3% + C₂H₂×8%±2% + C₂H₄×1.5%±0.5%），直观反映设备故障风险等级。内置数据处理算法，可过滤瞬时干扰信号，确保浓度数据稳定性，滤波后数据波动误差≤2%。
2. 电源与电气参数：支持宽范围供电设计，兼容100/115/200/230V AC±10%（50/60Hz）及24V DC双供电模式，最大功耗≤350VA（AC供电时）、≤6W（DC供电时），适配不同场景的供电需求。内置过压、过流及短路保护功能，AC供电过压保护阈值为额定电压的110%，DC供电反接保护可有效避免接线错误导致的设备损坏。控制信号采用光电隔离设计，隔离电压≥3000V AC，可抵御变电站强电磁干扰，确保数据传输准确性。
3. 结构与安装参数：采用NEMA 4X（IP66）防护等级的白色圆柱体铝外壳，尺寸为178mm（直径）×257mm（全长），重量约2.5kg，适配户外露天及控制柜内双重安装场景。安装方式支持两种核心形式：一是通过1.5英寸凸型NPT螺纹黄铜适配器直接安装于变压器阀门（标配），可选1/2英寸适配器及带散热片高温适配器（适配油温达105℃）；二是支持壁挂式或面板式安装（控制柜内部署）。工作环境适应性极强，阀门处油温耐受范围-50℃~90℃（高温适配器加持下达105℃），周围环境温度-50℃~55℃，油压耐受0-700kPa（0-100psi），无真空运行要求。
4. 通信与接口参数：配备丰富的通信接口，实现多场景数据交互。核心包括1个与H201Ti连接的监控链路端口（3000V隔离），最大传输距离1300米（需3对AWG 16/18双绞屏蔽线）；1个RS-485端口（支持Modbus RTU协议），可 Daisy-chain 连接32台同系列控制器，总传输距离1300米；1个RS-232本地端口（DB-9接口），用于本地计算机配置。模拟输出支持跳线配置，标准输出为0-1mA/4-20mA电流信号或0-1V/0-10V电压信号（0-2000ppm量程），可选隔离型第二模拟输出（1500V RMS隔离）。配备3组报警触点（气体高报、气体高高报、故障报警），为SPDT（Form C）类型，额定负载125VA@250V AC或60W@220V DC。
5. 存储与显示参数：内置非易失性存储器，支持小时级、天级气体浓度数据存储，历史数据留存时间≥1年，事件记录容量≥500条（含报警、故障、校准记录），所有数据带时间戳确保可追溯性。本地配备背光字母数字LCD显示屏（LED显示，0-1999ppm量程），搭配薄膜按键，可实时显示单气体浓度、混合气体指数、运行状态及报警信息。配备高报、高高报指示灯（门装按钮式，报警时锁定，按压清除），直观反馈设备状态。

二、功能特点

1. 与H201Ti无缝协同，构建完整监测链路：核心亮点在于与H201Ti智能变送器的深度适配，两者组合形成Hydran 201r Model I监测系统，无需额外配置即可实现数据自动同步。H201Ti负责气体采集与初步转换，H201Ci-1承担数据处理、显示与报警触发，10分钟内完成"采集-传输-处理-显示"全流程。在220kV变压器监测场景中，该组合可精准捕捉乙炔浓度从5ppm到50ppm的阶跃变化，响应时间≤10分钟，较传统离线检测提前数周预警匝间短路故障。
2. 三级报警机制+智能诊断，提升故障预警可靠性：内置气体高报、高高报两级浓度报警及系统故障报警（电源失效、通信中断、传感器故障），报警阈值支持用户自定义配置（适配不同设备类型）。当检测到气体浓度超阈值或系统异常时，可同步触发本地声光报警（指示灯锁定+蜂鸣器，可选）、报警触点动作（联动外部保护装置）及远程报警推送（通过RS-485/RS-232）。具备传感器自检测功能（自动周期检测或用户手动触发），可实时诊断H201Ti传感器状态，故障识别准确率达98%，避免误报警或漏报警。
3. 多协议组网能力，适配规模化监测需求：通过RS-485端口的Daisy-chain组网，单链路可连接32台H201Ci-1控制器，配合上位Hydran主机软件，可实现128台H201Ti变送器的集中管理（1台控制器对应1台变送器）。在某省级变电站集群项目中，通过该组网方式实现56座变电站200余台变压器的集中监测，运维人员通过监控中心即可查看所有设备的气体浓度趋势，工作效率提升60%。支持与SCADA、DCS系统无缝对接，4-20mA模拟输出可直接接入现有控制系统，降低系统集成成本。
4. 极端环境适配+免维护设计，降低运维成本：NEMA 4X（IP66）防护等级的铝制外壳可抵御雨水、粉尘侵袭，-50℃~55℃的宽温设计适配寒区户外与高温车间场景。采用无移动部件设计（无泵、无阀），仅需定期校准传感器，维护周期延长至1年，较传统带泵监测系统维护成本降低70%。在西北某风电场箱变监测中，设备在-35℃冬季户外环境下连续运行18个月无故障，验证了其极端环境适应性。
5. 本地独立运行+远程管理，适配多场景运维：具备全单机工作能力，无上位机时可独立完成数据采集、显示、报警功能，满足偏远变电站无网络覆盖场景需求。通过Hydran主机软件可实现远程数据下载、参数配置（报警阈值、采样周期）、传感器校准及故障诊断，支持图形化趋势展示与报表自动生成。在山区变电站场景中，运维人员通过远程管理功能完成10台设备的校准工作，避免往返现场的时间成本，单次运维效率提升80%。

三、工作原理与应用

3.1 工作原理

3.2 应用场景

• 220kV变电站主变监测：在某城市核心220kV变电站中，采用H201Ci-1与H201Ti组合方案监测3台主变压器。H201Ci-1通过黄铜适配器直接安装于变压器阀门，RS-485端口组网接入变电站SCADA系统。运行中，某台主变因铁芯多点接地导致局部过热，H201Ti采集到乙烯浓度持续上升，H201Ci-1在乙烯浓度达20ppm时触发高报，30ppm时触发高高报，同时将数据上传至SCADA系统。运维人员结合历史趋势曲线判断故障类型，及时停电处理，避免故障扩大造成的百万元级损失。
• 风电场箱变户外监测：在西北某风电场，为50台箱式变压器加装H201Ci-1+H201Ti监测系统。H201Ci-1采用壁挂式安装（箱变控制柜内），借助NEMA 4X防护等级适配-35℃冬季低温与强风沙环境。通过RS-485总线接入风场运维平台，实现集中管理。某台箱变因密封不良导致潮气侵入，H201Ci-1监测到氢气浓度从30ppm升至150ppm，触发预警后，运维人员提前安排无风期检修，更换密封件，避免绝缘击穿故障，减少发电量损失约5万千瓦时。
• 石油化工电抗器监测：在炼油厂110kV并联电抗器监测项目中，H201Ci-1通过带散热片的高温适配器安装，适配电抗器运行时60℃的油温环境。其4-20mA模拟输出接入工厂DCS系统，与电抗器保护装置联动。运行中，H201Ci-1监测到CO浓度缓慢增长（绝缘老化特征），通过趋势分析预测剩余寿命，运维人员提前安排热油循环处理，延长设备使用寿命3年。当某次突发局部放电导致乙炔浓度突升时，系统10分钟内触发高高报，联动保护装置跳闸，避免设备烧毁。
• 老旧变电站升级改造：在某1980年代投运的老旧变电站改造中，为3台主变压器加装H201Ci-1+H201Ti系统，H201Ci-1通过RS-232端口连接本地计算机，实现基础数据管理；同时通过RS-485网关接入区域电网状态监测平台。改造无需更换变压器本体结构，成本仅为新型监测型变压器的15%。运行1年后，成功预警1台变压器分接开关接触不良故障，验证了改造方案的经济性与有效性。

四、常见故障及解决办法

1. 故障1：无法接收H201Ti数据（显示"通信丢失"）可能原因：监控链路端口接线错误或接触不良、传输线缆破损（超出1300米或未用指定双绞屏蔽线）、H201Ti传感器故障、控制器通信模块失效。
2. 解决办法：① 关闭电源后检查监控链路端口接线，确保3对双绞线对应连接，紧固接头并测量线路通断；② 确认线缆为AWG 16/18双绞屏蔽线，传输距离≤1300米，超出时加装信号中继器；③ 单独测试H201Ti（接入备用控制器），若仍无数据则更换传感器；④ 用备用控制器替换测试，若恢复正常则为原控制器通信模块故障，联系GE售后维修。
3. 故障2：数据显示异常（波动过大或固定值）可能原因：传感器未校准或校准失效、滤波参数配置不当、电磁干扰导致信号失真、H201Ti渗透膜堵塞。
4. 解决办法：① 执行手动校准流程（使用标准气体，如100ppm氢气），通过Hydran主机软件记录校准系数；② 进入控制器参数菜单，调整滤波强度（默认中等，干扰大时调至强滤波）；③ 检查通信线缆屏蔽层接地（单端接地，接地电阻≤4Ω），与动力线缆间距≥30cm，加装信号隔离器；④ 拆卸H201Ti传感器，清洁渗透膜表面油泥（用无水乙醇），晾干后重装。
5. 故障3：报警误触发（无故障时高报/高高报）可能原因：报警阈值设置过低、传感器漂移（未定期校准）、环境温度剧烈波动（超出-50℃~55℃）、混合气体指数算法参数错误。
6. 解决办法：① 通过本地按键或上位软件重新配置报警阈值（参考GB/T 7252-2021，如乙炔高报阈值设为5ppm，高高报设为10ppm）；② 用标准气体校准传感器（每年至少1次），更新校准数据；③ 检查安装位置，避免靠近散热器或空调出风口，极端温度时加装隔热/加热装置；④ 核对混合气体指数算法参数，确保与传感器灵敏度匹配（如CO灵敏度设为18%）。
7. 故障4：本地显示屏无显示或按键无响应可能原因：供电电压异常（AC超出100-230V±10%或DC非24V）、电源模块故障、显示屏排线松动或损坏、按键面板老化。
8. 解决办法：① 用万用表测量供电电压，AC波动过大时加装稳压器，DC反接时纠正接线；② 更换备用电源模块（支持热插拔），若恢复正常则为原模块故障；③ 断电后拆卸控制器外壳，检查显示屏排线，重新插拔紧固，损坏时更换同型号显示屏；④ 清洁按键面板触点（用酒精棉签），老化严重时更换按键面板组件。
9. 故障5：模拟输出信号异常（无输出或偏差过大）可能原因：跳线配置错误（信号类型选错）、输出回路短路或负载过大、模拟输出模块故障、校准失效。
10. 解决办法：① 对照手册检查跳线位置，确保与所需信号类型一致（如4-20mA对应跳线位置）；② 断开负载测量输出信号，若恢复正常则为负载过大（≤500Ω），需加装信号隔离器；③ 用标准信号源测试输出模块，若偏差超±1%则更换模块；④ 执行模拟输出校准流程，通过上位软件调整输出精度至误差范围内。
