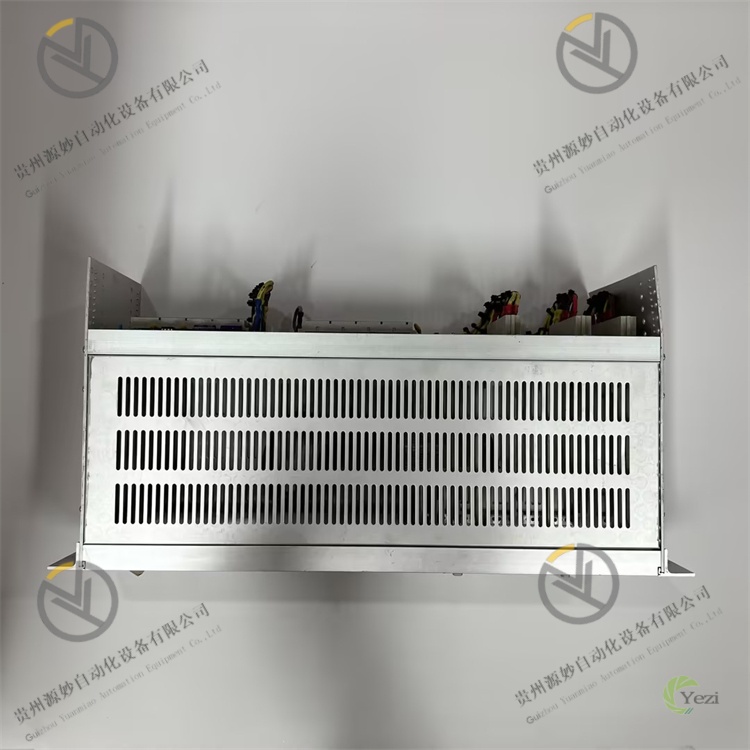

GE D20 EME 2400-21004
GE D20 EME 2400-21004 是数据采集与控制控制器，核心功能是通过多通道数据采集、实时信号处理及先进控制算法，实现对电力系统、工业自动化设备的全面监测、保护与远程控制。该产品基于微处理器架构设计，兼具强环境适应性、多协议兼容、高扩展性等优势，深度契合电力系统、智能制造、公用事业基础设施等场景对设备监控与控制的严苛需求，广泛应用于变电站自动化、发电设施监测、工业生产线控制及公用事业管网管理等领域。其核心价值在于通过一体化的数据采集、控制与通信能力，提升系统运行安全性、可靠性与管理效率，是工业级监控与控制系统中的核心枢纽组件。
一、技术参数
- 数据采集参数：支持多类型信号输入，兼容模拟量（4-20mA、0-10V DC）、数字量（DI/DO）及脉冲量信号，适配电力系统电压、电流、功率等参数监测；模拟量采集精度达 ±0.1% FS，数字量响应时间≤1ms，脉冲量计数频率≤1kHz，确保数据采集的精准性与实时性；标配 16 路模拟量输入、32 路数字量输入 / 输出通道，支持最多 8 个扩展模块扩展，最大可扩展至 64 路模拟量、128 路数字量通道。
- 控制与运算参数：搭载 32 位高性能微处理器，主频≥500MHz，支持多任务并行处理，运算响应时间≤50ms；内置 PID、模糊控制等多种先进控制算法，可实现闭环调节与逻辑控制；支持自定义控制策略编程，兼容 IEC 61131-3 标准编程语言（LD、FBD、ST 等），适配复杂控制场景需求。
- 通信与接口参数：支持多协议兼容，涵盖 IEC 61850、Modbus RTU/TCP 等工业主流通信协议，可无缝集成至 DCS、SCADA 等工业控制系统；配备以太网（RJ45）、RS-485、RS-232 等多种通信接口，支持远程控制与遥信功能，实现设备的远程管理与数据传输；以太网接口传输速率 10/100Mbps，RS-485 接口支持最长 1200 米通信距离，满足大规模组网需求。
- 机械结构参数：采用工业级加固外壳设计，外形尺寸为 483mm×177mm×267mm（宽 × 高 × 深），符合 19 英寸标准机架安装规范，便于集成至变电站或工业控制柜；重量约 8.5kg，结构稳固，抗振动性能优异；前面板防护等级达 IP54，外壳防护等级 IP40，有效抵御粉尘与轻微液体飞溅，适应工业现场恶劣环境。
- 环境与可靠性参数：工业级宽温工作范围 - 20℃~+60℃，存储温度范围 - 40℃~+85℃，适配变电站户外控制室、工业车间等不同温度环境；相对湿度适应范围 5%~95%（无凝露），在高湿电力隧道等场景仍能稳定运行；平均无故障工作时间（MTBF）≥150000 小时，满足工业设备长周期连续运行需求；抗电磁干扰符合 IEC 61000-4 标准，可在变频器、高压设备等强干扰环境下正常工作。
二、功能特点
- 一体化数据采集与控制，简化系统架构：集成多通道数据采集、实时控制与逻辑运算功能，无需额外配置数据采集模块，大幅简化系统架构与布线复杂度。在变电站自动化系统中，该控制器可同时采集变压器油温、母线电压、开关状态等多类数据，通过内置控制算法实现开关设备的自动分合闸控制，数据采集与控制响应的联动延迟≤100ms，较传统分立方案系统集成成本降低 40%。
- 多协议兼容 + 远程管理，提升集成灵活性：全面兼容 IEC 61850、Modbus 等主流工业通信协议，可轻松对接不同厂商的 PLC、SCADA 系统及智能仪表，解决跨平台集成难题；支持以太网远程监控与控制，管理人员通过上位机即可实时查看设备运行数据、修改控制参数及接收报警信息，无需现场操作，显著提升运维效率。在分布式发电设施中，通过 Modbus TCP 协议实现 10 台控制器组网，集中监控各发电单元的运行状态，远程调节输出功率，运维人员工作量减少 60%。
- 强环境适应性 + 高可靠性，适配严苛场景：采用工业级加固设计与高 - quality 电子元件，宽温工作范围与抗电磁干扰特性使其能在变电站户外控制室（-15℃~+55℃）、工业车间强电磁环境等严苛场景稳定运行；IP54 防护等级与密封式接口设计，有效阻挡粉尘与湿气侵入，延长设备使用寿命。在沿海地区变电站中，该控制器耐受高盐雾、高湿度环境，连续运行 24 个月无故障，可靠性远超普通工业控制器。
- 灵活扩展 + 自定义编程，满足复杂需求：支持模块化扩展设计，可根据实际需求增加模拟量、数字量或通信扩展模块，最大可扩展至 128 路 I/O 通道，适配从小型设备监控到大型系统集成的不同场景；兼容 IEC 61131-3 标准编程语言，支持用户自定义控制逻辑与策略，可根据特定工艺需求灵活编程。在工业生产线控制中，通过扩展模块增加 32 路数字量输入通道，实现 20 台设备的状态监测，通过自定义逻辑编程实现设备的联动控制与故障连锁保护。
- 完善的监测与保护，保障系统安全：内置全面的故障监测与保护机制，可实时监测电源异常、通信中断、传感器故障等异常情况，触发本地声光报警与远程报警通知；支持过载保护、短路保护、过温保护等功能，当检测到危险状态时自动切断控制输出，避免设备损坏与系统事故。在发电设施中，当检测到发电机输出电压异常时，控制器立即发出报警信号并触发紧急停机程序，响应时间≤50ms，有效避免设备烧毁。
三、工作原理与应用
3.1 工作原理
GE D20 EME 2400-21004 基于 "数据采集 - 信号处理 - 逻辑运算 - 控制输出 - 通信反馈" 的闭环工作流程，实现对工业系统的全面监测与控制，具体如下：
① 数据采集阶段：通过内置 I/O 通道或扩展模块，实时采集传感器、智能仪表等设备输出的模拟量（如电压、电流）、数字量（如设备开关状态）及脉冲量（如流量脉冲）信号，信号经隔离、滤波处理后传输至核心处理单元；
② 信号处理阶段：核心微处理器对采集到的原始信号进行 AD 转换、标度变换与数据校验，将物理量信号转化为控制器可识别的数字信号，与预设阈值或控制目标进行对比分析；
③ 逻辑运算阶段：根据系统配置的控制策略（如 PID 调节、自定义逻辑），结合实时数据与历史数据进行运算处理，生成控制指令；若采用远程控制模式，接收上位机下发的控制指令并进行解析；
④ 控制输出阶段：控制指令通过数字量或模拟量输出通道传输至执行机构（如继电器、变频器、电磁阀），实现设备的启停、参数调节等控制动作；
⑤ 通信与反馈阶段：将实时采集数据、设备运行状态、控制指令执行结果等信息通过通信接口上传至上位机或 SCADA 系统，同时接收上位机的参数配置与控制指令，形成闭环管理；若检测到异常情况，立即触发报警机制。
3.2 应用场景
- 变电站自动化系统：在 110kV 变电站中，D20 EME 2400-21004 作为核心控制器，通过模拟量通道采集母线电压、电流、功率因数等电气参数，通过数字量通道监测断路器、隔离开关的分合闸状态。基于内置逻辑算法实现变压器分接头自动调节、无功补偿装置投切控制，确保电网电压稳定；通过 IEC 61850 协议接入变电站 SCADA 系统，实现设备状态远程监控、参数远程配置与故障远程诊断，减少现场运维次数，提升变电站运行效率。
- 发电设施监测与控制：在分布式光伏电站中，控制器通过多通道采集光伏组件的输出电压、电流、功率数据，以及环境温度、光照强度等参数。通过内置控制算法优化光伏逆变器的工作状态，最大化发电效率；支持 Modbus TCP 协议与电网调度系统对接，实时上传发电数据，接收调度指令调节输出功率，确保光伏电力平稳并入电网；当检测到组件故障或电网异常时，立即触发报警并切断并网开关，保障系统安全。
- 工业生产线自动化控制：在汽车零部件制造生产线中，控制器用于监测与控制输送带、机器人、加工机床等设备的运行状态。通过数字量通道采集设备启停状态、故障信号，通过模拟量通道监测加工温度、压力等工艺参数；根据预设逻辑实现设备的联动控制（如输送带到达指定位置后触发机器人抓取动作），当检测到工艺参数超标或设备故障时，立即停止生产线并发出报警，确保产品质量与生产安全。
- 公用事业基础设施监控：在城市供水管网系统中，D20 EME 2400-21004 安装于供水泵站，通过模拟量通道采集供水管网压力、流量数据，通过数字量通道监测水泵运行状态。当管网压力低于设定值时，自动启动备用水泵；当压力高于上限值时，关闭部分水泵或调节阀门开度，维持管网压力稳定；通过远程通信功能将运行数据上传至城市水务监控中心，实现供水系统的集中管理与调度。
- 工业窑炉温度与压力控制：在钢铁厂工业窑炉中，控制器通过模拟量通道采集炉膛温度、烟气压力、燃气流量等参数，采用 PID 调节算法控制燃气燃烧器的火力与鼓风机的风量，将炉膛温度控制精度维持在 ±5℃以内；通过数字量通道监测窑炉门开关状态、冷却系统运行状态，当检测到温度异常或冷却系统故障时，立即减少燃气供应并触发报警，避免窑炉损坏。
四、常见故障及解决办法
- 可能原因：供电电压异常（超出额定范围）、电源线接线错误或接触不良、电源模块故障、内部保险丝熔断。
- 解决办法：① 用万用表测量供电电压，确保符合控制器额定要求（通常为 220V AC 或 24V DC），检查电源线接线是否牢固，火线、零线或正负极连接正确；② 打开控制器外壳，检查内部电源保险丝是否熔断，若熔断则更换同规格保险丝后重新上电测试；③ 若更换保险丝后仍无法启动，检查电源模块输出电压，无输出则判定为电源模块故障，需联系供应商维修或更换。
- 可能原因：传感器接线错误或接触不良、传感器损坏、I/O 通道配置错误、信号干扰。
- 解决办法：① 对照接线手册检查传感器与控制器 I/O 通道的接线，确保正负极、信号线连接正确，重新插拔接线端子并紧固；② 更换备用传感器进行测试，若数据恢复正常则判定原传感器损坏，需更换同类型传感器；③ 进入控制器参数配置界面，确认 I/O 通道类型设置（模拟量 / 数字量）与实际接入信号一致，调整信号量程与标度变换参数；④ 检查传感器线缆是否与动力线缆并行敷设，若存在电磁干扰，将传感器线缆更换为屏蔽线并单端接地（接地电阻≤4Ω），增加线缆间距≥30cm。
- 故障 3：通信失败，无法与上位机或 SCADA 系统连接
- 可能原因：通信协议参数不匹配（波特率、从站地址、数据位等）、通信线缆接线错误、通信接口损坏、上位机软件配置错误。
- 解决办法：① 统一控制器与上位机的通信参数，确保波特率（常见 9600、19200bps）、从站地址、数据位、校验位一致，若采用 Modbus TCP 协议需确认 IP 地址在同一网段；② 检查通信线缆接线，RS-485 接口确保 A 接 A、B 接 B，避免正负极接反，以太网线缆确认水晶头压接正确，测试线缆通断；③ 用通信测试工具（如 Modbus Poll、Wireshark）测试通信链路，若无法建立连接，更换通信接口或控制器进行交叉测试，排查接口损坏问题；④ 检查上位机软件是否正确添加控制器设备，通信协议选择是否与控制器配置一致。
- 可能原因：输出通道配置错误、执行机构接线错误、输出负载超出额定范围、输出模块故障。
- 解决办法：① 进入控制器参数界面，确认输出通道类型（数字量 / 模拟量）与执行机构匹配，检查控制逻辑配置是否正确（如是否启用手动 / 自动控制模式）；② 对照接线图检查执行机构与控制器输出端子的连接，确保线路导通无松动；③ 用万用表测量执行机构的负载电流 / 功率，若超出控制器输出额定范围，加装中间继电器或接触器扩展负载能力；④ 用万用表检测控制器输出端子是否有信号输出（通电状态下，数字量输出应能测量到电压，模拟量输出应能测量到对应电压 / 电流），若无输出则可能是输出模块故障，需联系维修。
- 可能原因：监测参数超出报警阈值、传感器故障、通信中断、电源波动、过载或短路。
- 解决办法：① 查看控制器本地报警提示或上位机报警日志，明确报警类型（如高温报警、通信报警、传感器故障报警）；② 若为参数超限报警，检查工艺参数是否异常，调整报警阈值或排查导致参数异常的原因（如设备负载过大）；③ 若为传感器故障报警，按故障 2 的排查步骤检查传感器与接线；④ 若为通信中断报警，按故障 3 的排查步骤恢复通信链路；⑤ 若为电源波动报警，检查供电电压稳定性，加装稳压器或 UPS 电源；⑥ 若为过载 / 短路报警，排查执行机构是否短路或过载，修复故障后重启控制器。
