一、概述

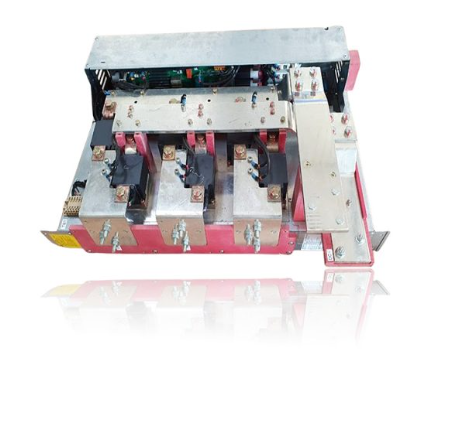

GE MVR1600-4601是通工业级风冷整流桥模块，作为工业自动化与能源回收系统中的核心电力转换组件，专为高负载、高可靠性需求的工业场景设计。其核心定位为交流到直流的高效电力转换、电能稳定供给及设备保护，采用晶闸管/二极管整流桥设计，依托空气冷却技术实现高效散热，内置受保护的预充电电路，主要用于将工业交流电源转换为稳定的直流电源，为各类工业设备、控制系统提供可靠的电能支撑，防范电压波动、过载、电涌等问题，适配工业自动化、能源回收、电力电子等领域的严苛工业场景。该产品传承了GE工业控制产品高可靠性、高效节能的核心优势，符合UL、CE等认证标准，可无缝集成于GE MV3000系列驱动系统及各类工业DCS控制系统，为工业设备的稳定运行、能源高效利用提供关键支撑，广泛应用于制造业、电力、化工、能源回收等核心工业领域。
二、产品参数
参数名称 | 具体规格 |
型号 | MVR1600-4601 |
制造商 | Avid Controls（受GE通用电气授权制造） |
兼容系统 | GE MV3000系列驱动系统、各类工业DCS控制系统、GE MVR1600系列 |
产品类型 | 风冷整流桥模块，晶闸管/二极管整流桥设计 |
额定参数 | 额定输入电压：690 Vac；额定输出电流：1600 Adc（标称） |
冷却方式 | 空气冷却（风冷），优化热交换系统，保障高负载下稳定散热 |
环境参数 | 工作温度：0℃至40℃（可降温至50℃）；相对湿度：5-95%（非冷凝） |
物理参数 | 尺寸：247mm（宽）×589mm（深，含护罩）×840mm（高）；重量：79.5kg（175lb） |
防护等级 | IP00（IEC 60529；BS EN 60529），NEMA 1，需安装于专用封闭柜体 |
核心功能 | 交流到直流电力转换，内置受保护预充电电路，具备电涌保护功能，无用户可服务组件 |
安装方式 | 可滑动安装于标准风冷Delta安装框架，需安装于受限访问的专用封闭柜体 |
接线规格 | 交流电源接线：每相3个M10接线柱，适配3×120mm²电缆；直流电源接线：每路3个M10接线柱，适配3×185mm²电缆 |
三、技术特点
- 高效节能，散热优异：采用空气冷却方式与优化热交换系统，散热效率高，可在高负载工况下稳定运行，有效减少能量损失，契合工业节能与可持续发展需求，同时避免因过热导致的模块损坏。
- 高可靠性设计：采用晶闸管/二极管整流桥结构，内置受保护的预充电电路，具备电涌保护功能，可有效抵御电气浪涌等潜在 hazards，保障模块及连接设备的使用寿命；无用户可服务组件，需专业人员进行维修，进一步确保运行可靠性。
- 兼容性强，集成便捷：专为GE MV3000系列驱动系统设计，同时兼容各类工业DCS控制系统及GE MVR1600系列，可无缝集成于现有工业系统，无需大量改造即可完成安装调试，简化集成流程。
- 负载适配性强：额定输出电流达1600Adc（标称），额定输入电压690Vac，可适配高负载工业场景，能够稳定完成交流到直流的电力转换，为大型工业设备、控制系统提供持续稳定的直流电源支撑。
- 结构规范，安装便捷：采用标准化设计，可滑动安装于标准风冷Delta安装框架，尺寸规范，适配专用封闭柜体安装；接线规格明确，配备专用接线柱，便于现场接线与后期维护，同时紧凑的结构设计可适配空间受限的安装场景。
四、应用场景
（一）工业自动化领域
广泛应用于各类制造业自动化生产线、重型工业设备的电力供给系统，作为核心整流模块，将工业交流电源转换为稳定的直流电源，为PLC、伺服驱动器、大型执行机构等设备提供可靠电能，保障生产线连续稳定运行，适配汽车制造、冶金、化工等行业的高负载自动化场景。
（二）能源回收领域
适配电力、石油天然气、水处理等领域的能源回收系统，依托高效的电力转换性能，实现能源的回收与再利用，减少能源浪费，契合绿色生产理念，为能源回收设备提供稳定的直流电源支撑，提升能源利用效率。
（三）电力电子领域
应用于各类工业电力转换设备、驱动系统，作为核心整流组件，完成交流到直流的电能转换，适配GE MV3000系列驱动系统等设备，保障电力转换的稳定性与高效性，适用于高压、高负载的电力电子应用场景。
（四）其他工业场景
适配大型工业控制柜、分布式控制系统（DCS）的电力供给环节，为系统内各类控制模块、执行设备提供稳定直流电源；同时可应用于环保、制药等领域的高负载设备，凭借高可靠性与高效散热性能，保障设备在复杂工业环境下的稳定运行。
