一、基础信息

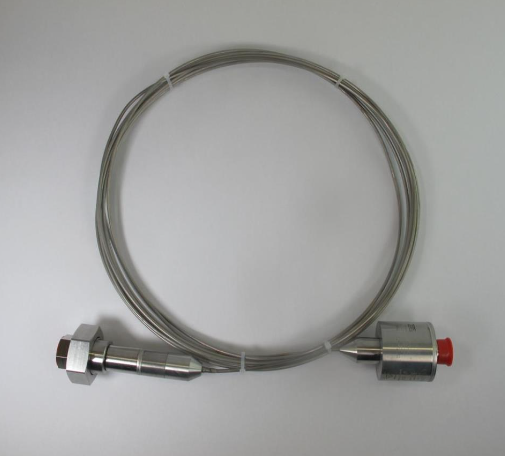

型号：RS-FS-9009-03（原厂订货号：124T5712P0001）
品牌产地：GE Reuter-Stokes（美国）
产品定位：GE工业燃烧系统专用高精度紫外干式火焰检测器，属于火电锅炉、燃气轮机、燃油燃烧系统核心安全监测设备。专为石化炼化、热电联产、联合循环电站、工业窑炉等高风险燃烧工况设计，依托紫外光谱探测原理，非接触式实时监测炉膛、燃烧器火焰燃烧状态，精准判别火焰点燃、稳定燃烧、脱火、熄火、回火等工况。作为燃烧安全联锁系统的核心感知单元，可快速输出火焰状态信号与强度模拟量，为炉膛吹扫、点火许可、燃料切断、故障联锁停机提供精准依据，杜绝熄火爆燃、炉膛爆炸、燃料泄漏等重大安全隐患，是工业热力设备安全稳定运行的关键防护装置。广泛适配新机配套安装、老旧检测器替换、燃烧系统安全升级、机组联锁优化改造等全场景。
硬件架构：采用工业级碳化硅（SiC）紫外光电探测架构，集成高灵敏度UV传感芯片、窄带光谱滤波单元、智能信号调理电路、阈值判别内核、继电器输出模块与全域故障自检体系。设备采用干式一体化密封结构，无充气、无耗材、无易损运动部件，彻底规避湿式检测装置漏气、耗材老化、维护频繁的问题。外壳采用高强度工业合金材质，一体压铸成型，搭配双层密封防护结构，板载电路全域灌胶固化，具备极强的防尘、防水、抗震动、抗高温、抗电磁干扰能力。内置智能滤波算法，可精准过滤可见光、环境杂光、设备红外辐射等无效干扰信号，仅响应火焰专属紫外波段信号，检测精度与抗误报性能远超普通检测设备。
安装规格：采用工业标准立式紧凑型结构，适配锅炉、燃烧器、燃气轮机炉膛标准化安装点位，支持法兰固定、支架锁紧两种安装方式，适配各类燃烧设备观测窗口布局。设备体积小巧（72mm*55mm*72mm），安装调试便捷，视角覆盖水平90°、垂直90°广域探测范围，无监测盲区。自带防松锁紧结构，可长期耐受炉膛高温辐射、设备持续振动、工况负荷冲击，安装稳固不易松动偏移。正面集成状态指示灯，可直观显示上电、检测、故障、火焰存在状态，支持现场快速巡检、工况核验与故障定位，完全符合GE原厂及工业燃烧安全安装运维规范。
配套系统：原生兼容GE全系燃烧控制系统、锅炉DCS安全联锁系统、燃气轮机控制机组、工业窑炉燃烧监测系统。可无缝对接PLC、DCS、燃烧安全控制器，支持开关量联锁信号与4-20mA模拟量信号双向输出，无需转接模块、无需复杂参数适配即可直接组网运行。完美适配燃气、燃油、混合燃料燃烧设备，兼容各类工业燃烧器炉膛监测逻辑与联锁保护机制，适配新旧机组系统改造、设备替换、安全升级场景，系统兼容性与适配性极强。
产品特性：原厂工业防爆级高精度火焰检测设备，出厂完成全功能老化测试、光谱精度标定、高低温冲击、EMC电磁兼容、防爆耐压全项严苛检测，性能稳定、检测精度一致、长期无参数漂移。专属190-290nm紫外窄带探测波段，可彻底规避日光、灯光、设备热辐射等可见光干扰，杜绝误检测、漏检测问题。支持多档位灵敏度可调，适配不同燃烧介质、不同炉膛工况的检测需求，响应速度快、判别精准。干式免维护设计，无消耗配件、无需定期校准，大幅降低设备运维成本，可长期适配工业恶劣严苛工况连续运行。
二、技术规格
1、探测性能参数
探测原理：采用碳化硅SiC紫外光电传感技术，专属捕捉火焰燃烧产生的190-290nm紫外波段光谱信号，精准区分真实火焰与环境干扰光源。探测视角：水平90°、垂直90°超大广角探测，无监测死角，全面覆盖炉膛燃烧区域。灵敏度档位：支持四档量程可调（15m/30m/45m/60m），可适配不同炉膛尺寸、不同燃料类型、不同燃烧负荷的工况调节。响应速度：火焰识别响应时间≤3s，熄火报警延迟≤5s，完全符合NFPA86工业燃烧安全标准，快速响应工况突变，保障联锁动作及时性。检测介质：适配天然气、柴油、航空煤油、乙醇、庚烷等各类可燃气体与液体燃料火焰检测。
2、电气与信号参数
供电规格：标准工业直流供电，输入电压范围18-32VDC，典型额定电压24VDC，宽电压适配现场电网波动，适配工业复杂供电工况。输出信号：双路信号输出，包含4-20mA火焰强度模拟量信号、继电器开关量状态触点信号，可同步实现工况监测与安全联锁控制。信号精度：模拟量输出线性度高，可精准反馈火焰强弱变化，为系统精准调控燃烧负荷提供数据支撑；开关量触点动作可靠，无误触发、无拒动。绝缘性能：整机电气隔离设计，绝缘耐压等级高，杜绝漏电、信号串扰、高压串入引发的设备故障。
3、环境工况参数
工作温度：探头本体-40℃～+85℃，可耐受炉膛近距离高温辐射与冬季低温环境，高低温工况下检测性能无衰减。存储温度：-40℃～+90℃，仓储环境适应性强，耐温区间宽泛。工作湿度：5%~95%RH无凝露，适配潮湿、多水汽、多粉尘的工业炉膛环境。抗干扰性能：通过工业EMC电磁兼容认证，可有效抵御变频器、大功率设备、炉膛高频干扰，信号传输稳定、判别精准，无跳变、无误报。
4、机械结构参数
外形尺寸：72mm×55mm×72mm，紧凑型立式结构，占用空间小，适配各类设备狭小安装空间。机身材质：高强度压铸合金外壳，耐磨、抗老化、抗形变，长期运行结构稳定。安装方式：标准法兰固定、支架锁紧双模式安装，适配工业燃烧设备通用安装接口，拆装便捷、固定牢固。
三、功能特点
1、窄带紫外精准探测，杜绝误检漏检
依托190-290nm专属紫外窄带滤波技术，精准捕捉燃料燃烧专属紫外光谱，完全过滤日光、室内灯光、设备红外热辐射、炉膛杂光等无效干扰信号，从原理上杜绝火焰误检测、漏检测问题。搭配高灵敏度碳化硅光电传感芯片，可精准识别微弱小火、低负荷稳燃、瞬时脱火等细微工况变化，解决传统检测器灵敏度不足、判别模糊、工况适配性差的痛点，保障火焰状态判别百分百精准可靠。
2、双信号同步输出，监测联锁一体
设备集成4-20mA模拟量与继电器开关量双路输出，模拟量信号实时反馈火焰燃烧强度、负荷状态，为燃烧系统负荷调节、风燃比优化、工况精细化调控提供精准数据支撑；开关量触点同步输出火焰有无状态信号，直接接入安全联锁回路，实现熄火报警、燃料切断、炉膛保护、设备停机等安全动作，集工况监测、数据反馈、安全防护于一体，兼顾精细化控制与高等级安全防护需求。
3、防爆防尘高防护，适配恶劣工况
整机具备EExdⅡBT5防爆等级与IP66防尘防水防护等级，结合干式全密封一体结构，无耗材、无透气间隙，可长期耐受工业炉膛高温辐射、粉尘堆积、水汽喷淋、化学腐蚀、持续振动等严苛工况。区别于传统湿式检测设备，无需充气维护、无需定期更换耗材，抗环境干扰能力极强，在高危易燃易爆、高粉尘恶劣工业场景中可稳定连续运行，适配电站、石化、化工等高风险生产场景。
4、宽域灵敏可调，多场景适配
搭载四档灵敏度可调模式，覆盖15m至60m全量程探测距离，可根据炉膛大小、燃料类型、燃烧负荷、安装距离灵活适配参数，完美适配天然气、燃油、混合燃料等不同燃烧介质，以及大小型锅炉、燃气轮机、工业窑炉等不同设备工况。90°广域探测视角无盲区，全面覆盖炉膛核心燃烧区域，彻底消除监测死角，保障全工况、全区域火焰有效监测。
5、干式免维护设计，长效稳定运行
采用无运动部件、无耗材干式检测架构，内部电路固化密封，无老化损耗配件，无需定期充气、校准、更换耗材，大幅降低设备日常运维工作量与维保成本。整机低功耗、高稳定性，长期运行无参数漂移、无性能衰减、无信号错乱，响应速度恒定，可满足工业设备7×24小时不间断连续安全监测需求，设备故障率极低，可靠性远超传统火焰检测装置。
四、工作原理
GE RS-FS-9009-03紫外干式火焰检测器基于紫外光谱光电探测原理工作，核心依托碳化硅高灵敏度光电传感单元，专门捕捉燃料燃烧过程中释放的190-290nm专属紫外光谱信号，是工业燃烧安全系统的核心感知设备。设备上电后自动完成硬件自检、传感初始化、参数校准与信号匹配，自检正常后进入常态化火焰监测值守状态。
当炉膛内燃料正常燃烧时，火焰持续辐射专属紫外光谱，设备传感单元精准捕捉光谱信号，经窄带滤波电路剔除环境杂光、电磁干扰等无效信号，通过智能信号调理与阈值判别算法，精准判定火焰处于稳定燃烧状态，同步输出对应强度的4-20mA模拟量信号与闭合开关量信号，上传至DCS、PLC及燃烧控制系统，反馈正常燃烧工况，允许设备持续运行。
当出现脱火、熄火、燃料中断等故障工况时，炉膛紫外光谱信号瞬间消失或大幅衰减，设备快速识别工况突变，在规定延时内触发故障判定，即刻断开开关量联锁信号、归零模拟量输出，同步输出故障告警信号，驱动系统执行燃料切断、炉膛吹扫、设备停机等安全联锁动作，规避熄火后燃料积聚引发的爆燃、炉膛爆炸等重大安全事故。设备全程实时自检硬件工况与信号状态，异常时主动告警闭锁，保障监测系统持续可靠、安全可控。
五、应用场景
1、火电与热电锅炉燃烧监测：适配工业燃煤、燃气、燃油蒸汽锅炉、热水锅炉，实时监测炉膛火焰状态，保障锅炉启停、稳态燃烧、变负荷运行全程安全，实现熄火联锁保护。
2、燃气轮机联合循环机组监测：用于GE燃气轮机及各类工业燃气轮机燃烧腔体火焰检测，适配机组高速启停、变工况运行需求，保障轮机燃烧系统安全稳定，规避爆燃风险。
3、石化化工高危燃烧工况：适配炼化装置、化工加热炉、反应炉、焚烧炉等易燃易爆高危设备，依托防爆高防护特性，满足高危工况安全监测标准，杜绝燃烧安全事故。
4、老旧检测设备替换升级：原位替换老旧响应滞后、误报频繁、灵敏度衰减、防护失效的传统火焰检测器，无需改造安装结构与联锁回路，快速恢复设备安全监测性能，提升机组安全等级。
5、工业窑炉燃烧安全管控：应用于冶金、建材、轻工行业各类工业窑炉、燃烧器设备，实现火焰精准监测与安全联锁，保障连续化生产工况稳定安全。
