一、概述

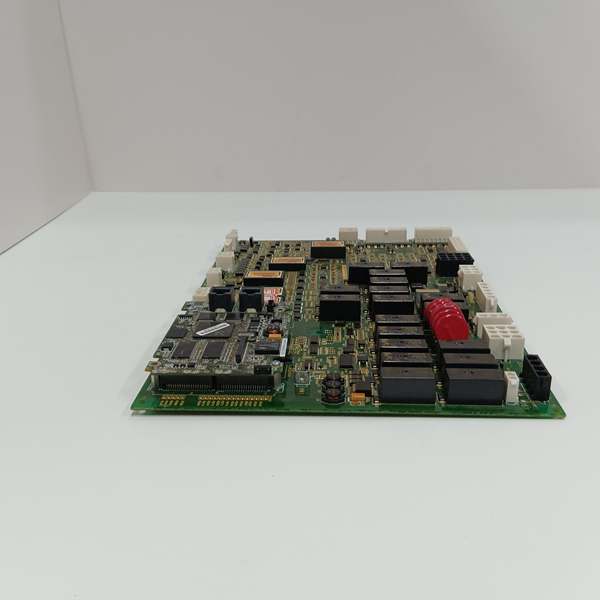

GE IS200AEPAH1ACB 为 Speedtronic Mark VI 轮机控制系统专用高精度模拟量采集与信号调理主控板，模块总成标配搭载附属子板 IS210BPPBH2BMD 小板，二者为原厂成套绑定结构，不可拆分混用，整套总成归属于 GE Vernova 发电控制核心硬件体系，广泛应用于燃气轮机、蒸汽轮机、联合循环发电机组的参数监测、信号采集、工况调理与闭环控制回路。
整套模块组合主要负责机组温度、压力、振动、转速、位移等关键工艺模拟量与开关量信号的隔离采集、滤波整形、精度校准、前置调理与数据转发，是轮机控制系统感知现场工况、实现负荷调节、保护逻辑判别、设备状态监测的前端核心硬件。其中 IS200AEPAH1ACB 为主板载体，承担核心信号运算、总线交互、数据处理与系统组态匹配功能；IS210BPPBH2BMD 为配套信号扩展小板，负责多路信号分流、回路隔离、端子信号预处理与链路补强，拓展主板信号通道容量与工况适配能力。
整套板卡总成针对电站强电磁干扰、温湿度交变、长期不间断运行、高频动态信号采集的严苛工况专项优化，采用工业级高精度采样芯片与全电气隔离架构，具备采样精度高、信号稳定性强、抗干扰能力突出、长期无零点漂移等优势。原生完全兼容 GE Mark VI 全系轮机机柜背板、系统总线与组态软件，为机组精准控参、稳定运行、故障溯源提供可靠的前端信号采集支撑，是电厂新机配套、老旧板卡替换、信号采集回路优化的标准化成套模块。
二、技术特点
1. 主辅板协同架构，信号采集精准全面
采用“主板核心运算+小板前端预处理”的分层架构，IS210BPPBH2BMD小板先对现场多路传感器信号进行初级滤波、浪涌抑制、电气隔离与信号规整，过滤现场杂波、脉冲干扰与工频串扰；再由IS200AEPAH1ACB主板完成高精度AD采样、数据校准、逻辑运算与总线上传。分层处理模式彻底解决电站复杂电磁环境下的信号失真、采样漂移、数据跳变问题，保障机组振动、温度、压力、转速等关键参数采集真实、精准、实时。
2. 高精度采样性能，适配机组精密控制工况
主板搭载16位高精度AD采样单元，采样精度可达±0.05%，具备毫秒级高速信号采集与刷新能力，可实时捕捉机组变负荷、启停切换、电网扰动过程中的微小参数变化。配合小板的信号前置优化能力，有效消除长线传输带来的信号衰减与波形畸变，长期运行无零点漂移、无参数偏移，完美适配轮机高精度闭环调节与保护阈值判别工况。
3. 全域电气隔离防护，抗干扰能力优异
整套板卡采用双层隔离防护设计，IS210BPPBH2BMD小板负责前端信号回路隔离，阻断现场设备启停、接地扰动、电压波动带来的干扰；IS200AEPAH1ACB主板实现板级总线与供电隔离，内置过压、过流、短路、静电、浪涌冲击多重防护机制。双重隔离可有效抵御电站强电磁辐射、地电位差、瞬态电网扰动，杜绝信号击穿、通道损坏、系统误采样等故障，大幅提升系统运行稳定性。
4. 多通道信号扩展，工况适配性强
依托IS210BPPBH2BMD小板的通道扩展能力，整套模块可同时兼容多路模拟量、开关量信号采集，覆盖轮机温度、压力、振动、轴位移、转速、阀位反馈、设备状态等全品类工况信号。单模块即可完成机组关键测点的集中采集与规整，简化机柜布线与信号回路，降低多点信号采集的干扰叠加风险。
5. 智能自诊断监测，故障定位精准
整套总成具备上电全维度自检+运行实时监测功能，上电后自动校验主板采样单元、总线链路、小板预处理通道、供电回路、信号回路完整性；运行过程中持续监测通道异常、信号断线、超量程、数据异常、链路干扰、板卡温升等隐患。可精准定位故障通道与故障类型，自动存储故障日志、上传系统告警，大幅缩短信号类故障排查时长。
6. 工业级加固设计，适配长周期无人值守运行
主板与小板核心元器件均经过宽温筛选、高低温循环、工业老化与抗振动测试，电路板采用三防涂覆工艺，具备防尘、防潮、防腐蚀、抗振动、抗老化特性。整机无机械易损部件，运行功耗低、发热量小，可长期耐受电站机柜温湿度波动、设备振动、高频电磁辐射，支持24小时不间断连续运行，满足发电机组长服役周期运维需求。
7. 标准化成套适配，免调试替换
整套板卡完全遵循GE Mark VI系统原厂硬件尺寸、插槽规格、接口定义、电气参数与总线协议，全面兼容轮机控制系统组态程序与机柜架构。老旧总成故障后可直接整套替换，无需修改现场布线、系统程序、采样参数与保护定值，无需二次校准标定，上电组态匹配后即可正常投运，维保效率高、改造成本低。
三、规格参数
1. 基础总成参数
- 成套型号：主板 IS200AEPAH1ACB + 附属小板 IS210BPPBH2BMD
- 品牌厂商：GE（通用电气，归属GE Vernova发电控制体系）
- 设备类型：轮机控制系统高精度信号采集调理成套模块
- 核心功能：现场工况信号隔离采集、前置滤波整形、高精度AD采样、参数校准、数据运算、总线数据上传、通道故障自诊断、机组工况监测
- 适配系统：GE Speedtronic Mark VI 轮机控制系统、联合循环机组DCS系统、发电机组励磁与监测系统
- 适配设备：燃气轮机、蒸汽轮机、联合循环发电机组、热电联产机组、机组传感器测点总成
- 适配场景：新机信号采集系统配套、老旧板卡整套故障替换、机组测点精度优化、信号干扰问题整改、控制系统维保升级
2. 电气与采样参数
- 工作供电：标准工业DC供电，适配GE Mark VI机柜专用供电规范，低功耗稳定运行
- 采样精度：16位高精度采样，稳态采样误差≤±0.05%，长期运行无零点漂移
- 采样速度：毫秒级高速刷新，适配机组动态变工况信号快速采集需求
- 信号处理：小板前置滤波、隔离、波形整形，主板精准采样、数据校准、误差修正
- 隔离性能：主辅板双层电气隔离，彻底隔离信号侧与系统控制侧，抗地电位干扰、电磁串扰
- 电气防护：内置过压、过流、短路、浪涌、静电、反向电压多重防护，耐受工业电气扰动
3. 通讯与运行参数
- 通讯协议：兼容GE Mark VI原厂专用总线协议，支持系统组态识别、高速数据上传、远程参数诊断
- 数据功能：实时上传各通道测点参数、板卡运行状态、通道故障信息、异常告警数据
- 容错性能：单通道故障独立隔离，不影响其他通道采样与模块整体运行
- 运行模式：连续不间断采样运行，适配机组全天候运行监测需求
4. 环境工况参数
- 工作温度：-40℃～+70℃，适配电站机房宽温波动工况
- 存储温度：-40℃～+85℃
- 工作湿度：5%～95%RH（非凝露），适配密闭机柜恒温恒湿环境
- 防护工艺：军工级三防涂覆，防尘、防潮、防腐蚀、抗氧化、抗霉菌、抗老化
- 抗干扰等级：满足电站高端工业EMC抗干扰标准，耐受强电磁辐射与设备振动干扰
5. 结构与运维参数
- 安装方式：标准机柜嵌入式插槽安装，小板板载集成于主板，成套对接背板接口，接触稳固、抗震性强
- 结构特性：主辅板一体化成套结构，集成度高、无机械易损件、故障率低、运行稳定
- 替换特性：整套标准化总成替换，无需改线、改程序、二次校准，上电即可投运
- 运维特性：支持故障通道精准定位、数据溯源，无需日常频繁校准，运维便捷、成本低
四、工作原理
整套 IS200AEPAH1ACB+IS210BPPBH2BMD 模块总成上电后，主板先完成整机硬件初始化、总线链路握手、采样参数校准，同时自动检测附属小板的连接状态与通道完整性，完成全板卡自检，无异常后进入正常采样运行工况。
现场各类传感器输出的温度、压力、振动、转速、位移等模拟量与状态开关量信号，首先进入 IS210BPPBH2BMD 小板 完成前端预处理，通过板载滤波电路、阻抗匹配单元与电气隔离回路，过滤工业现场杂波干扰、工频串扰与电压瞬变，规整信号波形、抑制信号衰减，输出纯净、稳定的标准信号传输至主板。
信号送入IS200AEPAH1ACB 主板 后，由高精度AD采样单元完成信号模数转换、精准采样与数据校准，结合系统组态参数完成数据运算、逻辑判别与工况分析，最终将标准化后的机组工况数据通过系统总线上传至上层主控系统，为机组负荷调节、阀位控制、保护逻辑动作、工况监测溯源提供精准数据依据。
运行全程，主辅板协同实时监测各信号通道状态、数据质量、供电工况与通讯链路，一旦检测到信号断线、超量程、数据异常、通道故障、通讯波动等隐患，立即锁定故障通道、记录故障代码、上传系统告警，隔离异常信号避免影响整机采样与系统逻辑，全方位保障机组信号采集真实可靠、工况监测精准稳定。
五、应用场景
1. 轮机机组全工况信号采集
作为GE Mark VI轮机控制系统核心前端采集总成，负责燃气轮机、蒸汽轮机、联合循环机组核心工艺测点的信号采集与预处理，覆盖振动、温度、压力、转速、轴位移、阀位反馈等关键参数，为机组启停控制、变负荷调节、稳态运行监测提供核心数据支撑。
2. 机组保护逻辑信号支撑
为机组超温、超压、振动超标、转速异常、轴位移超限等保护逻辑提供精准原始采样数据，保障保护系统判别精准、动作可靠，杜绝因信号失真、采样漂移引发的保护误动、拒动问题，筑牢机组安全运行防线。
3. 老旧采集系统优化替换
针对老旧机组同款板卡出现的采样失准、数据跳变、通道损坏、抗干扰能力下降、频繁告警等问题，采用本成套主辅板总成直接替换，无需改造系统架构与布线，低成本完成前端采集系统性能优化，提升机组监测精度与运行稳定性。
4. 复杂工况信号抗干扰整改
依托主辅板双层隔离、分层信号处理架构，专门解决电站强电磁环境下的信号干扰、数据波动、采样不稳定问题，适用于电磁复杂、干扰强烈、测点密集的大型能源工控场景。
