一、产品概述

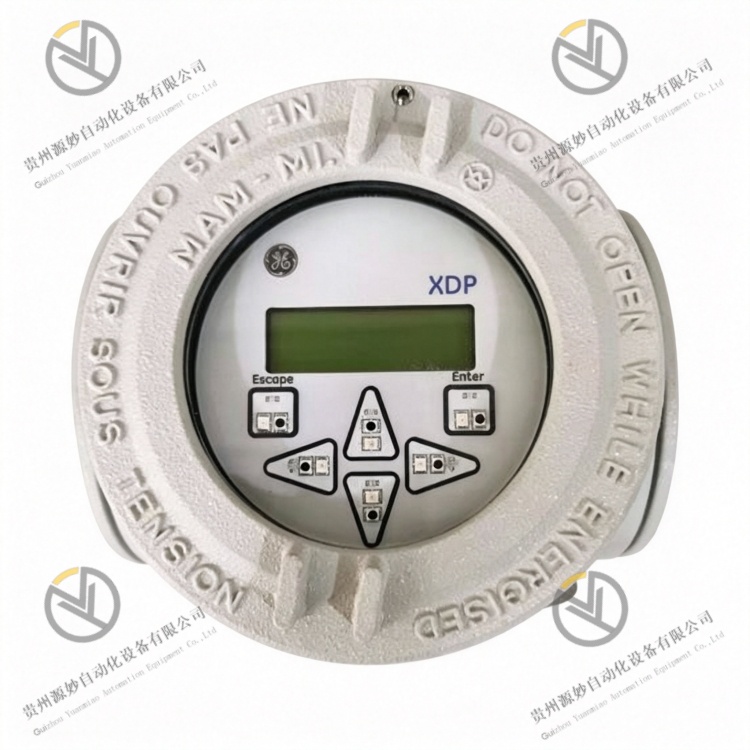

GE XDP-221-2 是Panametrics 系列本安防爆型气体分析仪本地显示与变送模块，专为油气、化工、电力等高危防爆区域设计，是氢气、氧气等工艺气体在线分析系统的核心人机交互与信号转换单元。该设备配套适配 XMO2、XMTC、O2X1 等系列气体传感变送器，可精准采集、就地显示、隔离变送氧气、氢气气体浓度（百分比/ppm）参数，同时集成参数组态、本地操作、报警输出、信号远传功能，彻底解决防爆区域气体监测设备操作难、读数不便、信号兼容性差、运维繁琐等行业痛点。
作为工业防爆级专用显示变送单元，XDP-221-2 取得严苛防爆认证，支持 Class I Division 1、Ex d IIC T6 最高等级防爆工况，可直接安装在 Zone1 高危易燃易爆区域。设备采用微处理器架构、红外透窗触控按键、全隔离信号输出设计，无需开启防爆腔体即可完成现场参数设置、量程修改、校准操作，杜绝开盖动火风险。搭载宽幅通用交流供电、内置24VDC传感供电、可编程模拟量输出、多路报警触点，具备测量精度高、防爆等级高、抗干扰能力强、免开盖运维、长期运行稳定等核心优势。整机采用加固防爆壳体、防尘防腐工业工艺，适配高温、粉尘、强电磁干扰、易燃易爆等恶劣工况，支持7×24小时不间断连续运行，广泛应用于石化炼化、油气储运、电厂氢冷机组、精细化工、制药防爆车间等场景的气体监测系统新建配套、老旧分析仪升级、防爆监测点位改造、现场可视化运维优化等工程项目。
二、核心功能
1、防爆区域免开盖本地操作与可视化显示：搭载红外透窗触控按键与高清数据显示界面，操作人员无需打开防爆密封腔体，即可在危险区域直接完成参数查看、量程设定、校准配置、功能切换，彻底规避防爆区域开盖带来的安全隐患，大幅提升现场调试、巡检、校准的安全性与便捷性，适配高危防爆工况常态化运维需求。
2、氢气、氧气双介质精准监测适配：原生支持工业氧气、氢气两大核心工艺气体监测，可识别百分比浓度与 ppm 微量浓度双量程，内置三组专用算法曲线，完美适配电厂氢冷机组、化工防爆气体、惰性气体微量氧检测等高精度监测场景，测量线性度高、长期无漂移，满足工艺精密监测标准。
3、可编程全隔离模拟量变送输出：支持用户自定义编程配置 0/4~20mA、0~2VDC 标准模拟信号输出，信号全隔离抗干扰，可适配各类DCS、PLC、记录仪、工控采集系统，量程可自由设定（0~100%VOL、0~10000ppm全覆盖），通用性极强，兼容主流工业自控系统信号接入规范。
4、多路报警逻辑输出，安全联锁防护：集成4路工艺超限报警、1路设备故障报警独立继电器触点输出，可自定义高低限报警阈值、报警滞后、报警逻辑。可直接对接现场声光报警器、系统联锁回路，实现气体浓度超限预警、设备故障告警、工艺安全联锁切断，构建完整的气体监测安全防护体系。
5、内置传感专用24VDC稳压供电：设备自带隔离24VDC稳压输出电源，可直接为 XMO2、XMTC、O2X1 等配套气体变送器稳定供电，无需外接辅助电源，精简现场布线结构，减少防爆接线节点，降低现场施工复杂度与故障隐患，提升整套监测系统稳定性。
6、自动校准与长期免维护运行：支持全自动校准、零点验证、量程自校验功能，可自动联动取样电磁阀回路完成标气校准、误差修正，无需人工频繁干预。内置数据记忆与故障日志存储功能，可留存历史监测数据与故障记录，方便数据溯源、工艺分析与设备运维诊断。
7、超宽电压通用供电，工况适配性极强：采用85~264VAC宽幅通用交流输入设计，适配全球工业供电标准，可耐受现场电压波动、谐波干扰，供电适应性强，杜绝电压不稳导致的设备重启、数据异常、变送失效问题，适配复杂工业供电工况。
三、技术参数
参数项目 | 技术规格 |
|---|
产品型号 | XDP-221-2 |
产品品牌 | GE（General Electric） |
产品系列 | 防爆气体分析显示变送模块系列 |
产品类型 | 防爆型气体分析仪本地显示操作单元、隔离信号变送器 |
适配监测介质 | 氧气（O₂）、氢气（H₂）工艺气体 |
测量量程范围 | 0~100%VOL、0~10000ppm 可编程自定义 |
防爆等级 | Class I Division 1 B/C/D、II 2 GD Ex d IIC T6 Gb 最高防爆等级 |
适用区域 | Zone1/Class I Div1 易燃易爆危险区域 |
操作方式 | 红外透窗按键，免开盖本地组态操作 |
输入供电 | 85~264VAC，47~63Hz，额定功耗≤40W |
传感辅助供电 | 内置24VDC稳压输出，适配全系配套气体变送器 |
模拟量输出 | 隔离型 0/4~20mA、0~2VDC 可编程切换 |
报警输出 | 4路工艺报警、1路设备故障报警，继电器触点输出 |
校准功能 | 全自动零点校验、量程校准、自动误差补偿 |
数据功能 | 数据记忆存储、故障日志留存、工艺曲线适配 |
工作温度 | -20℃ ~ +60℃ 工业宽温防爆工况适配 |
存储温度 | -40℃ ~ +85℃ |
环境湿度 | 5%~95%RH，无冷凝，适配防爆车间高湿工况 |
运行特性 | 防爆等级高、免开盖安全运维、测量线性度好、信号隔离无干扰、自动校准免维护、报警逻辑完善 |
硬件工艺 | 防爆密封壳体、钢化透窗、工业微处理器、全隔离信号电路、抗干扰PCB |
适配设备 | GE XMO2、XMTC、O2X1 全系气体分析变送器 |
核心优势 | IIC T6顶级防爆、危险区免开盖操作、氢氧双介质监测、全隔离可编程变送、多路安全报警输出、自带传感供电、全自动校准、宽电压适配、适配高危工业工况 |
四、工作原理
GE XDP-221-2 采用变送器信号采集‑数据运算校准‑本地可视化显示‑可编程信号变送‑报警逻辑判定‑数据存储溯源的一体化闭环工作机制。设备接入85~264VAC工业宽幅电源后，自动完成整机硬件自检、显示单元初始化、输出回路校准、报警逻辑复位，确认供电、电路、输出、通讯单元正常后，进入常态化气体监测与变送运行状态。
设备实时接收配套XMO2、XMTC等气体变送器采集的现场氢气、氧气原始传感信号，通过内置高精度运算芯片与专用气体算法曲线，完成信号降噪、温度补偿、线性修正、浓度换算，精准输出百分比或ppm浓度数值。相较于传统显示设备，该模块可自动修正工况温湿度、压力波动带来的测量偏差，保障复杂工况下气体监测数据精准稳定，杜绝数据漂移、跳变、失真问题。
处理后的标准浓度数据一方面实时刷新至本地防爆显示屏，操作人员可通过红外透窗按键直观读取数据、修改量程、触发校准、配置报警参数，全程无需开启防爆腔体，彻底规避高危区域动火、失爆风险；另一方面通过可编程隔离模拟量输出回路，将气体浓度信号转换为标准4~20mA/0~2VDC工业信号，隔离远传至PLC、DCS、工控系统，实现远程数据监控与工艺联动控制。
模块内置智能报警判定机制，实时对比实时浓度与预设高低限阈值，当气体浓度超限或设备出现故障异常时，自动触发对应继电器报警输出，驱动现场声光报警或系统联锁动作，及时规避工艺安全风险。同时设备支持全自动校准流程，可联动外接标气回路完成零点、量程自动校验与误差补偿，自动留存校准记录与故障日志，实现长期免维护稳定运行，保障整套气体监测系统精准、安全、闭环可控。
五、系统架构兼容性
GE XDP-221-2 是 GE Panametrics气体分析系统原厂标配核心显示变送单元，硬件参数、信号协议、运算逻辑、供电规格完全适配XMO2、XMTC、O2X1等全系GE气体传感变送器，实现100%无缝对接，是工业防爆气体监测系统的标准配套设备。
模块输出信号完全遵循国际工业自控标准，隔离型4~20mA/0~2VDC模拟信号可无障碍适配西门子、ABB、罗克韦尔等全品牌PLC、DCS、SCADA监控系统、无纸记录仪、数据采集终端，无品牌适配壁垒，系统通用性与拓展性极强。自带24VDC传感供电，无需外接辅助电源，可独立构建完整的“变送器+显示变送单元+上位系统”监测架构，适配独立点位监测、多点位集中组网等多种系统模式。
标准化防爆结构与安装方式，完美适配老旧防爆气体监测系统的升级改造。可直接替换老旧非防爆显示单元、无校准功能变送设备，改造过程无需改动原有传感回路、布线结构与自控逻辑，即装即用、零适配风险、零调试成本。有效解决老旧设备无本地显示、运维繁琐、信号不稳定、无报警联锁、无法校准等痛点，全面提升防爆气体监测系统的安全性、精准度与智能化运维水平。
六、应用场景
GE XDP-221-2 针对传统防爆气体监测设备开盖运维风险高、无本地可视化操作、信号不可编程、无自动校准、无安全联锁、数据精度差等行业痛点设计，凭借IIC T6顶级防爆等级、免开盖安全操作、氢氧双介质精准监测、全隔离可编程变送、全自动校准、多路安全报警的核心优势，专注于各类高危易燃易爆工业区域的气体浓度在线监测、就地显示、信号远传与安全联锁场景。
广泛应用于火力发电厂氢冷机组氢气监测、石油石化炼化装置、油气储运防爆区域、精细化工反应车间、制药防爆洁净车间、煤化工装置、危废处理防爆区域等工业高危场景。主要承担现场氧气、氢气微量浓度与百分比浓度实时监测、本地可视化读数、参数就地校准、标准信号远传、超限报警、设备故障告警、工艺安全联锁保护等核心任务，适用于防爆气体监测系统新建成套、老旧分析仪设备升级、高危点位监测改造、气体监测精度优化、防爆系统安全等级提升等各类工程项目。可有效解决防爆区域设备运维不安全、气体监测数据漂移、信号不兼容、无联锁防护、人工校准繁琐等问题，全面提升工业防爆区域气体监测的精准性、安全性、稳定性与运维便捷性，保障高危工艺流程长期安全、稳定、合规不间断生产运行。
