一、产品概述

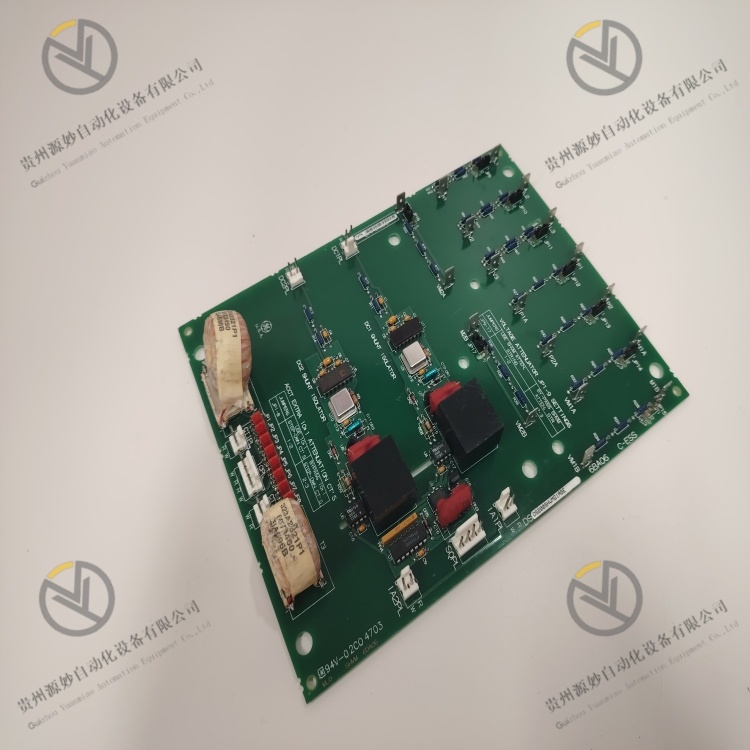

GE DS200SHVMG1AGE 是Mark V 涡轮与励磁控制系统配套高压信号监测板（SHVM，High Voltage Monitor Board），主要应用于 EX2000/EX2100 发电机组励磁系统，是励磁功率单元高压侧电压、电流信号采集监测专用板卡，广泛配套火电、联合循环电站汽轮发电机组励磁整流系统。 该板卡作为励磁功率回路高压测点与 Mark V 主控机架之间的信号转换接口，负责采集励磁主回路高压电压、电流、绝缘状态信号，将大功率励磁回路高压模拟量信号进行降压隔离、信号调理，转换为控制系统可识别的低压信号送入主控单元，用于励磁闭环调节、过电压、过电流、接地故障监测及保护跳闸判断。 板卡采用标准 VME 板卡规格，安装在 Mark V VME 机架插槽，通过 VME 背板总线与主控板、PCCA 电源连接板协同工作。它直接监测 SCR 整流桥高压侧工况，实时反馈功率单元运行状态，一旦检测到励磁回路过压、过流、接地异常，配合系统保护逻辑触发机组联锁动作。 产品遵循 GE Mark V 原厂硬件设计规范，通过绝缘耐压、浪涌冲击、高低温循环、长期老化等可靠性测试，PCB 采用三防涂覆工艺，耐受电站控制柜高温、粉尘、潮湿、强电磁干扰环境，支持 7×24 小时不间断运行，是存量励磁系统检修、备件替换、技改项目的核心备件板卡。

二、功能特性

2.1 励磁高压回路电压 / 电流采集

采集励磁 SCR 整流桥侧高压电压、电流模拟量信号，完成高压信号取样，为励磁调节、功率计算提供原始测量数据，实时监控励磁主回路输出工况。

2.2 高压隔离信号变换

内置高压隔离采样电路，实现励磁功率强电回路与 Mark V 机架弱电控制回路电气隔离，将高压大信号转换为低压标准模拟信号，阻断高压窜入控制机架，保护主控系统硬件安全。

2.3 励磁回路接地故障监测

集成接地检测回路，持续监测励磁功率侧对地绝缘状态，识别励磁绕组、整流桥接地故障，故障信号上传至主控系统，触发接地报警与保护联锁。

2.4 过压、过流故障监测与告警

实时监测励磁回路电压、电流幅值，超限后生成故障标记，通过 VME 总线上传 Mark V 主控，在上位 HMI 产生报警信号，参与励磁系统保护跳闸逻辑。

2.5 VME 背板总线双向数据交互

依托 VME 工业标准背板总线，将调理后的高压测点数据、板卡诊断信息周期性上传主控 CPU；接收主控下发的组态、自检指令，实现和机架内 PCCA 板、主控板协同控制。

2.6 板卡自检与状态诊断

板载自检电路，上电及运行期间持续检测板卡供电、采样通道、隔离回路健康状态，通道失效、板卡供电异常时生成诊断代码上报系统，快速定位测点或板卡故障。前面板配置 LED 指示灯，本地直观显示运行 / 故障状态。

2.7 模块化 VME 插拔式安装

标准 VME 板卡机械尺寸，适配 Mark V 机架插槽，可在机组停机检修工况下原位拆装替换；三防涂层 PCB，抗潮湿粉尘腐蚀，适合电厂长期连续运行。

三、技术参数

3.1 核心适配参数

3.2 电气性能参数

3.3 环境与物理参数

四、硬件配置与结构优势

4.1 核心硬件配置

DS200SHVMG1AGE 硬件由高压取样分压 / 电流采样回路、高压隔离变换单元、模拟信号调理电路、接地故障检测电路、板载电源稳压电路、VME 总线接口逻辑芯片、前面板 LED 状态指示灯阵列、三防多层 PCB 基板构成。 来自励磁 SCR 功率桥的高压电压、电流信号接入板卡前端采样端子，经过高压分压、电流取样后送入隔离变换单元，将强电高压信号隔离降压，再由模拟调理电路滤波、放大，输出标准化低压模拟信号。接地检测电路持续监测功率回路对地绝缘阻抗，判断接地故障。 板载电源模块从 VME 背板取电，稳压滤波后为采样、隔离、逻辑芯片提供稳定弱电。VME 接口单元完成信号数据打包，通过 VME 背板上传主控。板卡尾部镀金 VME 连接器保障机架可靠连接；强弱电区域在 PCB 上物理分区，降低高压侧对控制回路的电磁干扰。

4.2 结构与工程优势

标准 VME 板卡规格，可直接安装至 Mark V 原有机架槽位，无需改造机柜，停机检修支持原位备件更换。 独立高压隔离采样架构，实现励磁功率强电与控制系统弱电安全隔离，避免高压击穿损坏机架内主控板卡。集成接地、过压、过流一体化监测，一块板卡完成励磁功率单元多项保护测点采集，简化励磁系统硬件架构。 板载自诊断配合面板 LED，方便运维人员快速区分是励磁一次回路故障，还是板卡采集通道损坏。同 DS200 系列其他板卡运维体系统一，备件仓储、检修规程一致，适合存量 EX2000/EX2100 励磁机组长期运维与战略备件储备。

五、工作原理

DS200SHVMG1AGE 工作流程：励磁功率回路高压信号 → 前端高压取样电路 → 高压隔离变换单元 → 模拟信号调理滤波 → VME 接口单元 → Mark V 主控 CPU；同步进行对地绝缘阻抗监测。 励磁系统运行时，SCR 整流桥输出高压励磁电压、电流接入 DS200SHVMG1AGE 采样端子。高压信号先通过分压、电流取样回路进行信号提取，送入高压隔离单元，实现强弱电隔离，将高压大信号转换成安全低压模拟信号。调理电路滤除功率回路产生的谐波、浪涌噪声，稳定信号输出。 接地监测回路持续检测励磁回路对地绝缘电阻，一旦绝缘下降，判定接地故障。处理后的电压、电流、接地状态数据通过 VME 背板总线上传至 Mark V 主控。主控基于采集信号完成励磁闭环调节、励磁功率计算，同时执行过压、过流、接地保护逻辑，异常时输出报警或触发跳闸联锁。 板卡自诊断电路实时巡检供电、采样通道完整性，当通道损坏、板卡供电异常时，点亮面板故障 LED 并上传故障诊断代码，提示运维开展故障排查。

六、常见问题及解决办法

6.1 励磁电压 / 电流测量值漂移、读数不准

6.2 系统误报励磁接地故障，但一次回路绝缘正常

6.3 板卡上电 LED 无显示，板卡不工作

6.4 VME 总线通讯中断，主控报板卡失联
