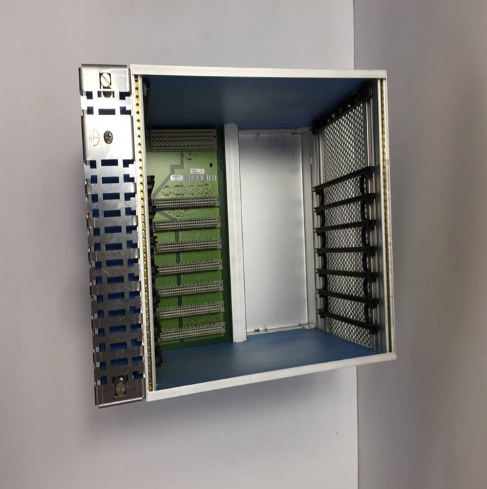

HIMA H51Q-HRS（物料编码 B5233-2，订货号 997205233）隶属于德国黑马 HIQuad H51q 系列
超高可用度双冗余 SIL3 安全中央控制系统机架总成，是 SIS 安全仪表系统、ESD 紧急停车系统、FGS 火气监测系统的核心主控单元，采用双 CPU、双 I/O 总线、三路电源全冗余容错架构，满足 IEC 61508 SIL3、AK6 最高工艺安全等级要求。
整套机架标配双 F8650 安全中央处理器模块、三路 F7126 冗余电源模块、F7131 电源监测模块，搭载双路独立安全 I/O 总线，每路总线支持 128 点安全测点，最多可扩展 16 个远程 I/O 子机架，总计实现 256 路安全 I/O 信号的采集、联锁运算与故障安全输出。系统搭载全域硬件自诊断、故障安全失效设计，单通道、单电源、单总线任意单点故障均不会触发安全误动作或拒动作，通过 TÜV、CE、UL、ATEX 2 区防爆认证，广泛应用于石油炼化、燃气电站、煤化工、油气长输管道、LNG 接收站等高风险工艺装置，是大型安全控制系统新建扩容、老旧 H51q 系统硬件备件替换、安全等级升级改造的核心成套设备。
1. 双冗余安全 CPU 运算单元
机架搭载2 块 F8650 同步安全中央处理器模块，采用时钟同步双冗余并行运算架构，两路 CPU 同步采集 I/O 数据、独立执行安全联锁逻辑，通过硬件交叉比对校验运算结果，任一 CPU 通道硬件故障、程序异常、时序失步时，系统自动隔离故障处理器，由正常通道无扰动承接全部安全控制任务，杜绝单点运算故障引发保护误动、拒动。板载锂电池用于 SRAM 运行数据与系统硬件时钟断电缓存，保障断电后事件日志、联锁状态、组态参数临时留存，支持 SILworX、ELOP II 官方安全软件编程组态，最小安全扫描周期可达 10ms，满足紧急工况毫秒级跳闸响应要求。
2. 三路冗余电源供电与监测单元
配置 3 台 F7126 24VDC 转 5VDC 高频开关电源模块，三路电源并联热冗余运行，任意一路电源模块故障、断电、过载时，剩余两路自动均分负载不间断供电，为背板、CPU、通信模块提供稳定控制电源。配套 F7131 电源监测模块，实时监测 5V 系统母线电压、各路电源运行状态、后备电池电压，电压越限、电源故障时即时锁存故障代码、本地面板告警并上传至上位监控系统，实现供电回路故障提前预警，规避系统失电安全风险。
3. 双路独立冗余安全 I/O 总线单元
机架背板集成两套完全物理隔离的安全 I/O 总线，每路总线最大支持 128 个安全 I/O 测点，可分别挂载本地及远程分布式 I/O 子机架，两路总线互为冗余备份，单条总线断线、短路、电磁干扰失效时，系统自动切换至备用总线完成数据交互。总线内置 CRC 数据校验、时序纠错、通道断线诊断机制，支持 I/O 模块在线热插拔更换，维保作业无需整套安全系统停机，大幅降低高危装置运维安全风险与停产损失。
4. 多通道扩展通信交互单元
CPU 模块可扩展协处理器、以太网、Profibus-DP 通信模块，最多搭载 3 块 F8621A 串口协处理器、5 块工业总线通信板卡，原生支持 Modbus TCP/RTU、PROFINET、HIMA 安全专用以太网协议，可同时对接 DCS、SCADA、火气系统、第三方 PLC，实现四遥数据交互、远程参数整定、程序在线下装、故障事件与历史录波远程调取，适配智能工厂全厂自动化集中运维架构。
5. 工业防护 19 英寸标准机架结构单元
采用 19 英寸 5U 标准 DIN 机柜嵌入式机架结构，高强度钢制屏蔽背板，PCB 全板三防涂覆工艺，具备优异抗震、防尘、防潮、抗强电磁干扰能力。前面板集成多路 LED 状态指示灯，分别指示系统运行、CPU 同步、电源正常、总线故障、系统降级、硬件异常等工况，运维人员可快速定位故障通道与故障类型；同系列 H51q 机架硬件背板、安装规格完全兼容，可原位替换老旧 HS、HR 系列同架构安全机架。
三、技术参数
（一）电气参数
- 外部供电：24VDC 工业直流供电，电压适配范围 19.2～28.8VDC，三路冗余电源并联输入
- 主控配置：双路 F8650 安全 CPU 同步冗余架构，最小安全扫描周期 10ms
- I/O 扩展能力：双独立安全总线，单总线 128 点，总最大 256 路安全 I/O，支持 16 个远程 I/O 子机架
- 通信扩展：最多 3 路 RS485 协处理通道、5 路工业以太网 / Profibus-DP 总线通道
- 安全等级：IEC 61508 SIL3、AK6、PL e 安全认证，硬件故障诊断覆盖率≥99%
- 数据缓存：板载锂电池后备缓存，断电可临时保存运行参数、事件日志、系统时钟
- 保护机制：电源反接、过流、浪涌多级防护，总线短路隔离、CPU 双通道故障容错保护
（二）环境参数
- 工作温度：-20℃～+70℃；存储运输温度：-40℃～+85℃
- 相对湿度：5%～95% RH，无凝露、无腐蚀性气体、无导电粉尘
- 电磁兼容：符合 IEC 61000 工业最高等级 EMC 抗干扰标准
- 防护等级：IP20，仅限室内防爆、通风型标准控制柜安装
（三）机械参数
- 安装方式：19 英寸 5U 标准机柜嵌入式机架安装
- 整机外形尺寸：5U 高度标准工业机架规格
- 整机净重：约 7.5kg（含预装 CPU、电源、监测全套模块）
- 工艺防护：钢制屏蔽机架、背板 PCB 全板三防涂覆、抗震防松卡扣结构
- 原产地区：德国
1. 全维度三重冗余容错，彻底规避单点安全失效
CPU、系统电源、I/O 总线三路独立冗余设计，任意单一硬件通道故障、线路短路、电磁干扰异常时，系统自动隔离故障支路，无扰动切换至冗余通道维持安全联锁持续运行，既可以避免非计划工艺停机造成经济损失，又能保障火灾、泄漏、超压等紧急工况下 ESD 紧急停机、泄压、隔离等安全动作可靠执行，完全满足化工、油气高危行业强制 SIL3 安全规范要求。
2. 大容量分布式 I/O 扩展，适配大型工艺装置控制需求
双总线合计 256 点安全测点承载能力，支持本地机架 + 16 套远程 I/O 子机架分布式部署，可实现厂区多装置、多区域安全信号集中采集与联锁管控，无需多套独立安全控制器组网，简化系统架构、降低软硬件投入与运维复杂度，适配炼化联合装置、长输压气站等大型高危项目安全控制系统建设。
3. 全域精细化硬件自诊断，故障可视可溯源可预警
系统实时巡检双 CPU 运行状态、三路电源电压、双总线通信质量、每一路 I/O 通道断线 / 短路 / 负载异常，所有故障附带高精度时间戳存储本地事件库，可就地面板告警、上位系统弹窗预警，支持按故障类型、时间区间检索导出事件日志，既可以快速完成现场故障定位检修，也可满足安全生产合规审计、工艺事故复盘溯源要求。
4. 支持 I/O 模块在线热插拔，装置无需停机维保
冗余总线硬件隔离架构下，故障 I/O 模块可在系统正常运行期间直接插拔更换，更换过程不会触发安全联锁误动作、系统降级停机，高危工艺装置无需泄压、停工即可完成硬件维保，极大降低设备检修带来的安全生产风险与停产经济损耗。
5. 标准化组态与硬件兼容，系统升级改造高效便捷
配套官方 ELOP II、SILworX 经过安全认证的编程软件，支持工程一键备份、参数批量导入导出、程序在线无扰下装；H51q 全系列机架背板、模块接口、通信协议标准化，老旧 H41q、H51q-HR/HS 系统可平滑升级替换，原有安全组态工程可兼容迁移复用，大幅缩短控制系统改造停机调试时长。
6. 工业级宽温高可靠设计，长期免维护稳定运行
整套系统采用无风扇无源散热架构，无运动类易损耗元器件，宽温工业元器件搭配金属屏蔽、三防电路板防护工艺，可长期耐受控制柜高温、粉尘、潮湿、变频器强电磁辐射、设备持续振动等恶劣工况，平均无故障运行时间长，仅需定期巡检除尘、周期性更换后备锂电池即可保障系统长期可靠运行。
- 石油炼化、精细化工、煤化工装置 SIS 安全仪表、ESD 紧急停车、FGS 火气探测系统核心主控硬件配套。
- 燃气、火力、水电厂汽轮机组、锅炉装置安全保护、厂用电联锁、锅炉紧急跳闸控制系统部署。
- 油气长输管道、压气站、LNG 接收站、地下储气库高压工艺设备超压、泄漏安全联锁监控场景。
- 矿山、制药、大型冶金装置高危工艺安全防护、机械设备安全停机、防爆区域安全监控系统搭建。
- 老旧 HIMA H41q/H51q 系列安全控制系统硬件老化、单通道冗余失效、I/O 测点不足的系统升级、备件替换与安全可靠性改造项目。
