一、概述

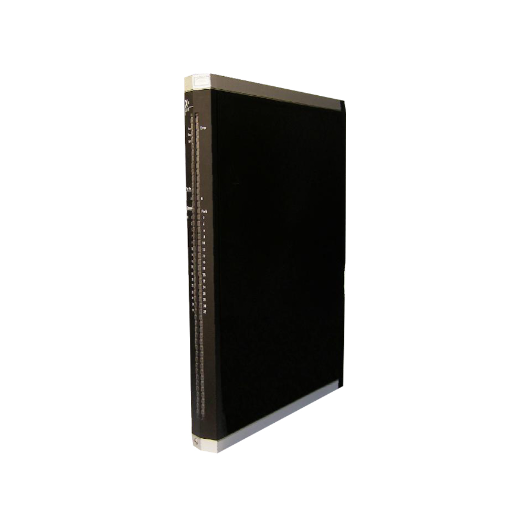

HIMA X‑AI‑32‑01 是HIMax系列高密度SIL4级安全模拟量输入模块，专为HIMax安全仪表控制系统（SIS）设计，是流程工业高危工况下大批量工艺模拟参数采集的核心IO单元。该模块单卡集成32路独立模拟量输入通道，主要用于现场4~20mA标准工业模拟信号的连续采集，精准采集温度、压力、流量、液位、阀位、设备振动等工艺变送器参数，为装置ESD紧急停车、工艺安全联锁、参数超限保护、机组安全管控提供高可靠、高精准的底层数据支撑。
模块遵循HIMA安全级硬件设计规范，搭载高精度安全ADC转换单元，内置通道独立电气隔离、多级硬件滤波与软件算法降噪机制，可有效抵御工业现场电磁干扰、信号抖动、数值漂移、采样失真等问题。整机通过IEC 61508 SIL 4、ISO 13849 PL e最高安全等级认证，具备完善的板卡自诊断、断线检测、超量程识别、故障安全防护能力。适配石油化工、油气储运、电力热电、煤化工等装置24小时不间断安全运行工况，凭借高密度通道设计，可大幅缩减机柜占用空间，广泛用于新建SIS系统成套、老旧系统模拟量点位扩容、老旧IO模块替换、安全控制系统精细化技改场景。
二、技术特点
1. 高密度32路通道集成，节省机柜资源
单模块集成32路独立安全模拟量输入通道，是HIMax系列高密度采集IO模块，相较于常规多路AI模块，可极大提升单机架测点容量，减少机架、模块数量与布线复杂度，大幅节约机柜安装空间、降低硬件采购成本与后期运维工作量，适配大型装置大批量模拟测点集中采集的工程需求，系统架构更精简、规整。
2. SIL4最高安全等级，采集数据安全可靠
模块通过Exida权威第三方认证，满足IEC 61508 SIL 4、ISO 13849 PL e最高安全标准，硬件电路采用安全冗余校验架构，每路通道采样数据均经过多重校验与故障判定，杜绝数据失真、采样异常引发的联锁误动、拒动问题。严格遵循故障安全设计逻辑，通道故障、硬件异常时自动触发安全兜底机制，从源头保障SIS系统工艺联锁与安全保护逻辑的准确性、可靠性。
3. 高精度采样转换，工况适配性极强
搭载工业级高分辨率安全ADC模数转换芯片，信号线性度优异、温漂误差极低，可精准捕捉工艺参数微小动态波动，有效规避现场信号漂移、数值跳变、采样滞后、数据失真等常见问题。长期采样稳定性优异，可满足高危工艺装置精准参数监测、超限联锁、稳态工艺管控的高精度采集要求，保障安全控制逻辑精准执行。
4. 全通道隔离抗干扰，复杂工况运行稳定
各路采集通道配备独立电气隔离结构，彻底隔离现场一次设备干扰回路与SIS系统核心安全总线，有效抵御强电磁辐射、电压浪涌、静电干扰、接地环流、高频杂波等工业干扰。搭配多级硬件滤波+软件算法双重降噪机制，彻底滤除工况抖动与瞬时干扰脉冲，彻底解决化工、电站强干扰工况下的信号不稳定问题，保障采样数据持续平稳。
5. 全域智能自诊断，运维高效便捷
搭载板卡级、通道级全方位自诊断机制，可全天候实时监测模块硬件状态、总线通讯工况、单通道信号状态，精准识别信号断线、回路短路、超量程、信号异常、通道故障、总线断连等各类故障。可通过SILworX组态软件在线实时监测、通道标定、故障精准定位，支持在线故障告警与事件记录，大幅简化现场调试、日常巡检与故障排查流程，降低系统运维难度。
6. 工业加固三防设计，全天候稳定运行
采用工业级加固PCB与三防敷形涂层防护工艺，精选耐高温、抗老化、高稳定性工业元器件，整机通过高低温循环、湿热老化、振动冲击、电磁兼容EMC等全套工业可靠性测试。具备防尘、防潮、防腐、抗振动、抗电磁干扰、宽温稳定运行特性，可长期适配高温、高湿、强干扰的工业严苛工况，全年不间断稳定运行，设备故障率低、使用寿命长。
三、技术规格
1. 基础参数
型号：HIMA HIMax X‑AI‑32‑01；品牌：HIMA（德国黑马）；系列：HIMax 高端安全SIS系统IO模块；类型：高密度SIL4级安全模拟量输入模块；适配系统：HIMA HIMax全系SIS安全仪表控制系统；核心功能：32路4~20mA模拟信号高精度采集、模数转换、数据校验、故障自诊断、安全数据上传；应用场景：石油化工、煤化工、油气储运、燃气发电、联合循环电站等装置SIS安全监测、工艺联锁、超限保护、紧急停车控制系统。
2. 电气与采集参数
通道数量：32路独立隔离模拟量输入通道；适配信号：标准4~20mA DC工业模拟电流信号；采样精度：高精度ADC转换，低温漂、高线性度、无零点偏移；信号处理：多级硬件滤波+软件算法降噪，抑制高频干扰与信号抖动；防护机制：单通道独立电气隔离、浪涌抑制、过压过流保护、短路防护；诊断功能：通道断线检测、超量程检测、短路故障诊断、数据异常校验；采集特性：采样响应迅速、数值稳定无跳变、长期运行无漂移、数据可溯源。
3. 结构与安装参数
结构形式：标准HIMax机架式加固IO板卡，工业三防涂层防护；安装方式：HIMax系统机架标准插槽嵌入式安装，适配系统背板总线精准对接；状态指示：板载LED状态指示灯，直观显示模块运行、故障、总线通讯状态；运维适配：支持SILworX组态、在线标定、在线诊断、不停机维护；硬件工艺：抗老化、防潮防腐、抗振动、抗电磁干扰工业级加固工艺。
4. 环境参数
工作温度：0℃～+60℃；储运温度：-40℃～+85℃；工作湿度：5%～95%RH（非凝露、无腐蚀性气体）；环境耐受：抗机械振动冲击、强电磁干扰、耐湿热老化、防尘防潮；适配工况：化工装置自控机柜、电站主控机房、就地防爆机柜、高温高湿工业自控场景。
四、工作原理
HIMA HIMax X‑AI‑32‑01模块遵循多路信号隔离接入→硬件滤波调理→高精度ADC转换→数据多重校验纠错→安全逻辑判定→总线实时上传→全域自诊断巡检的标准化安全工作流程。现场温度、压力、流量、液位、阀位等4~20mA模拟量变送器信号分别接入模块32路独立通道，每一路信号首先经过独立电气隔离回路，阻隔现场浪涌、电压冲击、电磁杂波、短路干扰等隐患，从源头保护模块硬件与SIS系统安全。
隔离后的原始模拟信号，通过多级硬件滤波与软件降噪算法剔除工况杂讯与抖动干扰，输出平滑稳定的模拟信号，经高精度安全ADC单元转换为控制系统可识别的数字信号。模块对每一路采样数据进行多重校验、纠错与有效性判定，过滤异常错误数据，将精准有效的工艺数据通过系统总线实时上传至X‑CPU 01主控模块，为工艺参数监测、超限告警、安全联锁、紧急停车等安全逻辑运算提供可靠数据源。模块全程实时巡检32路通道运行状态与硬件工况，一旦检测到断线、短路、超量程、信号异常等故障，即刻记录故障信息、触发系统告警并执行故障安全保护，保障整套SIS模拟采集系统安全、稳定、精准运行。
五、应用场景
1. 大型装置大批量模拟测点安全采集
依托32路高密度通道优势，专为大型化工、油气、电站装置海量模拟测点集中采集设计，统一采集装置温度、压力、流量、液位、阀位、设备振动等关键工艺参数，为SIS系统连续提供高精度、高可靠的实时工况数据，支撑装置稳态安全监测、工艺参数闭环管控、超限联锁保护等核心安全业务。
2. SIS系统安全联锁与紧急停车数据支撑
作为SIS系统核心安全采集硬件，为ESD紧急停车、工艺安全联锁、设备超压超温保护、燃烧系统安全管控等高端安全逻辑提供合规、可信的采样数据。凭借SIL4最高安全等级与多重数据校验机制，彻底规避采样异常导致的安全逻辑误判，筑牢高危装置安全生产防护底线。
3. 老旧SIS系统点位扩容与硬件替换技改
完全兼容HIMax全系机架、总线协议与SILworX组态平台，可直接替换老旧低通道密度、精度衰减、故障频发的模拟量输入模块。无需改动系统程序、联锁逻辑与布线架构，以单模块替代多块普通AI模块，精简机柜硬件配置，低成本、高效率完成老旧系统扩容升级与硬件维保改造。
4. 精细化安全控制系统优化升级
适配工厂智能化、精细化安全管控技改场景，可灵活拓展SIS系统模拟量采集容量，完善装置全点位安全监测体系。凭借高采样精度、强抗干扰与高安全特性，满足装置深度调峰、工艺精细化管控、高危工况精准监测的高标准安全控制需求，提升整套安全系统的稳定性与合规性。
